پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

با سلام
شما بسیار لطف دارید.
منظور اینجانب ، حذف فایلهای اشتباه اینجانب بود تا احتمالا کسی از روی آن برد را نسازد.
فایل شماتیک حضرتعالی که بدون اشکال است و باید به عنوان مرجع باشد.
PI و PV را بصورت پتانسیومتر در نظر گرفتم و اینطور در نظر گرفتم که در صورت استفاده از ولوم با سیمکشی اضافه و روی پنل نصب شود ، ولی حق با جنابعالی است در صورتیکه روی بورد و در مقابل هم و روی لبه نصب شود قابل دسترس تر و تنظیم آن ساده تر خواهد بود ، آنرا طبق فرمایش شما تغییر خواهم داد.
در مورد ترانزیستور قدرت ، در واقع محل آنرا ترمینال فونیکس پیچی قرار دادم نه خود tip35 را ، چون آنهم دورتر از برد و روی هیت سینک و با سیم وصل خواهد شد و امکان استفاده از ترانزیستورهای مختلف وجود خواهد داشت.ولی میبینم شما درست میفرمایید و برای برد اولیه بهتر است همانجا روی برد قرار گیرد ، بنابراین آنرا هم برای tip35 تغییر میدهم.
با احترام

درود

ضمن تقدیر و تشکر فراوان
فایل اصلی را منعکس نکردم و صرفا تصاویر لازم جهت بررسی و رفع ایراد منعکس شده که اگرچه ضرورتی به حذف نداره اما طبق صلاحدید شما نهایتا حذف میکنم
ضمنا کلکتور BC640 پایه وسط باشه و دو پایه دیگر اهمیت نداره چون تعیین کننده پشت و روی آنست که در هر سمتی باشد اهمیت ندارد .

در خصوص پتانسیومتر ، حق با شماست و غالبا پتانسیومتر دسته دار بعنوان ولوم معروفه ولی ازآنجاکه معنای اصلی ولوم درواقع حجم صداست که اشتباها به هر پتانسیومتر خارجی یا دسته داری اطلاق میشه معمولا از عبارت ولوم استفاده نمیکنم که حساسیت بیموردی است ولی در نقشه از عبارت p برای هیچیک از پتانسیومترها استفاده نکردم و البته پتانسیومتر داخلی با vr1 مشخص شده که عنوان نرم افزار بوده که اصلاح نکردم و باید از p استفاده میکردم ولی عنوان دو پتانسیومتر دسته دار را حذف کردم و صرفا با عبارت Vو I و با قلم قرمز مشخص کردم که بمعنای مهمترین پتانسیومتر هاست. و هرچند زحمت مضاعف داره اما هر دو در یک ضلع بزرگ برد و نزدیک به لبه برد و هر دو با فاصله قابل توجهی نسبت بهم باشه خیلی بهتره بطوریکه tip35 در ضلع بزرگ دیگر یعنی ضلع روبرو باشه

سپاس و تقدیر شایسته

جهت پیشگیری از سوء برداشت , مواردی که باید در نقشه شما اصلاح شود با قلم قرمز مشخص کردم
بقیه اتصالات نقشه صحیحه فقط مقدار R1 هم در نقشه باید برابر 68/. اهم باشه که تاثیری در pcb نداره

آخرین ویرایش:

rezasisi

کاربر
2011-05-26
113
439
تهران
پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود وخدا قوت....
مهندس خداییش همه مطالب رو از اول تا اخر خوندم از زحمات جنابعالی وسایر همکاران که زحمت کشیده وسعی در تکمیل کردن پروژه شما دارند بنوبه خودم تشکر میکنم....اقا نیم ساعت فقط دارم روی این دوسه خط که زحمت کشیده ومرقوم فرموده اید فکر میکنم....منظورم اون متن مشتری حصار قصاره.....خدا قوت دستتون همیشه پر توان باد...جهت مزاح عرض کردم بلکم کمی بخندید وخستگیتون در بیاد .یا حق


smaeel

کاربر
2008-02-27
66
335
پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

با تشکر از شما جناب غزال
حقیقتا خودم هم از اصطلاحات غیر علمی و فنی و بی معنی یا دارای معنی متفاوت بیزارم که متاسفانه توسط صرفا فروشندگان و تجار در همه زمینه ها جا افتاده است به گونه ای که حتی غیر از آن را نادرست پنداشته و بعضا گوینده را هم به سخره میگیرند مانند همین "ولوم" و نظایر آن.
اتصالات رگولاتور را تصحیح کردم
به جای پتانسیومترهای کوچک در دو مورد اصلی از مقاومت متغیر با دسته بلند استفاده کرده و در لبه بورد و با فاصله قرار دادم
مقدار مقاومت R1 را به 0.68 اهم اصلاح کردم
tip35 موجود ندارم آیا نوع مورد نظر شما دارای پکیج to-247 است؟در اینصورت با این فاصله پایه برد را طراحی کنم
شماتیک اصلاح شد ، لطفا کمی صبر بفرمایید چون تغییرات ، نیاز مجدد به جابجایی قطعات و طراحی دوباره دارد ، پس از آماده سازی تصویر رویهم افتاده قطعات و اتصالات را تقدیم میکنم تا از روی آن بررسی آسانتر باشد.
با احترام


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

با تشکر از شما جناب غزال
حقیقتا خودم هم از اصطلاحات غیر علمی و فنی و بی معنی یا دارای معنی متفاوت بیزارم که متاسفانه توسط صرفا فروشندگان و تجار در همه زمینه ها جا افتاده است به گونه ای که حتی غیر از آن را نادرست پنداشته و بعضا گوینده را هم به سخره میگیرند مانند همین "ولوم" و نظایر آن.
اتصالات رگولاتور را تصحیح کردم
به جای پتانسیومترهای کوچک در دو مورد اصلی از مقاومت متغیر با دسته بلند استفاده کرده و در لبه بورد و با فاصله قرار دادم
مقدار مقاومت R1 را به 0.68 اهم اصلاح کردم
tip35 موجود ندارم آیا نوع مورد نظر شما دارای پکیج to-247 است؟در اینصورت با این فاصله پایه برد را طراحی کنم
شماتیک اصلاح شد ، لطفا کمی صبر بفرمایید چون تغییرات ، نیاز مجدد به جابجایی قطعات و طراحی دوباره دارد ، پس از آماده سازی تصویر رویهم افتاده قطعات و اتصالات را تقدیم میکنم تا از روی آن بررسی آسانتر باشد.
با احترام

درود بر شما

بینهایت شرمنده فرمودید
Tip35 با پکیج متفاوت وجود داره و با توجه به ولتاژ پایین پایه ها که فاصله نزدیک پایه ها موجب بروز مشکلی نمیشه هر پکیچی منظور فرمایید اشکالی نداره فقط پایه بیس که پایه شماره ۱ هست به انتهای برد نزدیکتر و امیتر دورتر باشه و بسمت وسط برد باشه و پایه کلکتور پایه شماره ۲ و یا پایه وسط هست بنحوی که پشت ترانزیستور که دارای فلز است بسمت خارج از برد واقع بشه که رگلاتور خارج از برد به ترانزیستور پیچ بشه و داخل برد قرار نگیره که موجب اتصال نشه

هیچ عجله ای نیست اصلا تعجیل نفرمایید و از وقت آزاد خود برای بذل محبت و پیگیری زحمات استفاده فرمایید.

سپاس و تقدیر

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود وخدا قوت....
مهندس خداییش همه مطالب رو از اول تا اخر خوندم از زحمات جنابعالی وسایر همکاران که زحمت کشیده وسعی در تکمیل کردن پروژه شما دارند بنوبه خودم تشکر میکنم....اقا نیم ساعت فقط دارم روی این دوسه خط که زحمت کشیده ومرقوم فرموده اید فکر میکنم....منظورم اون متن مشتری حصار قصاره.....خدا قوت دستتون همیشه پر توان باد...جهت مزاح عرض کردم بلکم کمی بخندید وخستگیتون در بیاد .یا حق

درود بر شما
گرچه اقوال ثقیل و اصیل به یکصد ورق و دفتر و دیوان نگنجد
اما چه کنم ، سیاق کلام آزرده است و صمات قلم ، ناگزیر


شوربختانه عبارات اصیل و گویا ، همپای رفتار و صفوت جمیل و نیکوی انسانی بگونه ای دستخوش تحولات نامیمون و ناهنجار ستم پیشگان گردیده و سبک و صغیر شده که بیان مقصود با چند عبارت میسر نیست و دفتر و دیوان میطلبد
و به این ترتیب مظلومیت ادبیات نیز مغفول نمانده و به فرجام رسیده و طالبی ندارد .

لذا ضمن سپاس و تقدیر شایسته بابت اظهار لطف حضرت عالی

مقصود از حصار قصار و حصیر قصیر این بوده که
اولا دیوار کوتاه طالب فراوان دارد که ورود به عنف را سهل الوصول میسازد و هر سارق دون پایه و نازرنگ و بی دست و پایی نیز وسوسه میشود.
و دوما اموال فقیر است که طالب و مشتری فراوان دارد زیرا اگرچه اموال ارزشمندی ندارد اما قادر به تعقیب و تظلم خواهی نیست و سرقت اموالش ، تصرف بادآورده و بی زحمت و بی دردسر است و عواقبی ندارد .

سپاس افزون

آخرین ویرایش:

smaeel

کاربر
2008-02-27
66
335
پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود بر شما

بینهایت شرمنده فرمودید
Tip35 با پکیج متفاوت وجود داره و با توجه به ولتاژ پایین پایه ها که فاصله نزدیک پایه ها موجب بروز مشکلی نمیشه هر پکیچی منظور فرمایید اشکالی نداره فقط پایه بیس که پایه شماره ۱ هست به انتهای برد نزدیکتر و امیتر دورتر باشه و بسمت وسط برد باشه و پایه کلکتور پایه شماره ۲ و یا پایه وسط هست بنحوی که پشت ترانزیستور که دارای فلز است بسمت خارج از برد واقع بشه که رگلاتور خارج از برد به ترانزیستور پیچ بشه و داخل برد قرار نگیره که موجب اتصال نشه

هیچ عجله ای نیست اصلا تعجیل نفرمایید و از وقت آزاد خود برای بذل محبت و پیگیری زحمات استفاده فرمایید.

سپاس و تقدیر

با تشکر از اینکه وقت ارزشمند خود را برای پیگیری موضوع منظور میفرمایید.
فقط یک مورد سوال دارم ، در دیتاشیت مربوط به tip35 که در اختیار دارم وقتی پشت ترانزیستور که دارای فلز است به سمت خارج برد قرار میگیرد (جهت اتصال هیت سینک) پایه base به سمت وسط برد قرار میگیرد.لطفا ملاحظه فرمایید.
محل tip35 را مانند برد نمونه در گوشه بالا سمت راست برد در نظر بگیرید.
http://s8.picofile.com/file/8357123934/tip35_pinout_1.jpg
http://s9.picofile.com/file/8357123976/tip35_pinout_2.png
با احترام

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

با تشکر از اینکه وقت ارزشمند خود را برای پیگیری موضوع منظور میفرمایید.
فقط یک مورد سوال دارم ، در دیتاشیت مربوط به tip35 که در اختیار دارم وقتی پشت ترانزیستور که دارای فلز است به سمت خارج برد قرار میگیرد (جهت اتصال هیت سینک) پایه base به سمت وسط برد قرار میگیرد.لطفا ملاحظه فرمایید.
محل tip35 را مانند برد نمونه در گوشه بالا سمت راست برد در نظر بگیرید.
http://s8.picofile.com/file/8357123934/tip35_pinout_1.jpg
http://s9.picofile.com/file/8357123976/tip35_pinout_2.png
با احترام

درود

بله دقیقا درست فرمودید
نمیدونم چرا اشتباه کردم ولی وضع مغزم دیگه خراب شده و خیلی خطا میکنه .
احتمالا سمت راست پایین برد تجسم کرده بودم

سپاس


آخرین ویرایش:

smaeel

کاربر
2008-02-27
66
335
پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

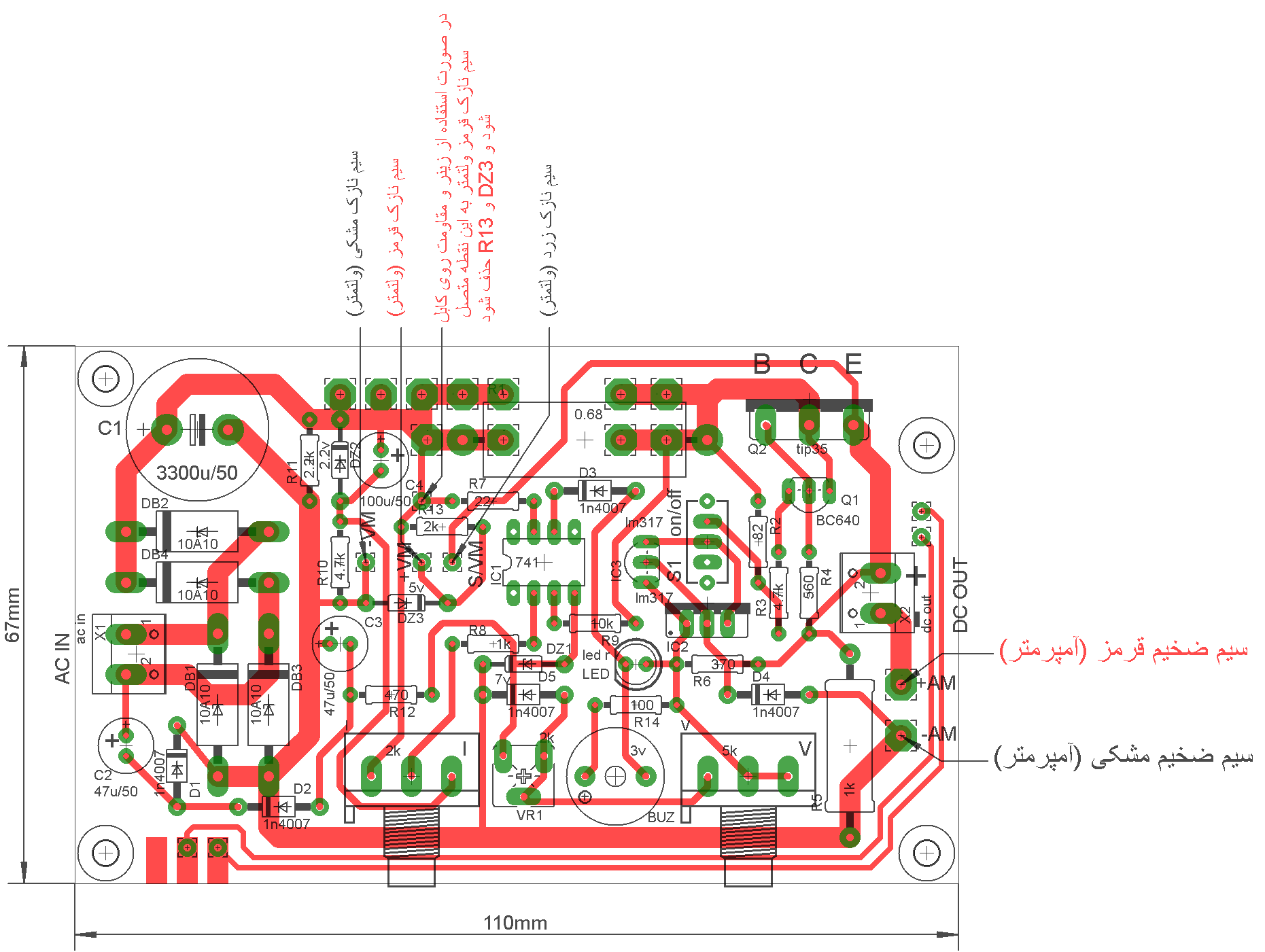

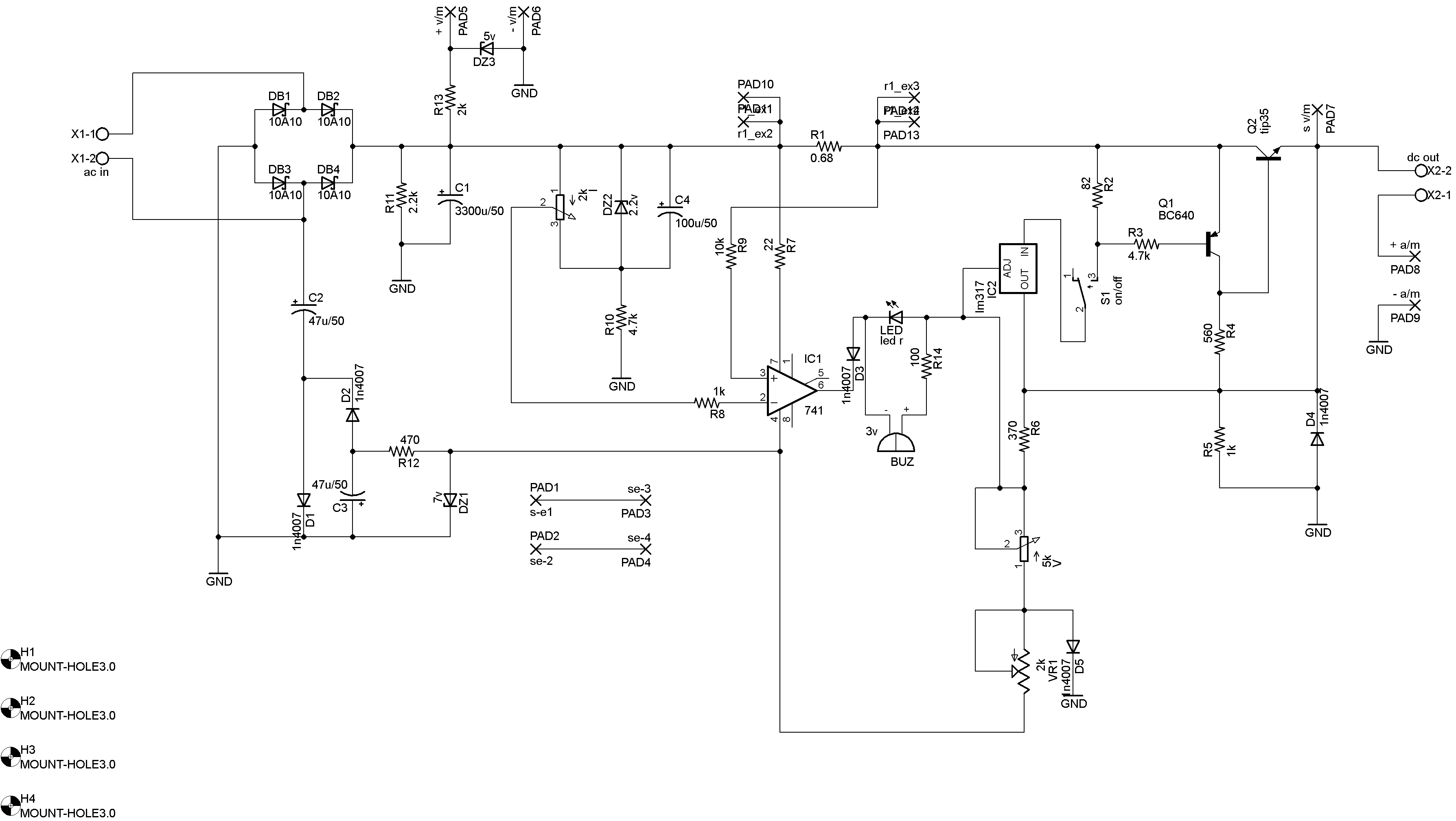

خدمت شما جناب غزال برای بررسی
امیدوارم اشکالی نداشته باشد گرچه اینجانب هم مشکلات مربوط به پا به سن گذاشتن را تجربه میکنم و خطا اجتناب ناپذیر است.
http://s8.picofile.com/file/8357130734/schematic.png
http://s8.picofile.com/file/8357130742/silk.png
http://s9.picofile.com/file/8357130776/board.png
http://s8.picofile.com/file/8357130800/Partlist.txt.html
با احترام


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

خدمت شما جناب غزال برای بررسی
امیدوارم اشکالی نداشته باشد گرچه اینجانب هم مشکلات مربوط به پا به سن گذاشتن را تجربه میکنم و خطا اجتناب ناپذیر است.
http://s8.picofile.com/file/8357130734/schematic.png
http://s8.picofile.com/file/8357130742/silk.png
http://s9.picofile.com/file/8357130776/board.png
http://s8.picofile.com/file/8357130800/Partlist.txt.html
با احترام

درود بی پایان

آفرین آفرین
عالی عالی و بسیار دقیق و حساب شده


بویژه که تاکید بر ضرورت عرض ترک های اصلی که فراموش کرده بودم ولی بنحو قابل تحسینی رعایت فرمودید.
در نگاه اجمالی بنظر نمیرسه اشکالی داشته باشه اما امشب با دقت زیاد بررسی میکنم که از حاصل زحمات ارزنده شما حداکثر بهره را ببریم.
البته من همیشه هدف چند منظوره را مورد توجه و حساسیت قرار میدم و بسیار بیش از معمول اذیت میکنم اما در عوض ، حاصل زحمات شما بسیار ارزنده تر و ایده آلتر خواهد شد .

مورد زیر را نیز که فراموش کرده بودم ولی بهیچ عنوان ضروری نیست اینه که چنانچه زحمت زیادی نداره بنحو ساده زیر یعنی فقط چند ترک مستقل که فقط نگهدارنده کلید باشه و با رنگ مشکی سمت چپ تصویر اضافه کردم با هدف زیر اضافه فرمایید
زیرا دراینصورت اگر تمایلی برای نصب کلید روی برد و نزدیک پتانسیومتر جریان باشه ممکن میشه
همانطوریکه در ناحیه سمت چپ تصویر زیر ملاحظه میفرمایید اگر چند ترک کوچک که برنگ سیاه اضافه و مشخص کردم ، اضافه بشه که فقط پایه های کلید قابل لحیم باشه دراینصورت با توجه به نوع کلید ، قابل نصب بصورت افقی و یا عمودی ( با توجه به نوع کلید ) خواهد شد تاکید میکنم ضروری نیست ( این ترک ها حتی المقدور عربض باشه تا قدرت بیشتری برای نگهداری کلید داشته باشه ( هر چند کلید روی قاب پیچ هم میشه )

دراینصورت سلیقه های مختلف قابل اجرا میشه و اگر تمایلی به نصب کلید روی برد هم باشه به این ترتیب مقدور میشه و سیم کلید به محل فعلی متصل میشه .
عذرخواهی میکنم فراموش کردم محل کلید را پیشنهاد کنم اما کمترین اشکالی نداره مضافا که ولوم کلید دار هم قابل استفاده است که ابتدای یکی از دو پتانسیومتر خارجی قادر به قطع کلید میشه
و لذا بابت کلید فقط و فقط چنانچه زحمت زیاد نداره به نحوی که گفتم چند ترک اضافه بشه و بهیچ عنوان نیاز به دستکاری اساسی نیست.

البته اجازه دهید امشب بدقت بررسی کنم تا اگر مورد دیگری بود احتمالا آخر شب بصورت کامل اعلام کنم هرچند بعیده موردی داشته باشه
فوق العاده عالی خصوصا رویهم انداختن تصاویر موجب تسهیل بررسی میشه و کارم بسیار ساده شده
امیدوارم قادر به جبران زحمات ارزنده شما باشم

بینهایت ممنون و سپاس

مشاهده فایل‌پیوست 155303


فایل اصیل

مشاهده فایل‌پیوست board3.pdf

آخرین ویرایش:

smaeel

کاربر
2008-02-27
66
335
پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

با تشکر از لطف و مرحمت حضرتعالی که حقیر را لایق تمجید دانسته اید. از این بابت بسیار خوشحالم که زمینه رضایت شما فراهم آمده.
در مورد کلید هم ابدا زحمتی ندارد ، به روی چشم انجام خواهم داد ، پس از بررسی و اعلام نظر شما ، آنرا هم منظور خواهم کرد.
خودم محل فعلی کلید را مناسب نمیدانم ولی امکان قرار دادن آن بدون جامپر ، در لبه برد وجود نداشت این بود که مجبور به قرار دادن آن در وسط شدم که اصولی و کاربردی نیست.
با احترام
