تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[smaeel]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود

بسیار عالی
بینهایت شرمنده فرمودید و زحمات قیلی را تکرار فرمودید و هرچند الان بسیار عالی و کامل شده انا تصویر قبلی هم فاقد نقص بوده.

اختیار دارید جناب غزال
اینجانب امیدوارم کمک کوچکی به دوستانی که احتمالا فرصت و مجال طراحی برد را ندارند ، کرده باشم.
زحمت اصلی را جنابعالی کشیدید که حاصل علم و تجربه را با این وسعت نظر و با هدف ارتقای دانش عمومی ، در اختیار قرار میدهید.
فایل pdf را با کیفیت مناسب و ابعاد درست (110x65 mm) جهت ساخت برد به همراه تصویر شماتیک (که تغییری با ورژن قبل ندارد)، ضمیمه پست قبلی (پست شماره 48) نمودم.از اصلاح پست اینجانب سپاسگزارم ، لطفا در صورت امکان پست شماره 27 را هم اصلاح فرمایید چرا که نقل قول مربوط دارای لینکهای قبلی (که اشتباه بود) میباشد.
با احترام



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود بی پایان..
اقایون خدا قوت...بی شک مطمعنم که این منبع تغذیه بدون کم وکاست وتغییری در خروجی ولتاژ عمل خواهد کرد..یک سوال ویک پیشنهاد دارم...سوالم اینکه منبع تغذیه در برابر شورتی در خروجی مدار چه عکس العملی خواهد داشت..پیشنهادمم اینه که اگه نمایشگری هم اضافه میشد که هم امپر رو نشون میداد هم ولتاژ منبعی استاندارد وعالی میشد...ببخشید ها من از دید یک یوزر عرض میکنم..دستهایتان پر توان

درود

بابت ولتمتر آمپرمتر هیچ مشکلی وجود نداره و هر دو در یک پکیج شکیل در بازار وجود داره که فقط یک زینر و مقاومت نیاز داره و من روی سیم آن اضافه میکنم و اگه من طراح این ولتمتر آمپرمتر بودم بنحوی طراحی میکردم که تغذیه آن با هر ولتاژی بین ۱۰ الی ۱۰۰ ولت کار کنه بطوریکه ساده ترین راه حلش اینه که زینر و مقاومتی که در مسیر تغذیه قرار دادم داخل آن منظور بشه.

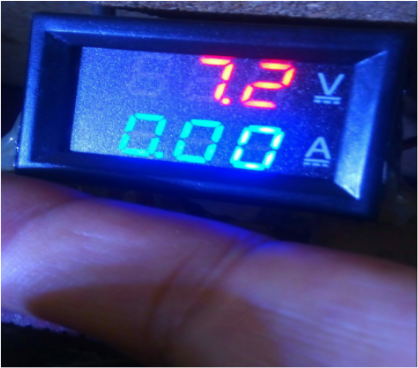

تصویر ولتمتر آمپرمتری که من استفاده کردم در کنارم انگشتم در پیوست ملاحظه میفرمایید که تجسم اندازه آن نیز مقدور میگردد.

در هر صورت اگر در آینده نیاز به تغییراتی احساس شد حتما زینر ۵ ولتی و مقاومت ۲ کیلو نیز برای تغذیه ولتمتر آمپرمتر اضافه میشه و خالی از لطف نیست و از توصیه ارزنده حضرتعالی سپاسگزارم

بابت سوالی که در خصوص حفاظت از اتصال کوتاه مطرح فرمودید هر چند پا به آلزایمر شدم و زیاد فراموش میکنم اما بخوبی بخاطر دارم که علاوه بر تست عملی به تفصیل این موضوع را در خلال تحلیل ، بررسی و تشریح کردم که چگونه از خسارت ناشی از اتصال کوتاه پیشگیری میکنه و خلاصه آن بشرح زیر است.

ازآنجاکه وظیفه محدود کننده ، محدود کردن جریان خروجی به دلخواه شماست لذا به هر دلیلی قصد دریافت جریان بیش از مقدار دلخواه داشته باشید بهیچ عنوان اجازه نمیده و لامپ هشدار هم روشن میشه که با عبارت طنز بیلاخ معرفی کردم که اعاام میکنه میخوای جریان بیشتری دریافت کنی ولی بهت نمیدم.

به این ترتیب اگر ۱ آمپر یا ۲ یا ۳ آمپر انتخاب کرده باشید بهیچ عنوان قادر به دریافت بیش از ۱ آمپر و ۲ و یا ۳ آمپری که انتخاب کردید نخواهید بود چه اتصال کوتاه بشه و چه بار بزرگ و نامناسبی به خروجی متصل بشه.
اگه ابهامی باقی مونده اعلام فرمایید.

توضیح اینکه حفاظت از اتصال کوتاه به روش های مختلفی صورت میپذیره مثلا در یک روش بصورت قطع و وصل مداوم انجام میشه که در صورت مشاهده اتصال کوتاه مدام خروجی را قطع و وصل میکنه که موجب صدمه قطعات تغذیه و قطعات دستگاهی که به تغذیه متصله میشه و در هر صورت بهترین شیوه از جهات مختلف ، از جمله کاهش خسارت و سادگی و کاهش قطعات و غیره بنظر من شیوه ای است که در این تغذیه استفاده کردم.

سپاس



[rezasisi]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود..یه بیزر هم اضافه بشه باز بهتره که در صورت افزایش مصرف بیش از حد تعیین شده باشه بوق بزنه..



[mehran101]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

سلام و با تشکر
استاد در پست قبلی سوء تفاهم نشه که من قصد جسارت نداشته و فقط نادانسته هایم پرسیدم.اگر باعث ملال خاطر نباشه مدار عملی از آیسی LM10نداریدبا آمپر بالا و رگولاسیون خوب بار و لاین خروجی باشه ؟



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

سلام و با تشکر
استاد در پست قبلی سوء تفاهم نشه که من قصد جسارت نداشته و فقط نادانسته هایم پرسیدم.اگر باعث ملال خاطر نباشه مدار عملی از آیسی LM10نداریدبا آمپر بالا و رگولاسیون خوب بار و لاین خروجی باشه ؟

درود بر شما


بابت اظهار لطف شما بینهایت سپاسگزارم
به چند پست قبل مراجعه کردم و پست مرتبطی ندیدم و احتمالا زمان قابل توجهی سپری شده و لذا متوجه مقصود شما نشدم .
اما در طول این تاپیک تابحال ، هرگز پست غیر متعارفی صادر نشده که سوء برداشتی را محتمل کنه .
به هر روی اگه پس از این نیز پست نامتعارفی صادر و سوال نامرتبط و توهین آمیزی هم مطرح بشه استقبال میکنم زیرا معتقدم سوال بد هم خوبه و کمترین آثار مفیدش اینه که اگه مایه ارتقاء دانش نشه لااقل موجب تنویر ذهن و ارتقاء حلم میشه .
و اگرچه این تاپیک تابحال از وجود مغرض بی بهره بوده اما بسیار امیدوارم در این مرحله از وجود ایشان بهره مند گردیم زیرا وجود مغرض در این مرحله بسیار سودمند است و موجب شفافیت و کشف ریزترین نقاط ضعف محصول میشه و کمک بسیار بزرگی به تولید محصول ایده آل و فاقد نقص میکنه.

درخصوص قطعات و سیستم های رایج و موجود و بویژه موصوف حضرت عالی متاسفانه آرشیو و مرجع قابل استفاده ای ندارم که تقدیم کنم اما استاد بسیار عزیزم جناب آقای رجبی ارجمند توانایی منحصربفردی در این خصوص نیز دارند و لذا در تاپیک مجزا و مرتبطی خطاب به ایشان مطرح فرمایید بی شک مقصود حاصل میشه .

سپاس و تحسین



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود..یه بیزر هم اضافه بشه باز بهتره که در صورت افزایش مصرف بیش از حد تعیین شده باشه بوق بزنه..

درود

بله پیشنهاد خوب و مفیدی است اما بیزر بسادگی با دیود نوری موازی و اضافه میشه و لذا با همین pcb قابل استفاده است.
البته پیرو پیشنهاد شما ، نحوه نصب بیزر و ولتمتر آمپرمتر را به پست اول اضافه کردم
بابت عنایت خاص و ارائة پیشنهادات موثر بسیار سپاسگزارم
سپاس



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

اختیار دارید جناب غزال
اینجانب امیدوارم کمک کوچکی به دوستانی که احتمالا فرصت و مجال طراحی برد را ندارند ، کرده باشم.
زحمت اصلی را جنابعالی کشیدید که حاصل علم و تجربه را با این وسعت نظر و با هدف ارتقای دانش عمومی ، در اختیار قرار میدهید.
فایل pdf را با کیفیت مناسب و ابعاد درست (110x65 mm) جهت ساخت برد به همراه تصویر شماتیک (که تغییری با ورژن قبل ندارد)، ضمیمه پست قبلی (پست شماره 48) نمودم.از اصلاح پست اینجانب سپاسگزارم ، لطفا در صورت امکان پست شماره 27 را هم اصلاح فرمایید چرا که نقل قول مربوط دارای لینکهای قبلی (که اشتباه بود) میباشد.
با احترام

درود

ضمن تحسین و تقدیر مجدد و مکرر
اگر مورد دیگری مد نظر است اعلام فرمایید اصلاح کنم.
هرچند در مراحل و فرصت های مناسب آتی با مشاهده نواقص متن و محتوای پست ها ، اقدام به اصلاح و ویرایش لازم خواهم کرد.

سپاس



[habbib]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود
استاد این مدار کنترل شارژ هم داره؟ مثلا بشه روی ولتاژ خاصی تنظیمش
کرد که اتومات قطع شارژ کنه
موضوع بعد اینکه از اونجاییکه کاربران معمولی نمیتونن داخل خود سایت فایلها رو آپلود کنن باید خودتون زحمت آپلود مجدد رو بکشید
وگرنه تاجاییکه بنده اطلاع دارم آپلودهای خارج سایت نهایت ۶ماه تا یک سال بیشتر فایلها و نگهداری نمیکنن و متاسفانه بعد از اون فایلها حذف خواهند شد.

سپاس.



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود
استاد این مدار کنترل شارژ هم داره؟ مثلا بشه روی ولتاژ خاصی تنظیمش
کرد که اتومات قطع شارژ کنه
موضوع بعد اینکه از اونجاییکه کاربران معمولی نمیتونن داخل خود سایت فایلها رو آپلود کنن باید خودتون زحمت آپلود مجدد رو بکشید
وگرنه تاجاییکه بنده اطلاع دارم آپلودهای خارج سایت نهایت ۶ماه تا یک سال بیشتر فایلها و نگهداری نمیکنن و متاسفانه بعد از اون فایلها حذف خواهند شد.

سپاس.

درود

قادر به شارژ اتوماتیک نیست یعنی نمیتونه باطری را پس از شارژ کامل قطع کنه و اساسا چنین تمهیدی در گرانترین و مجهزترین تغذیه هم وجود نداره چه رسد به تغذیه ضعفا

بابت حفظ فایل ها نگران نباشید زیرا ابتدا دانلود و سپس فایل های دانلود شده را منتقل میکنم و قابل حذف نیست و دیگه ارتباطی با آپلود سنتر نداره.

سپاس و تقدیر



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

اختیار دارید جناب غزال
اینجانب امیدوارم کمک کوچکی به دوستانی که احتمالا فرصت و مجال طراحی برد را ندارند ، کرده باشم.
زحمت اصلی را جنابعالی کشیدید که حاصل علم و تجربه را با این وسعت نظر و با هدف ارتقای دانش عمومی ، در اختیار قرار میدهید.
فایل pdf را با کیفیت مناسب و ابعاد درست (110x65 mm) جهت ساخت برد به همراه تصویر شماتیک (که تغییری با ورژن قبل ندارد)، ضمیمه پست قبلی (پست شماره 48) نمودم.از اصلاح پست اینجانب سپاسگزارم ، لطفا در صورت امکان پست شماره 27 را هم اصلاح فرمایید چرا که نقل قول مربوط دارای لینکهای قبلی (که اشتباه بود) میباشد.
با احترام

درود

جناب اسماعیل عزیز خواستم پیام خصوصی ارسال کنم ولی قابلیت پیام خصوصی را در ویرایش تنظیمات شخصی خاموش فرمودید
البته شما قادر به ارسال پیام خصوصی بمن نیستید ولی اگه قابلیت پیام خصوصی را روشن کنید پیامی ارسال میکنم

سپاس
