استاد... چیزی که از مدار خدمتتون اعلام کردم واقعیات مدار بود.
به فرض که با اون 3 ولت هم کنار بیایم، اما در تمام پست های قبل و این پست من سعی کردم مشکل رو به شما اعلام کنم اما متاسفانه ناکام بودم. اونی که عرض کردم یه بخش از وقعیات مدار بود که باید مثل بقیه واقعیت ها اعلام میکردم. اما مشکل اصلی اینه که من چرا باید خودمو گول بزنم و ولتاژ رو پایین بیارم؟ من 10 تا تست عرض کردم خدمتتون که در تمام اونا حداقل ولتاژی که در ایتدا بود، یک مقدار زیادی هست. مشکل با کم کردن ولتاژی که ولتمتر نشون میده حل نمیشه. یعنی در واقع مدار در ابتدا که وصل میشه مثلا در تست شماره 7، 29.2v بود. یعنی پتانسیومتر اصلی مدار( 100k) روی حداقل ولتاژ قرار داشت و در تمامی تست ها به اون پتانسیومتر دست نزدم و زیاد نکردم. حالا من گیرم بیام و با مدار پیشنهادی، ولتاژ رو کم کنم. اما مشکل اصلی همچنان هست.
-----------------------------------------------------------------------------------------------------------------

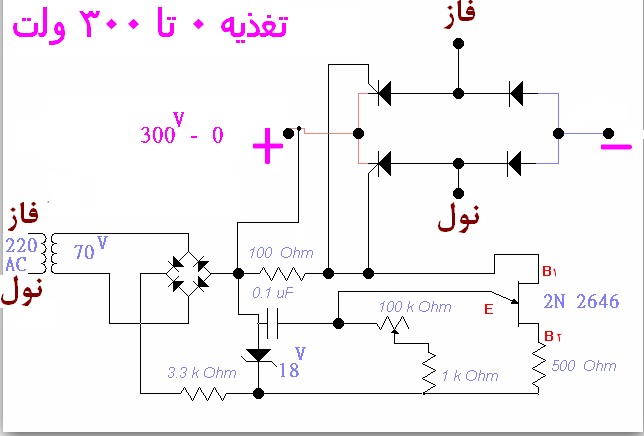

ضمنا باید عرض کنم که پروب های ولت متر رو اگه به دو سر خروجی در شکل (انتهای پست) هم وصل کنم با حالتی که به دو سر خازن در مدار پیشنهادی وصل کنم فرقی در مقداری که نشون میده نداره. (فقط در حالت وصل بودن خازن بزرگ به مدار)
بله دقیقا، یعنی من قبل از وصل کردن بار و رله به خروجی، پتانسیومتر اصلی ولتاژ رو روی حداقل ولتاژ قرار دادم.
استاد توروخدا دیگه اینو نگید، در ابتدای گزارش با خط درشت و دو رنگ مشکی و قرمز نوشتم که:
همونطور که عرض کردم تمام تست ها با رله 12 ولتی بوده و همانطور که قبلا عرض کردم شما پست ها رو کامل نمیخونید، استاد گزارش کامل هم دادم اما بازم شما پست منو دقت نکردید و به جاش منو متهم میکنید به اینکه توضضیح ندادم و ابهام دارم و اینا. استاد غزال شما جات رو سر ما، شما سرور ما،شما عزیز ما. ولی تورابخدا حداقل یه بار روزنامه وار همه نوشته هامو بخونید خب.
قصدم از اعلام کردن اون 1.5 ولت این بود که گزارشم کامل باشه، وگرنه هدف اصلی اعلام این نکته بود که رله بدون خازن لرزش داره و اصلا قطع و وصلی صورت نمیگیره که، حالا اگه 1.5 ولت باشه اون لرزش صداش کمتر هست و اگه 10 ولت باشه اون صدای لرزش بیشتر میشه، اما همچنان لرزش هست در هر صورت.
درود
عزیزم من ابتدای گزارش رله 12 ولتی را دیدم ولی زمانیکه در آزمایش های مختلف از ولتاژ های بسیار بالاتر استفاده کردی به عقل جن هم نمیرسه که مرتکب این خطا شده باشی که هر ولتاژی را به له 12 ولت متصل کردی لذا تصور کردم رله 12 ولتی مربوط به آزمایشاتی است که خودت میدونی و تصور میکنی منم از ذهن شما باخبرم
مانند این جمله مکرر شما که مدار ولتمتر کار نمیکنه و تصور میکردی از ذهن شم باخبرم میدونم کار نمیکنه یعنی کار میکنه و بدون بار تا محدوده ای از پتانسیومتر خیلی عالی تا 3 ولت کار میکنه و 3 ولت هم با چرخاندن پتانسیومتر کار میکنه
و الان میگی فرض کنیم با مدار ولتمتر ولتاژ به هر مقدار دلخواه قابل تنظیم بشه ولی درحالیکه مثلا ولتاژ خروجی 30 ولته اگر ولتمتر را برای 4 ولت تنظیم کنیم چه فایده داره و مشکل به قوت خود باقی است و 30 ولت خروجی که کم نمیشه
لذا خیلی مختصر و مفید گفتم
مدار ولتمتر کار نمیکنه تا خودت ذهن منو بخونی و بفهمی منظورم اینه که مدار ولتمتر بخوبی کار میکنه ولی ....
واقعا که
عزیزم من مفصلا توضیح دادم ابتدا باید با لامپ یا هر مصرف کننده ای ببینی ولتاژ خروجی بارداری ( نه بی باری ) چند ولته ؟
مثلا یک لامپ 12 ولت را به خروجی متصل کنی و آنقدر ولتاژ را اضافه کنی که نور لامپ نورمال بشه که دراینصورت میفهمی مقدار موثر ولتاژ خروجی 12 ولته
حالا باید پتانسیومترهای مدار ولتمتر را تنظیم کنی که 12 ولت نشون بده
قبلا شرح فوق را بابت استفاده از مدار ولتمتر تقدیم کردم ولی الان میگی چه فایده که من با مدار ولتمتر نمیتونم ولتاژ خروجی را تنظیم کنم
عزیزم من چنین ادعای خنده داری نکرده بودم که با مدار ولتمتر بتونی ولتاژ خروجی را اصلاح کنی و اگه نتونستی خودتو گول بزنی و الکی ولتاژ ولتمتر را کم کنیم و الکی فرض کنیم ولتاژ خروجی هم همینه
بازم تاکید میکنم ابتدا باید از ولتاژ خروجی مطمئن بشی و سپس ولتمتر را با مدار تقدیمی تنظیم کنی که دقیقا همون ولتاژ موثر واقعی را نشون بده
ولی تصور میکنم مشکل اصلی شما اینه که هنوز هم نمیدونی ولتاژ موثر چیه و تصور میکنی ولتمتر هر ولتاژی نشون بده ولتاز موثره خصوصا که باستناد گزارشات پست قبل ولتاژ 47 ولت را به رله 12 ولت دادی و آخ نگفته زیرا باوجود تکرار مکرر نوع ولتاژ خروجی باز هم هرچی ولتمتر نشو.ن بده میگی ولتاژ موثره
بنابرین همون 3 ولت هم 3 ولت موثر نیست و قطعا خیلی کمتره
با توجه به تاکید من که از دو سر خازن بعنوان خروجی استفاده کن اما در این مدت از محل نامناسبی برخالاف توصیه من استفاده کردی و اینهمه مدت منو سر کار گذاشتی
عزیزم بازم تاکید میکنم از دو سر خازن بعنوان خروجی استفاده کن
و با خازن 10 میکرو تست و نتیجه را اعلام کن
بدلایلی که عرض کردم ولتمتر متصل به خروجی اشتباه محض است و ولتاژ واقعی را نشون نمیده و نباید مبنا قرار بگیره
به هیچکدام از توصیه های من عمل نکردی و نتظار داشتی جواب بگیری
اگه بازم نمیدونی ولتاژ موثر چیه ( که نمیدونی ) اقلا سوال کن تا ولتمتر را به خروجی متصل نکنی و بعنوان ولتاژ موثر اعلام نکنی
اگه ولتاژ موثر این مدار با ولتمتر قابل مشاهده بود خودمو خسته نمیکردم که از مقدار ولتاژ موثر با استفاده از نور لامپ مطلع بشی و لذا بجای تایپ چندین جمله میگفتم با ولتمتر ببین چند ولته .
بنابمراتب تمام ولتاژهایی که در آزمایشات اعلام کردی الکی است و ولتمتر نشون داده که نمیتونه مقدار واقعی را نشون بده
عوامل بسیاری از خطاها و استنباطا ت ناصحیح شما مشخص شد چون در پست اخیر گزارش مبسوطی دادی و لذا مخفی کردن و خلاصه نویسی ثمری نداره
سپاس
