تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[امیر سجاد]

اگه اپتو وصل بکنم دیور نوری اصلا روشن نمیشه

سلام
اگر استاد عزیزم . تایید کرد . این مدار را مونتاژ کن .
.....
واقیتش خیلی وقت این پست ها مطالعه کرده بودم . از یادم رفته . چی به چی بود موضوع شما . به هر حال استاد عزیزم بهتر از من میتونه راهنمایی کنه .
متشکرم



[غزال]

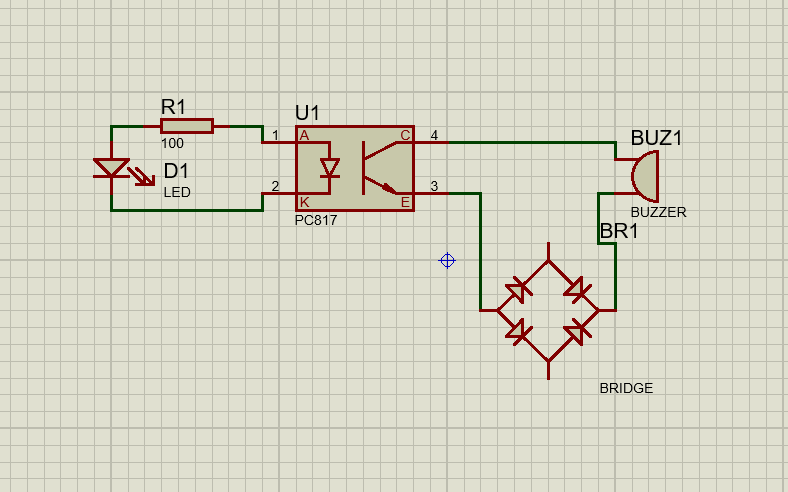

مشاهده فایل‌پیوست 211444
خروجی پل دیود 4.4 ولت برق داره
البته خازن صافی 100 میکرو هم قرار دادم که فراموش کردم ترسیم بکنم
تغذیه پل دیود هم با یک سیم پیچ جداگانه تامین شده

درود

اگه ولتاژ 4.4 ایزوله تهیه و آماده کردی دیگه نیازی به کوپلر نداره.
ایزوله یعنی هیچکدام از دو سیم سیم‌پیچ متصل به ورودی پل و دو سیم مثبت و منفی خروجی پل به جای دیگری از تغذیه متصل نباشه.
دراینصورت:
مطابق نقشه پیوست نصب کن.
مقاومت R بستگی به ولتاژی که آماده کردی داره مثلا اگه 4.4 ولته مقاومتی نیاز نداره و البته بهتره 10 اهمی باشه
اگه 10 ولته , R حدود 1 کیلو مناسبه

اگه بیزر ضعیف هست ترانزیستور c945 یا مشابه کافیه
و اگه بیزر قوی هست از bc639 یا مشابه آن استفاده کن.

نتیجه را گزارش کن تا اشکال احتمالی را رفع کنم.


سپاس



[امیر سجاد]

درود

اگه ولتاژ 4.4 ایزوله تهیه و آماده کردی دیگه نیازی به کوپلر نداره.
ایزوله یعنی هیچکدام از دو سیم سیم‌پیچ متصل به ورودی پل و دو سیم مثبت و منفی خروجی پل به جای دیگری از تغذیه متصل نباشه.
دراینصورت:
مطابق نقشه پیوست نصب کن.
مقاومت R بستگی به ولتاژی که آماده کردی داره مثلا اگه 4.4 ولته مقاومتی نیاز نداره و البته بهتره 10 اهمی باشه
اگه 10 ولته , R حدود 1 کیلو مناسبه

اگه بیزر ضعیف هست ترانزیستور c945 یا مشابه کافیه
و اگه بیزر قوی هست از bc639 یا مشابه آن استفاده کن.

نتیجه را گزارش کن تا اشکال احتمالی را رفع کنم.


سپاس

سلام
استاد عزیزم . ال ای دی که با بیس ترانزیستور سری شده . ال ای دی منبع تغذیه هست.
متشکرم



[غزال]

سلام
استاد عزیزم . ال ای دی که با بیس ترانزیستور سری شده . ال ای دی منبع تغذیه هست.
متشکرم

درود

بله دیود نوری تغذیه هست.
البته سری نیست بلکه از دو پایه دیود نوری استفاده شده که به نقاط دیگری هم متصله.

سپاس



[امیر سجاد]

درود

بله دیود نوری تغذیه هست.
البته سری نیست بلکه از دو پایه دیود نوری استفاده شده که به نقاط دیگری هم متصله.

سپاس

ممنونم . استاد عزیزم . الان متوجه شدم . پس دوستمون اقای 1375 نقشه را که فرستاده بود درست بود .من اشتباه متوجه شده بودم.
متشکرم



[J1375]

درود

اگه ولتاژ 4.4 ایزوله تهیه و آماده کردی دیگه نیازی به کوپلر نداره.
ایزوله یعنی هیچکدام از دو سیم سیم‌پیچ متصل به ورودی پل و دو سیم مثبت و منفی خروجی پل به جای دیگری از تغذیه متصل نباشه.
دراینصورت:
مطابق نقشه پیوست نصب کن.
مقاومت R بستگی به ولتاژی که آماده کردی داره مثلا اگه 4.4 ولته مقاومتی نیاز نداره و البته بهتره 10 اهمی باشه
اگه 10 ولته , R حدود 1 کیلو مناسبه

اگه بیزر ضعیف هست ترانزیستور c945 یا مشابه کافیه
و اگه بیزر قوی هست از bc639 یا مشابه آن استفاده کن.

نتیجه را گزارش کن تا اشکال احتمالی را رفع کنم.


سپاس

ممنون استاد کمالی
بیزر به خوبی روشن شد و اختلالی در کارکرد LED ایجاد نشد
صدای بیزر کمی ناصاف و لرزان بود که با تعویض خازن صافی از 100 میکرو به 3300 میکرو 6.3 ولت عالی شد



[غزال]

ممنون استاد کمالی
بیزر به خوبی روشن شد و اختلالی در کارکرد LED ایجاد نشد
صدای بیزر کمی ناصاف و لرزان بود که با تعویض خازن صافی از 100 میکرو به 3300 میکرو 6.3 ولت عالی شد

درود
فقط با یک خازن 10 میکرو موازی با بیزر هم رفع میشد و بهتر و ارزان‌تر و اصولی هم بود.

سپاس



[mahddi]

درود
فقط با یک خازن 10 میکرو موازی با بیزر هم رفع میشد و بهتر و ارزان‌تر و اصولی هم بود.

سپاس

سلام استاد بزرگوار
متاسفانه چون پیغام خصوصی تان بسته هست مجبورم این جا سوال بپرسم
اطلاع دارید مشخصات این ترانزیستور چیه؟
در اینترنت اطلاعاتی از اون وجود نداره و از این بابت از شما سوال کردم که چون سابقه ی کاری بالایی دارید احتمالا به کتاب های قدیمی دسترسی دارید و احتمالا بتونید مشخصاتش پیدا بکنید
از اینکه قبلا روی چه مداری بوده اطلاعی در دست نیست
فکر می کنم NPN هست
شرمنده شما به زحمت می اندازم



[غزال]

سلام استاد بزرگوار
متاسفانه چون پیغام خصوصی تان بسته هست مجبورم این جا سوال بپرسم
اطلاع دارید مشخصات این ترانزیستور چیه؟
در اینترنت اطلاعاتی از اون وجود نداره و از این بابت از شما سوال کردم که چون سابقه ی کاری بالایی دارید احتمالا به کتاب های قدیمی دسترسی دارید و احتمالا بتونید مشخصاتش پیدا بکنید
از اینکه قبلا روی چه مداری بوده اطلاعی در دست نیست
فکر می کنم NPN هست
شرمنده شما به زحمت می اندازم

درود

متاسفانه بابت این ترانزیستور تجربه‌ای ندارم.

سپاس



[J1375]

سلام به همه
بالاخره با رفع مشکلات فراوان تغذیه رو بدون ایراد بستم
ساده ترین کار مونتاژ مدار بود و در مراتب بعدی پیچیدن ترانس با سیم 1.5، طراحی ولت متر آمپرمتر با آیسی 7107، کالیبره کردن آمپرمتر، تهیه تغذیه برای ولت متر آمپرمتر، تهیه تغذیه برای بیزر قرار دارند.
اگر کسی از عزیزان سؤالی داشت در خدمتم. بنده با توجه به اینکه از این انجمن و این تاپیک استفاده کردم خودم رو موظف دونستم که بیام نتیجه کار رو قرار بدم.

متن مخفی: تصاویر تغذیه

چنتا نکته:

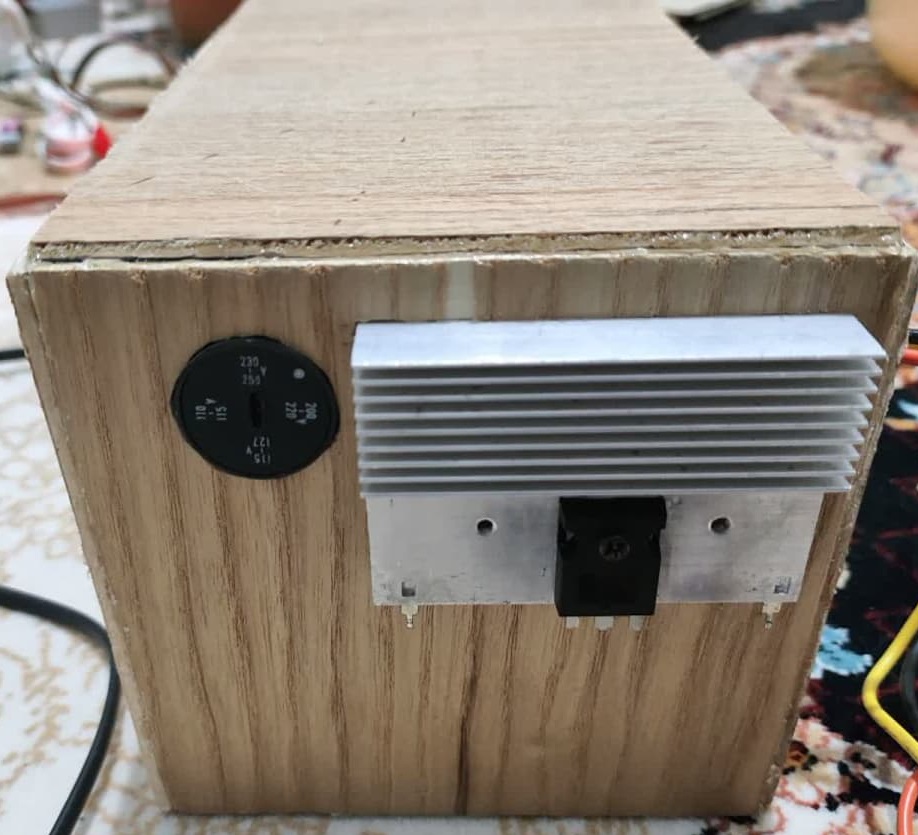

پشت تغذیه ترانزیستور قدرت و سلکتور ولتاژ قرار داره و 12 - 20 - 28 ولت قابل انتخابه تا تلفات حرارتی بخاطر اختلاف ولتاژ با خروجی در جریان های بالا کم بشه
تغذیه ولت متر آمپر متر با سیم پیچ جدا تأمین شده و 7.5 ولت به رگولاتور 7805 دادم تا تلفات حرارتیش حداقل باشه
بیزر با سیم پیچ جداگانه تغذیه شده و زودتر از LED واکنش نشون میده

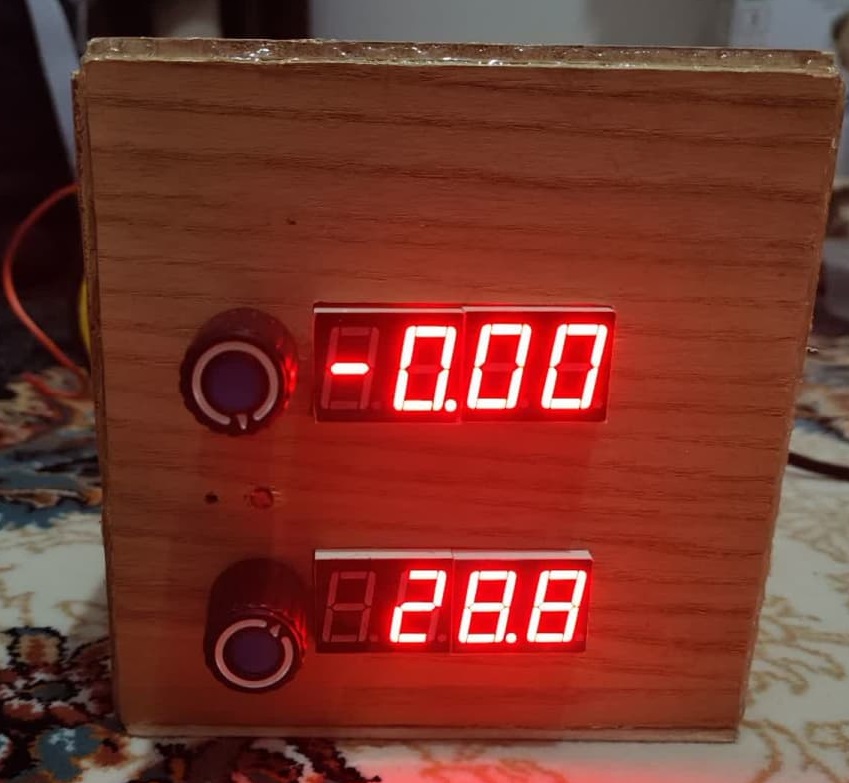

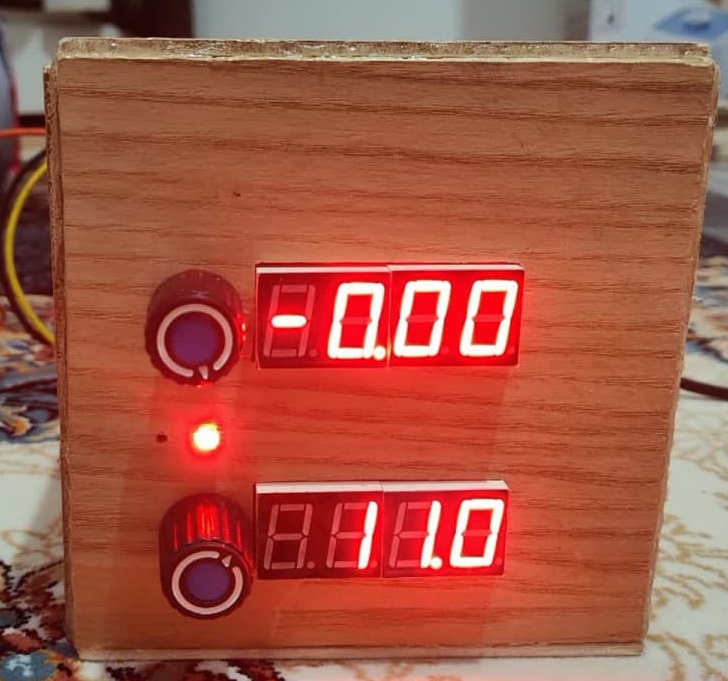

قطعات ولتمتر آمپرمتر برعکس نصب شده تا سون سگمنت ها محکم نصب بشوند و تکان خوردن باعث کنده شدن مس نشه

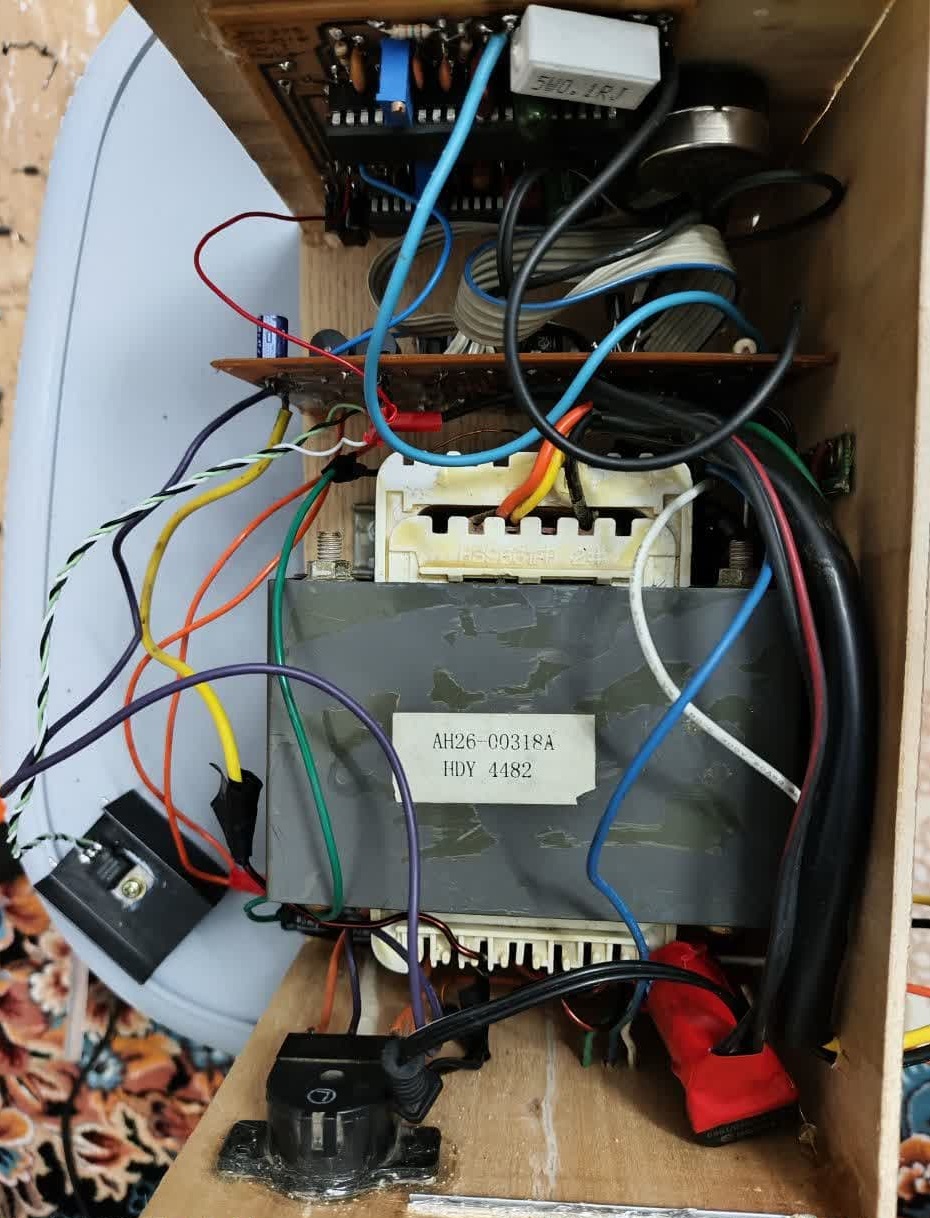

اولیه ترانس هم دو تا سیم داره که ظاهرا یکدوم برای 220 و یکی برای 240 ولته حذفش نکردم تا بتونم در موقع دلخواه خروجی ترانس رو تغییر بدم
دوتا مقاومت 0.68 و بیزر 2.2 ولت هم نصب شده
