درود استاد.درود
نسیه نقشه کشیدی.
پاکنویس کن و کمی تمیزتر بکش .
اپ امپ با پایه ۱ و ۲ و ۳ را دو بار کشیدی که موجب پیچیدگی مطالعه میشه.
سپاس

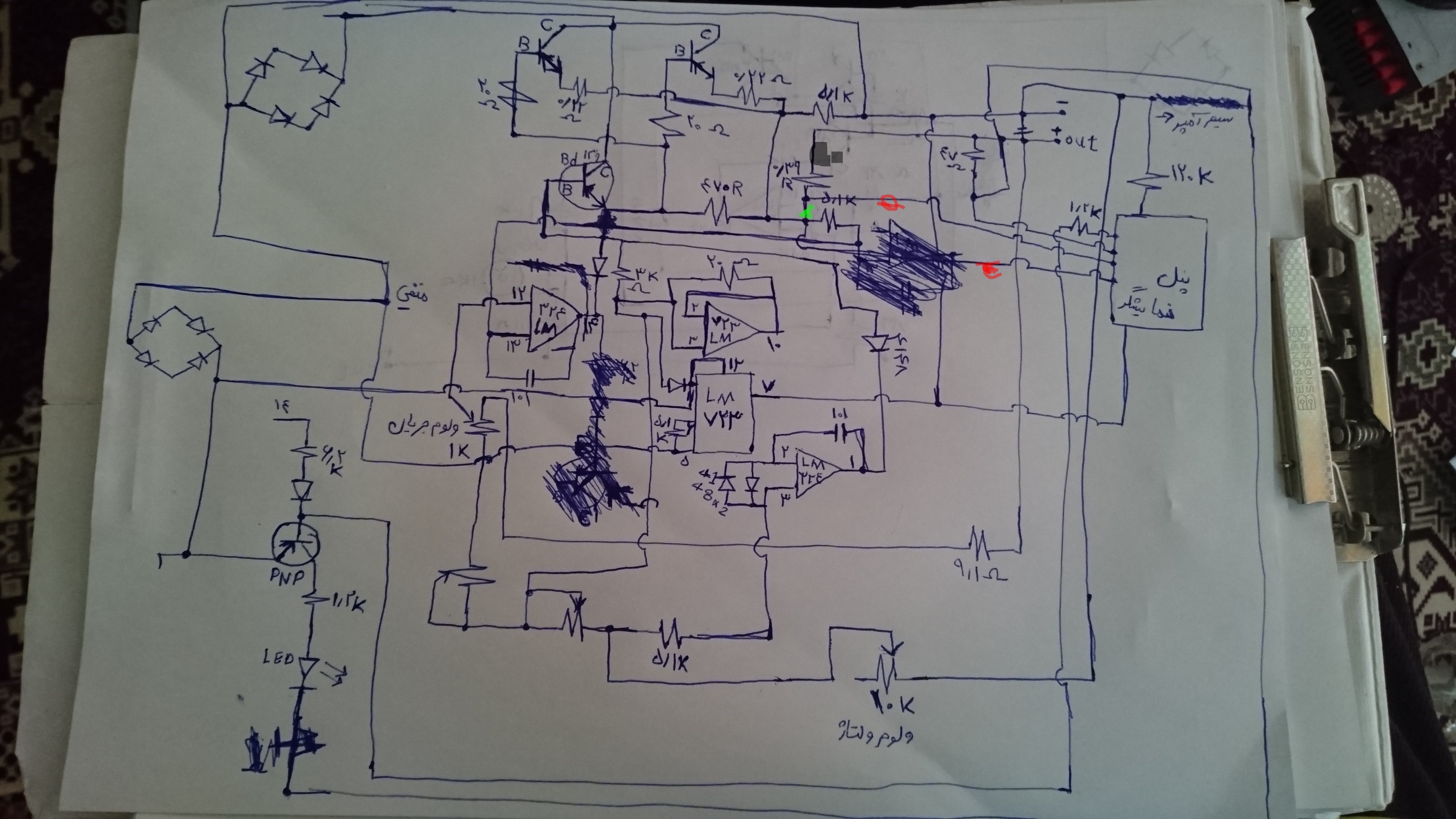

آپ امپ رو دوبار نکشیدم.یکیش پایه های 723 هست یکیشم پایه های 324.داخل هرکدوم که شماتیکشو کشیدم مدلش رو نوشتم.ولی قبول دارم که نقشه خوب درنیومده.ولی شماهم قبول کنین کشیدن نقشه از روی برد کار آسونی نیس.
استاد این هم مدار آمپرمتر همون منبعیه که گفتم.ظهر تونستم با همین منبع راهش بندازم.فقط یه مشکلی که پیش اومداین بود که بعد از وصل کردن ههمین آمپرمتر به مدار برد شروع به داغ شدن کردن
و اینکه نفهمیدم قسمت آمپر رو چطوری بهش اضافه بکنم.
و اینکه کنار سوکت کابل روی برد ولومها حروف A out- A IN- V in-V out-( I-B ) - +V -V LED نوشته شده که گیجم کردن.مخصوصا اون قسمت (I-B) که نفهمیدم مربوط به چیه.
