درخواست شماره آی سی منبع تغذیه 12 ولت 2.1 آمپر

[infoshinfo]

درود بر استاد گرامی و سپاس از شما برای وقتی که صرف این موضوع فرمودین. همه ی قطعاتی که شماره گذاری فرمودین رو در ابتدای عیب یابی این منبع تغذیه تک به تک چک کردم و معیوب ها مثل پل دیود، مقاومت فیوزی و چند مقاومت تعویض شدند. ولی باز هم مجددا چک می کنم.

مجدد سلام
تصور می‌کنم روی ۲ تا خازن های الکترولیت و اپتوکوپلر می‌بایست حساسیت بیشتری داشته باشید.



[Navid-Aref]

درود دوستان. متاسفانه آی سی های SD4842P و SD6834 هیچ کدوم روی این برد جواب ندادند. ظاهرا باید بیخیال این منبع تغذیه شد.

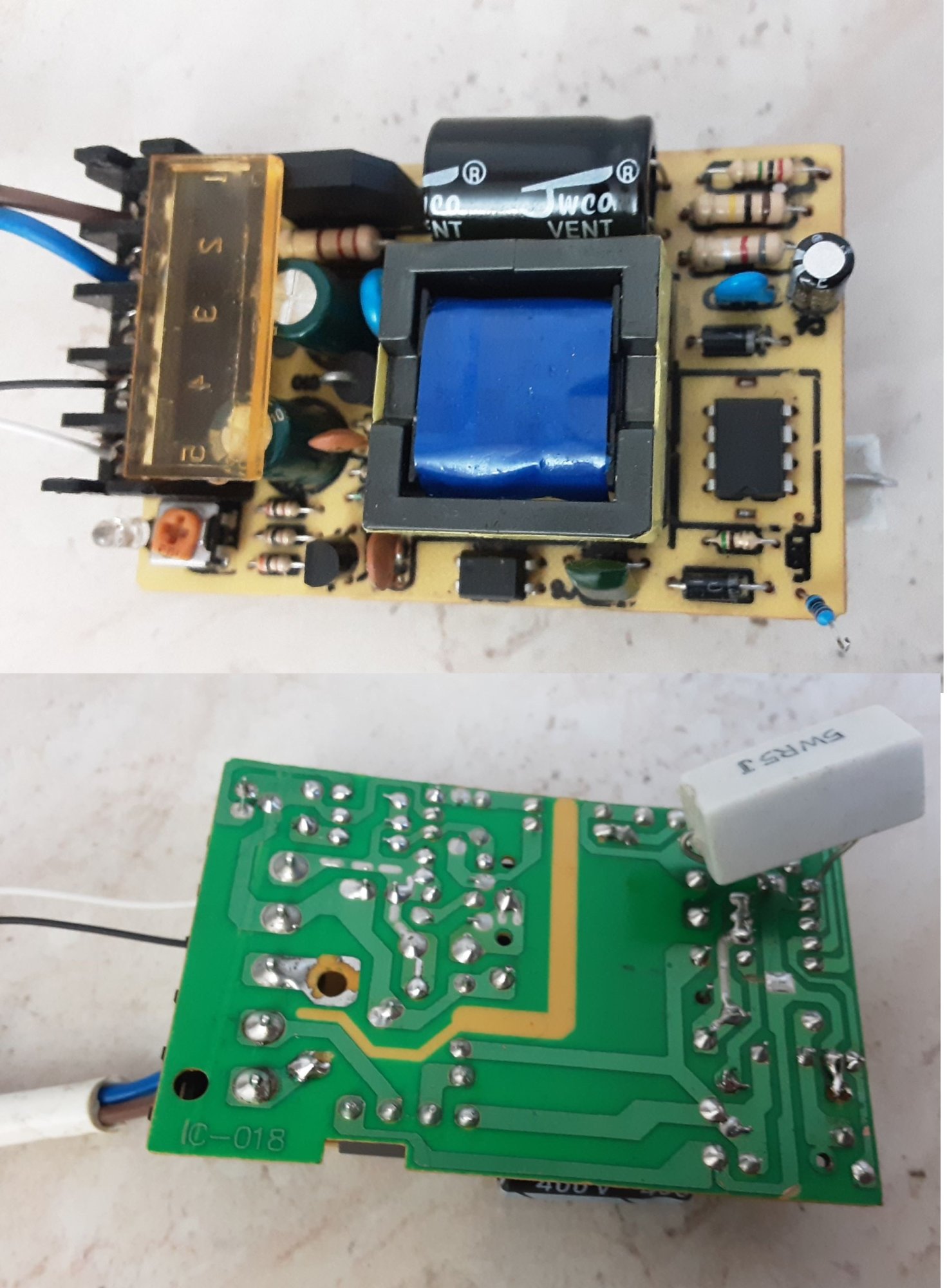

بالاخره تونستم با SD6834 و کمی دستکاری مدار و قطعات روشنش کنم. ولی جریان خروجیش به جای 2.1 کمتر از 0.8 آمپر شده!

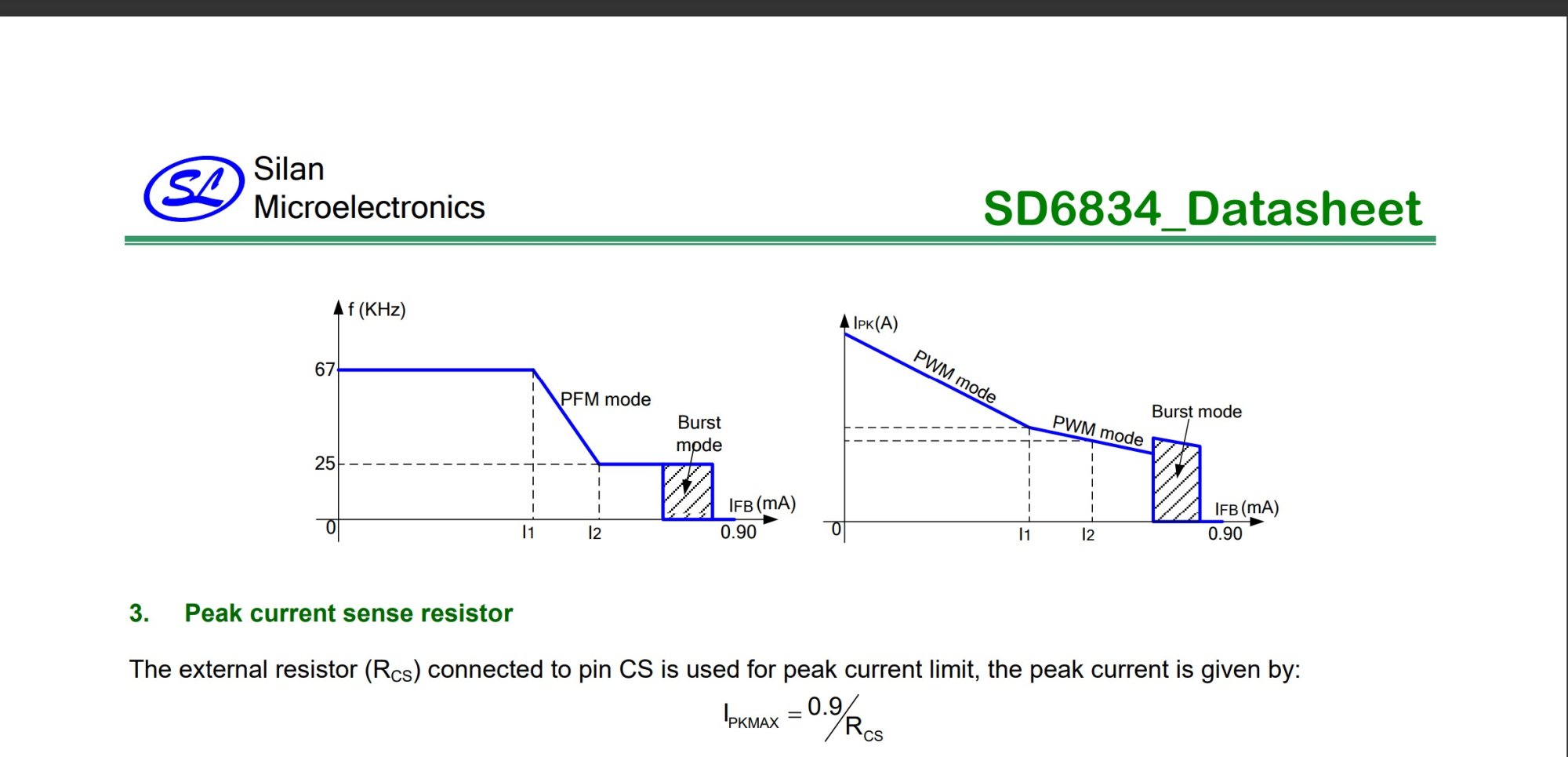

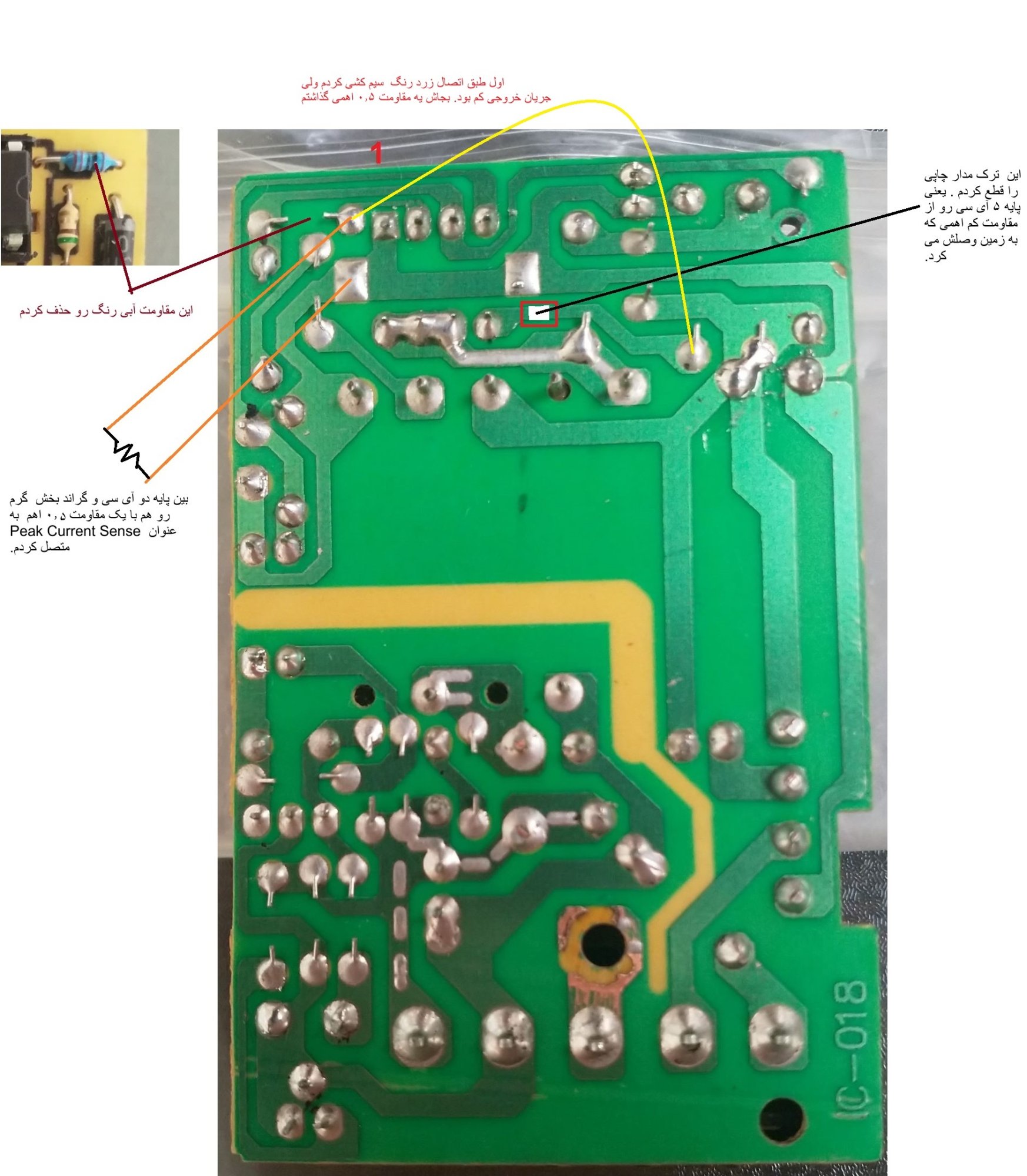

اولین تغییر حذف مقاومت آبی رنگ متصل به پایه دوم آی سی بود. با قطع کردن تِرک مسی متصل به پایه پنج آی سی، مقاومت 0.82 اهمی از مدار خارج شد. اول از پایه دو به همین مقاومت سیم کشی کردم ولی آمپر خروجی خیلی کم بود. بعد مقدار مقاومت پایه دوم آی سی (CS) رو از فرمولی که در دیتاشیت قرار داشت 0.4 اهم به دست آوردم و موقتا و برای تست بجاش یک مقاومت آجری 0.5 اهم گذاشتم که با این تغییر، جریان خروجی کمی افزایش پیدا کرد. روی تصویر پیوستی هم توضیح دادم.
جریان پیک رو همون 2.1 آمپر در نظر گرفتم که شاید بهینه نباشه و احتمالا باید تغییر کنه.



[electronium]

بالاخره تونستم با SD6834 و کمی دستکاری مدار و قطعات روشنش کنم. ولی جریان خروجیش به جای 2.1 کمتر از 0.8 آمپر شده!
اولین تغییر حذف مقاومت آبی رنگ متصل به پایه دوم آی سی بود. با قطع کردن تِرک مسی متصل به پایه پنج آی سی، مقاومت 0.82 اهمی از مدار خارج شد. اول از پایه دو به همین مقاومت سیم کشی کردم ولی آمپر خروجی خیلی کم بود. بعد مقدار مقاومت پایه دوم آی سی (CS) رو از فرمولی که در دیتاشیت قرار داشت 0.4 اهم به دست آوردم و موقتا و برای تست بجاش یک مقاومت آجری 0.5 اهم گذاشتم که با این تغییر، جریان خروجی کمی افزایش پیدا کرد. روی تصویر پیوستی هم توضیح دادم.
جریان پیک رو همون 2.1 آمپر در نظر گرفتم که شاید بهینه نباشه و احتمالا باید تغییر کنه

مقاومت 5w رو بردار وات پایین تر بزار.... مقاومت 0.5w یا 1w ...بزار



[Navid-Aref]

حرف شما کاملا درسته. این مقدار رو نداشتم. موقتا و فقط برای تست این مقاومت بزرگ رو گذاشتم. فقط اگر بشه ضعف آمپر خروجی رو حل کرد عالی میشه. آی سی SD6834 طبق دیتاشیت می تونه 2.5 آمپر خروجی دائم داشته باشه و کمتر از یک ازش گرفتن، غیرمنطقیه.



[electronium]

حرف شما کاملا درسته. این مقدار رو نداشتم. موقتا و فقط برای تست این مقاومت بزرگ رو گذاشتم. فقط اگر بشه ضعف آمپر خروجی رو حل کرد عالی میشه. آی سی SD6834 طبق دیتاشیت می تونه 2.5 آمپر خروجی دائم داشته باشه و کمتر از یک ازش گرفتن، غیرمنطقیه.

vcc آیسی در حال حاضر چند ولته؟
آیسی یا داغ میکنه؟
آیا ولتاژ نوسان داره ؟



[Navid-Aref]

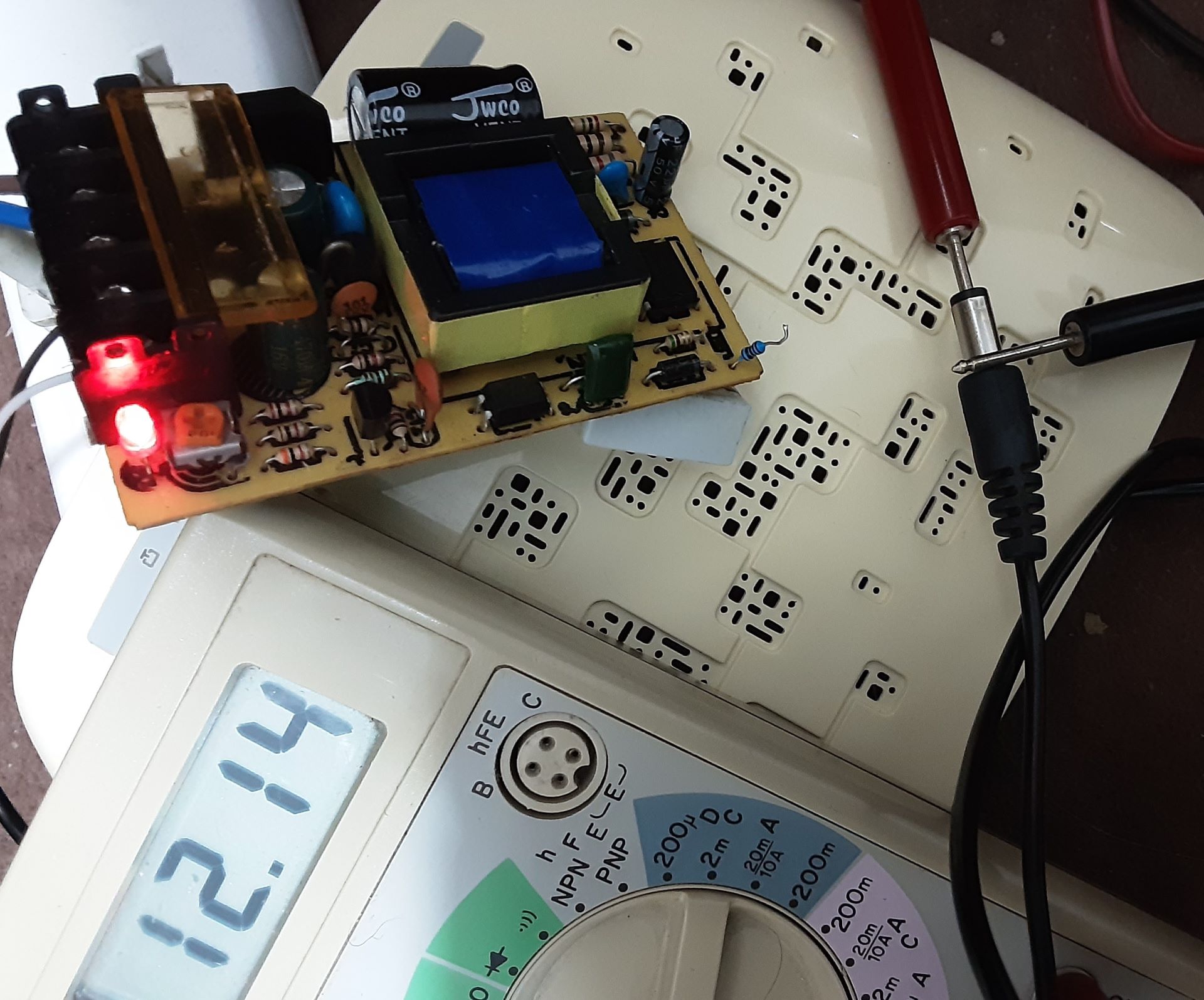

14.5 ولت. همه قطعات عادی رفتار می کنند. ولتاژ کاملا با ثبات و بدون نوسانه. فقط وفتی به مصرف کننده متصل میشه یک صدای سوت خفیف از منبع میاد. جریان خروجی هم کمه.



[electronium]

14.5 ولت. همه قطعات عادی رفتار می کنند. ولتاژ کاملا با ثبات و بدون نوسانه. فقط وفتی به مصرف کننده متصل میشه یک صدای سوت خفیف از منبع میاد. جریان خروجی هم کمه.

ipeak=0.9/0.5=1.8A
1.27A =1.8/1.4141=i rms

درسته ...
ولی شما دچار خطای محاسباتی شدید...مقاومت سنس جریان رو کمتر کن



[Navid-Aref]

خیلی ممنون. بنابراین طبق فرمول مقاومتی بین 0.22 تا 0.33 اهم نیم وات استفاده کنم مناسبه. یعنی 0.27 اهم عالیه.
با 0.22 جریان حدود 2.89 میشه که زیادتر از جریان اسمی هست و با 0.33 حدود 1.93 آمپر. و با 0.27 عدد 2.3 آمپر میشه.
