استاد غزال

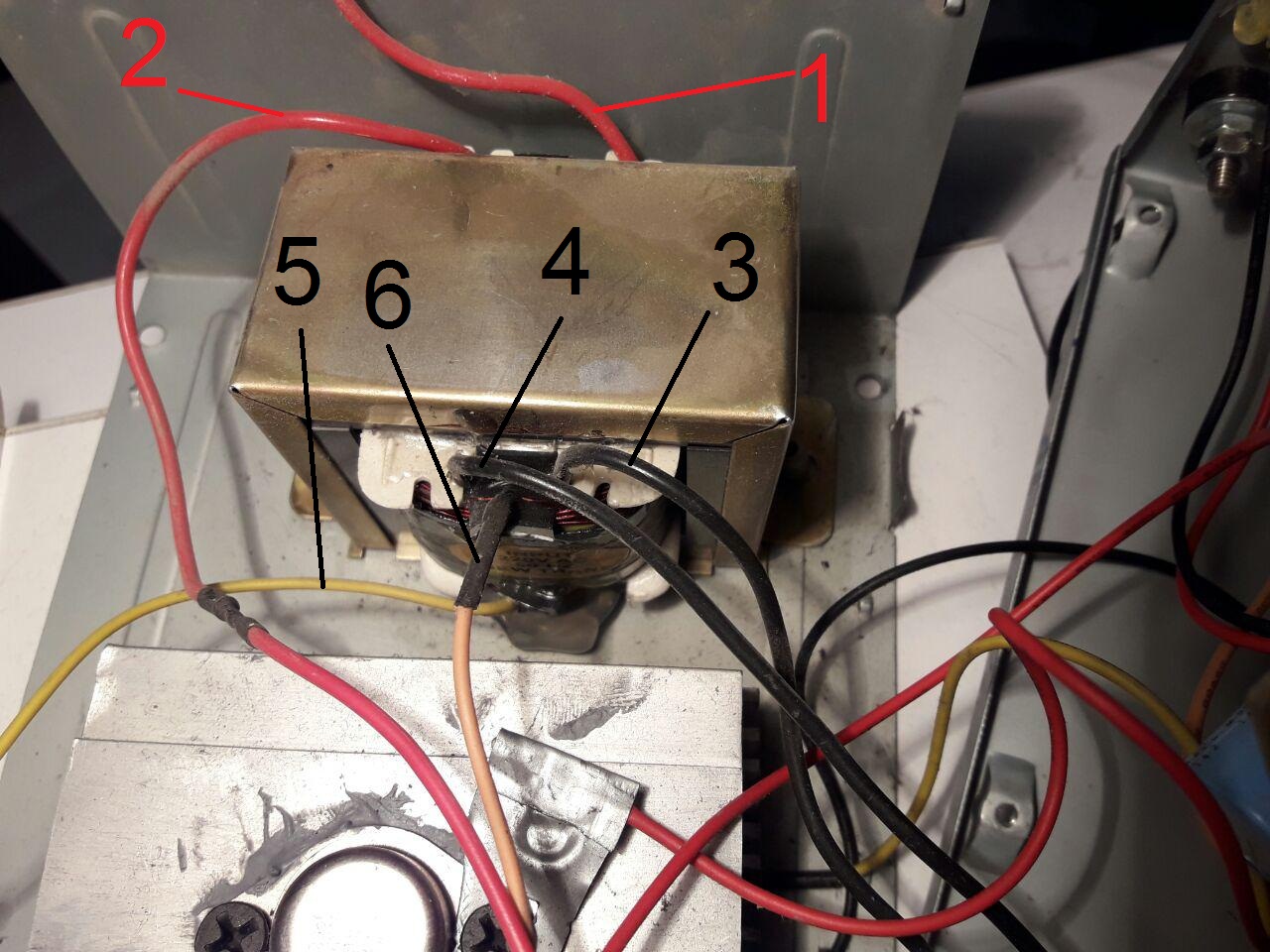

من از این ترانس که عکسش رو گذاشتم استفاده میکنم
میتونم از این ترانس به صورت پله ای استفاده کنم ؟
اگه نمیشه اشکال نداره همون ۳۲ ثابت استفاده میکنم.
سیم هایی که شماره گذاری کردم به این صورت هست:
سیم ۱ و ۲ خروجی های خود ترانس هست
سیم ۳ و ۴ ورودی هست
سیم ۵ ولتاژ ۸ ولت داره نسبت به سیم ۱ (این رو خودم جدا کردم)
سیم ۶ ولتاژ ۱۹ ولت داره نسبت به سیم ۱ ( این هم خودم جدا کردم)
سپاس
درود
استفاده دائمی از ۳۲ ولت هیچگونه اشکالی نداره و منم ۳ نمونه از این تغذیه دارم که فقط با ۳۲ ولت استفاده میکنم ولی برای ولتاژهای پایین تر بهتره ولتاژ ورودی نصف بشه تا ترانزیستور خروجی کمتر داغ کنه لذا نیاز چندانی به ولتاژ پله ای نیست
اما اگه میخوای پله ای استفاده کنی از سیم شماره ۱ و ۲ و ۶ استفاده کن بطوریکه شماره ۱ همیشه به یکی از ورودی های دیود پل متصل باشه
حالا ورودی دیگر دیود پل برای نیاز به ولتاژ بالاتر از ۱۵ ولت به شماره ۲ متصل بشه و برای پایینتر از ۱۵ ولت به سیم شماره ۶ متصل بشه
اگه نمیخوای پله ای استفاده کنی میتونی بصورت دستی و بدون رله تست کنی یکبار با سیم ۱ و ۲ و یکبار با سیم ۲ و ۶
یعنی یکبار با ورودی ۳۲ ولت و یکبار با ورودی ۱۹ ولت
ولی قابلیت پله ای برای شما و حتی برای من کاربردی نداره و فقط از همون ۳۲ استفاده کن
مگر آنکه به جریان زیاد برای مدت طولانی نیاز داشته باشی که دراینصورت پله ای موثره
یعنی برای زمان کوتاه مثلا برای تست مدارها و امور آزمیشگاهی و تعمیراتی که زمان کوتاهی استفاده میشه جریان زیاد هم آسیبی به این تغذیه وارد نمیکنه
اگه پله ای را بصورت دستی تست کردی نتیجه را جهت اطلاع علاقمندان گزارش کن.
ضمنا از صدمه تغذیه نگران نباش زیرا صدمه تغذیه به سود شماست و در جریان عیب یابی اطلاعاتی کسب و تجربه میکنی که با صد مونتاژ هم بدست نمیاد
سپاس
