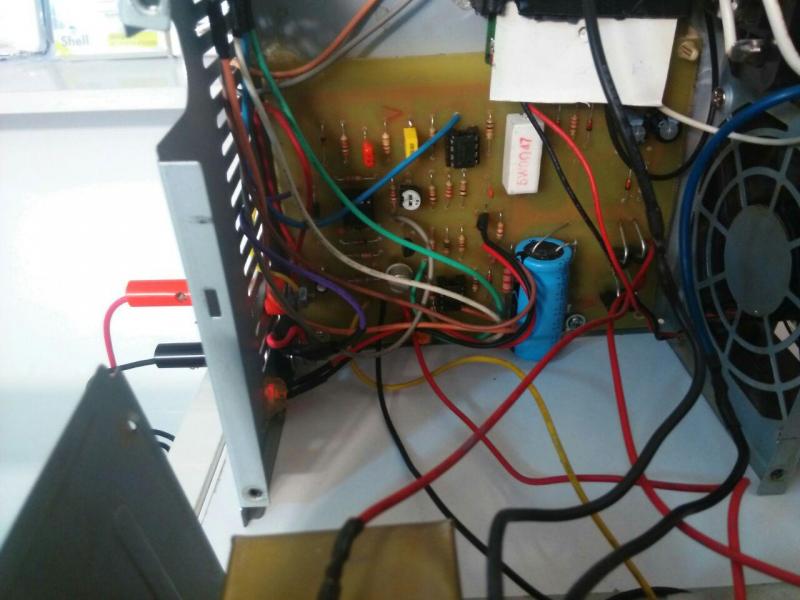

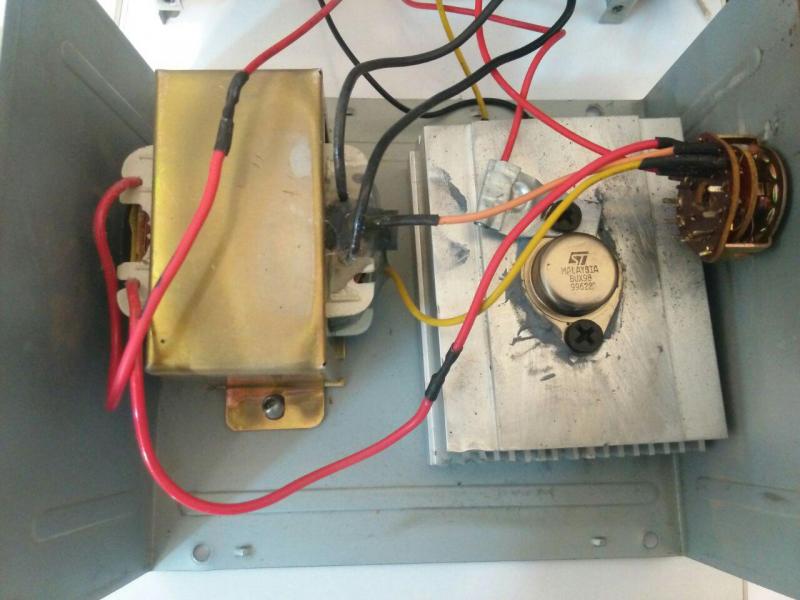

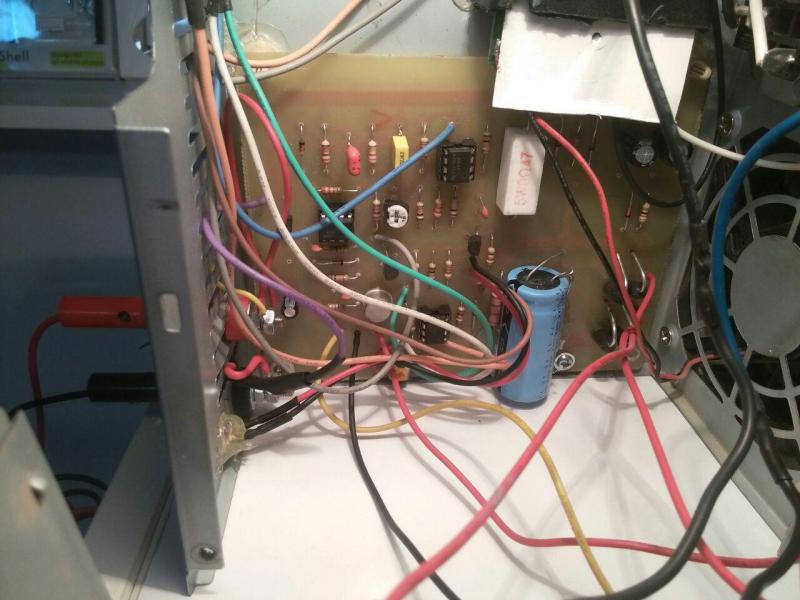

سلام
ضمن تشکر فراروان از استاد عزیز , دوتا سوال داشتم
اول اینکه محدود کننده جریان ک فعال میشه آیا باعث ب وجود اومدن ریپل های زیاد تو خروجی نمیشه؟ چون خروجی اپمپ 3 هی قطع و وصل میشه و اپمپ 2 رو انگولک میکنه
و سوال دوم ایا میشه ب جای 741 از lm324 ک 4 تا اپمپ توش داره برای خلوت شدن مدار استفاده کرد؟
ممنون
درود
محدود کننده درواقع یک فیوز جریانه که اتوماتیک عمل میکنه
یعنی تا زمانیکه جریان مجاز عبور کنه گویی محدود کننده ای وجود نداره و لذا ارتباطی به ریپل نداره
اما زمانیکه جریان غیر مجاز بکشی اجازه نمیده
اما چجوری اجازه نمیده
به اینصورت که باید اندکی از جریان مجاز تجاوز کنه تا بفهمه و فتیله جریانو پایین بکشه که دراینصورت جریان مجاز عبور میکنه و محدود کننده بی اثر میشه و لذا دوباره بمحضی که از جریان مجاز تجاوز کنه دوباره فتیله رو پایین میکشه و این روند موجب تولید ریپل ناچیزی در مرز جریان غیر مجاز میشه که عیب نیست
اگه از منبع تغذیه در محدوده جریان مجاز استفاده کنی خروجی منبع تغذیه چه با محدود کننده و چه بی محدود کننده کوچکترین تفاوتی نداره و ریپلی تولید نمیکنه
اما در مورد استفاده از آی سی هایی شامل چند آپ امپ بجای آپ امپ های مستقل
بطور کلی در هر نقشه و دستگاه همانطور که جناب شوکول عزیز فرمودند بشرطی قادر به استفاده از مجموعه آپ امپ هستیم که پین تغذیه آنها مشترک باشه ( منفی یا گراند و مثبت )
مثلا اگه تغذیه منفی و مثبت چند آپ امپ با شرایط مشابه به صفر و 10 ولت متصل باشه دراینصورت میتونی از آی سی مجتمع آپ امپ استفاده کنی
اما بنظر من در هر شرایطی هرچه از قطعات مستقل استفاده بشه بهتره
چنانکه تعمیرگاهم درصورت امکان از آی سی های معیوب استفاده میکنه بطوریکه حتی المقدور بخش معیوب آی سی ها حذف و همان بخش اضافه میشه که مزایای قابل توجهی داره.
مهمترین مزیت این شیوه اینه که دیگه مجبور نیستی از پاشنه آشیل این آی سی استفاده کنی چون ثابت کرده این بخش آی سی ضعیفه و اگه آی سی نو هم جایگزین کنی بهتره این بخش را حذف و خارج از آی سی با شرایط بهتری جایگزین کنی (البته اگه دستگاه و صاحب دستگاه قابل باشن )
سپاس
