پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

سلام استاد ازمایش نبود ای سیو گزاشتنی اومدم از یه طرف جا بزنم به این موضوع بر‌خوردم
مولتی ترن هم همون ولوم مولتی ترن ۵ کیلو برای ولتاژ و ۲ کیلو برای جریان با ولوم پتانسیو متر معمولی هم تست کردم بعد مولتی ترن جایگزین کردم وقتی اپ امپو در میارم ولتاژ قابل تغیر است ولی وقتی اپ امپو میزارم ولتاژ از ۴ ولت بیشتر نمیره
ولوم جریان رو هم معمولی گزاشتم جواب نداد مولتی ترن گذاشتم بازم جواب نداد
عذر میخام اون فایل عیب یابی که گفتینو ندارم از کجا میتونم گیر بیارم چون طرز کار تایپیک را بلد نیستم ممنون
http://uupload.ir/files/xugu_c16a56ba-93c1-4948-9c5d-296d50c9e9d1.jpeg

درود

اینهمه گفتم عیب یابی و تنظیمات پست های اول را مطالعه کن و حالا میگی نمیدونی چطور پست اول را پیدا کنی ؟
پس چطور بدون استفاده از پست های اول چند تا مونتاژ کردی ؟

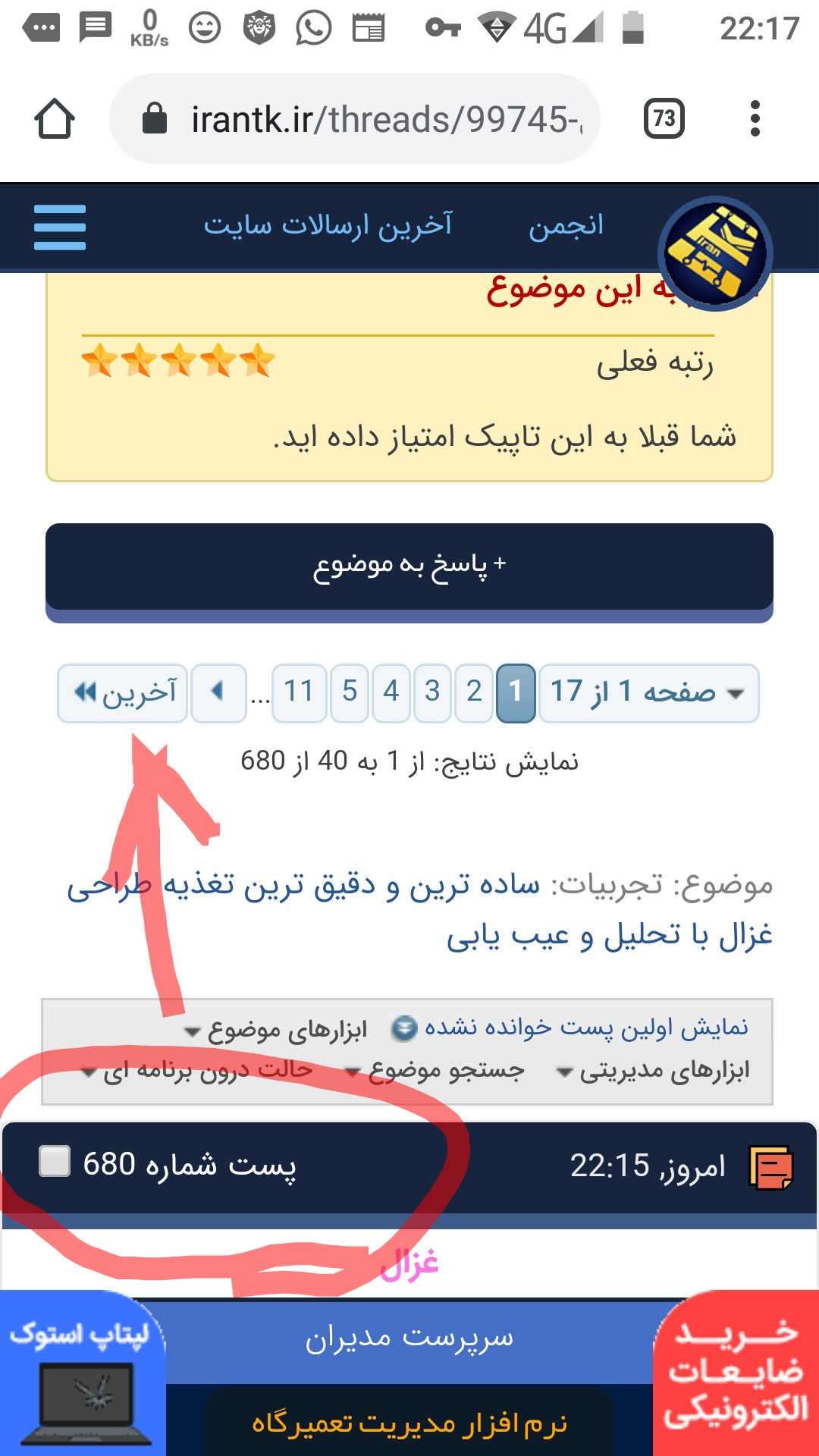

برای پیدا کردن اولین پست باید اولین یا آخرین صفحه که با فلش قرمز در تصویر زیر نشون دادم کلیک کنی
سپس توی اون صفحه به شماره پست ها که با دایره قرمز مشخص کردم توجه کنی و پست اول را پیدا کنی که بترتیب است

اینجا هم کلیک کنی مستقیم به پست اول میری

https://www.irantk.ir/threads/99745...لیل-و-عیب-یابی?p=559642&viewfull=1#post559642
سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود

اینهمه گفتم عیب یابی و تنظیمات پست های اول را مطالعه کن و حالا میگی نمیدونی چطور پست اول را پیدا کنی ؟
پس چطور بدون استفاده از پست های اول چند تا مونتاژ کردی ؟


برای پیدا کردن اولین پست باید اولین یا آخرین صفحه که با فلش قرمز در تصویر زیر نشون دادم کلیک کنی
سپس توی اون صفحه به شماره پست ها که با دایره قرمز مشخص کردم توجه کنی و پست اول را پیدا کنی که بترتیب است

اینجا هم کلیک کنی مستقیم به پست اول میری

https://www.irantk.ir/threads/99745...لیل-و-عیب-یابی?p=559642&viewfull=1#post559642
سپاس

مشاهده فایل‌پیوست 170405

سلام استاد پایه ۲ اپ امپ منفی ۲.۲ ولت است کلید منفی از خازن بزرگ گرفتم مثبت رو پایه ۴ پایه ۷ هم حدود ۲۵.۷ ولت هست اپ امپ هم داغ میکنه
ولتاز دو سر دیود زنر ۱ با کمو زیاد کردن ولوم‌جریان تغییر میکنه وقتی تا ته میبندم ۰.۵ ولت میشه و تا ۱.۳ ولت میره با زیاد کردن ولوم
دو سر دیود زنر دو سه ۵.۱
زنز دو ۲.۷



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

سلام استاد پایه ۲ اپ امپ منفی ۲.۲ ولت است کلید منفی از خازن بزرگ گرفتم مثبت رو پایه ۴ پایه ۷ هم حدود ۲۵.۷ ولت هست اپ امپ هم داغ میکنه
ولتاز دو سر دیود زنر ۱ با کمو زیاد کردن ولوم‌جریان تغییر میکنه وقتی تا ته میبندم ۰.۵ ولت میشه و تا ۱.۳ ولت میره با زیاد کردن ولوم
دو سر دیود زنر دو سه ۵.۱
زنز دو ۲.۷

درود

جملات را کامل بنویس بفهمم
چطور ممکنه پایه ۲ ولتاژ منفی داشته باشه؟

پروب مشکی ولتمتر را به کجا متصل کردی

این جملات یعنی چی ؟
اخه چه وضع گزارش کردنه؟ که زینر دو سه ۵.۱

کلید منفی از خازن بزرگ گرفتم
دو سر دیود زنر دو سه ۵.۱
زنز دو ۲.۷

کلید منفی دیگه چیه ؟

با توجه به مواردی که از گزارش مبهم شما میفهمم در مونتاژ اشتباه کردی ولی جملات کامل بنویس بفهمم چی نوشتی

سپاس

مشاهده فایل‌پیوست 170243



[gheybi]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود

جملات را کامل بنویس بفهمم
چطور ممکنه پایه ۲ ولتاژ منفی داشته باشه؟

پروب مشکی ولتمتر را به کجا متصل کردی

این جملات یعنی چی ؟
اخه چه وضع گزارش کردنه؟ که زینر دو سه ۵.۱

کلید منفی دیگه چیه ؟

با توجه به مواردی که از گزارش مبهم شما میفهمم در مونتاژ اشتباه کردی ولی جملات کامل بنویس بفهمم چی نوشتی

سپاس

مشاهده فایل‌پیوست 170243

ببخشید استاد دهنم درگیره اشتباه تایپی شد
پراب منفی به سر منفی خازن بزرگ وصل کردم و مثبتو به پایه ۴ شد منفی ۲.۲ ولت
بعد پایه هفت همون پراب مثبت رو شد ۲۵.۷ ولت
ولتاژ زنر ۱ با کمو زیاد مردن پتانسیو متر تغیر میکنه
ولتاژ دیود زنر دو ۵.۱
زنر سه ۲.۷



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

ببخشید استاد دهنم درگیره اشتباه تایپی شد
پراب منفی به سر منفی خازن بزرگ وصل کردم و مثبتو به پایه ۴ شد منفی ۲.۲ ولت
بعد پایه هفت همون پراب مثبت رو شد ۲۵.۷ ولت
ولتاژ زنر ۱ با کمو زیاد مردن پتانسیو متر تغیر میکنه
ولتاژ دیود زنر دو ۵.۱
زنر سه ۲.۷

درود

ولتاژ زینر ۳ را نخواستم فقط پاسخ مواردی که میخوام واضح و کامل بنویس

زینر dz2 را چگونه اندازه گیری کردی که ۵.۱ ولته ؟
حتما منظورت dz1 هست.
و زینر dz2 چند ولتی هست ؟
و دقت کن دو سرش چند ولت هست ؟ و بگو چطور اندازه گیری میکنی؟

دیگه تا زمانیکه تغذیه درست بشه ، برای همیشه پتانسیومتر vr2 وسط باشه و همچنین بازم تاکید میکنم فعلا بهیچ عنوان از مولتی ترن برای هیچ ولوم و پتانسیومتری استفاده نکن .

در این گزارش هم اشتباه کردی یا زینر ۲ بوده و یا ولوم جریان نبوده

ولتاز دو سر دیود زنر ۱ با کمو زیاد کردن ولوم‌جریان تغییر میکنه وقتی تا ته میبندم ۰.۵ ولت میشه و تا ۱.۳ ولت میره با زیاد کردن ولوم

با اینهمه اشتباه و جملات مبهم چطور ارزیابی کنم ؟

لااقل یکبار بخون چی نوشتی اگه دقت نکنی دیگه پاسخ نمیدم.

سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود

ولتاژ زینر ۳ را نخواستم فقط پاسخ مواردی که میخوام واضح و کامل بنویس

زینر dz2 را چگونه اندازه گیری کردی که ۵.۱ ولته ؟
حتما منظورت dz1 هست.
و زینر dz2 چند ولتی هست ؟
و دقت کن دو سرش چند ولت هست ؟ و بگو چطور اندازه گیری میکنی؟

دیگه تا زمانیکه تغذیه درست بشه ، برای همیشه پتانسیومتر vr2 وسط باشه و همچنین بازم تاکید میکنم فعلا بهیچ عنوان از مولتی ترن برای هیچ ولوم و پتانسیومتری استفاده نکن .

در این گزارش هم اشتباه کردی یا زینر ۲ بوده و یا ولوم جریان نبوده

با اینهمه اشتباه و جملات مبهم چطور ارزیابی کنم ؟

لااقل یکبار بخون چی نوشتی اگه دقت نکنی دیگه پاسخ نمیدم.

سپاس

استاد احتمال میدین چه چیزاییش مشکل پیدا کرده باشه ؟ بگین عوض کنم قطعه دارم bc4640
lm317
tip35
رو عوض کردم اپ امپ هم چنتا دارم سالمن میمونه دیود زنرا با مقاومت ها و .. ب نظرم دیود زنر هارو تعویض کنم ن؟



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

استاد احتمال میدین چه چیزاییش مشکل پیدا کرده باشه ؟ بگین عوض کنم قطعه دارم bc4640
lm317
tip35
رو عوض کردم اپ امپ هم چنتا دارم سالمن میمونه دیود زنرا با مقاومت ها و .. ب نظرم دیود زنر هارو تعویض کنم ن؟

درود

من مدام میگم پاسخ بده که یا پاسخ نمیدی یا پاسخ های کیلویی میدی .
من همیشه تاکید میکنم هرگز قطعه ای شانسی عوض نکنید شما میگی کدومو شانسی عوض کنم ؟
باید اشکال مشخص بشه با تعویض شانسی قطعه فقط بیشتر خرابکاری میشه.

چرا مطابق معمول پاسخ سوال ها رو ندادی ؟
برای اخرین باز تذکر میدم پاسخ سوال ها رو بده دیگه بیش از این تکرار نمیکنم .
ضمنا اگه زینر 1 و 2 و قطعات دیگه را اشتباها گزارش کنی فقط منو گیج میکنی و ثمری نداره

سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود

من مدام میگم پاسخ بده که یا پاسخ نمیدی یا پاسخ های کیلویی میدی .
من همیشه تاکید میکنم هرگز قطعه ای شانسی عوض نکنید شما میگی کدومو شانسی عوض کنم ؟
باید اشکال مشخص بشه با تعویض شانسی قطعه فقط بیشتر خرابکاری میشه.

چرا مطابق معمول پاسخ سوال ها رو ندادی ؟
برای اخرین باز تذکر میدم پاسخ سوال ها رو بده دیگه بیش از این تکرار نمیکنم .
ضمنا اگه زینر 1 و 2 و قطعات دیگه را اشتباها گزارش کنی فقط منو گیج میکنی و ثمری نداره

سپاس

سلام استاد میخاستم بدونم تی ای پی ۳۵ هارو به چه سیمی به هم وصل کنم یه سیم ضعیف و معمولی جواب میده؟ یا باید سیم اون هم قوی باشه ۱۰ تاشو میخام موازی کنم پایه امیتر هاشم با .۰۲۲ صدم اهم ۲ وات اتصال بدم ب هم بعد اخرین ترانزیستورو همینطوری به ندار وصل کنم یا به اونم یه مقاومت بزنم بعد به مدار اتصال بدمج



[gheybi]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

سلام استاد مدارو منتاژو اماده کردم ولی مقاومت r5 1k اهم خیلی خیلی داغ میکنه در خدی که بقلاش سیاه شده
مشکل از کجاست؟
و اینکه مقاومت r2 82 اهمی هم به شدت داغ کرد و رنگ عوض کرد توان بالاتر حایگزین کنم یا مشکل از منه؟
https://uupload.ir/files/s83m_6d8964a1-ae46-43c9-b2fa-0a2adc78ef3c.png
اول با ترانس ۱۸ولت ۳ امپر با یک تی ای پی ۳۵ و یک ۰.۶۸ صدم اهم ۱۰ وات تست کردم با پتانسیو متر جواب داد
بعد مولتی ترن گذاشتم به حایه پتانسیو متر جواب داد مشکلی نبود بعد سه مقاومت ۰.۲۲ صدم ۱۰ وات موازی کردم جایه ۰.۶۸ صدم اهم گذاشتم(تعویض کردم با هم)
بعد ۱۰ تی ای پی ۳۵ موازی کرد پایه هایه امیتر هم هر‌کدام ۰.۲۲ صدم اهم ۲ وات اتصال دادم و موازی کردم
اولش جواب داد کار‌ کرد یه سیم المنت زدم بهش ترکوندش سیمرو ولی یکم که گذشت سیم پایه هایه کلکتور اب شد چون ضعیف بود درستش کردم بعد به یه فن زدم خروجیو که پدر فنو در اورد ازش دود بلند شد ولتاژشم کم بود منبع روی تقریبا ۱۵ ولت بود از فن دود بلند شد
بعد اینکه این مقاومتا هم که بالا گفتم داغ میکنن ۸۲ اهمیه که کلن سیاه میشه چیکارش کنم؟
وات بالاتر ؟ پل دیوده ۳۰ امپری هنوز نزاشتم اینا همش با دیود ۶a10 اتفاق افتاده



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

سلام استاد مدارو منتاژو اماده کردم ولی مقاومت r5 1k اهم خیلی خیلی داغ میکنه در خدی که بقلاش سیاه شده
مشکل از کجاست؟
و اینکه مقاومت r2 82 اهمی هم به شدت داغ کرد و رنگ عوض کرد توان بالاتر حایگزین کنم یا مشکل از منه؟
https://uupload.ir/files/s83m_6d8964a1-ae46-43c9-b2fa-0a2adc78ef3c.png
اول با ترانس ۱۸ولت ۳ امپر با یک تی ای پی ۳۵ و یک ۰.۶۸ صدم اهم ۱۰ وات تست کردم با پتانسیو متر جواب داد
بعد مولتی ترن گذاشتم به حایه پتانسیو متر جواب داد مشکلی نبود بعد سه مقاومت ۰.۲۲ صدم ۱۰ وات موازی کردم جایه ۰.۶۸ صدم اهم گذاشتم(تعویض کردم با هم)
بعد ۱۰ تی ای پی ۳۵ موازی کرد پایه هایه امیتر هم هر‌کدام ۰.۲۲ صدم اهم ۲ وات اتصال دادم و موازی کردم
اولش جواب داد کار‌ کرد یه سیم المنت زدم بهش ترکوندش سیمرو ولی یکم که گذشت سیم پایه هایه کلکتور اب شد چون ضعیف بود درستش کردم بعد به یه فن زدم خروجیو که پدر فنو در اورد ازش دود بلند شد ولتاژشم کم بود منبع روی تقریبا ۱۵ ولت بود از فن دود بلند شد
بعد اینکه این مقاومتا هم که بالا گفتم داغ میکنن ۸۲ اهمیه که کلن سیاه میشه چیکارش کنم؟
وات بالاتر ؟ پل دیوده ۳۰ امپری هنوز نزاشتم اینا همش با دیود ۶a10 اتفاق افتاده

درود

من هر سوالی میکنم توجه نمیکنی و کارهای خودتو دنبال میکنی .

وقتی پاسخ نمیدی چطور بفهمم اشکال چیه ؟

من مطمئنم قبل از آنکه تغذیه ا با یک ترانزیستور جواب بگیری از قطعات دلخواهت استفاده کردی و تصور کردی شاید با معجزه درست بشه.

چه آمپری ازش کشیدی که با اتصال المنت به خروجی ، المنت ذوب شد ؟
چه زمانی ۸۲ اهمی سیاه شد؟
قطعا ولتاژ بالای ۲۰ ولت در خروجی استفاده کردی که r5 داغ و سیاه شده .
بدون شک lm317 را سوزوندی که ۸۲ اهمی داغ میکنه.

سپاس

مشاهده فایل‌پیوست 170243
