تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[gheybi]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود

این چه کارایی هست که کردی ؟
کی گفته پایه های ترانزیستور را بهم متصل کن ؟
کی گفته بجای پتانسیومتر میتونی ولتمتر بذاری ؟
بجای درایور tip34 را تست کن که البته کار میکنه ولی دقتش باید تست بشه.
مگه از مراحل عیب یابی در پست های اول وجود نداره که پایه ها رو بهم متصل میکنی که بسوزه؟

احتمالا جهت دیود زینر ۷ ولتی را اشتباه نصب کردی که 8/. ولت است .

از مراحل عیب یابی استفاده کن و دونه دونه هر مرحله را بررسی کن و روشی از خودت اختراع نکن .
ابتدا تغذیه را بصورت نقشه و برای ۳ آمپر و با یک ۶۸/. اهم و bc640 آزمایش کن و پس از آنکه موفق شدی سپس قطعات را برای آمپر بالا نصب و عوض کن.

سپاس

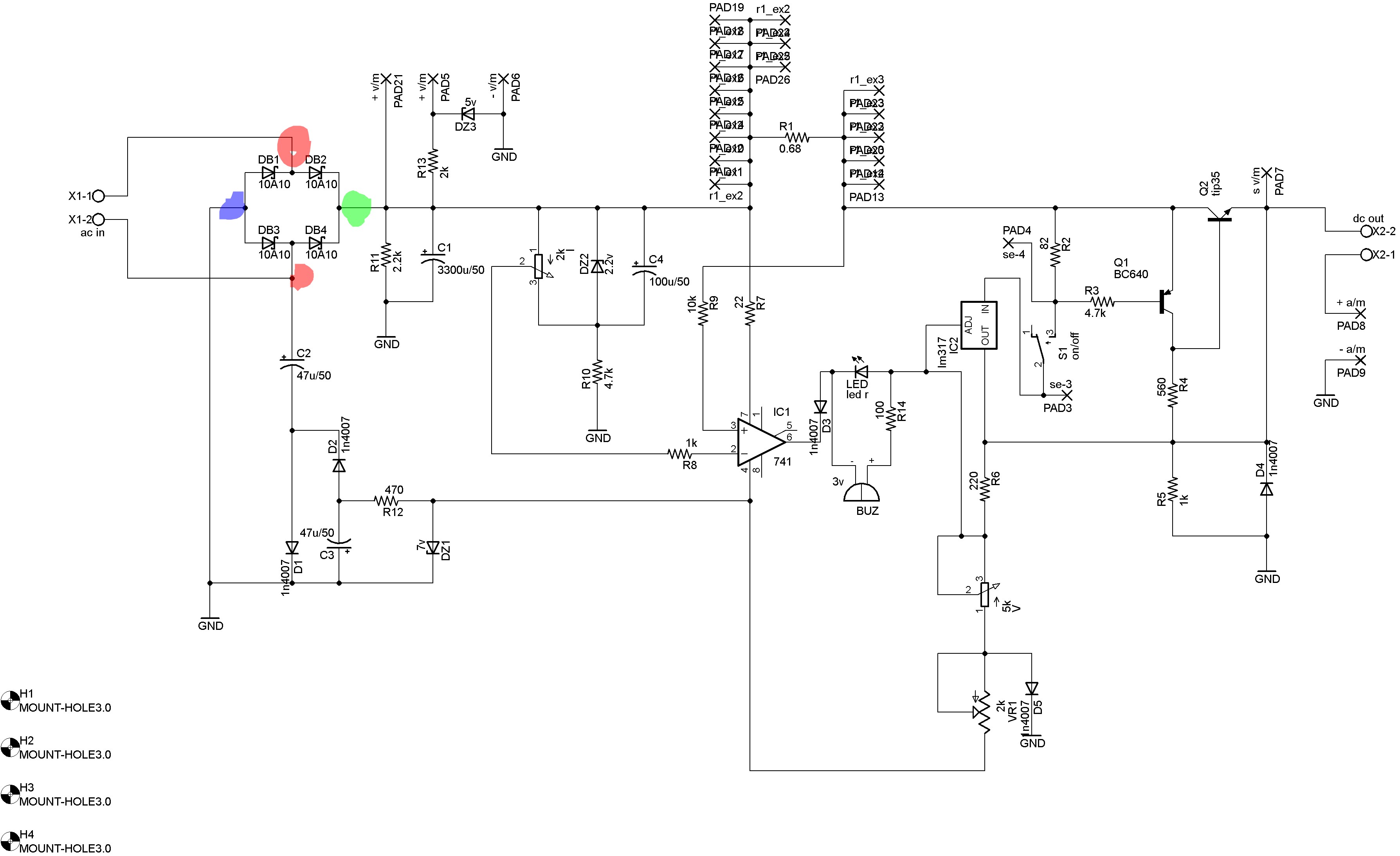

مشاهده فایل‌پیوست 170243

استاد دیود زنر رو درست نصب کردم وای ولتاژش همونه

به حایه پتانسیو متر هایه ولوم نمیشه مولتی ترن گذاشت استاد؟
ینی تفاوت دارن ؟ مگه تنها تفاوت ولوم مولتی ترن با ولوم پتانسیومتر در تعداد دور و ابعادش نیست ؟ طرز کار جفتش یکی نیست مگه ؟



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

استاد دیود زنر رو درست نصب کردم وای ولتاژش همونه

به حایه پتانسیو متر هایه ولوم نمیشه مولتی ترن گذاشت استاد؟
ینی تفاوت دارن ؟ مگه تنها تفاوت ولوم مولتی ترن با ولوم پتانسیومتر در تعداد دور و ابعادش نیست ؟ طرز کار جفتش یکی نیست مگه ؟

درود

پتانسیومتر از هر نوع باشه تفاوت نداره ولی گفتی بجاش مولتیمتر استفاده کردی ، یکبار بخون چی نوشتی ؟
اوایل پست ۶۵۸ گفتی :

به جایه پتانسیو متر هم از مولتی متر استفاده کردم

آی سی را خارج و آزاد کن و پتانسیومتر VR1 را هم آزاد کن ببین ولتاژ زینر درست میشه ؟

اگه مراحل عیب یابی را دنبال کنی اشکال مشخص میشه.
تا کدوم مرحله انجام دادی و نتیجه چی بود؟
با آزمایشاتی که با ابتکار خودت کردی بعیده آی سی و رگلاتور و ترانزیستور سالم مونده باشه.

سپاس



[behi0021]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود

پتانسیومتر از هر نوع باشه تفاوت نداره ولی گفتی بجاش مولتیمتر استفاده کردی ، یکبار بخون چی نوشتی ؟

آی سی را خارج و آزاد کن و پتانسیومتر VR1 را هم آزاد کن ببین ولتاژ زینر درست میشه ؟

اگه مراحل عیب یابی را دنبال کنی اشکال مشخص میشه.
تا کدوم مرحله انجام دادی و نتیجه چی بود؟
با آزمایشاتی که با ابتکار خودت کردی بعیده آی سی و رگلاتور و ترانزیستور سالم مونده باشه.

سپاس

استاد تیر خلاص را زد :boxing:



[gheybi]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود

پتانسیومتر از هر نوع باشه تفاوت نداره ولی گفتی بجاش مولتیمتر استفاده کردی ، یکبار بخون چی نوشتی ؟
اوایل پست ۶۵۸ گفتی :


آی سی را خارج و آزاد کن و پتانسیومتر VR1 را هم آزاد کن ببین ولتاژ زینر درست میشه ؟

اگه مراحل عیب یابی را دنبال کنی اشکال مشخص میشه.
تا کدوم مرحله انجام دادی و نتیجه چی بود؟
با آزمایشاتی که با ابتکار خودت کردی بعیده آی سی و رگلاتور و ترانزیستور سالم مونده باشه.

سپاس

چشم استاد من شب که رفتم خونه ازادشون میکنم نتیجه رو اطلاع میدم



[behi0021]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

ممنون



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

سلام
استاد غزال تاثیر حرارت بر دیود زنر و ولتاژ شکست ان چگونه است.
در موردی یه برد الکترونیکی با تغذیه خطی دوازده ولت که تمام ولتاژها و مدار سالم هستن مدار گه گاهی روشن میشه و بعضی وقتا اصلا روشن نمیشه جلب اینه که در کنار میکرو دیود زنر in5227 که ولتاژ ۳.۶ ولت را دارد قرار گرفته با کمی هیت به این زنر مدار روشن می‌شود زنر هم درسته تعویضم کردمش همونه باز ،ولتاژ در دو سرش ۳.۱هست پشت سرشم یه خازن ۱۶ولت ۱۰۰میکرو داره که منفی خازن به کاتد زنر متصل هست ..یجا جریان کشی خفیف دارم باید پیدا کنم ولی چرا باکمی گرما کار می‌کنه و درست تمامی مراحل و دستورات راانجام میده تا زمانی که خاموشش کنم

درود

سوالات این پست چه ارتباطی به تغذیه این تاپیک داره ؟
موارد دیگر را در تاپیک مجزا و مستقلی مطرح کن .

سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود

پتانسیومتر از هر نوع باشه تفاوت نداره ولی گفتی بجاش مولتیمتر استفاده کردی ، یکبار بخون چی نوشتی ؟
اوایل پست ۶۵۸ گفتی :


آی سی را خارج و آزاد کن و پتانسیومتر VR1 را هم آزاد کن ببین ولتاژ زینر درست میشه ؟

اگه مراحل عیب یابی را دنبال کنی اشکال مشخص میشه.
تا کدوم مرحله انجام دادی و نتیجه چی بود؟
با آزمایشاتی که با ابتکار خودت کردی بعیده آی سی و رگلاتور و ترانزیستور سالم مونده باشه.

سپاس

سلام استاد وقت بخیر lm317
bc640 رو تعویض کردم ولتاژ دو سر دیود زنر هم درست شد مدار کار میکنه ولتاژ خروجی هم قابل تنظیم شد فقط یه ایراد دارم اینکه ولوم جریان کار نمیکنه از ولوم هایه مختلف هم استفاده کردم
ال ای دی ه سالم هست ولی جریانو کمو زیاد نمیکنه ال ای دیرم روشن نمیکنه میچرخونیش هیچ تاثیری نداره یعنی



[محیاجان]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

سلام مهندس غزال عزیز
منبع تغذیه 0~15--1A دارم با ترانس ۱۸ ولت که آمپرش خیلی پایینه می‌خوام تا ۳ آمپر قابل تنظیم یا همون ۳ آمپر ثابت اگر ولتاژ هم تا ۲۵ بالا ببرم که بهتر
دوتا سوال داشتم ممنون میشم راهنمایی کنین
۱- با جایگزینی ترانس ۲۴ ولتی و خازن صافی بدون دستکاری برد جریان بالا میره یا خیر ؟ چطور ولتاژ تا ۲۵ ولت ارتقا بدم
۲- بدون تعویض ترانس چطور میتونم آمپر از یک تا سه آمپر بالا ببرم
پیشاپیش از پاسخگویی تشکر میکنم
http://uupload.ir/files/294h_۲۰۲۰۱۰۰۳_۱۴۲۴۵۵.jpg
http://uupload.ir/files/1mm_۲۰۲۰۱۰۰۳_۱۴۲۲۳۷.jpg



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

سلام استاد وقت بخیر lm317
bc640 رو تعویض کردم ولتاژ دو سر دیود زنر هم درست شد مدار کار میکنه ولتاژ خروجی هم قابل تنظیم شد فقط یه ایراد دارم اینکه ولوم جریان کار نمیکنه از ولوم هایه مختلف هم استفاده کردم
ال ای دی ه سالم هست ولی جریانو کمو زیاد نمیکنه ال ای دیرم روشن نمیکنه میچرخونیش هیچ تاثیری نداره یعنی

درود


کار خودتو کردی و تستی که گفتم انجام ندادی دیگه نیاز نیست
احتمالا آی سی آپ امپ هم سوخته
یک آی سی مطمئن استفاده کن اگه جریان درست نشد
.
حالا led را تست کن سالم باشه
یعنی led را خارج کن و با ۱۰ کیلو سری کن و در جهت صحیح به ولتاژ ۵ الی ۱۲ ولت متصل کن ببین روشن میشه؟

سپاس



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

سلام مهندس غزال عزیز
منبع تغذیه 0~15--1A دارم با ترانس ۱۸ ولت که آمپرش خیلی پایینه می‌خوام تا ۳ آمپر قابل تنظیم یا همون ۳ آمپر ثابت اگر ولتاژ هم تا ۲۵ بالا ببرم که بهتر
دوتا سوال داشتم ممنون میشم راهنمایی کنین
۱- با جایگزینی ترانس ۲۴ ولتی و خازن صافی بدون دستکاری برد جریان بالا میره یا خیر ؟ چطور ولتاژ تا ۲۵ ولت ارتقا بدم
۲- بدون تعویض ترانس چطور میتونم آمپر از یک تا سه آمپر بالا ببرم
پیشاپیش از پاسخگویی تشکر میکنم
http://uupload.ir/files/294h_۲۰۲۰۱۰۰۳_۱۴۲۴۵۵.jpg
http://uupload.ir/files/1mm_۲۰۲۰۱۰۰۳_۱۴۲۲۳۷.jpg

درود

بددون نقشه کاری ازم ساخته نیست.
ضمنا ارتباطی با این تاپیک نداره وباید در تاپیک مجزایی مطرح کنید .

سپاس
