تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

خیر استاد
برای من ups میارن برای تعمیر
برای تست اینورتر ‌‌‌‌‌ups بعد از تعمیر باید دستگاهو با ولتاژ dc روشن کنم و خروجی تست بگیرم
حالا ups ها براساس توان خروجی از 12 ولت نیاز دارن تا ups 6kva که نیاز به 240 ولت داره
برای من مقدور نیست 20 تا باطری همیشه شارژ شده و آماده توی تعمیرگاه نگه دارم تا وقتی ی ups میاد چنتاشونو بهش وصل کنم
نیاز به یک منبع تغذیه متغییر dc هست که ولتاژی از 50 تا 240 ولت با جریانی بین 5 تا 10 آمپر تامین کنه برای استارت و تست ups

درود

تغذیه مورد نظر شما خیلی خوبه ‌‌‌‌‌ولیاشکالش اینه که عملی و قابل اجرا نیست و هزینه هنگفتی نیاز داره .

البته اگه ریپل و نویز شدید موجب اختلال ups نباشه دراینصورت تغذیه بسیار ساده ای سراغ دارم ولی من با ups تست نکردم .

سپاس

https://www.irantk.ir/threads/42242...مپر-بسیار-ساده?p=225552&viewfull=1#post225552



[chavooshi]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

تغذیه مورد نظر شما خیلی خوبه ‌‌‌‌‌ولیاشکالش اینه که عملی و قابل اجرا نیست و هزینه هنگفتی نیاز داره .

البته اگه ریپل و نویز شدید موجب اختلال ups نباشه دراینصورت تغذیه بسیار ساده ای سراغ دارم ولی من با ups تست نکردم .

سپاس

https://www.irantk.ir/threads/42242...مپر-بسیار-ساده?p=225552&viewfull=1#post225552

ممنون بابت راهنمایی
مدار خیلی جالبی بود، اما متاسفانه ریپل در ورودی dc دستگاههای ups مصیبت بزرگیه
فعلا فقط منابع تغذیه سوئیچینگ 24 ولتی(هر منبع بجای دوباطری سری)با هم سری میکنیم تا به ولتاژ مورد نظر برسیم
اکثرا هم اگه در این حالت سری کمی جریان بکشیم خازنهای خروجی منبع تغذیه های سوئیچینگ میترکن!!!



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

این جمله را به اطرافیان نشون بده ببین چیزی ازش میفهمن؟
.


دیگه پاسخ تکراری را بیش از این تکرار نمیکنم.

پاسخ‌های قبلی رو مطالعه کن.

اما اینو اجرا و گزارش کن که چه تغییری میکنه.

یک مقاومت ۲کیلو بین پایه وسط ولوم و پایه انتهای ولوم نصب کن
.

حالا ببین فاصله جریان ها بهتر شد یا نه ؟


سپاس

ایام بکام استاد
دو سه هفته پیش فرمودید پاسخ تکراری نمیدید و پاسخ های قبلی رو مطالعه کن
منم رفتم ابتدا با دقت مجددا تحلیل تثبیت کننده و محدود کننده رو مطالعه کردم
پست های قبلی رو هم خوندم
این ویرایش اخیر شما رو بعد دیدم ولی انجمن برای ویرایش هشدار نمیده متأسفانه
با توجه به اینکه آمپرمتر خودم از مقاومت یک اهم به عنوان شنت استفاده میکنه فعلا اون رو کنار گذاشتم و یه آمپرمتر روپنلی گذاشتم
آخر ولوم جریان با یه لحظه اتصال کوتاه 5 آمپر میده و متصل کردن مقاومت 2 کیلو تاثیر بسیار ناچیزی در بهبود فاصله نیم آمپر تا 3 آمپر داشت.تقریبا هیچ
در ضمن ، بعد از اینکه بیزر رو ناشیانه خفه کرده بودم و 741 سوخته بود علی رغم اینکه 741 و بیزر رو تعویض کردم اما یه مشکل جدید پدید اومده
وقتی ولتاژ زیر حدود 4 تنظیم شده باشه با اتصال کوتاه خروجی یا کشیدن آمپر غیر مجاز LED کم نور روشن میشه و بیزر هم جون نداره صدا بکنه
اما اگه ولتاژ رو بالا ببرم علی رغم اینکه محدود کننده اجازه افزایش ولتاژ رو نمیده ولی نور LED قوی میشه و صدای بیزر هم اندکی بگوش میرسه
در ضمن با چرخاندن ولوم ولتاژ تغییری در ولتاژ بین پایه 2 و 3 ایجاد نمیشه
با توجه به تحلیل و چیزهایی که فهمیده بودم 741 رو خارج کردم.تثبیت کننده به خوبی کار میده و اگه سلکتور رو روی 17 ولت متناوب بگذارم (ماکزیمم 20 ولت)در 12 ولت 1 آمپر افت نداره
زنر 2.2 نو گذاشتم
اول نصب زنر دو سرش 2 ولت بود اما الآن شده 1.89
تا وقتی 741 نیست همه چیز خوبه
ولتاژ ها رو طبق عیب یابی بررسی کردم ایرادی نداشتند
جالب اینجاست وقتی 741 خارج از مداره دو پایه 2 و 3 آیسی از 0 ولت تا 1.87 ولت با چرخوندن ولوم جریان رو نشون میده اونم نه با فاصله ی عجیب و غریب بلکه بسیار معقول از 0 آروم آروم میرسه به 1.87
اما وقتی 741 رو نصب میکنم علاوه بر اینکه زور نداره در ولتاژ پایین بیزر و LED رو درست و حسابی روشن بکنه در همون ابتدای ولوم جریان (حدود نیم ولت در 2 و 3 آیسی) اجازه عبور حدود 3 آمپر رو میده
کدوم قطعات رو بررسی یا تعویض کنم؟



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

ایام بکام استاد
دو سه هفته پیش فرمودید پاسخ تکراری نمیدید و پاسخ های قبلی رو مطالعه کن
منم رفتم ابتدا با دقت مجددا تحلیل تثبیت کننده و محدود کننده رو مطالعه کردم
پست های قبلی رو هم خوندم
این ویرایش اخیر شما رو بعد دیدم ولی انجمن برای ویرایش هشدار نمیده متأسفانه
با توجه به اینکه آمپرمتر خودم از مقاومت یک اهم به عنوان شنت استفاده میکنه فعلا اون رو کنار گذاشتم و یه آمپرمتر روپنلی گذاشتم
آخر ولوم جریان با یه لحظه اتصال کوتاه 5 آمپر میده و متصل کردن مقاومت 2 کیلو تاثیر بسیار ناچیزی در بهبود فاصله نیم آمپر تا 3 آمپر داشت.تقریبا هیچ
در ضمن ، بعد از اینکه بیزر رو ناشیانه خفه کرده بودم و 741 سوخته بود علی رغم اینکه 741 و بیزر رو تعویض کردم اما یه مشکل جدید پدید اومده
وقتی ولتاژ زیر حدود 4 تنظیم شده باشه با اتصال کوتاه خروجی یا کشیدن آمپر غیر مجاز LED کم نور روشن میشه و بیزر هم جون نداره صدا بکنه
اما اگه ولتاژ رو بالا ببرم علی رغم اینکه محدود کننده اجازه افزایش ولتاژ رو نمیده ولی نور LED قوی میشه و صدای بیزر هم اندکی بگوش میرسه
در ضمن با چرخاندن ولوم ولتاژ تغییری در ولتاژ بین پایه 2 و 3 ایجاد نمیشه
با توجه به تحلیل و چیزهایی که فهمیده بودم 741 رو خارج کردم.تثبیت کننده به خوبی کار میده و اگه سلکتور رو روی 17 ولت متناوب بگذارم (ماکزیمم 20 ولت)در 12 ولت 1 آمپر افت نداره
زنر 2.2 نو گذاشتم
اول نصب زنر دو سرش 2 ولت بود اما الآن شده 1.89
تا وقتی 741 نیست همه چیز خوبه
ولتاژ ها رو طبق عیب یابی بررسی کردم ایرادی نداشتند
جالب اینجاست وقتی 741 خارج از مداره دو پایه 2 و 3 آیسی از 0 ولت تا 1.87 ولت با چرخوندن ولوم جریان رو نشون میده اونم نه با فاصله ی عجیب و غریب بلکه بسیار معقول از 0 آروم آروم میرسه به 1.87
اما وقتی 741 رو نصب میکنم علاوه بر اینکه زور نداره در ولتاژ پایین بیزر و LED رو درست و حسابی روشن بکنه در همون ابتدای ولوم جریان (حدود نیم ولت در 2 و 3 آیسی) اجازه عبور حدود 3 آمپر رو میده
کدوم قطعات رو بررسی یا تعویض کنم؟

درود

تغذیه 741 هیچ ارتباطی با نمایش ولتاژ و جریان آمپرمتر ولتمتر پنلی نداره و تنها تصور ممکن این است که در مونتاژ یا نصب آمپرمتر ولتمتر پنلی اشتباه کردی و تغذیه این دو قطعه را مرتبط کردی.

تفاوت ناچیز ولتاژ زینر 2 ولتی اشکالی نداره.
در خصوص اضافه کردن مقاومت به ولوم جریان فقط گفتی اثری نداشت ، درحالیکه محاله.
اگر ولوم را تا انتها میچرخونی و 5 آمپر میده که ثابت میکنه مونتاژ بدرستی انجام نشده اما یک مقاومت با پایه انتهایی ولوم جریان سری کن که 5 آمپر نداه و ماکزیمم ۳ آمپر بده.
لذا من نمیدونم چکار کردی ولی بارها تاکید کردم تا زمانیکه بگی انجام دادم و نشد دراینصورت نمیدونم چه برداشتی داشتی و چکار کردی که نشد ، مگر علم غیب داشته باشم که ندارم.

دوباره مثال تکراری رو مطرح میکنم.
فرض کنیم توصیه کردم «« یک پیچ گوشتی بزرگ بخر و به سوراخ پشتش فرو کن ببین چی میشه.
و شما میگی انجام دادم و نشد. فقط جفتک انداخت.
لذا شما تصور کردی باید پیچ گوشتی را به ما‌تحت خر (الاغ) فرو کنی درحالیکه من توصیه کردم پیچ گوشتی را خریداری کن و به سوراخ محل آنتن و پشت برد بزن و گزارش کن.

لذا اینکه انجام دادم و نشد ۲زار برای من ارزش نداره و چیزی ازش نمی‌فهمم و بنتبع آن قادر به ارزیابی موضوع نیستم.

خیلی عجیبه که به ایراداتی برخورد کردی که یکنفر هم تابحال گزارش نکرده
لذا باید ایراداتی در مونتاژ داشه باشی
ضمنا عکس پشت و روی برد را بفرست.

سپاس



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

تغذیه 741 هیچ ارتباطی با نمایش ولتاژ و جریان آمپرمتر ولتمتر پنلی نداره و تنها تصور ممکن این است که در مونتاژ یا نصب آمپرمتر ولتمتر پنلی اشتباه کردی و تغذیه این دو قطعه را مرتبط کردی.

بنده در اتصالات ولتمتر آمپرمتر مشکل ندارم و بدرستی کار میکنند منتها آمپرمتر خودم رو حذف کردم و روپنلی متعارف رو جایگزین کردم چون از خودم یک شنت 1 اهمی داشت و برای فهمیدن دقیق جریان در اتصال کوتاه همین 1 اهم هم تاثیر داشت

تغذیه 741 درسته منتها در یکی از پست ها گفته بودید ولوم ولتاژ رو بچرخونم و ولتاژ 2 و 3 آیسی رو اندازه بگیرم و منم گزارش کردم که ولتاژ تغییری نمیکنه
در ضمن با راهنمایی خودتون به جای زنر 5 ولت و R13 با ثانویه جدا از ترانس و یکسوساز و 7805 تغذیه آمپرمتر رو تهیه کرده بودم و فقط گراند اون پل دیود با گراند مدار مشترکه

در خصوص اضافه کردن مقاومت به ولوم جریان فقط گفتی اثری نداشت ، درحالیکه محاله

گفتم اثرش بسیار ناچیز بود
من انتهای ولوم رو همون پایه ی متصل به R10 تشخیص دادم و 2 کیلو رو بین وسط و R10 قرار دادم
اونجایی که 3 آمپر بدون مقاومت میداد با مقاومت 2.8 آمپر میده
و در انتهای ولوم هم بجای 4.99 آمپر 4.8 آمپر میده
فاصله ها هم بطور محسوس زیاد نشد ودر کمتر از نصف دور ولوم جریان ، میرسه به 3 آمپر

آیا انتهای ولوم رو درست تشخیص دادم؟برای رسیدن به مطلوب (انتهای ولوم 3 آمپر بده) باید مقاومت رو افزایش بدم یا کاهش بدم؟ولوم 5 کیلو یا 10 کیلو جایگزین نکنم؟
ایراد کار از کجاست؟طبق تحلیل و طراحی شما نیازی به مقاومت بین وسط و انتها نیست. بدون 741 همین ولوم 2 کیلو بدون مقاومت سری از 0 تا 1.87 ولت رو بین 2 و 3 آیسی ایجاد میکنه اما با نصب 741 نفهم میشه!!!

بدون شک مونتاژ من عیب داره

ضمنا عکس پشت و روی برد را بفرست

برد در حال انتقال به جعبه هست و فعلا بازه
https://s24.picofile.com/file/8455573934/20221114_000907.jpg
https://s24.picofile.com/file/8455573950/20221114_000943.jpg
https://s24.picofile.com/file/8455573968/20221114_001113.jpg

ولوم ها ، بیزر ، LED ، ترانزیستور قدرت به خارج از برد منتقل شده اند
من نمیدونم مشکل از کجاست که دیگه حتی بیزر صدای درست و درمونی نداره،قبلا فاصله درجه ها در ولوم جریان خیلی کم بود ولی دیگه صدای بیزر و نور LED مشکل نداشت اما الآن اونم زیر 4 ولت درست نیست



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

بنده در اتصالات ولتمتر آمپرمتر مشکل ندارم و بدرستی کار میکنند منتها آمپرمتر خودم رو حذف کردم و روپنلی متعارف رو جایگزین کردم چون از خودم یک شنت 1 اهمی داشت و برای فهمیدن دقیق جریان در اتصال کوتاه همین 1 اهم هم تاثیر داشت

تغذیه 741 درسته منتها در یکی از پست ها گفته بودید ولوم ولتاژ رو بچرخونم و ولتاژ 2 و 3 آیسی رو اندازه بگیرم و منم گزارش کردم که ولتاژ تغییری نمیکنه
در ضمن با راهنمایی خودتون به جای زنر 5 ولت و R13 با ثانویه جدا از ترانس و یکسوساز و 7805 تغذیه آمپرمتر رو تهیه کرده بودم و فقط گراند اون پل دیود با گراند مدار مشترکه





گفتم اثرش بسیار ناچیز بود
من انتهای ولوم رو همون پایه ی متصل به R10 تشخیص دادم و 2 کیلو رو بین وسط و R10 قرار دادم
اونجایی که 3 آمپر بدون مقاومت میداد با مقاومت 2.8 آمپر میده
و در انتهای ولوم هم بجای 4.99 آمپر 4.8 آمپر میده
فاصله ها هم بطور محسوس زیاد نشد ودر کمتر از نصف دور ولوم جریان ، میرسه به 3 آمپر

آیا انتهای ولوم رو درست تشخیص دادم؟برای رسیدن به مطلوب (انتهای ولوم 3 آمپر بده) باید مقاومت رو افزایش بدم یا کاهش بدم؟ولوم 5 کیلو یا 10 کیلو جایگزین نکنم؟
ایراد کار از کجاست؟طبق تحلیل و طراحی شما نیازی به مقاومت بین وسط و انتها نیست. بدون 741 همین ولوم 2 کیلو بدون مقاومت سری از 0 تا 1.87 ولت رو بین 2 و 3 آیسی ایجاد میکنه اما با نصب 741 نفهم میشه!!!

بدون شک مونتاژ من عیب داره




برد در حال انتقال به جعبه هست و فعلا بازه
https://s24.picofile.com/file/8455573934/20221114_000907.jpg
https://s24.picofile.com/file/8455573950/20221114_000943.jpg
https://s24.picofile.com/file/8455573968/20221114_001113.jpg

ولوم ها ، بیزر ، LED ، ترانزیستور قدرت به خارج از برد منتقل شده اند
من نمیدونم مشکل از کجاست که دیگه حتی بیزر صدای درست و درمونی نداره،قبلا فاصله درجه ها در ولوم جریان خیلی کم بود ولی دیگه صدای بیزر و نور LED مشکل نداشت اما الآن اونم زیر 4 ولت درست نیست

درود

بزرگترین عاملی که نمیتونی به نتیجه مطلوبی برسی اینه که بدون تجربه کافی بعد از توصیه من گاها میری و بعد از مدت طولانی که بکلی فراموشم شده برمیگردی و مطالب متناقضی گزارش میکنی.
اساسا حالت‌هایی گزارش میکنی‌ که اولا در این تغذیه در صورت درستی مونتاژ اتفاق نمیافته و ثانیا تابحال احدی چنین ایراداتی گزارش نکرده.

اگه یکروز از گزارش سپری بشه به سختی بتونم بخاطر بیارم ولی به وفور منو اذیت کردی و بناچار کلیه پست های قبلی رو مطالعه کردم و توصیه ای کردم و رفتی که رفتی و دوباره بعد از مدتها برگشتی.

گرامی ارجمند بارها گفتم کجای ولوم جریان ۳ آمپر میده ؟ ولی پاسخ های عجیبی دادی و برای اولین بار در گزارش اخیر گفتی وسط ولوم ۳ آمپر میده .

دلیلش هم اینه که بسیاری از حقایق رو مخفی میکنی و یا پس از دستکاری‌های خودسرانه و جدیدی که اطلاع ندادی گزارش میکنی و من گیج میشم.



من با الکترونیک پیر شدم لذا هر تکونی به سیستم وارد کنی میفهمم چه اتفاقی میافته ولی همه رو با گزارشات باورنکردنی انکار کردی و قصد نداشتم این حقایق رو مطرح کنم ولی ناگزیرم کردی.


باور کن دیگه نمیتونم همه پست های قبلی رو بخونم . حتی تصاویری که برای گزارش بعدی شما ذخیره کرده بودم بدلیل تاخیر طولانی شما ، چند روز قبل حذف کردم خصوصا تصویر عجیبی از عملکرد ولوم جریان که ابتدا ۳ آمپر و سپس از صفر تا حدود ۲ آمپر مشخص کرده بودی و سوال کردم یعنی چی ؟ ولی پاسخی نگرفتم

و حالا میگی وسط ولوم ۳ آمپر و انتهای ولوم ۵ آمپر میده.

احتمالا از آی سی ۷۴۱ ناسالم و قطعات مشکوک استفاده میکنی و یا بدرستی مونتاژ نکردی.

ضمنا ولوم‌هایی که نصب کردی از انواع بسیار بد است . ولوم بزرگتر و مطمئن‌تر تهیه کن و بجای ۶۸/. موقتا با یک اهمی تست کن ببین چه تغییراتی حاصل میشه.


خاطرم هست که توصیه‌ای کردم تا ضمن بهبود سیستم مطابق میل شما ، ضمنا ایراد شما هم مشخص بشه ولی رفتی که رفتی و منم بدرستی خاطرم نیست.
افرادی که علاقمند و عاشق حرفه‌ای باشن حتی زمان خواب و استراحت به مشکل مربوطه فکر میکنن ولی شما با خونسردی کامل و با وجود تاکید مکررم که تاخیر نکنی اما بارها با تاخیر طولانی برگشتی .
شما که از الکترونیک بعنوان تفریح کم ارزش استفاده میکنی چرا مشکل را مطرح کردی ؟

سپاس



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

بزرگترین عاملی که نمیتونی به نتیجه مطلوبی برسی اینه که بدون تجربه کافی بعد از توصیه من گاها میری و بعد از مدت طولانی که بکلی فراموشم شده برمیگردی و مطالب متناقضی گزارش میکنی.
اساسا حالت‌هایی گزارش میکنی‌ که اولا در این تغذیه در صورت درستی مونتاژ اتفاق نمیافته و ثانیا تابحال احدی چنین ایراداتی گزارش نکرده.

اگه یکروز از گزارش سپری بشه به سختی بتونم بخاطر بیارم ولی به وفور منو اذیت کردی و بناچار کلیه پست های قبلی رو مطالعه کردم و توصیه ای کردم و رفتی که رفتی و دوباره بعد از مدتها برگشتی.

گرامی ارجمند بارها گفتم کجای ولوم جریان ۳ آمپر میده ؟ ولی پاسخ های عجیبی دادی و برای اولین بار در گزارش اخیر گفتی وسط ولوم ۳ آمپر میده .

دلیلش هم اینه که بسیاری از حقایق رو مخفی میکنی و یا پس از دستکاری‌های خودسرانه و جدیدی که اطلاع ندادی گزارش میکنی و من گیج میشم.



من با الکترونیک پیر شدم لذا هر تکونی به سیستم وارد کنی میفهمم چه اتفاقی میافته ولی همه رو با گزارشات باورنکردنی انکار کردی و قصد نداشتم این حقایق رو مطرح کنم ولی ناگزیرم کردی.


باور کن دیگه نمیتونم همه پست های قبلی رو بخونم . حتی تصاویری که برای گزارش بعدی شما ذخیره کرده بودم بدلیل تاخیر طولانی شما ، چند روز قبل حذف کردم خصوصا تصویر عجیبی از عملکرد ولوم جریان که ابتدا ۳ آمپر و سپس از صفر تا حدود ۲ آمپر مشخص کرده بودی و سوال کردم یعنی چی ؟ ولی پاسخی نگرفتم

و حالا میگی وسط ولوم ۳ آمپر و انتهای ولوم ۵ آمپر میده.

احتمالا از آی سی ۷۴۱ ناسالم و قطعات مشکوک استفاده میکنی و یا بدرستی مونتاژ نکردی.

ضمنا ولوم‌هایی که نصب کردی از انواع بسیار بد است . ولوم بزرگتر و مطمئن‌تر تهیه کن و بجای ۶۸/. موقتا با یک اهمی تست کن ببین چه تغییراتی حاصل میشه.


خاطرم هست که توصیه‌ای کردم تا ضمن بهبود سیستم مطابق میل شما ، ضمنا ایراد شما هم مشخص بشه ولی رفتی که رفتی و منم بدرستی خاطرم نیست.
افرادی که علاقمند و عاشق حرفه‌ای باشن حتی زمان خواب و استراحت به مشکل مربوطه فکر میکنن ولی شما با خونسردی کامل و با وجود تاکید مکررم که تاخیر نکنی اما بارها با تاخیر طولانی برگشتی .
شما که از الکترونیک بعنوان تفریح کم ارزش استفاده میکنی چرا مشکل را مطرح کردی ؟

سپاس

شما پیام سه هفته پیش رو ویرایش کرده بودید و گفته بودید مقاومت 2 کیلو اضافه کنم ببینم فاصله ها بهتر میشه یا نه ولی قبل ویرایش نوشته بودید دیگه پاسخ تکراری نمی‌دید و برم پست های قبل رو بخونم
منم به همین خاطر دیگه فقط پست های سابق و تحلیل رو مطالعه میکردم ولی نتیجه ای نگرفتم و بر حیرتم افزوده شد
حالا اولویت چیه ؟برم قطعات توصیه شده توسط شما رو تهیه کنم؟یا با همین آشغال ها گزارش کنم؟اول باید کاری کنم که انتهای ولوم 3 آمپر بده یا نه،همین حالا که 5 آمپر میده محل 3 آمپر رو تعیین کنم؟
امروز قطعات رو تهیه میکنم و عصر گزارش میدم
ولوم ولتاژ بدون ایراد کار می‌کنه و به خوبی تا 28 ولت رو کنترل می‌کنه
اون رو هم عوض کنم؟
ولوم مناسب عنوان خاصی داره؟یا به قطعه فروش بگم ولوم بزرگ؟
منظورتون اینجور ولوم هست؟
https://icworldco.com/product/ولوم-2کیلو-RV24
قیمتش بالا هست
741 نو چنتا خریدم دارم و مشکل باقی هست



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

شما پیام سه هفته پیش رو ویرایش کرده بودید و گفته بودید مقاومت 2 کیلو اضافه کنم ببینم فاصله ها بهتر میشه یا نه ولی قبل ویرایش نوشته بودید دیگه پاسخ تکراری نمی‌دید و برم پست های قبل رو بخونم
منم به همین خاطر دیگه فقط پست های سابق و تحلیل رو مطالعه میکردم ولی نتیجه ای نگرفتم و بر حیرتم افزوده شد
حالا اولویت چیه ؟برم قطعات توصیه شده توسط شما رو تهیه کنم؟یا با همین آشغال ها گزارش کنم؟اول باید کاری کنم که انتهای ولوم 3 آمپر بده یا نه،همین حالا که 5 آمپر میده محل 3 آمپر رو تعیین کنم؟
امروز قطعات رو تهیه میکنم و عصر گزارش میدم
ولوم ولتاژ بدون ایراد کار می‌کنه و به خوبی تا 28 ولت رو کنترل می‌کنه
اون رو هم عوض کنم؟
ولوم مناسب عنوان خاصی داره؟یا به قطعه فروش بگم ولوم بزرگ؟
منظورتون اینجور ولوم هست؟
https://icworldco.com/product/ولوم-2کیلو-RV24
قیمتش بالا هست
741 نو چنتا خریدم دارم و مشکل باقی هست

درود

بنابرین ایراد دیگر شما ، صرفه‌جویی در قیمت قطعاته که از هر قطعه مشکوکی استفاده میکنی و بنظر میرسه از خازن صافی کوچکتری هم استفاده کردی که ارزون‌تر باشه و لذا با ایرادات عجیبی مواجه میشی.
ضمنا بدون صداقت هرگز نتیجه نمیگیری .

این ولوم‌ها ارزشی نداره و باید ولوم های با پدر مادر تهیه کنی که بزرگتره و حدود دو برابر ایناست.

اساسا صدمه زدن به این تغذیه کار ساده‌ای نیست ولی با شیوه‌ای که کار میکنی توفیق این شاهکار را بدست آوردی .

سپاس



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

بنابرین ایراد دیگر شما ، صرفه‌جویی در قیمت قطعاته که از هر قطعه مشکوکی استفاده میکنی و بنظر میرسه از خازن صافی کوچکتری هم استفاده کردی که ارزون‌تر باشه و لذا با ایرادات عجیبی مواجه میشی.
ضمنا بدون صداقت هرگز نتیجه نمیگیری .

این ولوم‌ها ارزشی نداره و باید ولوم های با پدر مادر تهیه کنی که بزرگتره و حدود دو برابر ایناست.

اساسا صدمه زدن به این تغذیه کار ساده‌ای نیست ولی با شیوه‌ای که کار میکنی توفیق این شاهکار را بدست آوردی .

سپاس

4 تا قطعه فروشی شهرمون که نسبتا تنوع خوبی داشتند ولوم بزرگ نداشتند
البته یکدوم 500 کیلو و 10 کیلو داشت که بدرد نمیخوره

این آخر هفته میرم اصفهان امیدوارم اونجا پیدا بشه



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

4 تا قطعه فروشی شهرمون که نسبتا تنوع خوبی داشتند ولوم بزرگ نداشتند
البته یکدوم 500 کیلو و 10 کیلو داشت که بدرد نمیخوره

این آخر هفته میرم اصفهان امیدوارم اونجا پیدا بشه

درود

ولوم بزرگتر بهتره ولی اگه بزرگ نیست لااقل جنس بهتری داشته باشه.

باید چند دستگاه اوراق بقیمت نازل داشته باشی و از قطعاتش استفاده کنی.

احتمالا ناهنجاری درجه‌بندی ولوم هم بدلیل مقاومت غیرخطی آن است که در برخی از ولوم ها متفاوت و نامناسب است.

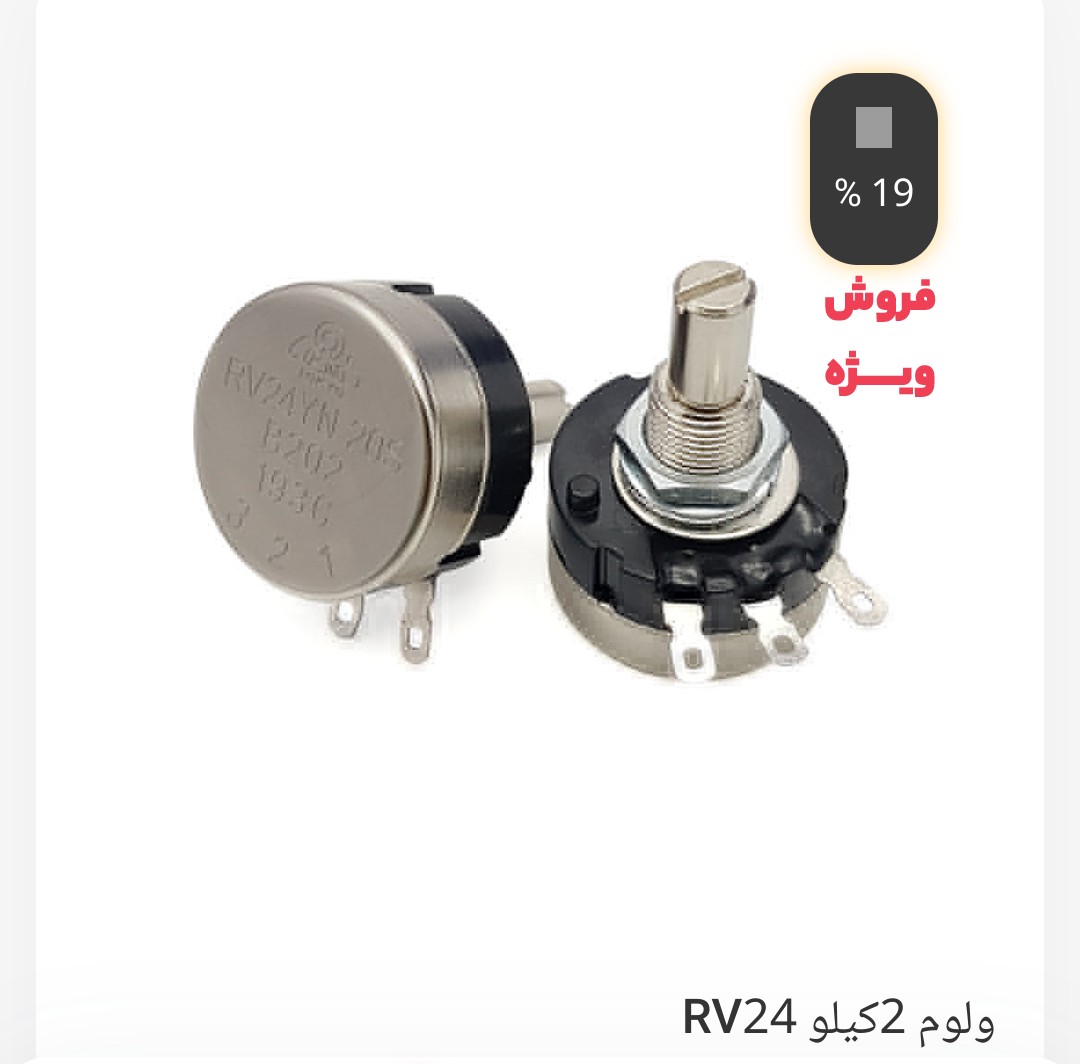

ولومی که در پست ۱۵۸۴ معرفی کردی خوبه ( تصویر زیر)
سپاس
