تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود بر شما استاد عزیزم

به روی چشم مسیر های مشخص شده توسط شما رو حتما پهن در نظر خواهم گرفت.
فضای بین دو خازن هم از این جهت کمی فاصله دار گرفتم چون میترسیدم فاصله کم دو پایه باعث جرقه یا اتصال بشه. اما حتما اصلاح خواهم کرد.
ضمنا اگر مایل باشید و در صورتی که امکان باشه و فضا هم داشته باشم می خوام قسمت محدود کننده رو در یک برد جدا طراحی کنم که اولا از برد اصلی سوا باشه و ثانیا به صورت عمودی بوسیله پین هدر بر روی برد قرار بگیره. مزیت این کار اینه که برد اصلی خیلی کوچیک میشه.

در مورد D5 ممکنه بفرمائید وظیفه این ترانزیستور چی هست و پایه های بیس و امیتر به کجا باید متصل بشه؟ (البته کلکتور رو که فرمودید به پایه 1 آیسی 317 میره)
آیا خود D5 بایستی حذف بشه؟
سپاس

درود

اگه تصور میکنی در حجم برد موثره اجرا کن ولی اگه دو تیکه بشه طالب کمتری داره.

ازآنجاکه وظیفه d5 نکته قابل تاملی داره لذا مورد سوال من بوده و در همین تاپیک سوال کردم که چه وظیفه ای داره؟
اگه در آینده جهت بهبود و ارتقاء نیاز بشه ترانزیستور تیپ منفی bc639 جایگزین میشه و لذا بیس به آند و امیتر به کاتد d5 و کلکتور به پایه 1 رگلاتور متصل میشه و d5 حذف میشه.

سپاس



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

پس بجای مشکی ضخیم ، سیم قرمز ضخیم را به گراند متصل کنید و مشکی نازک را هم به گراند متصل کنی
دراینصورت از سیم مشکی ضخیم بعنوان خروجی منفی تغذیه استفاده کنید و به بار متصل کنید ببینید آمپر درست نشون میده ؟
(بدیهی است که باید مثبت خروجی تغذیه مانند سابق استفاده بشه و به بار متصل بشه.

اضافه کردن تعداد دوری با سیم ضخیم تر به ثانویه ترانس هیچ اشکالی نداره .
سیم ضخیم تر ، فقط فضای بیشتری اشغال میکنه .

بطور کلی ، تا جائیکه فضای ترانس اجازه میده باید از سیم ضخیم تر استفاده بشه تا فضای خالی نداشته باشیم.
و لذا این نکته طلایی سیم پیچی را بخاطر داشته باش که پس از تحقیقات و تجربه کافی بدست آوردم و در منبع و کتابی پیدا نمیکنی که یکی از مشخصات سیم پیچ ایده آل ترانس ها و الکتروموتورها اینه که بقدری سیم ها ضخیم تر باشند که فضای خالی باقی نمونه.
محاسباتی که فضای خالی بجا بگذاره ، قطعا علمی نیست و یا خطایی در محاسبه اتفاق افتاده .
بعبارت دیگر ترانسی که فضای خالی داره یعنی ضخامت سیم ها با ناشیگری محاسبه شده و از پتانسیل ترانس و الکتروموتور بخوبی استفاده نشده و بمیزان فضای خالی ، قابلیت و توانایی ترانس تلف شده و بلااستفاده گردیده.

با توجه به ظاهر و ابعاد این ترانس اگه ولتاژ ثانویه ۱۸ ولت باشه احتمالا در ۱۲ ولت میتونه ۳ آمپر بده.

سپاس

سلام استاد
من از یه تلویزیون اوراق کن یه ترانس گرفتم بزرگ تر از مال خودم که خروجی متناوب اون در بی باری 13 ولت هست و ادعا میکرد 3 آمپر میده
با ارمیچر 12 ولت سشواری 11 ولت شد روی 0.9 آمپر
پس بدم؟
روی این ترانس نوشته 12 ولت
بهش بگم از توی اوراقی ها چه ترانسی پیدا بکنه برام؟
خروجی چند ولت؟دوبل یا تک؟
مشخصات ظاهری هرچی به ذهنتون رسید بفرمایید



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام استاد
من از یه تلویزیون اوراق کن یه ترانس گرفتم بزرگ تر از مال خودم که خروجی متناوب اون در بی باری 13 ولت هست و ادعا میکرد 3 آمپر میده
با ارمیچر 12 ولت سشواری 11 ولت شد روی 0.9 آمپر
پس بدم؟
روی این ترانس نوشته 12 ولت
بهش بگم از توی اوراقی ها چه ترانسی پیدا بکنه برام؟
خروجی چند ولت؟دوبل یا تک؟
مشخصات ظاهری هرچی به ذهنتون رسید بفرمایید

درود

در تلویزیون سیاه و سفید ۱۲ یا ۱۴ اینچ‌ معمولا ترانس ۱۲ ولت یا ۱۶ ولت سروسط یا دوبل هست که جریانش برای شما مناسبه.

اما هر ترانسی که وزنش بیش از ۱،۵ کیلو باشه قدرت مناسبی داره و اگه ولتاژ مناسبی نداشته باشه میتونی به روشی که در پست های قبل معرفی کردم ولتاژهای دلخواه را بسادگی بسازی.

هر چقدر ترانس بزرگتر باشه جریان بیشتری میده ، اما غالبا به جریان بیش از 1 آمپر نیاز نداری و الکی حرص میزنی.

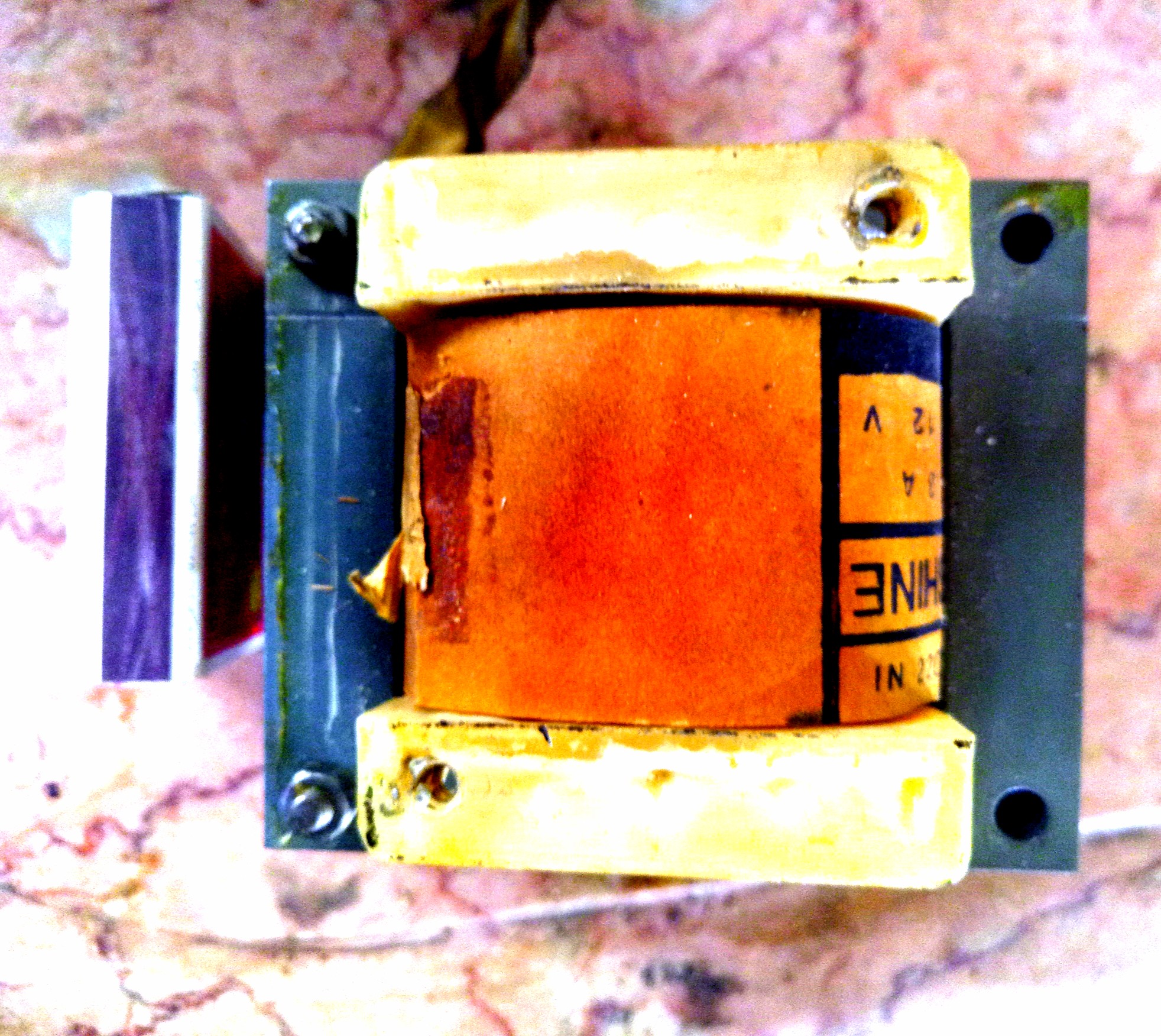

تصویر یک نمونه ترانس که برای شما مناسبه در کنار قوطی کبریت که اندازه های آنرا قابل تصور میکنه ، پیوست است.

ترانس ۱۳ ولتی که با جریان حدود 1 آمپر ۱۱ ولت شده قطعا یک کیلو هم نیست و کوچکتره .
اما جز ولتاژ هیچ مشخصات دیگری از ترانس اعلام نکردی و توقع داری ارزیابی کنم ؟

سپاس



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

در تلویزیون سیاه و سفید ۱۲ یا ۱۴ اینچ‌ معمولا ترانس ۱۲ ولت یا ۱۶ ولت سروسط یا دوبل هست که جریانش برای شما مناسبه.

اما هر ترانسی که وزنش بیش از ۱،۵ کیلو باشه قدرت مناسبی داره و اگه ولتاژ مناسبی نداشته باشه میتونی به روشی که در پست های قبل معرفی کردم ولتاژهای دلخواه را بسادگی بسازی.

هر چقدر ترانس بزرگتر باشه جریان بیشتری میده ، اما غالبا به جریان بیش از 1 آمپر نیاز نداری و الکی حرص میزنی.

تصویر یک نمونه ترانس که برای شما مناسبه در کنار قوطی کبریت که اندازه های آنرا قابل تصور میکنه ، پیوست است.

ترانس ۱۳ ولتی که با جریان حدود 1 آمپر ۱۱ ولت شده قطعا یک کیلو هم نیست و کوچکتره .
اما جز ولتاژ هیچ مشخصات دیگری از ترانس اعلام نکردی و توقع داری ارزیابی کنم ؟

سپاس
مشاهده فایل‌پیوست 184350

یه صوتی تصویری یه ترانس ۱۶ولت دوبل نشونم داد ولی نفروخت احتمالا همون منظور شماست
اون شاخص وزنی خیلی خوبه :biggrins:
من حرص جریان زیاد رو نمی‌زنم ۱۲ ولت ۲امپر توقع زیادی نیست
بابت ارسال تصویر هم ممنون
اون ترانس یک کیلو بود تقریباً و پس دادمش
چنتا سوال:
1. تعداد دور ثانویه بر چه مؤلفه ای در خروجی اثر گذاره؟ولتاژ؟آمپر؟هر دو؟با افزایش دور ولتاژ و آمپر با هم زیاد میشند؟
2.ضخامت سیم چه نقشی در ولتاژ یا آمپر داره؟
3.ابعاد هسته چه نقشی در کیفیت برق خروجی داره؟
4.میتونم مثلاً سیم با ضخامت 1میلیمتر یا بیشتر بخرم و خودم ثانویه رو بپیچم؟اگه فضای دور هسته کامل پر بشه با سیم ضخیم ولی تعداد دور کم باشه ولتاژ پایینی به دست میاد؟



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

یه صوتی تصویری یه ترانس ۱۶ولت دوبل نشونم داد ولی نفروخت احتمالا همون منظور شماست
اون شاخص وزنی خیلی خوبه :biggrins:
من حرص جریان زیاد رو نمی‌زنم ۱۲ ولت ۲امپر توقع زیادی نیست
بابت ارسال تصویر هم ممنون
اون ترانس یک کیلو بود تقریباً و پس دادمش
چنتا سوال:
1. تعداد دور ثانویه بر چه مؤلفه ای در خروجی اثر گذاره؟ولتاژ؟آمپر؟هر دو؟با افزایش دور ولتاژ و آمپر با هم زیاد میشند؟
2.ضخامت سیم چه نقشی در ولتاژ یا آمپر داره؟
3.ابعاد هسته چه نقشی در کیفیت برق خروجی داره؟
4.میتونم مثلاً سیم با ضخامت 1میلیمتر یا بیشتر بخرم و خودم ثانویه رو بپیچم؟اگه فضای دور هسته کامل پر بشه با سیم ضخیم ولی تعداد دور کم باشه ولتاژ پایینی به دست میاد؟

درود

هرچند اهل مطالعه نیستی
اما در تاپیک ترانس ، پاسخ کلیه سوالات شما تقدیم شده.
https://www.irantk.ir/threads/10224...صوص-ترانس-ها-)?p=572858&viewfull=1#post572858
بطوریکه افزایش قطر یا ضخامت سیم ، موجب افزایش جریاندهی میشه ولی قدرت ترانس هم ملاک است ، زیرا ترانسی که قدرتش پایین باشه حجم کوچکی داره و اگه مثلا با ۱۰۰ دور سیم ولتاژ ۱۰ ولت میده دراینصورت اگه از سیم بسیار ضخیم استفاده کنی ، جا نمیشه و مثلا بیشتر از 5 دور جا نمیشه و دراینصورت فقط نیم ولت میده.

ابتدا ترانس بزرگ و سنگین تهیه کن تا بعد.

سپاس



[ali099]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

عالی بود استاد
ممنون از توضیحات کاملتون



[Musa_ayden]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام و عرض ادب
آیا این ترانس که برای آمپلی فایر هست برای این منبع تغذیه مناسب و قابل استفاده هست؟
۵ سیم در ورودی ۴ سیم در خروجی وزن ۲ کیلو

با تشکر



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام و عرض ادب
آیا این ترانس که برای آمپلی فایر هست برای این منبع تغذیه مناسب و قابل استفاده هست؟
۵ سیم در ورودی ۴ سیم در خروجی وزن ۲ کیلو

با تشکر

درود

این ترانس برای تبدیل ولتاژ برق شهر به ولتاژهای پایین تر سیم پیچی نشده و ترانس صوتی آمپلیفایر است.
فقط میتونی از هسته این ترانس استفاده کنی و برای تبدیل ولتاژ برق شهر به حدود 18 ولت سیم پیچی کنی.

سپاس



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام
خسته نباشید
تغذیه رو چند ماهی هست مونتاژ کرده و استفاده میکنم
تا اینکه امروز خواستم این ولت متر آمپر متر رو جایگزین پنلی بکنم
https://www.irantk.ir/threads/109393-ولتمتر-آمپر-متر-ic-7107-قابل-ارتقاء-تا-۳۰۰-امپر-دی-سی

اما چون جریان کمه نمیتونه این ولت متر جدید رو روشن بکنه
اشتباها گراند به زینر 5 ولت متصل شد و بعد از اون پیوسته LED روشنه و بیزر بوق میزنه
مراحل عیب یابی رو طی کردم و طی اون فهمیدم هم TIP35/B778/LM317 سالم هستند
آپ امپ رو که قرار میدم مشکل برقرار میشه
741 سالم هم گذاشتم همین داستان برقرار بود
LED رو عوض کردم مشکل حل نشد
زینر 5 ولت رو خارج کردم باز هم حل نشد
در ضمن همه ی ولتاژها در ترانزیستورها و آپ امپ درست بود
دوتا سؤال:
چجوری جریان 5 ولت رو افزایش بدم؟مقاومت 2 کیلو رو کم بکنم؟
چجوری اختلال ناشی از آپ امپ رو برطرف بکنم؟

درود آقای کمالی
بنده به جای مقاومت 2 کیلو یه 100 اهم گذاشتم تا ولتمتر آمپرمتر خودم روشن بشه
اما الآن متوجه شدم مقاومت 100 اهم داغ میکنه و کمی هم تیره شده
چه راه حلی به نظرتون میرسه که هم جریان خوبی بگیرم هم به زینر و مقاومت آسیب وارد نشه



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود آقای کمالی
بنده به جای مقاومت 2 کیلو یه 100 اهم گذاشتم تا ولتمتر آمپرمتر خودم روشن بشه
اما الآن متوجه شدم مقاومت 100 اهم داغ میکنه و کمی هم تیره شده
چه راه حلی به نظرتون میرسه که هم جریان خوبی بگیرم هم به زینر و مقاومت آسیب وارد نشه

درود

مقصود شما اینه که ابتدا تحقیق کنم کدوم 2 کیلو مورد نظر شماست ؟

نقشه مورد نظر را ارسال و لوکیشن مقاومت را مشخص فرمایید.
اگر مورد نظر شما r13 هست ،
با توجه به جریان ناچیز ولتمتر آمپرمترهای پنلی معمول و رایج بنظر میرسه ولتاژ ترانس شما کمتر از ۱۸ ولت است که اشکالی نداره اما با استفاده از رگلاتور رفع میشه و یا ولتمتر آمپرمتر خاصی استفاده فرمودید که جریان قابل توجهی نیاز داره و بازم اشکالی نداره و با رگلاتور بشرح زیر رفع میشه.

در هر صورت از رگلاتور ۵ ولتی بجای DZ3 و R13 و بشرح زیر استفاده کنید
بطوریکه خروجی رگلاتور را به محل نقطه مشترک مقاومت و زینر فوق الذکر متصل کنید
و ورودی رگلاتور را به محل پایه دیگر مقاومت فوق متصل کنید که درواقع به خروجی دیود پل متصل بشه
و پایه وسط یا GND رگلاتور را به جای محل آند زینر ( GND تغذیه ) متصل فرمایید .

البته باید دیود و مقاومت فوق الذکر نیز حذف شود .


سپاس
