پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

حالا این یه گزارش خوب و کامله ممنون.

اینکه حداکثر ولتاژ خروجی چند ولت کمتر از سوئیچینگ میشه طبیعی هست ولی میتونی از تغذیه سوئیچیگ با ولتاژ بالا استفاده کنی
اما برای افت ۳/. ولتی ولتاژ خروجی راهی به ذهنم نمیرسه و مربوط به سه تا دیود هست که ولتاژشون در بارهای مختلف اندکی تغییر میکنه
البته ممکنه بتونم کمترش کنم ولی شبیه تغذیه اول که میخکوب میشه درنمیاد.

بجای ۳ دیود از یک زینر ۲،۲ الی ۳ ولت استفاده و تست کن ببین بهتر نمیشه ؟
ولی باید جهت زینر را برعگس دیود نصب کنی.
یعنی کاتد زینر به پایه وسط ۳۱۷ و آند زینر را به جای پایه وسط ۳۱۷ روی برد متصل کن قطعا افت ولتاژ بارداری و بی باری کمتر میشه.
اگه بهتر بشه یکی دو تا کلک دیگه بهش اضافه میکنم که افت ولتاژ خیلی کمتر بشه.
آیا میتونی ۴ دور سیم شارلاکدار ( نازک هم باشه مهم نیست) دور هسته ترانس سوئیچینگ بپیچی ؟
اگه بتونی بپیچی این تغذیه شبیه اولش میشه ولی بهتره تغذیه سوییچنگ ۲۴ ولتی پیدا کنی که در پایان کار ، ناگزیر به تعویض سوئیچبنگ نباشی.

سیم شارلاکدار همون سیم ترانس هست و میتونی از ترانس اوراق استفاده کنی.

سپاس

درود
استاد س دیود رو در اوردم زنر ۲.۲ ولت نصب کردم ولتاژ خروجی رو روی ۵.۲ تنظیم کردم لامپ ۱۲ ولت ۲۱ وات نصب کردم ولتاژ اومد روی ۴.۷ تازه ثابت نبود بازم در حالیکه بار وصل بود هی ۴.۷ و ۴.۶ میشد
سیم مسی ۱.۲ میل دارم بکار میاد برای پیچیدن دور ترانس؟ تونستنشو میتونم ولی میشه دلیلشو بگید منم یکم سر در بیارم ؟ اگه مشکل از اونه اداپتور ۱۲ ولت ۵ امپر هم دارم اگه میخواین با اون تست کنم گزارش کنم
برای جریانش باید چیکار کنیم ؟ اگه ولتاژ ۰ ولت نخایم و از همون ۲ شروع بشه مشکل افت ولتاژ حل میشه ؟
سپاس



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود
استاد س دیود رو در اوردم زنر ۲.۲ ولت نصب کردم ولتاژ خروجی رو روی ۵.۲ تنظیم کردم لامپ ۱۲ ولت ۲۱ وات نصب کردم ولتاژ اومد روی ۴.۷ تازه ثابت نبود بازم در حالیکه بار وصل بود هی ۴.۷ و ۴.۶ میشد
سیم مسی ۱.۲ میل دارم بکار میاد برای پیچیدن دور ترانس؟ تونستنشو میتونم ولی میشه دلیلشو بگید منم یکم سر در بیارم ؟ اگه مشکل از اونه اداپتور ۱۲ ولت ۵ امپر هم دارم اگه میخواین با اون تست کنم گزارش کنم
برای جریانش باید چیکار کنیم ؟ اگه ولتاژ ۰ ولت نخایم و از همون ۲ شروع بشه مشکل افت ولتاژ حل میشه ؟
سپاس

درود

سیمی که بجای زینر DZ1 گذاشته بودی کنار بگذار.

پایه وسط ۳۱۷ را سر جاش لحیم کن و دیود زینر اضافی را کنار بگذار

یک آداپتور ۶ یا ۷ ولتی پیدا کن و سر مثبت آداپتور را به منفی خروجی ( یا بجای پایه کاتد Dz1 )
و سر منفی آداپتور را به جای پایه آند DZ1 متصل و تست و گزارش کن.
البته برای صفر ولت خروجی باید پتانسیومتر vr1 را تنظیم کنی.

به وقتش روی جریان کار میکنیم.

اگه فقط آداپتور ۱۲ ولت داری زینر 7 ولتی DZ1 و مقاومت ۴۷۰ اهمی R12 را سر جاش بگذار و سر منفی آداپتور ۱۲ ولتی را به اون پایه ۴۷۰ اهم لحیم کن که به زینر متصل نیست .

بقیه موارد فرق نمیکنه.
فردا میبینم چیکار کردی الان کاری برام پیش اومده.

سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

سیمی که بجای زینر DZ1 گذاشته بودی کنار بگذار.

پایه وسط ۳۱۷ را سر جاش لحیم کن و دیود زینر اضافی را کنار بگذار

یک آداپتور ۶ یا ۷ ولتی پیدا کن و سر مثبت آداپتور را به منفی خروجی ( یا بجای پایه کاتد Dz1 )
و سر منفی آداپتور را به جای پایه آند DZ1 متصل و تست و گزارش کن.
البته برای صفر ولت خروجی باید پتانسیومتر vr1 را تنظیم کنی.

به وقتش روی جریان کار میکنیم.


سپاس

درود
سیمی که به جایه زنر ۷ ولتی بود و کلا کنار بزارم و جاش خالی میمونه
ورودی تغذیرو باید جدا کنم ؟ همون سوئیچینگه؟ اگه باید جدا کنم همونو روی ۶یا ۷ ولت تنظیم کنم متصل کنم به محلی که گفتین چطوره ؟ شارژر نوکیا هم دارم فکر کنم ۶.۸ ولت اینا بده دقیق یادم نیست
پایه ۳۱۷ هم که جاش میزارم دیود و بر میدارم ۲۲۰ اهمی رم بزنم سر جاش درسته؟
یعنی اداپتور ۶ یا ۷ ولتی ورودی ما میشه و با اون تست میکنیم تغذیرو ؟ درست فهمیدم ؟ یا قراره چه کاری کنیم؟
سپاس



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود
سیمی که به جایه زنر ۷ ولتی بود و کلا کنار بزارم و جاش خالی میمونه
ورودی تغذیرو باید جدا کنم ؟ همون سوئیچینگه؟ اگه باید جدا کنم همونو روی ۶یا ۷ ولت تنظیم کنم متصل کنم به محلی که گفتین چطوره ؟ شارژر نوکیا هم دارم فکر کنم ۶.۸ ولت اینا بده دقیق یادم نیست
پایه ۳۱۷ هم که جاش میزارم دیود و بر میدارم ۲۲۰ اهمی رم بزنم سر جاش درسته؟
یعنی اداپتور ۶ یا ۷ ولتی ورودی ما میشه و با اون تست میکنیم تغذیرو ؟ درست فهمیدم ؟ یا قراره چه کاری کنیم؟
سپاس

درود

روش خودتو توضیح دادی یا پست منو خوندی.
کجا گفتم سوئیچیک را کنار بگذار؟
جز مواردی که گفتم به چیزی دست نزن

پایه های ۲۲۰ اهمی و ۳۱۷ سر جای اولشون نصب باشن که گویی هنوز دستکاری نکردی
اگه آداپتور ۱۲ ولتی داری زینر Dz1 و مقاومت ۴۷۰ اهمی باید نصب بشه
و اگه آداپتور 7 ولتی پاری زینر Dz1 و مقاومت ۲۲۰ اهمی نیاز نیست و جاشون خالی باشه.

سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

روش خودتو توضیح دادی یا پست منو خوندی.
کجا گفتم سوئیچیک را کنار بگذار؟
جز مواردی که گفتم به چیزی دست نزن

پایه های ۲۲۰ اهمی و ۳۱۷ سر جای اولشون نصب باشن که گویی هنوز دستکاری نکردی
اگه آداپتور ۱۲ ولتی داری زینر Dz1 و مقاومت ۴۷۰ اهمی باید نصب بشه
و اگه آداپتور 7 ولتی پاری زینر Dz1 و مقاومت ۲۲۰ اهمی نیاز نیست و جاشون خالی باشه.

سپاس

درود
اداپتور ۱۲ ولت دارم زنر ۱ و ۴۷۰ اهمیو نصب میکنم و اداپتور رو هم نصب میکنم و گزارش میکنم سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

سیمی که بجای زینر DZ1 گذاشته بودی کنار بگذار.

پایه وسط ۳۱۷ را سر جاش لحیم کن و دیود زینر اضافی را کنار بگذار

یک آداپتور ۶ یا ۷ ولتی پیدا کن و سر مثبت آداپتور را به منفی خروجی ( یا بجای پایه کاتد Dz1 )
و سر منفی آداپتور را به جای پایه آند DZ1 متصل و تست و گزارش کن.
البته برای صفر ولت خروجی باید پتانسیومتر vr1 را تنظیم کنی.

به وقتش روی جریان کار میکنیم.

اگه فقط آداپتور ۱۲ ولت داری زینر 7 ولتی DZ1 و مقاومت ۴۷۰ اهمی R12 را سر جاش بگذار و سر منفی آداپتور ۱۲ ولتی را به اون پایه ۴۷۰ اهم لحیم کن که به زینر متصل نیست .

بقیه موارد فرق نمیکنه.
فردا میبینم چیکار کردی الان کاری برام پیش اومده.

سپاس

سلام استاد وقت بخیر
اداپتور ۸ ولت دارم با ۱۲.۲ که فکر کنم موقع متصل شدن بار ولتاژش ۱۲ میشه
یه رگلاتور ۱۲ ولت برداشتم ورودی بهش سوئیچینگ وصل کردم خروجیشم گرفتم میزون ۱۲ ولت هست
زنر ۷ ولتی و ۴۷۰ اهمی هم متصل کردم
پایه وسط رگلاتور رو سر جاش گذاشتم و ۲۲۰ اهمیم همینطور سرجاش لحیم کردم روی برد
منظورتون از اینکه اون سر ۴۷۰ اهمی که به زینر متصل نیست یعنی چی من دیدم یه طرفش میره به پتانسیو متر به طرف دیگشم میره به خازنو دیود و ...
به کدوم سمت ۴۷۰ اهمی باید متصل کنم ولتاژو؟
سپاس



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

سلام استاد وقت بخیر
اداپتور ۸ ولت دارم با ۱۲.۲ که فکر کنم موقع متصل شدن بار ولتاژش ۱۲ میشه
یه رگلاتور ۱۲ ولت برداشتم ورودی بهش سوئیچینگ وصل کردم خروجیشم گرفتم میزون ۱۲ ولت هست
زنر ۷ ولتی و ۴۷۰ اهمی هم متصل کردم
پایه وسط رگلاتور رو سر جاش گذاشتم و ۲۲۰ اهمیم همینطور سرجاش لحیم کردم روی برد
منظورتون از اینکه اون سر ۴۷۰ اهمی که به زینر متصل نیست یعنی چی من دیدم یه طرفش میره به پتانسیو متر به طرف دیگشم میره به خازنو دیود و ...
به کدوم سمت ۴۷۰ اهمی باید متصل کنم ولتاژو؟
سپاس

درود

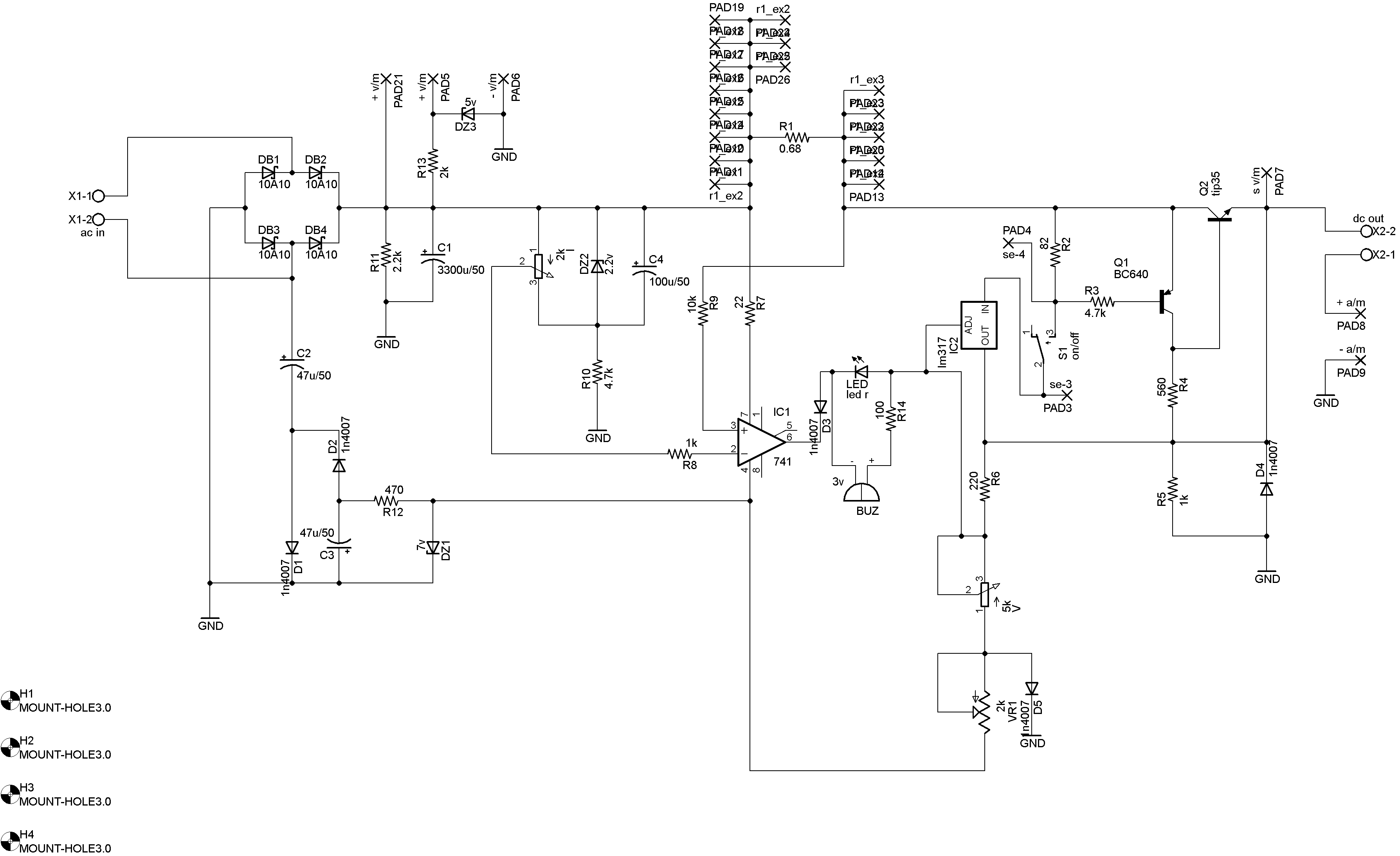

یک پایه R12 که ۴۷۰ اهمی هست به پتانسیومتر و زینر متصل شده که باهاش کاری نداری و پایه دیگه به دیود متصل شده که باید منفی آداپتور ۱۲ ولتی را به این پایه متصل کنی درواقع باید منفی آداپتور ۱۲ ولتی را به جای آند D2 یا بجای پایه منفی خازن c3 متصل کنی .

و مثبت آداپتور را به منفی خروجی تغذیه متصل کن.

باید کلا درست بشه هم جریان و هم ولتاژ

سپاس


مشاهده فایل‌پیوست 171896



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

یک پایه R12 که ۴۷۰ اهمی هست به پتانسیومتر و زینر متصل شده که باهاش کاری نداری و پایه دیگه به دیود متصل شده که باید منفی آداپتور ۱۲ ولتی را به این پایه متصل کنی درواقع باید منفی آداپتور ۱۲ ولتی را به جای آند D2 یا بجای پایه منفی خازن c3 متصل کنی .

و مثبت آداپتور را به منفی خروجی تغذیه متصل کن.

باید کلا درست بشه هم جریان و هم ولتاژ

سپاس


مشاهده فایل‌پیوست 171896

درود استاد قطعاتی که حذف کردیم که دیگه نمیخاد سوار بشن ؟ مثل همون خازن c3
سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

یک پایه R12 که ۴۷۰ اهمی هست به پتانسیومتر و زینر متصل شده که باهاش کاری نداری و پایه دیگه به دیود متصل شده که باید منفی آداپتور ۱۲ ولتی را به این پایه متصل کنی درواقع باید منفی آداپتور ۱۲ ولتی را به جای آند D2 یا بجای پایه منفی خازن c3 متصل کنی .

و مثبت آداپتور را به منفی خروجی تغذیه متصل کن.

باید کلا درست بشه هم جریان و هم ولتاژ

سپاس


مشاهده فایل‌پیوست 171896

سلام استاد ممنون درست شد
استاد به سوال برای اینکه خروجی ولتاژ ۵ ولت بهمون بده ورودی چند ولت باید بهش بدیم ؟ ۳۰ بدیم ؟ یا ۳۳
سپاس



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

سلام استاد ممنون درست شد
استاد به سوال برای اینکه خروجی ولتاژ ۵ ولت بهمون بده ورودی چند ولت باید بهش بدیم ؟ ۳۰ بدیم ؟ یا ۳۳
سپاس

درود

حالا باید یک سوئیچینگ ۲۴ ولت پیدا کنی بجای ترانس بذاری که در خروجی تغذیه تا حدود ۲۲ ولت بده
خازن بزرگ و دیود پل هم نیاز نداره و میتونی حذف کنی و خروجی سوئیچینگ را بجهی پایه های خازن بزرگ متصل کن.

بعد ۳ یا ۴ دور سیم دور هسته سوئیچینگ بپیچ ( سیم نازک هم اشکال نداره ولی شارلاکدار باشه) و با یک دیود فرکانس بالا و خازن ۱۰ الی ۲۰ میکرو یکسو کن که حدود ۹ الی ۱۲ ولت بده یعنی ۹ ولت هم کافیه و اینو بجای آداپتور استفاده کن.
اگه دیدی ولتاژ کمتر داد باید تعداد دور را بیشتر کنی

برای اینکه تا ۵ ولت بهت بده سوئیچینگ ۱۲ ولتی خوبه و احتمالا تا ۱۰ ولت بخوبی در خروجی میده و در این روش ولتاژ را خیلی کم نمیکنه.

با همین شرایط باید فقط چند دور سیم و یک دیود و خازن را بجای آداپتور استفاده کنی .
بنابرین قطعاتی که حذف شده دیگه نیاز نداره
البته اگه بخوای از آداپتور هم استفاده کنی اشکال نداره.

فقط اشکالش اینه که سوئیچینگ دریای نویز داره و برای تعمیر و تحقیق بدرد نمیخوره.
