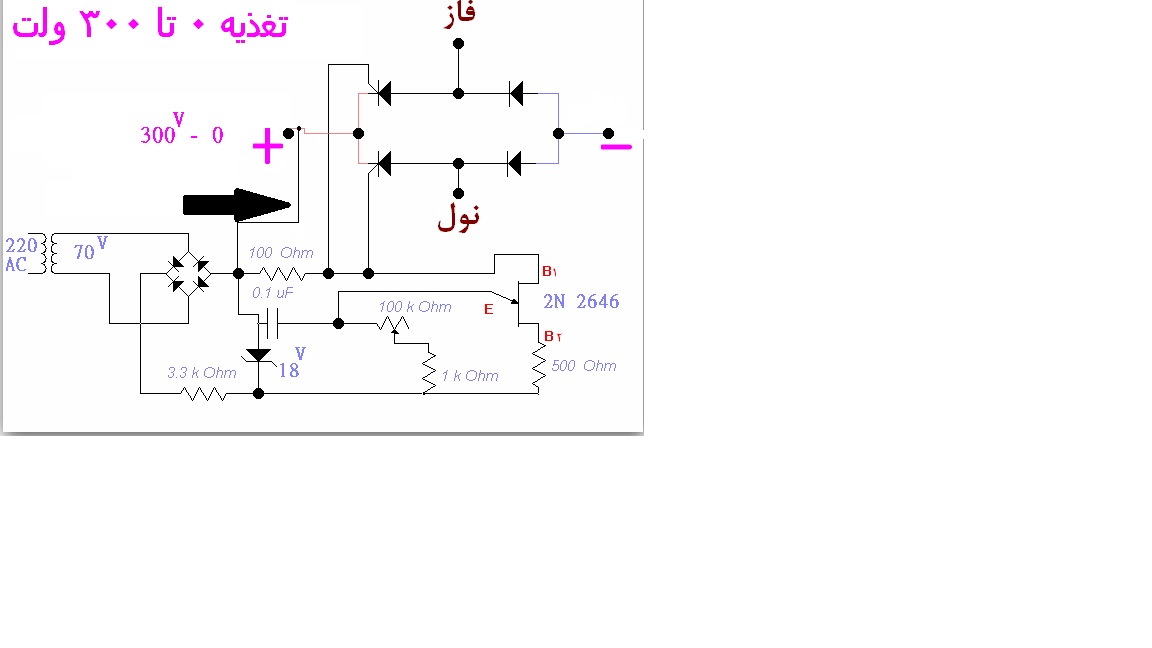

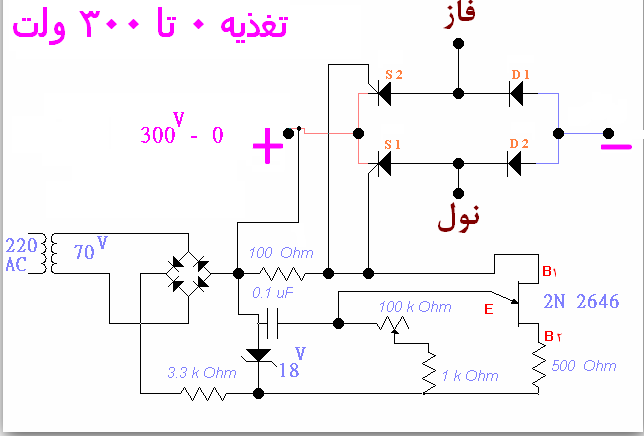

تحلیل این تغذیه
در نیم سیکل اول ، D1 و تریستور S1 آمادگی روشن شدن و پذیرش فرمان آتش را دارد و در نیم سیکل بعدی D2 و S2
بنابرین اگر فرمان آتش همزمان به هر دو تریستور اعمال شود فقط تریستوری که آمادگی دارد فعال میشود و به این ترتیب فرمان آتش مجزا و مستقلی برای هر تریستور نیاز نیست
ترانس 70 ولتی و بریج و زینر و مقاومت 3.3 کیلو بابت تهیه شکل موج شبه مربعی منظور شده و لذا 18 ولت در دوسر زینر آماده میشود
شارژ خازن 1/ میکرو از طریق پتانسیومتر 100 کیلو و مقاومت 1 کیلو آغاز میشود و زمان شارژ با پتانسیومتر انتخاب میشود که سریعتر شارژ شود یا کندتر
زمانیکه ولتاژ خازن بمقدار لازم برسد ترانزیستور را فعال میکند و ولتاژ زینر از طریق مقاومت 500 اهم و B1 و B2 به گیت تریستورها اعمال میشود و تریستوری که در نیم سیکل مناسب باشد فعال میشود
بنابرین اگر پتانسیومتر را در کمترین مقدار قرار دهیم ولتاژ خازن 1/ میکرو بسرعت بمقدار لازم میرسد و فرمان آتش صادر میشود و تریستور مربوطه تا انتهای این نیم سیکل فعال میماند و لذا بیشترین انرژی و ولتاژ در خروجی آماده میشود
اما اگر پتانسیومتر را برای بیشترین مقدار انتخاب کنیم خازن 1/ میکرو در زمان طولانی شارژ میشود بطوریکه باید قسمت اعظم نیم سیکل سپری شود تا ولتاژ خازن بمقدار لازم برسد و لذا فرمان آتش در دورترین زمان ممکن صادر میشود و لذا کمترین مقدار انرژی در هر نیم سیکل از تریستور مربوطه عبور میکند و کمترین ولتاژ را در خروجی داریم.
بنابمراتب ، توانایی این تغذیه با توجه به تعداد اندک قطعات آن حیرت انگیز و قابل ستایش است.
