سلام

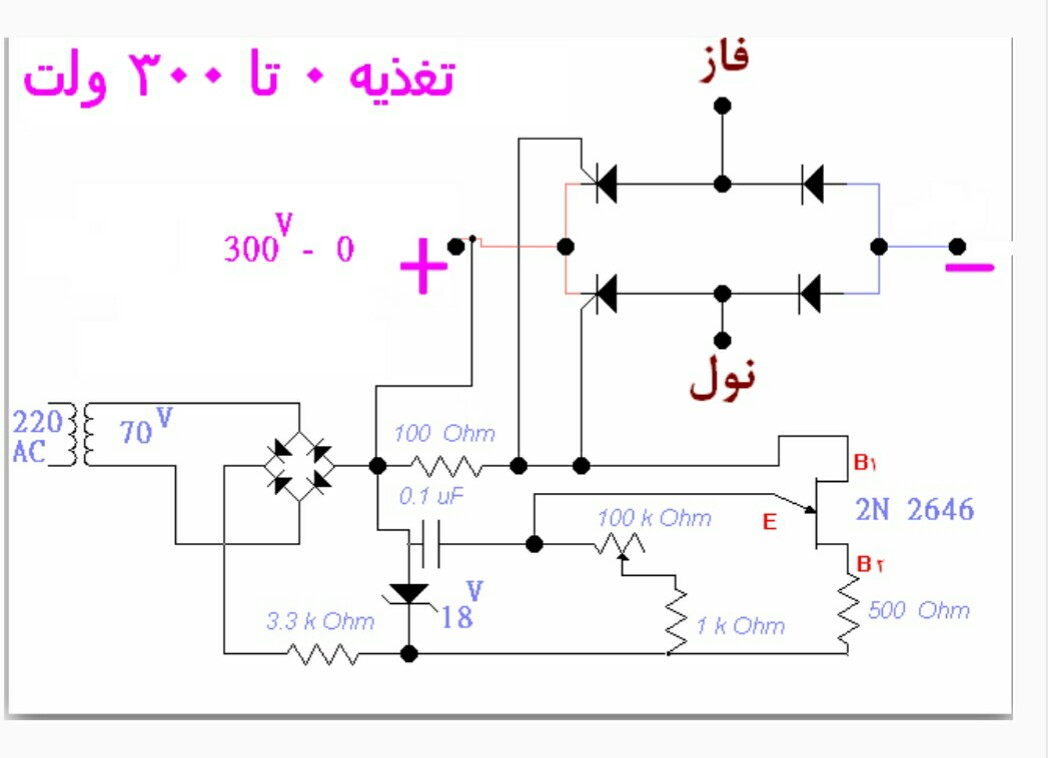

در برخی از دستگاههای صنعتی ابتکارات حیرت انگیز و بسیار کارآمدی استفاده میشود که کارآیی و طول عمر آنها گویاترین دلیل ارزش و اعتبار آنهاست و تغذیه تقدیمی یکی از آنهاست که جهت تغییر ولتاژ تا 200 ولت با جریان 20 آمپراستفاده میشود.
بطوریکه فقط دو دیود و دو تریستور بخش فوقانی نقشه میتونه متناسب با نیاز ما پر قدرت و بزرگ باشه که حداکثر جریان مجاز را تعیین میکند یعنی با دو دیود و دو تریستور 100 آمپر قادر به دریافت جریان تا 100 آمپر DC هم خواهید بود
بقیه قطعات نقشه همیشه کوچک و با قدرت ناچیز هستند زیرا فقط پالی تحریک را میسازند و لذا همیشه جریان ضعیفی تحمل میکنند.
لازم بذکر است در جریان پایین میتوان از صفر تا 300 ولت و برای جریان زیاد میتوان از صفر تا حدود 200 ولت دریافت کرد
چنانکه سالیان درازی است این مدار بواسطه سادگی و زیبایی فنی و کارایی شگفت انگیز ، یکی از معشوقه های علمی من است .
مشاهده فایل‌پیوست 78276
که
با درود خدمت جناب آقای مهندس

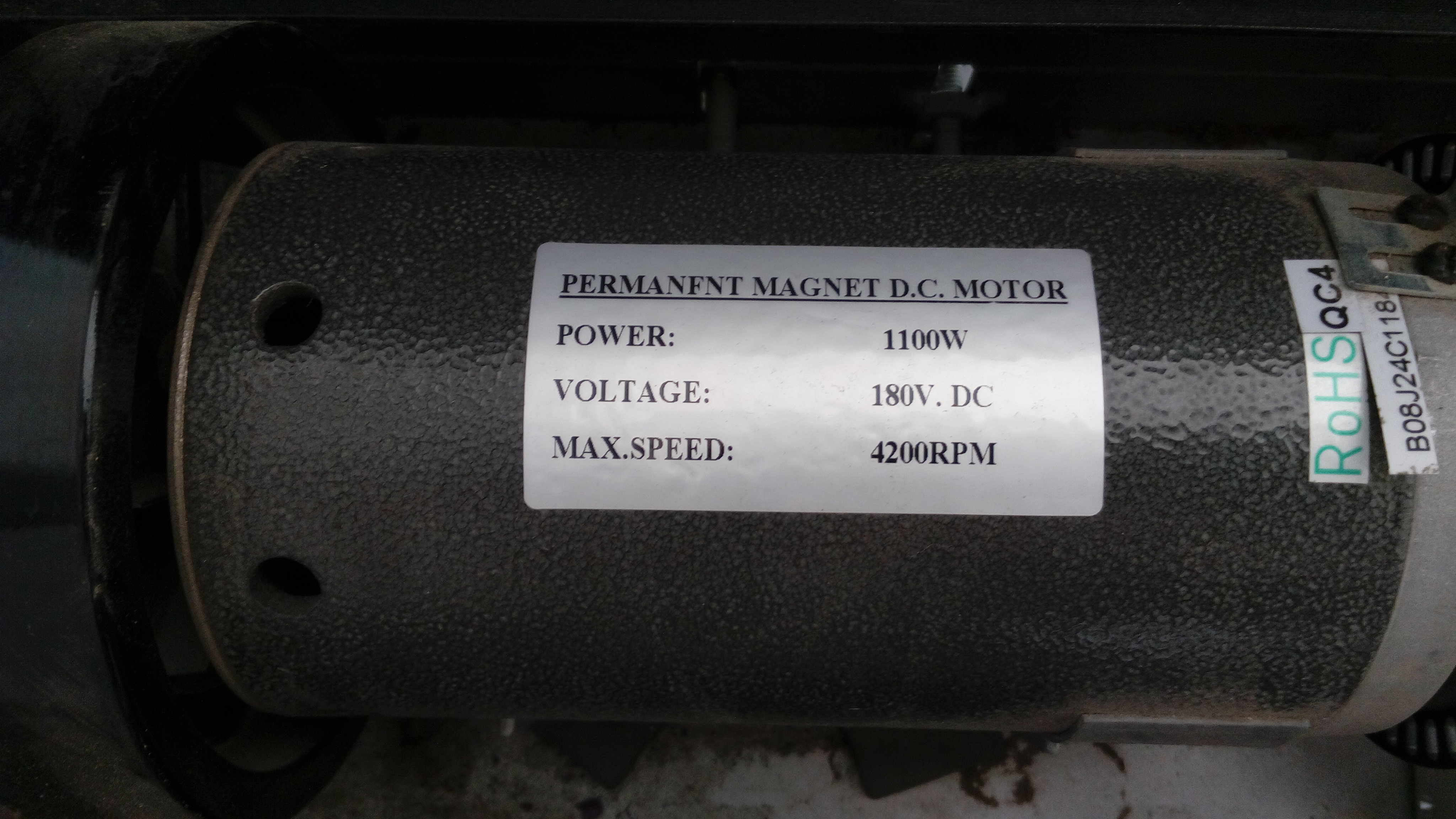

تشکر از شما بابت زحماتی که در این سایت میکشین. من این مدار را ساختم و باهاش یه موتور تردمیل رو کنترل کردم ولی تریستورها سریع میسوزه خواستم اگه ممکنه راهنمایی بفرمایید .
ولتاژ موتور حداکثر 180ولت و حداکثر جریان ۷ آمپر هست.
باتشکر
