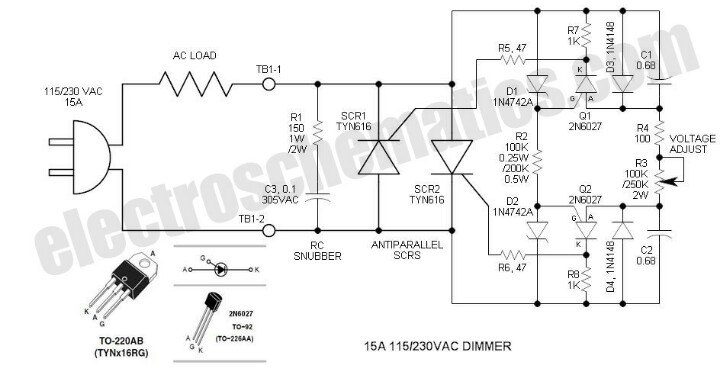

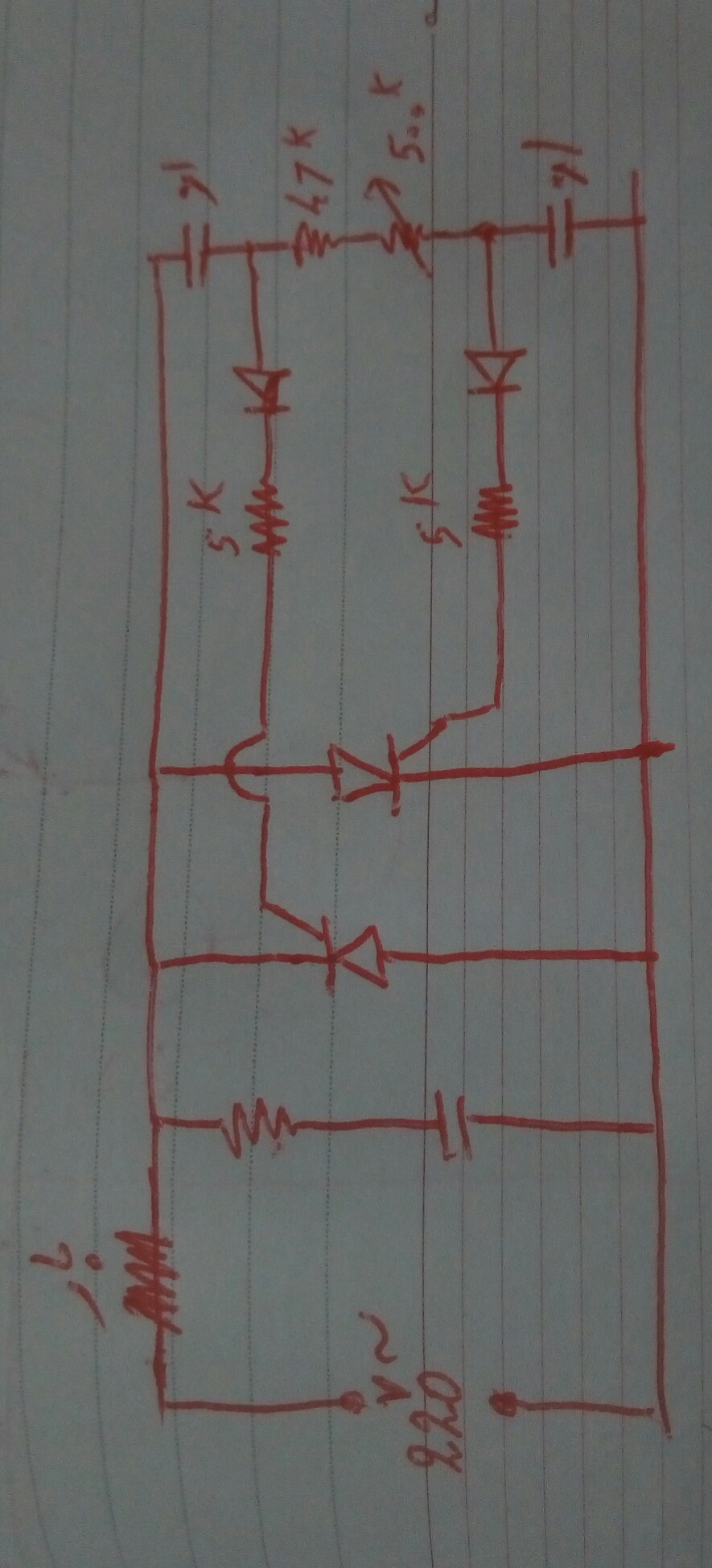

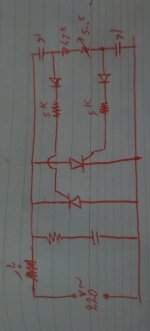

سلام جناب غزال امروز بعد از دیدن پستهای شما با شوق زیاد مدار بالا که روی کاغذ کشیدین را بستم ازمایش را با دو تریستور bt152 و دیودهای 1n4007 و مقاومت 4.7 کیلو بجای 5 کیلو انجام دادم برای بار از لامپ رشته ای 220 ولت 40 وات استفاده کردم که با تغییر ولوم 500 کیلو نتیجه ای حاصل نشد یعنی لامپ فعلا روشن نشد اگر لازم است بفرمایید که مدار پست 146 که فرمودین را تست کنم ؟ خیلی خیلی ممنونم
درود
در زمان پست های اولیه فرصت و وقت آزاد چندانی نداشتم لذا با توجه به اصرار شما خواستم مدار را با تریستور معمولی تست کنی و با توجه به پاسخ سیستم اصلاحات لازم مشخص بشه
اما وقت آزاد قابل توجهی حاصل شد و با مطالعه لازم نقشه بسیار ساده ای تقدیم کردم و منتظر تست و اعلام پاسخ سیستم ه‍ستم تا کامل کنیم.
لذا من هم منتظر پاسخ نهایی سیستم نبودم بلکه منتظر پاسخ مدار بودم تا اشکال و اصلاحات لازم همین مداری که تست کردی مشخص بشه و بشرح زیر برطرف کنی
نگران محدوده فعالیت تریستورها نباش که قابل اصلاح و انتخابه
دو خازن بمنظور فعالیت تریستورها در محدوده پایانی هر نیم سیکل مفیده و باین ترتیب حداکثر فشاری که به پتانسیومتر وارد میشه بسهولت مشاهده میشه اما انرژی ضعیفی به بار منتقل میشه و لذا در اینحالت نور لامپ بسیار ناچیز و چه بسا نامحسوس باشه
لذا میتونی دو خازن را هم حذف و تست کنی و در پایان آزمایشات ، توان پتانسیومتر را ارزئابی کنیم
ضمنا بهتره از پتانسیومتر حدود ۴۷ کیلو بجای مقاومت ثابت استفاده کنی
چون جریان لازم گیت در تریستورهای مختلف ، متفاوته و با تنظیم پتانسیومتر ۴۷ کیلو قابل تهیه میشه بنحویکه اگر تریستورها روشن نشدند باید مقاومت پتانسیومتر ۴۷ کیلو را کم کنی تا قادر به روشن کردن تریستورها ها بشه.
دو سر لامپ را به ولتمتر هم متصل کن چون ممکنه تغییر ولتاژ در محدوده ای داشته باشی ولی قادر به روشن کردن لامپ نباشه که با ولتمتر قابل تشخیصه
هشدار : در نظر داشته باش زمانیکه با تنظیم پتانسیومتر ، حداقل انرژی به بار منتقل میشود و پتانسیومتر در بیشترین مقدار ممکن است در این حالت حداکثر فشار به پتانسیومترها وارد شده بطوریکه چنانچه توان پتانسیومترها ناچیز باشه ، دود شدن پتانسیومتر ها محتمل میگردد ( حتی المقدور ازپتانسیومتر با توان بالا استفاده کن و یا با دقت و هشیاری تست کن تا از صدمه پتانسیومتر پیشگیری کنی)
البته پس از حصول مقصود و تعیین تکلیف قطعات ، مقاومت ثابتی بجای ۴۷ کیلو نصب میشود و پتانسیومتر دومی نیز دقیقا قابل ارزیابی و قابل محاسبه میشود.
سپاس
