تحلیل و روش عیب یابی منبع تغذیه 0 - 30 ولت 3 آمپر

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
سلام استاد وقتتون بخیر
برای بار چندم بازم توضیح میدم
بعله اون مسیری که کشیدم اشتباه روی نقشه کشیدم.(فقط اون دو تکه مسیر اشتباه است و اصلا نباید باشن) که با رنگ سفید حذف کردم.(خروجی منفی مستقیم به منفی پل دیود وصل میشه ) با این توضیح نقشه کامل میشه.
توی پستهای قبل هم توضیح دادم که اون مسیرها باید حذف بشن.

استاد فک میکنم پستهای بنده رو عجله ایی میخونین
:whistle0:

درود

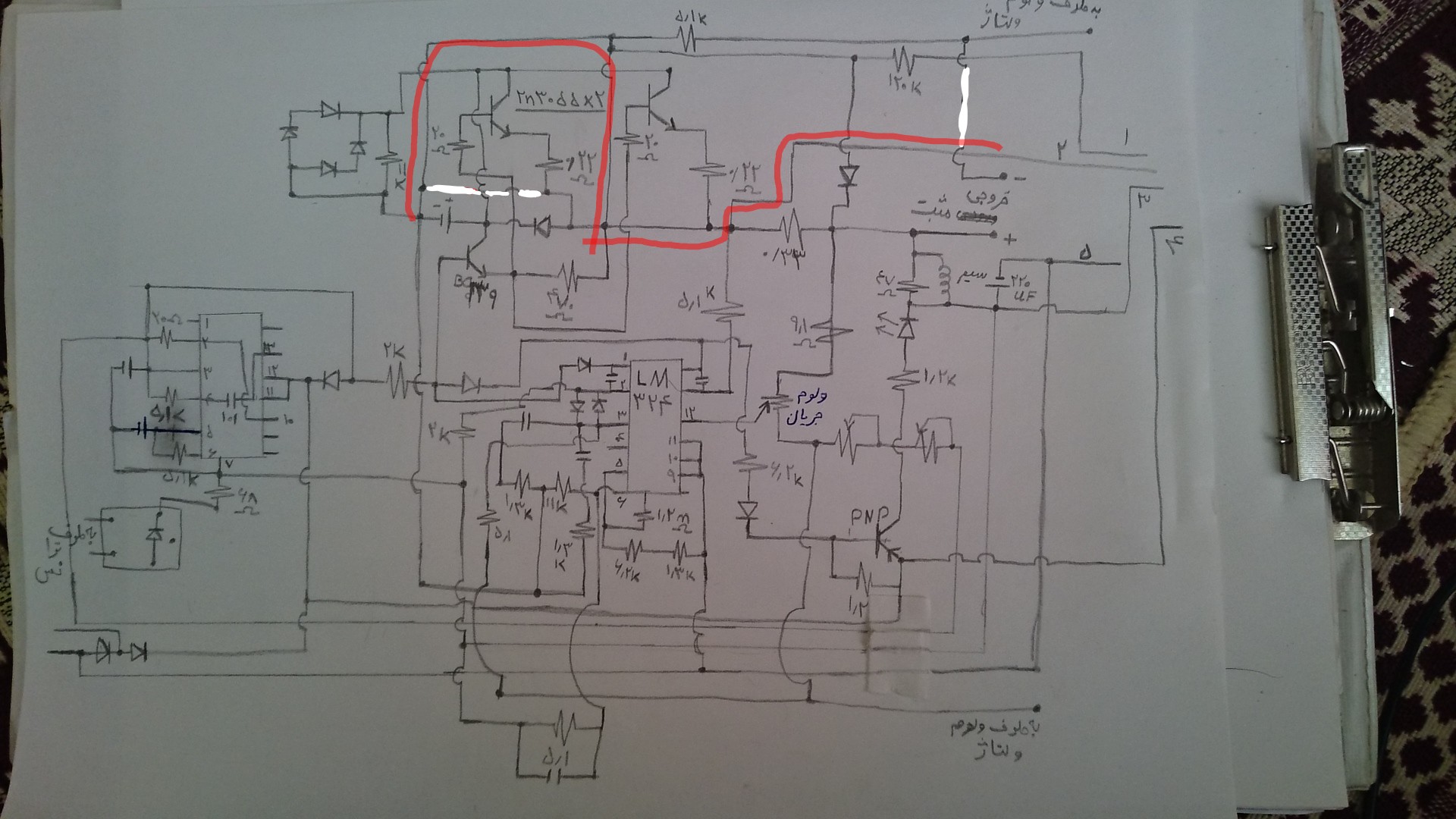

خط قرمزی که کشیدم از ۳۳،. یا ۲۲،. بطرف منفی پل دنبال کن ببین کجا حذف کردی
از مسیری که با قرمز مشخص کردم به منفی پل متصل کردی

نقشه رو طبق ادعای خودت مگه اصلاح نکردی ؟
اگه اصلاح کردی و حذف کردی بازم این مقاومت هابه منفی متصله
اگه اصلاح نکردی اصلاح کن ببینم چی میگی .

سپاس
این نقشه
کجاش این مقاومت ها رو از منفی قطع کردی
تاکید میکنم از مفاومت ۳۳،. خط قرمزی که کشیدم بسممت منفی دنبال کن ببین به منفی متصله یا نه ؟
با خط سفیدی گه حذف کردی تاثیری نداره چه باشه چه نباشه سیم ۲ و مقاومتها به منفی متصله و با چند زبان مختلف گفتم و ترجمه کردم و مکررا تکرار کردم

منفی پل را یک مسیر نکشیدی بله دو مسیر را قطع کردی ولی یک مسیر دیگه منفی هست که هنوز متصله
چرا خط قرمز را تعقیب نمیکنی ؟ کجای این خط قرمز را قطع کردی؟
چرا با تکه کاغذ اصلاح نمیکنی ببینم چی میگی و خودت هم روشن بشی؟
اگه اصلاح نکنی دیگه توضیح نمیدم
مشاهده فایل‌پیوست 162184

آخرین ویرایش:

afshin_new2

کاربر
2013-09-12
134
195
درود

خط قرمزی که کشیدم از ۳۳،. یا ۲۲،. بطرف منفی پل دنبال کن ببین کجا حذف کردی
از مسیری که با قرمز مشخص کردم به منفی پل متصل کردی

نقشه رو طبق ادعای خودت مگه اصلاح نکردی ؟
اگه اصلاح کردی و حذف کردی بازم این مقاومت هابه منفی متصله
اگه اصلاح نکردی اصلاح کن ببینم چی میگی .

سپاس
این نقشه
کجاش این مقاومت ها رو از منفی قطع کردی
تاکید میکنم از مفاومت ۳۳،. خط قرمزی که کشیدم بسممت منفی دنبال کن ببین به منفی متصله یا نه ؟
با خط سفیدی گه حذف کردی تاثیری نداره چه باشه چه نباشه سیم ۲ و مقاومتها به منفی متصله و با چند زبان مختلف گفتم و ترجمه کردم و مکررا تکرار کردم

منفی پل را یک مسیر نکشیدی بله دو مسیر را قطع کردی ولی یک مسیر دیگه منفی هست که هنوز متصله
چرا خط قرمز را تعقیب نمیکنی ؟ کجای این خط قرمز را قطع کردی؟
چرا با تکه کاغذ اصلاح نمیکنی ببینم چی میگی و خودت هم روشن بشی؟
اگه اصلاح نکنی دیگه توضیح نمیدم
مشاهده فایل‌پیوست 162184
معذرت- معذرت
اون مسیری که که با خط قرمز کشیدین رو قبلا ندیده بودم.این اصلاحیه خدمت شما.اگه بازم نقشه ایراد داره حتما بگین.ممنون

[/URL][/IMG]


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
معذرت- معذرت
اون مسیری که که با خط قرمز کشیدین رو قبلا ندیده بودم.این اصلاحیه خدمت شما.اگه بازم نقشه ایراد داره حتما بگین.ممنون

[/URL][/IMG]

درود

حالا سوال قبلی را پاسخ بده که یکبار سیم ۳ و یکبار سیم ۴ را قطع کن ببین با قطع ک دن کدوم سیم ولتاژ نشون نمیده

برد نمایشگر پتانسیومتر اصلاح ولتاژ نداره ؟

سپاس


afshin_new2

کاربر
2013-09-12
134
195
برد نمایشگر پتانسیومتر اصلاح ولتاژ نداره ؟
بعله پتانسیومتر هست.
حالا سوال قبلی را پاسخ بده که یکبار سیم ۳ و یکبار سیم ۴ را قطع کن ببین با قطع ک دن کدوم سیم ولتاژ نشون نمیده
با قطع کردن هر دو سیم ولتاژ کل نمایشگر قطع میشه و روشن نمیشه.

نمای پشت برد نمایشگر.بالایی تنظیم ولتاژ.پایینی تنظیم جریان
[/URL][/IMG]

در عکس سیم سیاه سیم 1,سیم نارنجی سیم 2,سیم خاکستری سیم 3,سیم بنفش سیم 4,سیم آبی سیم 5 در نظر گرفته شده.

آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
بعله پتانسیومتر هست.

با قطع کردن هر دو سیم ولتاژ کل نمایشگر قطع میشه و روشن نمیشه.

نمای پشت برد نمایشگر.بالایی تنظیم ولتاژ.پایینی تنظیم جریان
[/URL][/IMG]

درود
گفتم یکی یکی قطع کن نه دو تایی؟

سپاس


afshin_new2

کاربر
2013-09-12
134
195
درود
گفتم یکی یکی قطع کن نه دو تایی؟

سپاس
یکی یکی قطع کردم.با هم قطع نکردم.
سیم 4 هم به ورودی رگلاتور وصل شده و هم به پایه 2 ایسی 741.سیم 3 هم به پایه وسط رگلاتور وصل شده.سیم 5 هم به پایه 5 ایسی 741 وصل شده
سیم یک و دو هم هرکدوم به یک پایه یک پتانسیومتر متصل شدن.

آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
یکی یکی قطع کردم.با هم قطع نکردم.

درود

ببین میخوای من توضیح بدم و شما فقط بگی آره یا نه
چرا کامل و شفاف توضیح نمیدی ؟
باوجودیکه مکررا پرسیدم ولی پاسخ واضح ندادی و بناگزیر اینجوری سوال میکنم تا ناچار به پاسخگویی شفاف باشی
آیا ۳ را قطع میکنی کل نمایشگر خاموش میشه یا روشنه ولی مقادیر جریان و ولتاژ صفر میشه؟

حالا ۳ را سر جاش نصب کن و فقط ۴ را قطع کن
آیا بازم کل نمایشگر خاموشمیشه یا روشنه ولی مقادیر جریان و ولتاژ صفر میشه؟

سوالات قبلی را پاسخ ندادی دوباره سوال میکنم
آیا ۱۲۰ کیلو را با اهم متر تست کردی که ۱۲۰ کیلو هست یا نه ؟
دو دیود سمت چپ پایین نقشه به کجا متصل شده ؟
ایا پتانسیومتر داخل برد برای اصلاح ولتاژ تاثیری داره و مقداری اصلاح میکنه

سپاس

آخرین ویرایش:

afshin_new2

کاربر
2013-09-12
134
195
درود

ببین میخوای من توضیح بدم و شما فقط بگی آره یا نه
چرا کامل و شفاف توضیح نمیدی ؟
باوجودیکه مکررا پرسیدم ولی پاسخ واضح ندادی و بناگزیر اینجوری سوال میکنم تا ناچار به پاسخگویی شفاف باشی
آیا ۳ را قطع میکنی کل نمایشگر خاموش میشه یا روشنه ولی مقادیر جریان و ولتاژ صفر میشه؟

حالا ۳ را سر جاش نصب کن و فقط ۴ را قطع کن
آیا بازم کل نمایشگر خاموشمیشه یا روشنه ولی مقادیر جریان و ولتاژ صفر میشه؟

سوالات قبلی را پاسخ ندادی دوباره سوال میکنم
آیا ۱۲۰ کیلو را با اهم متر تست کردی که ۱۲۰ کیلو هست یا نه ؟
دو دیود سمت چپ پایین نقشه به کجا متصل شده ؟
ایا پتانسیومتر داخل برد برای اصلاح ولتاژ تاثیری داره و مقداری اصلاح میکنه

سپاس
استاد سیمهارو یکی یکی قطع کردم و هربار که یکی از سیمهارو قطع کردم کل نمایشگر خاموش شد.یعنی وقتی سیم 3 رو قطع میکنم کل نمایشگر خاموش میشه و بعد وصلش میکنم و بعد سیم 4 رو قطع میکنم کلا نمایشگر خاموش میشه و دوباره وصل میکنم به برد روشن میشه.
مقاوممت هم 120 کیلو هستش که روی مقاومت رنگهای قهوه ایی,قرمز و زرد هست که از رنگها مشخص هست که 120 کیلو هستش.البته با مولتی متر هم تست کردم که 120 کیلو نشون میداد
اون دوتا دیود هم , هم به سیم ترانس وصل شده.به این صورت که از مشترک هردو دیود(یعنی از وسطشون) به ترانس وصل هست.

نقشه اصلاح شد.خدمت شما

[/URL][/IMG]
اگه از پتانسیومتر اصلاح ولتاژ منظورتون پتانسیومتر روی برد اصلی هست (نه برد نمایشگر) بعله تاثیر داره و ولتاژ رو کم و زیاد میکنه.
ایراد دیگه ایی بود حتما بگین.ممنون


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
استاد سیمهارو یکی یکی قطع کردم و هربار که یکی از سیمهارو قطع کردم کل نمایشگر خاموش شد.یعنی وقتی سیم 3 رو قطع میکنم کل نمایشگر خاموش میشه و بعد وصلش میکنم و بعد سیم 4 رو قطع میکنم کلا نمایشگر خاموش میشه و دوباره وصل میکنم به برد روشن میشه.
مقاوممت هم 120 کیلو هستش که روی مقاومت رنگهای قهوه ایی,قرمز و زرد هست که از رنگها مشخص هست که 120 کیلو هستش.البته با مولتی متر هم تست کردم که 120 کیلو نشون میداد
اون دوتا دیود هم , هم به سیم ترانس وصل شده.به این صورت که از مشترک هردو دیود(یعنی از وسطشون) به ترانس وصل هست.

نقشه اصلاح شد.خدمت شما

[/URL][/IMG]
اگه از پتانسیومتر اصلاح ولتاژ منظورتون پتانسیومتر روی برد اصلی هست (نه برد نمایشگر) بعله تاثیر داره و ولتاژ رو کم و زیاد میکنه.
ایراد دیگه ایی بود حتما بگین.ممنون

درود

تاکید کردم پتانسیومتر روی برد نمایشگر که دو تا هست و مطمئنا یکی از آنها مربوط به ولتاژه آیا هر چند ناچیز ، موثره یا نه ؟
یعنی عدد ولتاژ را تغییر میده یا نه ؟
اگه تغییر نمیده
یکی از سیم های نمایشگر وقتی قطع بشه باید عدد ولتاژ هم صفر یا عدد ثابتی بشه اونو پیدا کن .

سپاس


afshin_new2

کاربر
2013-09-12
134
195
تاکید کردم پتانسیومتر روی برد نمایشگر که دو تا هست و مطمئنا یکی از آنها مربوط به ولتاژه آیا هر چند ناچیز ، موثره یا نه ؟
یعنی عدد ولتاژ را تغییر میده یا نه ؟
اگه تغییر نمیده
یکی از سیم های نمایشگر وقتی قطع بشه باید عدد ولتاژ هم صفر یا عدد ثابتی بشه اونو پیدا کن .
بعله استاد تاثیر داره و من با همون پتانسیومتر تونستم ولتاژ صحیح رو تنظیم کنم.(پتانسیومتر بالایی برد نمایشگر)
اون سیمی هم که شما میگین با قطع شدنش عدد صفر یا ثابت رو نشون میده همون سیم یک هستش که تو پستهای قبل هم بهتون گفتم.(سیم سیاه وصل شده به برد نمایشگر)
