تحلیل و روش عیب یابی منبع تغذیه 0 - 30 ولت 3 آمپر

[fkh52000]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

با سلام
برای رفع چنین عیبی نمونه برداری از ولتاژ منفی بوسیله R11 از بعد
از مقاومت و از خروجی گرفته میشود



[غزال]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

fkh52000با سلام
برای رفع چنین عیبی نمونه برداری از ولتاژ منفی بوسیله R11 از بعد
از مقاومت و از خروجی گرفته میشود

​

​

آفرین
​

میتونی تحلیل مبسوطی کنی و برای آمپر کم و زیاد مثال بزنی ؟

سپاس



[fkh52000]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

با سلام خدمت استاد عزیزم
در حالتی که جریان زیادی از دستگاه کشیده شود چون ولتاژی دو سر R7
افت میکند لذا U2بوسیلهR11ولتاژ خروجی را با پایه ۳ مقایسه کرده و به
خروجی فرمان ازدیاد ولتاز را داده تا Q4 هادیتر شده و ولتاژ خروجی را بیشتر کند و
وقتی که جریان خروجی کمتر کشیده شود عکس این اتفاق میافتد که در هر
حال باعث ثابت ماندن خروجی مدار میشود
در ضمن بنده در اداپتور خودم U1 با متعلقات را برداشته و بجای ان از یک
7812 استفاده کرده ام که باعث خلوت شدن و سبک شدن مدار هم میشود



[غزال]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

با سلام خدمت استاد عزیزم
در حالتی که جریان زیادی از دستگاه کشیده شود چون ولتاژی دو سر R7
افت میکند لذا U2بوسیلهR11ولتاژ خروجی را با پایه ۳ مقایسه کرده و به
خروجی فرمان ازدیاد ولتاز را داده تا Q4 هادیتر شده و ولتاژ خروجی را بیشتر کند و
وقتی که جریان خروجی کمتر کشیده شود عکس این اتفاق میافتد که در هر
حال باعث ثابت ماندن خروجی مدار میشود
در ضمن بنده در اداپتور خودم U1 با متعلقات را برداشته و بجای ان از یک
7812 استفاده کرده ام که باعث خلوت شدن و سبک شدن مدار هم میشود

آفرین
​

کاملا صحیح و زیبا فرمودید.

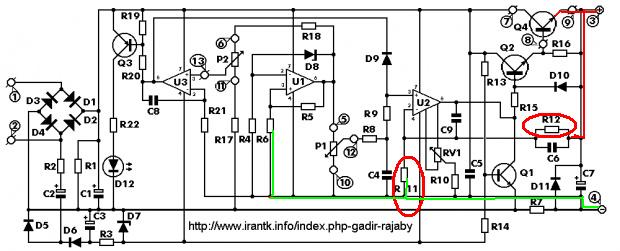

ازآنجاکه مبنای u1 و u2 ولتاژ خروجی است که با خطوط قرمز و سبز مشخص کردم لذا خروجی u1, u2 در هر لحظه بر پایه مقدار خروجی تغذیه مقایسه و اصلاح میشود نه بر اساس گراند خام قبل از R7

بطوریکه مقسم ولتاژ R12 و R11 نمونه ای از خروجی را به U2 میفرستد و لذا اگر ذره ای از مقدار انتخابی کمتر یا بیشتر باشد بلافاصله دستور افزایش یا کاهش ولتاژ را صادر میکند تا ورودی منفی و مثبت آپ امپ مساوی شوند

مثلا در ولتاژ 5 ولت و صفر آمپر ، ولتاژ خروجی تغذیه نسبت به پشت و جلوی R7 مقدار 5 ولت است اما در 3 آمپر که 1/41 ولت در R7 افت میکند ولتاژ خروجی نسبت به پشت R7 مقدار 6/41 ولت میشود که نسبت به جلوی R7 یا نسبت به سیم منفی خروجی همان 5 ولت شود و لذا چه صفر آمپر و چه 3 آمپر بکشید همیشه خروجی 5 ولت است.



[learnfile]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

با سلام
لیست قطعات استفاده شده رو هم برا ما تازه واردا میفرمائید ممنون
آخه ما خیلی به الکترونیک علی الخصوص avr علاقه مندیم
با تشکر لرن فایل دات آی آر



[غزال]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

با سلام
لیست قطعات استفاده شده رو هم برا ما تازه واردا میفرمائید ممنون
آخه ما خیلی به الکترونیک علی الخصوص avr علاقه مندیم
با تشکر لرن فایل دات آی آر

سلام

کلیه اطلاعات لازم را اینجا دریافت فرمایید.
http://www.irantk.ir/showthread.php?t=1075&p=4086&viewfull=1#post4086

سپاس



[amirjazire]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

با سلام و تشکر فراوان از مطلب واقعا مفیدتون
وبخوصوص تشکر از تحلیل زیباتون
تعدادی از المان های استفاده شده داخل مدار هستند مثل دیود ها ،مقاومت ها و خازن ها که تو تحلیل اشاره بهشون نشده ،
امکانش هست تحلیل و دلیل استفاده این المان ها بفرمایید؟
واقعا ممنون می شم راهنماییم کنید (تازه واردم مرسی:11677



[غزال]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

با سلام و تشکر فراوان از مطلب واقعا مفیدتون
وبخوصوص تشکر از تحلیل زیباتون
تعدادی از المان های استفاده شده داخل مدار هستند مثل دیود ها ،مقاومت ها و خازن ها که تو تحلیل اشاره بهشون نشده ،
امکانش هست تحلیل و دلیل استفاده این المان ها بفرمایید؟
واقعا ممنون می شم راهنماییم کنید (تازه واردم مرسی:11677

سلام
لطف دارید
بفرمایید دلیل حضور کدام قطعات مورد سوال شماست که شرح مربوطه را تقدیم کنم ؟

سپاس



[amirjazire]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

از آخر شروع کنم D10 ، C6 ، D11 ، C7 ، R15 ، R16
ممنون از پاسخ گوییتون .



[غزال]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

از آخر شروع کنم D10 ، C6 ، D11 ، C7 ، R15 ، R16
ممنون از پاسخ گوییتون .

سلام

نکات جالبی در سوال شما وجود داره
ابتدا با این راهنمایی که D10 , R15 مربوط به Q1 است و نقش و وظیفه Q1 را ضمن طرح سوالی در پست 7 تقدیم کردم و متاسفانه پاسخی دریافت نشد


اما شما قدری در سوال مربوطه تامل کنید که چگونه Q1 بمحض قطع برق ورودی بلافاصله خروجی تغذیه را صفر میکند

وظیفه D10 , R15 در پاسخ سوال فوق نهفته است اگر با راهنمائیهای فوق الذکر به پاسخی نرسیدید درخدمتم

سپس به موارد بعدی مپردازیم

سپاس
