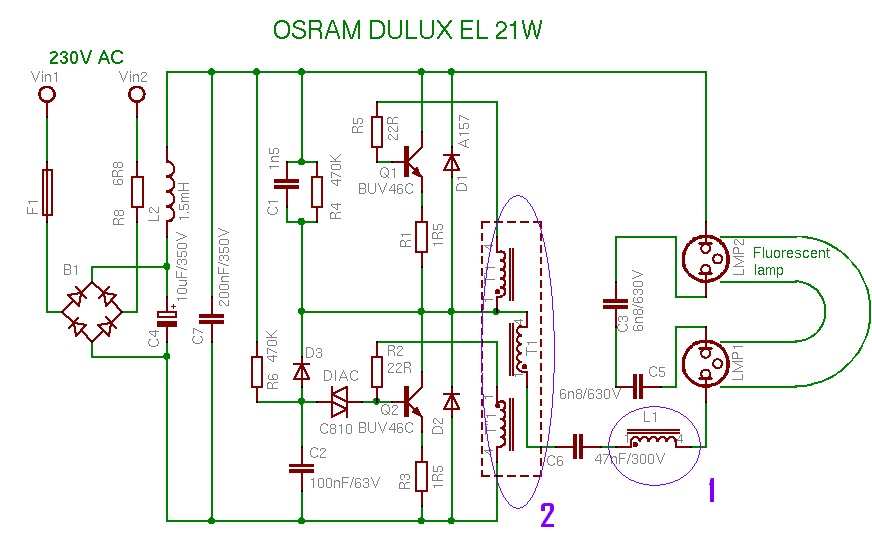

البته استاد سوال من وظیفه
1.سلف L1
2.مقاومت R1 و R3
3.مقاومت R2 و R5
4. دیود D3
5.خازن C1 و مقاومت R4 هست
سپاس
سلام
سلف L1 جهت تطبیق اولیه ترانس متناسب با ولتاژ و فرکانس اضافه شده

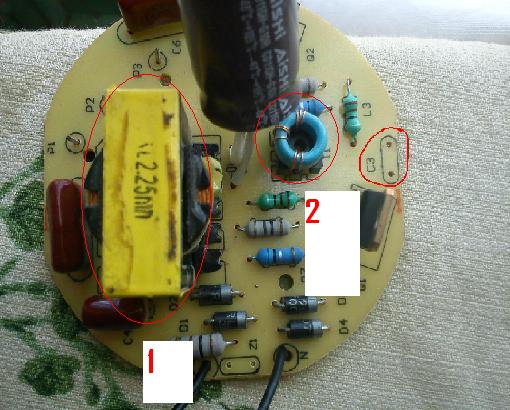

هر سلفی دو پایه داره و اگه بیش از دو پایه داشته باشه ترانس است و لذا اگر قطعه بزرگتر دو پایه داره سلفه که بعیده
مهمترین نقش R1 , R3 حفاظت از کلکتور امیتر در قبال جریانهای لحظه ای بالا است
R2 , R5 محافظ بیس هستند و در این خصوص توضیحات مفصل مربوطه را در تاپیکی تقدیم کردم
D3 از ورود ولتاژ ناگهانی 310 ولت در زمانیکه C1 خالی است و اتصال کوتاه محسوب میشه جلوگیری میکنه وگرنه موجب صدمه دیاک و بویژه Q2 خواهد شد و البته وظایف دیگری هم داره که باید عمیق تر بررسی کنم,
C1 انرژی استارت اولیه را فراهم میکنه و R4 موجب دشارژ آن میشه تا استارت بعدی مقدور بشه
قابل ذکر است که وقت چندانی برای تحلیل این نقشه نگذاشتم و ممکنه خطایی در نظرات فوق الذکر باشه و لذا اطمینانم قطعی و کامل نیست
برای تحلیل صحیح و کامل نیاز همزمان به نمونه و نقشه است تا تاثیر هر قطعه و نظریه کلاسیک عملا تست بشه و هر گونه خطای احتمالی منتفی بشه .
سپاس
