درود

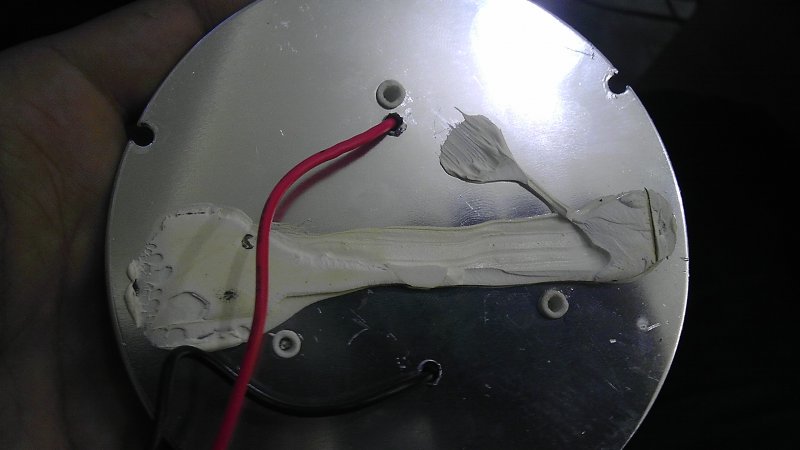

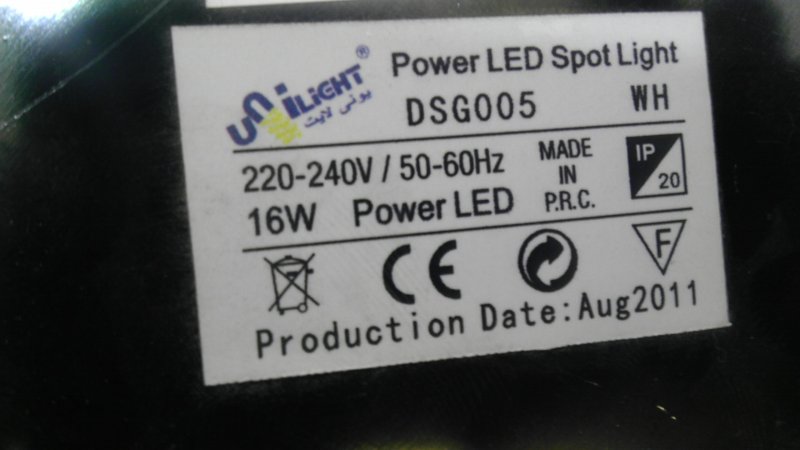

دو عدد ال ای دی 10 وات که نورش از 15 وات لامپ قبلی هم بیشتر بود خریداری کردم
خیلی خوب کار میکند اما داغ کردن آن معضل شده برام !
نسبت به لامپ قبلی بیشتر داغ میکنه و زمانی که زیر بار میرود ولتاژ خروجی به 29 ولت میرسه در صورتی که لامپ خودش وقتی زیر بار میره 25 و 26 ولت دارد
آیا داغ کردن بیش از حد این لامپ ها طبیعی است ؟
با تشکر


farzad.

VIP+ افتخاری
کاربر
2007-06-29
1,448
5,512
با سلام
استاد عزیز تصمیم گرفتم که شماتیک مدار رو بکشم و آپلود کنم چون احتمال میدم در چیدمان قطعات اشتباه شده باشه فقط بی نظمی رو میبخشید چون اولین تجربه بنده بود.
مشاهده فایل‌پیوست 90708
با سلام
استاد غزال عزیز به علت این که اشتباه اطلاعات ندم مدار لامپ 105 وات رو رسم کردم لطفاً راهنمایی فرماییدبلکه شر این لامپ از سر بنده کنده بشه!!!!
شرح کاملی از کارهای انجام شده اعلام فرمایید ببینیم چرا تابحال راه نیافتاده .
اگر یک خازن عدسی ، بین دو فبلامان (طرفین لامپ ) بصورت سری است پس از آنکه لامپ با نور ضعیف روشن شد یک پایه این خازن را قطع کن ببین نور لامپ نرمال میشه
این کار هم انجام دادم ولی دیگه همون یک مقدار کم نور یک فیلیمان هم دیگه قطع شد



farzad.

VIP+ افتخاری
کاربر
2007-06-29
1,448
5,512
با سلام
استاد غزال عزیز به علت این که اشتباه اطلاعات ندم مدار لامپ 105 وات رو رسم کردم لطفاً راهنمایی فرماییدبلکه شر این لامپ از سر بنده کنده بشه!!!!

این کار هم انجام دادم ولی دیگه همون یک مقدار کم نور یک فیلیمان هم دیگه قطع شد

لطفاً راهنمایی فرمایید


ITE-1983

کاربر
2010-08-16
283
961
با سلام خدمت دوستان و همچنین اقاfarzad(اقا فرزاد داغ نکنید میدونم منتظر راهنمایی دوستان هستید و خوب چاره ای نبود.دیگه ببخشید)
دوستان الان لامپ کم مصرف که داخلش سیاه شده (تغییر رنگ )کلا سوخته یا ربطی به از کارافتادگی لامپ نداره و احتمالا المان های داخل مدارمشکل دارند؟نقاط سیاه شده مشخص شده است.
واینکه چطور بازمیشن اینا؟
با تشکر




farzad.

VIP+ افتخاری
کاربر
2007-06-29
1,448
5,512
با سلام خدمت دوستان و همچنین اقاfarzad(اقا فرزاد داغ نکنید میدونم منتظر راهنمایی دوستان هستید و خوب چاره ای نبود.دیگه ببخشید)
دوستان الان لامپ کم مصرف که داخلش سیاه شده (تغییر رنگ )کلا سوخته یا ربطی به از کارافتادگی لامپ نداره و احتمالا المان های داخل مدارمشکل دارند؟نقاط سیاه شده مشخص شده است.
واینکه چطور بازمیشن اینا؟
با تشکر
با سلام
دوست عزیز شما هم جای من بودید داغ میکردید!!!نزدیک 3ماه هستش که راهنمایی میخوام!!!!هر چند ازکسی که طلب نداریم شاید دوست ندارن راهنمایی کنن!!!!!

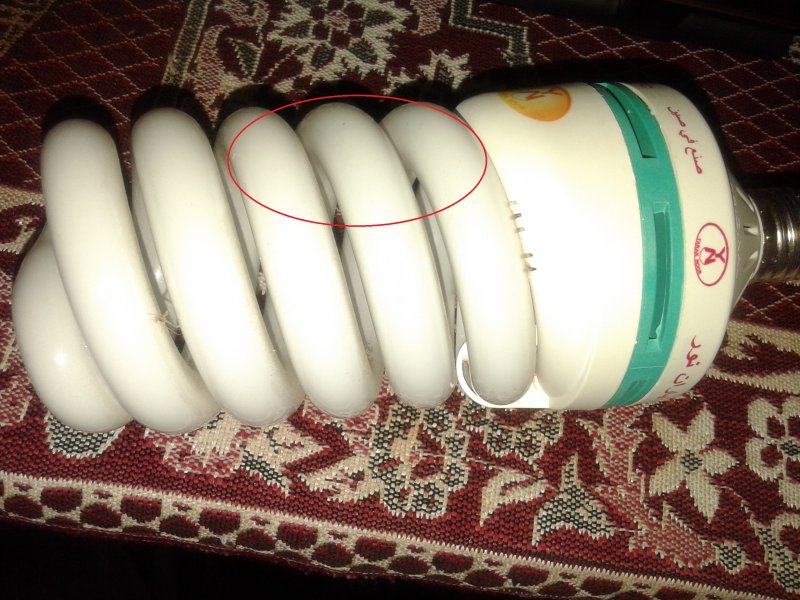

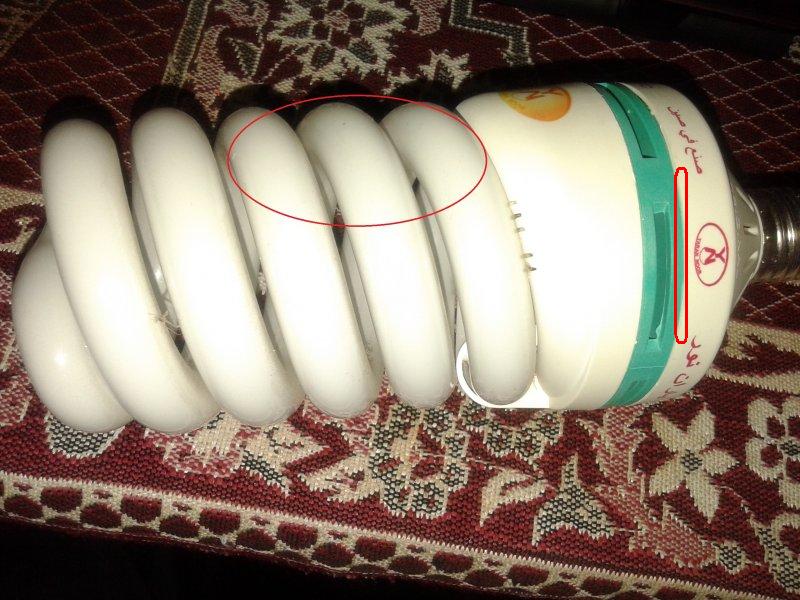

مشکل لامپ شما چیه؟اگه روشن نمیشه باید با یه پیچ گوشتی دو سو نوک تیز اون قسمت از لامپ که در شکل زیر علامت گذاشتم باز کنی مثل تخم مرغ شانسی البته کمی سفت تره!!!بعد ببینی فیلیمانت سالم هست یا نه راهنمایی بیشتر در مورد اصول اولیه تو انجمن موجود است.اون لکه سیاه هم مشکل خاصی نداره به شرط این که فیلیمانت سالم باشه.
20140523_103609 (1).jpg


آخرین ویرایش:

ITE-1983

کاربر
2010-08-16
283
961
با سلام وتشکر

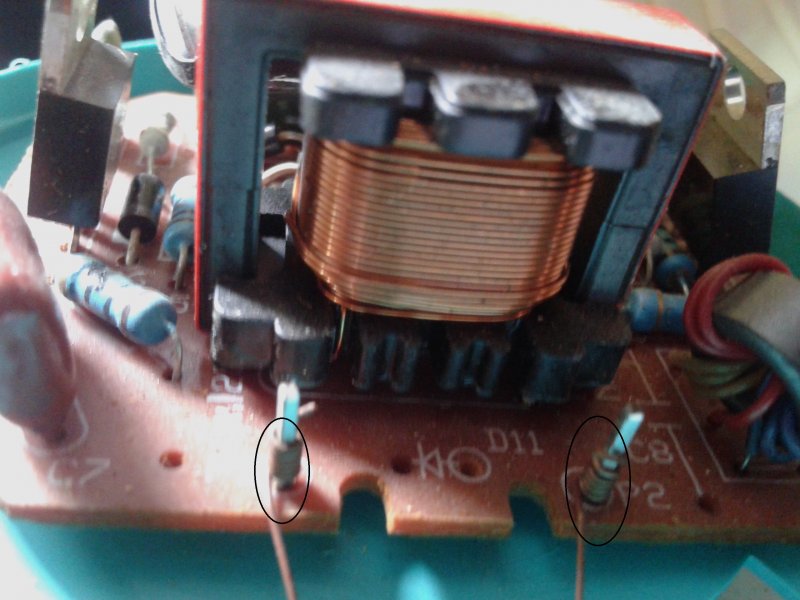

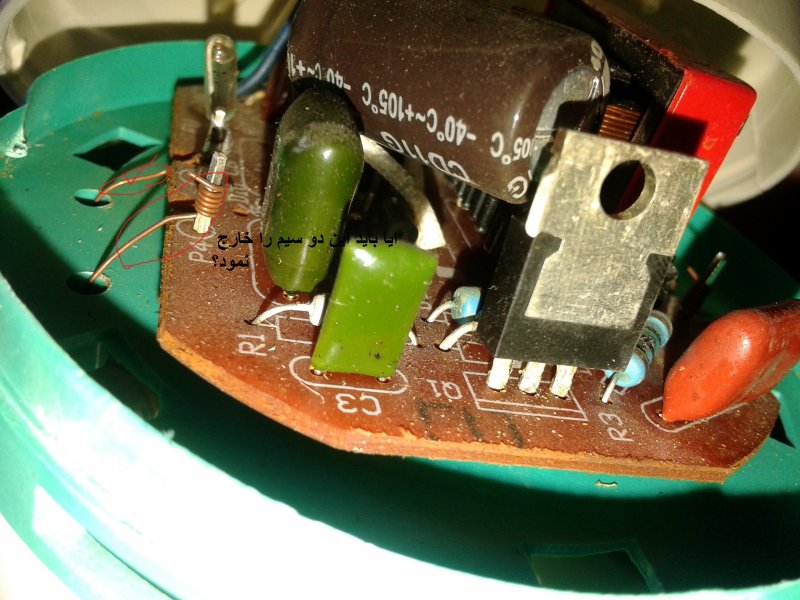

دوستان الان طبق عکس .میخام بورد رو جدا کنم باید این دو سیم که با علامت نشان دادم خارج بشه؟اینا که میرن زیر داخل لامپ.چجوری خارج میشن؟
دوستان فیلمان لامپ کجاست؟






NICHICON

VIP+ افتخاری
کاربر +vip پلاس
VIP PLUS
vip
vip افتخاری
کاربر
2012-03-01
1,502
12,121

به نام خدا

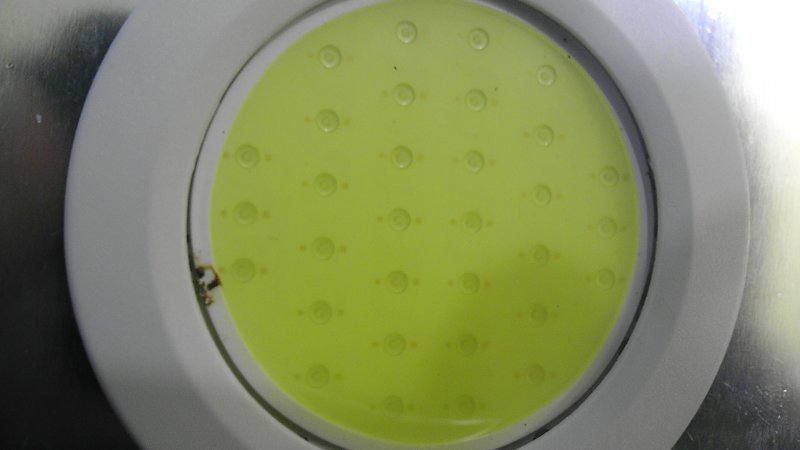

Led به کار رفته در مدار شما
Led های cob میباشند
بازده نوری بیشتر گرمای کمتر
وبسته به نوع تغذیه و چیدمان داخلی این مکعب ال ادی ها با ولتاژ متفاوتی روشت م یشوتد


farzad.

VIP+ افتخاری
کاربر
2007-06-29
1,448
5,512
با سلام وتشکر
دوستان الان طبق عکس .میخام بورد رو جدا کنم باید این دو سیم که با علامت نشان دادم خارج بشه؟اینا که میرن زیر داخل لامپ.چجوری خارج میشن؟
دوستان فیلمان لامپ کجاست؟
با سلام

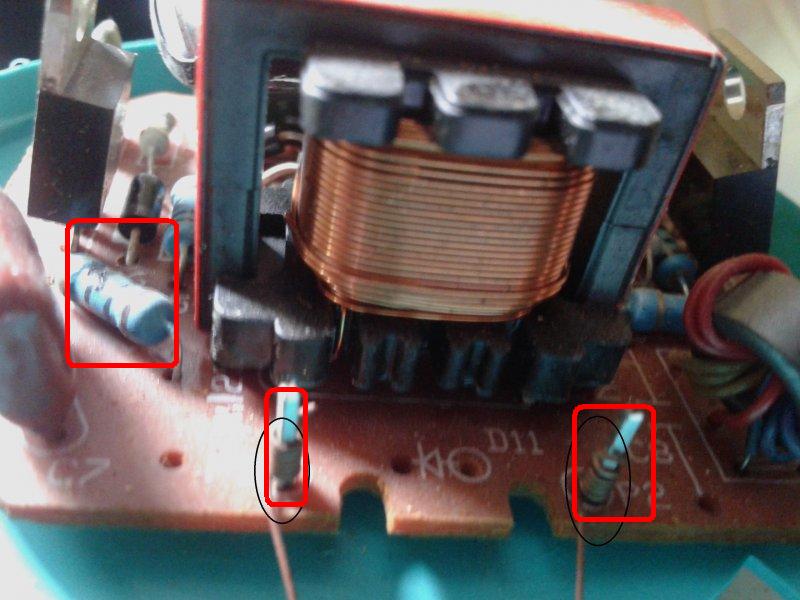

بله همون 2جفت سیمی که رفته به داخل حباب لامپ بازش کن با اهم متر تست کن باید مقاومت خیلی کمی داشته باشه ضمناً در همین تصویر کاملاً مشخصه که مقاومتت سوخته.که مشخص کردم.حتماً ترانزیستور هم سوخته.



ITE-1983

کاربر
2010-08-16
283
961
تشکر اقا فرزاد
بله ترانزیستور ها رو تست کردم یعنی تست بازر همشون بازر میدادن.خازن 400 ولت 15 میکرو هم باد کرده بود.


farzad.

VIP+ افتخاری
کاربر
2007-06-29
1,448
5,512
با سلام
لطفاً شماتیک چند مدل لامپ کم مصرف 105 وات رو قرار دهید.
با تشکر

با سلام
اساتید لطفاًراهنمایی فرمایید!یه دونه لامپ 105 وات که ترانزیستور 13009و چند مقاومت سوخته بود قطعاتش رو عوض کردم ولی روشن نمیشه!تمام قطعات رو تک تک تست کردم و حتی سلف هم عوض کردم ولی جواب نمیده فیلیمان هم سالمه!وقتی که به برق میزنیم فقط یکی ازحبابهای خیلی کم نور روشن میشه که اگه چند دقیقه روشن بمونه ترانزیستور و مقاومت ها میسوزه!چون قبلاً هم کس دیگه ای اون رو دستکاری کرده بود نیاز به نقشه دارم.

با سلام وتشکر
تمام خازن ها رو با خازن سنج تست کردم ازظرفیت نامیش هم کمی بیشتره.حباب رو هم چون یکی داشتم عوض کردم.در مورد تعمیر لامپ هم تجربه اول بنده نیست لامپ های زیادی تعمیر کردم.نمیدونم این یکی چرا راه نمی افته!
با تشکر

با سلام وتشکر
مقاومت بین بیس و امیتر0.22 اهم است.
عکس هم آپلود کردم.
با تشکر

مشاهده فایل‌پیوست 88260
مشاهده فایل‌پیوست 88261

منتظر راهنمایی اساتید هستم!!!!


لطفاً راهنمایی فرمایید

اساتید لطفاً راهنمایی فرمایید 1 سال گذشت!!!

سلام

با چه هدفی 22/ اهم بین بیس امیتر گذاشتید ؟ 22 / اهم صحیح نیست

با خازن بزرگ موقتا یک خازن مشابه دیگر موازی و نتیجه را اعلام کنید

مقاومت بزرگ حدود 100 کیلو را هم تست کنید

سپاس

با سلام
میبخشید که دیر جواب میدم چون پست شمارو تازه دیدم.
بجای مقاومت 0/22از مقاومت 100کیلو استفاده کردم ولی دیگه همون یه مقدار خیلی کم نور فیلیمان هم دیگه نداشت با خازن موازی چه قبل از تعویض مقاومت و چه بعد از تعویض مقاومت فرقی نکرد!ضمناً مقاومت 0/22اهم با یه دیود 4007به صورت سری بیس و امیتر رو وصل کرده.

سلام

اگر بین بیس امیتر مقاومت 22 / اهم قرار دهید یعنی درواقع بیس امیتر را اتصال کوتاه کرده اید
غالبا مقاومت بین بیس امیتر جهت کاهش ولتاژهای مخرب استفاده میشه و تصور میکنم در این مدار بین 10 الی 100 اهم است
و مقاومتی که با امیتر یا کلکتور ترانزیستور اوت پوت سری میشه کمتر از 1 اهم است.

با توجه به تست هایی که انجام دادید اگر مقاومت بزرگ ( بزرگتر از 100 کیلو ) را هم تست کردید احتمالا با جابجایی قطعات ، خطایی اتفاق افتاده و قطعه ای متفاوت با قطعه اصلی جایگزین کردید

شرح کاملی از کارهای انجام شده اعلام فرمایید ببینیم چرا تابحال راه نیافتاده .
اگر یک خازن عدسی ، بین دو فبلامان (طرفین لامپ ) بصورت سری است پس از آنکه لامپ با نور ضعیف روشن شد یک پایه این خازن را قطع کن ببین نور لامپ نرمال میشه

سپاس

با سلام وتشکر
 نکته جالب اینجاست که اگه لامپ با همون مقاومت 0/22اهم و با یک فیلیمان که نور خیلی کمی داره 5دقیقه روشن بمونه ترانزیستورها میسوزن!!!پس فرمایش شما که احتمال میدهید که قطعات جابه جا شده اند قوت میگیره.به همین خاطر تقاضای نقشه لامپ 105 وات رو داشتم.روی برد و بعد از بیس یکی از ترانزیستورها که دیاک داره یه خازن سرامیک سبز رنگ سری هستش که سر دیگه این خازن به خط منفی یا به اصطلاح به منفی خازن صافی وصل شده.روی این خازن نوشته شده 220jولی با خازن سنج که اندازه گیری میکنم 23نانو فاراد رو نشون میده!!!ضمناًبا خازن سنج تمام خازنها رو چک کردم که همگی سالم بودند.فرمایشات شما رو هم انجام میدم و نتیجه رو عرض میکنم.
با تشکر

با سلام
استاد عزیز تصمیم گرفتم که شماتیک مدار رو بکشم و آپلود کنم چون احتمال میدم در چیدمان قطعات اشتباه شده باشه فقط بی نظمی رو میبخشید چون اولین تجربه بنده بود.
مشاهده فایل‌پیوست 90708

با سلام
عکسی از برد قرار میدادید بهتر بود ولی فکر میکنم مقاومت مجهول همان 5 اهم باشد چون در اینگونه مدارات 4 مقاومت میسوزد و دو به دو با هم مشابه اند .......

یا علــــــــــی

با سلام
در پست شماره 304 عکسها رو قرار دادم

استاد غزال لطفاً راهنمایی فرمایید

:212::distrust::narahat::155:

با سلام
استاد غزال عزیز به علت این که اشتباه اطلاعات ندم مدار لامپ 105 وات رو رسم کردم لطفاً راهنمایی فرماییدبلکه شر این لامپ از سر بنده کنده بشه!!!!

این کار هم انجام دادم ولی دیگه همون یک مقدار کم نور یک فیلیمان هم دیگه قطع شد


لطفاً راهنمایی فرمایید

تقریباً2ماه و 4روز از اولین پست درخواست من گذشت.سوال کردید جواب دادم پس چی شد؟؟؟!!!!
