تاپیک لامپ های کم مصرف

[غزال]

درود
تصاویری کاملتر ضمیمه کرده ام
با تشکر از شما

مشاهده فایل‌پیوست 91146

مشاهده فایل‌پیوست 91147

مشاهده فایل‌پیوست 91148

سلام
همانطور که یکی از دوستان فرمودند بنظر میرسه تعدادی LED است که اگر LED نور مرئی باشه احتمالا سوخته
دلیل بالا رفتن ولتاژ تغذیه اینه که لامپها جریانی نمیکشند و لذا ماکزیمم ولتاژ ظاهر میشه

اما اگر با ولتاژ بالاتر از نرمال روشن نشه دراینصورت با ولتاژ نرمال یا پایینتر بهیچ عنوان روشن نمیشه
جهت اطمینان بیشتر یکی از لامپها را اوراق کن تا نحوه اتصالات و غیره و امکان تعمیر آن مشخص بشه
احتمالا برخی از لامپ ها سالم و برخی سوخته و لامپهای سوخته مانع روشن شده بقیه میشود.

آیا فقط 2 سیم جهت تغذیه کل لامپ ها در دسترس است ؟
دراینصورت مقاومت دو سیم را از دو طرف اعلام کنید

ضمنا شبیه لامپ مادون قرمز بنظر میرسه که دراینصورت نور مرئی نداره و با دوربین موبایل قابل مشاهده است که روشن میشه یا نه

سپاس



[SkyCity]

آیا فقط 2 سیم جهت تغذیه کل لامپ ها در دسترس است ؟
دراینصورت مقاومت دو سیم را از دو طرف اعلام کنید

درود
بله 2 تا سیم است و یک سیم هم ارت است
مقاومت سیم ها نسبت به هم را اندازه گرفتم و حدود 500 کیلو اهم است
همانگونه که پیش تر عرض کردم تعدادی لامپ هستند که خراب هستند
برخی از لامپ ها ابتدا تعدادی از ال ای دی هایشان روشن میشوند(کل لامپ ها 30 عدد است و حدود 8 تا 10 تا از لامپ ها روشن میشوند) اما با نور خیلی کم سپس بصورت رندوم همان تعداد کمی از لامپ ها که بصورت نور کم روشن بودند چشمک میزند اما چشمک با نور نسبتا زیاد تر
ترانس یا آداپتور موجود در آن که دوستما آقا رضا فرمودند به درایور معروف است صدای جیلیز و ویلیزی میدهد و ولتاژ 37 ولت را دارد و ثابت است
ضمنا شبیه مادون قرمز نیست که با دوربین موبایل دیده شود
با تشکر

​



[SkyCity]

درود
مشکل چشمک زدن را پیدا کردم !
علت همان افزایش ولتاژ است !
یدونه از درایور ها را تست کردم که 36 ولت داشت و با آن چشمک نیمزند ضمنا تمام لامپ ها با نور زیاد بصورت ممتد روشن هستند
الان روی دیگر لامپ ها نیز تست میکنم و نتیجه را اعلام میکنم
با تشکر
​



[غزال]

درود بر همه
تعدادی لامپ کم مصرف برایم آورده اند که هیچ کدام روشن نمیشوند
لامپ های فوق را باز کردم
درون آنها آداپتور وجود دارد که ورودی 220 را میگیرد و برابر نوشته های روی آن بایستی ولتاژ 21 تا 35 ولت ارائه دهد
آداپتور فوق الان 39 ولت خروجی میدهد
آیا عدم روشن شدن بابت این است یا خیر ؟
تصاویری از آن را ضمیمه کرده ام
با تشکر

مشاهده فایل‌پیوست 91135

مشاهده فایل‌پیوست 91136

مشاهده فایل‌پیوست 91137
​

سلام
عزیزم در پست 327 فرمودید تعدادی لامپ دارید که هیچکدام روشن نمیشود ولی در پست اخیر مطالب متناقضی مطرح فرمودید

بالاخره تعدادی روشن میشه یا چشمک میزنه یا روشن نمیشه ؟ کدوم درسته ؟

سپاس



[SkyCity]

سلام
عزیزم در پست 327 فرمودید تعدادی لامپ دارید که هیچکدام روشن نمیشود ولی در پست اخیر مطالب متناقضی مطرح فرمودید

بالاخره تعدادی روشن میشه یا چشمک میزنه یا روشن نمیشه ؟ کدوم درسته ؟

سپاس

درود بر شما
تعداد 6 عدد دیروز آوردند که اصلا روشن نمیشدند
تعداد 4 عدد دیگر نیز امروز صبح آوردند که 2 تاشون کاملا با نور بالا روشن میشوند و چشمک میزنند
بررسی کردم آنهایی که چشمک میزنند ایراد از ترانس درایورشون هست و وقتی زیر بار میروند ولتاژشان 19 تا 21.5 ولت دائما در حال نوسان است
با ترانس درایور دیگر لامپ ها تست کردم و لامپ ممتد روشن میشود همان زمان ولتاژ خروجی را گرفتم که در عدد 27 ثابت بود
لذا برخی ها ایراد از ترانس درایور است و برخی ها از لامپ های ال ای دی
با این وصف آیا ارزش تعمیر دارند ؟
بعد از ناهار میخواهم به بازار بروم برای خرید چند قطعه کامپیوتر و اگر چیزی نیاز است خریداری کنم
با تشکر
​



[غزال]

درود بر شما
تعداد 6 عدد دیروز آوردند که اصلا روشن نمیشدند
تعداد 4 عدد دیگر نیز امروز صبح آوردند که 2 تاشون کاملا با نور بالا روشن میشوند و چشمک میزنند
بررسی کردم آنهایی که چشمک میزنند ایراد از ترانس درایورشون هست و وقتی زیر بار میروند ولتاژشان 19 تا 21.5 ولت دائما در حال نوسان است
با ترانس درایور دیگر لامپ ها تست کردم و لامپ ممتد روشن میشود همان زمان ولتاژ خروجی را گرفتم که در عدد 27 ثابت بود
لذا برخی ها ایراد از ترانس درایور است و برخی ها از لامپ های ال ای دی
با این وصف آیا ارزش تعمیر دارند ؟
بعد از ناهار میخواهم به بازار بروم برای خرید چند قطعه کامپیوتر و اگر چیزی نیاز است خریداری کنم
با تشکر
​

سلام
عزیزم اگر شما یکبار ایراد یک لامپ و بار دیگر ایراد لامپ دیگر را مطرح کنید و بویژه که تصریح نکنید که ایراد تازه مربوط به لامپ دیگری است چطور ممکنه پاسخ صحیحی دریافت کنید و توصیه ها را روی کدامیک اجرا کنید

لذا ایراد یکی از لامپها را مطرح و تا رفع عیب فقط در مورد آن گزارش کنید
آیا قطعات تغذیه لامپ هایی که ولتاژش نوسان میکنه در دسترس است ؟
دراینصورت خازن الکترولیت موازی با خروجی آنرا تست کنید
اگر قطعات قابل رویت نیست خازن بزرگی با خروجی موازی و نتیجه را اعلام کنید
اگر فقط یک مقاومت 100 اهمی با خروجی تغذیه موازی کنید آیا باز هم نوسان میکنه ؟

سپاس



[SkyCity]

سلام
عزیزم اگر شما یکبار ایراد یک لامپ و بار دیگر ایراد لامپ دیگر را مطرح کنید و بویژه که تصریح نکنید که ایراد تازه مربوط به لامپ دیگری است چطور ممکنه پاسخ صحیحی دریافت کنید و توصیه ها را روی کدامیک اجرا کنید

لذا ایراد یکی از لامپها را مطرح و تا رفع عیب فقط در مورد آن گزارش کنید
آیا قطعات تغذیه لامپ هایی که ولتاژش نوسان میکنه در دسترس است ؟
دراینصورت خازن الکترولیت موازی با خروجی آنرا تست کنید
اگر قطعات قابل رویت نیست خازن بزرگی با خروجی موازی و نتیجه را اعلام کنید
اگر فقط یک مقاومت 100 اهمی با خروجی تغذیه موازی کنید آیا باز هم نوسان میکنه ؟

سپاس

درود بر شما
بله حق با شماست میبایستی مشکل یکی را مطرح میکردم از این جهت عذرخواهی میکنم
انشا ا.. بعد از اینکه از بازار آمدم تست میکنم
با تشکر
​



[SkyCity]

سلام
عزیزم اگر شما یکبار ایراد یک لامپ و بار دیگر ایراد لامپ دیگر را مطرح کنید و بویژه که تصریح نکنید که ایراد تازه مربوط به لامپ دیگری است چطور ممکنه پاسخ صحیحی دریافت کنید و توصیه ها را روی کدامیک اجرا کنید

لذا ایراد یکی از لامپها را مطرح و تا رفع عیب فقط در مورد آن گزارش کنید
آیا قطعات تغذیه لامپ هایی که ولتاژش نوسان میکنه در دسترس است ؟
دراینصورت خازن الکترولیت موازی با خروجی آنرا تست کنید
اگر قطعات قابل رویت نیست خازن بزرگی با خروجی موازی و نتیجه را اعلام کنید
اگر فقط یک مقاومت 100 اهمی با خروجی تغذیه موازی کنید آیا باز هم نوسان میکنه ؟

سپاس

درود

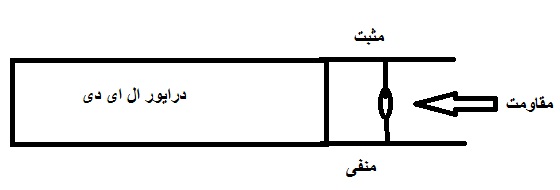

مهندس قبل از تست خواستم از نحوه اتصال بصورت موازی آگاه شوم
کمی شک داشتم گفتم سوال کنم بد نیست
شکل زیر را تماشا و چنانچه ایرادی ندارد بفرمائید تا تست را انجام دهم
با تشکر


​



[farzad.]

با سلام
استاد عزیز تصمیم گرفتم که شماتیک مدار رو بکشم و آپلود کنم چون احتمال میدم در چیدمان قطعات اشتباه شده باشه فقط بی نظمی رو میبخشید چون اولین تجربه بنده بود.
مشاهده فایل‌پیوست 90708

:212::distrust::narahat::155:



[SkyCity]

درود
مهندس غزال لطف کنید پست 345 را مشاهده کنید و اعلام نظر ؟؟؟؟
