تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

سلام استاد چیزی به خروجی متصل نکردم
یعنی هیچ باری به خروجی منبع نزدم که جریان رو تست کنم
دو ترانزیستور قدرت موازی شده اماده دارم و فقط باید به ترمینال پیچی که وصل کردم متصل کنم پایه امیتر انها هم با ۰.۲۲ صدم موازی شده
نقشه رو هم دارم
سپاس

درود
افرین

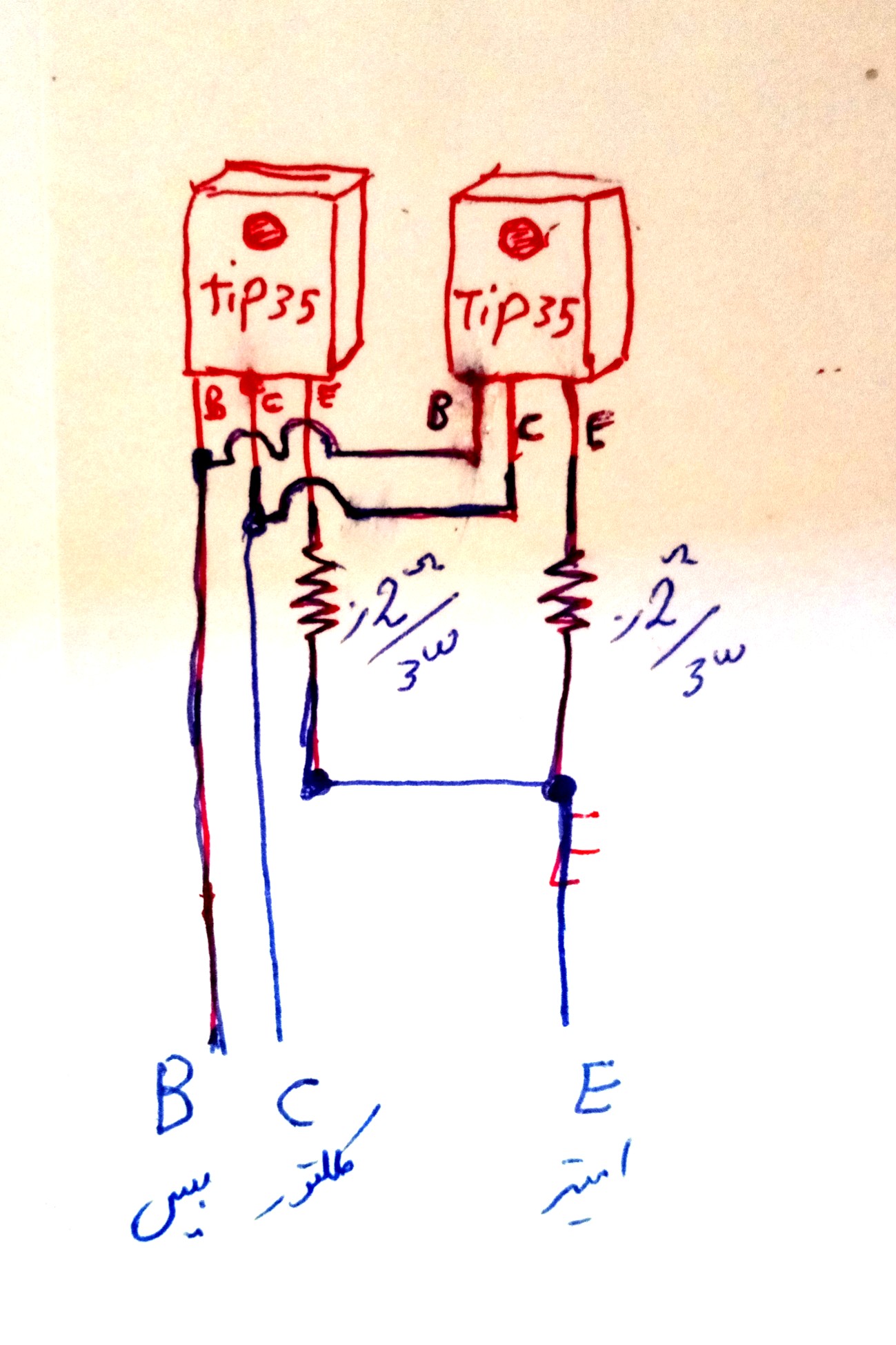

طبق شکل زیر دو ترانزیستور بهم متصل بشن و پایین تصویر هم بیس کلکتور امیتر را مشخص کردم
حالا فرض کن این ۳ پایه پایین تصویرم یک ترانزیستور قوی هست و بجای تک ترانزیستور قدرت نصب کن

البته پیچ کردن سیم های کلکتور امیتر صحیح نیست و باید لحیم بشه ولی فعلا نیاز نیست و یادت باشه آخر آخرِ کار باید به برد لحیم کنی و پیچی نباشه

سیم هایی که به امیتر و کلکتور متصل میکنی بابد قوی و ضخیم باشه ( الان نیاز نیست خیلی ضخیم باشه ولی خیلی نازک نباشه )

ولی سیم بیس هر چقدر هم نازک باشه اشکال نداره و مهم نیست که چقدر ضخیم باشه.

من دیگه باید برم و بقیه کارها رو انجام بده ولی آزمایش نکن تا فرصتی پیدا کنم تقریبا غروب

سپاس
2/, و 22/, اهم فرقی ندارن اما لااقل ۳ وات باشن



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود
افرین

طبق شکل زیر دو ترانزیستور بهم متصل بشن و پایین تصویر هم بیس کلکتور امیتر را مشخص کردم
حالا فرض کن این ۳ پایه پایین تصویرم یک ترانزیستور قوی هست و بجای تک ترانزیستور قدرت نصب کن

البته پیچ کردن سیم های کلکتور امیتر صحیح نیست و باید لحیم بشه ولی فعلا نیاز نیست و یادت باشه آخر آخرِ کار باید به برد لحیم کنی و پیچی نباشه

سیم هایی که به امیتر و کلکتور متصل میکنی بابد قوی و ضخیم باشه ( الان نیاز نیست خیلی ضخیم باشه ولی خیلی نازک نباشه )

ولی سیم بیس هر چقدر هم نازک باشه اشکال نداره و مهم نیست که چقدر ضخیم باشه.

من دیگه باید برم و بقیه کارها رو انجام بده ولی آزمایش نکن تا فرصتی پیدا کنم تقریبا غروب

سپاس
2/, و 22/, اهم فرقی ندارن اما لااقل ۳ وات باشن
مشاهده فایل‌پیوست 170912

درود استاد طبق همین نقشه عمل کردم
و چون فعلا برای تست هست از ترمینال پیچی استفاده کردم و در اخر لحیم خواهم کرد
از وقتی ۲ ترانزیستور قدرت رو نصب کردم هیچ کار دیگری نکردم یعنی منبع رو به برق هم نزدم و به هیچ قطعه دیگری هم دست نزدم تا شما بگین
نیاز نیست مقاومت اجری عوض شه یا دوتا ۰.۶۸ موازی بشن؟
اون سری ازتون پرسیدم ۳ وات پیدا نکردم ۲ وات مشکلی نداره گفتین خیر مقاومت ۰.۲ اهم که بخ پایه امیتر ترانزیستور متصل میشه رو میگم از کجا بفهمم چند واته؟ رنگ خود ترانزیستور تقریبا خاکستری و نقره ای ماننده
سپاس



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود استاد طبق همین نقشه عمل کردم
و چون فعلا برای تست هست از ترمینال پیچی استفاده کردم و در اخر لحیم خواهم کرد
از وقتی ۲ ترانزیستور قدرت رو نصب کردم هیچ کار دیگری نکردم یعنی منبع رو به برق هم نزدم و به هیچ قطعه دیگری هم دست نزدم تا شما بگین
نیاز نیست مقاومت اجری عوض شه یا دوتا ۰.۶۸ موازی بشن؟
اون سری ازتون پرسیدم ۳ وات پیدا نکردم ۲ وات مشکلی نداره گفتین خیر مقاومت ۰.۲ اهم که بخ پایه امیتر ترانزیستور متصل میشه رو میگم از کجا بفهمم چند واته؟ رنگ خود ترانزیستور تقریبا خاکستری و نقره ای ماننده
سپاس

درود

الان بجای مقاومت اجری ۶۸/. اهمی چه مقاومتی هست؟
هر چی هست همون باشه عوض نکن

فعلا هیچ کاری نکن و برای اینکه بیکار نباشی همه ترانزیستورهای قدرت را آماده و پیچ کن ولی پایه هاش آزاد باشه جز دو تا که گفتم .

فعلا برای امیتر مقاومت ۲ وات اشکال نداره

سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

الان بجای مقاومت اجری ۶۸/. اهمی چه مقاومتی هست؟
هر چی هست همون باشه عوض نکن

فعلا هیچ کاری نکن و برای اینکه بیکار نباشی همه ترانزیستورهای قدرت را آماده و پیچ کن ولی پایه هاش آزاد باشه جز دو تا که گفتم .

فعلا برای امیتر مقاومت ۲ وات اشکال نداره

سپاس

سلام استاد ترانزیستور هایه قدرت رو با چسب سیلیکون روی هیت سینک نصب کرده بودم و سیم کشی هم کرده بودم از قبل عکس هم دادم احتمالا مشاهده نکردین
سیم هاشم لحیم زدم حتی
به جایه مقاومت ۰.۶۸ چیز دیگری نصب نیست و خودش نصبه یک عدد ۰.۶۸ صدم اجری ۱۰ وات
سپاس
الان چ کنم ؟ ۲ ترانزیستور رو نصب کردم
ممنون



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

سلام استاد ترانزیستور هایه قدرت رو با چسب سیلیکون روی هیت سینک نصب کرده بودم و سیم کشی هم کرده بودم از قبل عکس هم دادم احتمالا مشاهده نکردین
سیم هاشم لحیم زدم حتی
به جایه مقاومت ۰.۶۸ چیز دیگری نصب نیست و خودش نصبه یک عدد ۰.۶۸ صدم اجری ۱۰ وات
سپاس
الان چ کنم ؟ ۲ ترانزیستور رو نصب کردم
ممنون

درود

فقط دو ترانزیستور قدرت متصل و بقیه آزاد باشه.
۶۸/. هم اشکال نداره
بدون بار تست کن و ببین جریان را بدون بار هم خیلی کم کنی لامپ جریان روشن میشه و ولتاژ افت میکنه ؟
عکس هم بفرست

سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

فقط دو ترانزیستور قدرت متصل و بقیه آزاد باشه.
۶۸/. هم اشکال نداره
بدون بار تست کن و ببین جریان را بدون بار هم خیلی کم کنی لامپ جریان روشن میشه و ولتاژ افت میکنه ؟
عکس هم بفرست

سپاس

درود وقت بخیر استاد
هم ولتاژ کمو زیاد شد تا ماکزیمم ۲۳ و تا ۰ پایین اومد
هم ولوم جریان کارشو به خوبی انجام داد
پر پر زدن ماژول ولت متر امپر مترر هم به دلیل ایراد دوربین گوشی منه وگرنه اون اوکی هست فقط تو عکس اینجوری میوفته که ادم حس میکنه داره سو سو میزنه وگرنه اوکیه همچی هرچی گفتین اوکی بود انجام دادم
به خروجی هم بار متصل نکردم اینم عکسا
سپاس
https://uupload.ir/files/fl7_img_20201025_202213_261.jpg


https://uupload.ir/files/iqgk_img_20201025_202323_857.jpg


https://uupload.ir/files/uag6_img_20201025_202429_426.jpg


https://uupload.ir/files/syob_img_20201025_202655_051.jpg


https://uupload.ir/files/66fe_img_20201025_202653_108.jpg



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

فقط دو ترانزیستور قدرت متصل و بقیه آزاد باشه.
۶۸/. هم اشکال نداره
بدون بار تست کن و ببین جریان را بدون بار هم خیلی کم کنی لامپ جریان روشن میشه و ولتاژ افت میکنه ؟
عکس هم بفرست

سپاس

درود وقت بخیر استاد
هم ولتاژ کمو زیاد شد تا ماکزیمم ۲۳ و تا ۰ پایین اومد
هم ولوم جریان کارشو به خوبی انجام داد
پر پر زدن ماژول ولت متر امپر مترر هم به دلیل ایراد دوربین گوشی منه وگرنه اون اوکی هست فقط تو عکس اینجوری میوفته که ادم حس میکنه داره سو سو میزنه وگرنه اوکیه همچی هرچی گفتین اوکی بود انجام دادم
به خروجی هم بار متصل نکردم اینم عکسا
دو مقاومت ۰.۲۲ صدم هم چسب برق مشکی زدم البته عایق کردم و چسبوندم به هم که از قبل به همین شکل بود الان اینکارو نکردم


سپاس
https://uupload.ir/files/fl7_img_20201025_202213_261.jpg


https://uupload.ir/files/iqgk_img_20201025_202323_857.jpg


https://uupload.ir/files/uag6_img_20201025_202429_426.jpg


https://uupload.ir/files/syob_img_20201025_202655_051.jpg


https://uupload.ir/files/66fe_img_20201025_202653_108.jpg



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود وقت بخیر استاد
هم ولتاژ کمو زیاد شد تا ماکزیمم ۲۳ و تا ۰ پایین اومد
هم ولوم جریان کارشو به خوبی انجام داد
پر پر زدن ماژول ولت متر امپر مترر هم به دلیل ایراد دوربین گوشی منه وگرنه اون اوکی هست فقط تو عکس اینجوری میوفته که ادم حس میکنه داره سو سو میزنه وگرنه اوکیه همچی هرچی گفتین اوکی بود انجام دادم
به خروجی هم بار متصل نکردم اینم عکسا
دو مقاومت ۰.۲۲ صدم هم چسب برق مشکی زدم البته عایق کردم و چسبوندم به هم که از قبل به همین شکل بود الان اینکارو نکردم


سپاس
https://uupload.ir/files/fl7_img_20201025_202213_261.jpg


https://uupload.ir/files/iqgk_img_20201025_202323_857.jpg


https://uupload.ir/files/uag6_img_20201025_202429_426.jpg


https://uupload.ir/files/syob_img_20201025_202655_051.jpg


https://uupload.ir/files/66fe_img_20201025_202653_108.jpg

درود

حالا بار به خروجی متصل کن تا حدود یک امپر
مثلا اگه آجری ۱۰ اهم داری باید ۱۰ ولت تنظیم کنی و آجری ۱۰ اهم را به خروجی متصل کنی تا ۱ آمپر مصرف کنه
ولوم جریان کم باشه باید ولتاژ بصورت خودکار کم بشه و اگه ولوم جریان را زیاد کنی دیگه افت ولتاژ نداری.

اگه مثلا ۱۵ اهم آجری داری ۱۵ ولت بهش بده و قس علیهذا.

سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

حالا بار به خروجی متصل کن تا حدود یک امپر
مثلا اگه آجری ۱۰ اهم داری باید ۱۰ ولت تنظیم کنی و آجری ۱۰ اهم را به خروجی متصل کنی تا ۱ آمپر مصرف کنه
ولوم جریان کم باشه باید ولتاژ بصورت خودکار کم بشه و اگه ولوم جریان را زیاد کنی دیگه افت ولتاژ نداری.

اگه مثلا ۱۵ اهم آجری داری ۱۵ ولت بهش بده و قس علیهذا.

سپاس

سلام استاد اجری فقط ۱۰ وات ۶۸ صدم دارم نمیشه مثلا ال ای دی یو وی که با هم موازی کردمو یک امپر مصرف میکنه در ولتاژ حدود ۳.۳ دهم ولت رو وصل کنم
یا هر بار دیگری که ۱ امپر مصرف کند ؟
سپاس



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

سلام استاد اجری فقط ۱۰ وات ۶۸ صدم دارم نمیشه مثلا ال ای دی یو وی که با هم موازی کردمو یک امپر مصرف میکنه در ولتاژ حدود ۳.۳ دهم ولت رو وصل کنم
یا هر بار دیگری که ۱ امپر مصرف کند ؟
سپاس

درود

هر باری که ۱ آمپر مصرف میکنه اشکال نداره
ولی اگه ولتاژ بیشتری بهش بدی مصرف کننده میسوزه
پس ولتاژ کمتر بده که نسوزه .
اگه کمی بیشتر از ۱ آمپر هم بشه اشکال نداره

مداری که ساختی آشفته است و همینجوری احتمال اتصالی ناخواسته صدمه میزنه
باید تمیزتر باشه که سیم ها درهم و برهم نباشه .
هیت سینگ ها باید در محل ثابتی نصب باشه و سیم ها حتی المقدور کوتاه باشه

تست کن

سپاس
