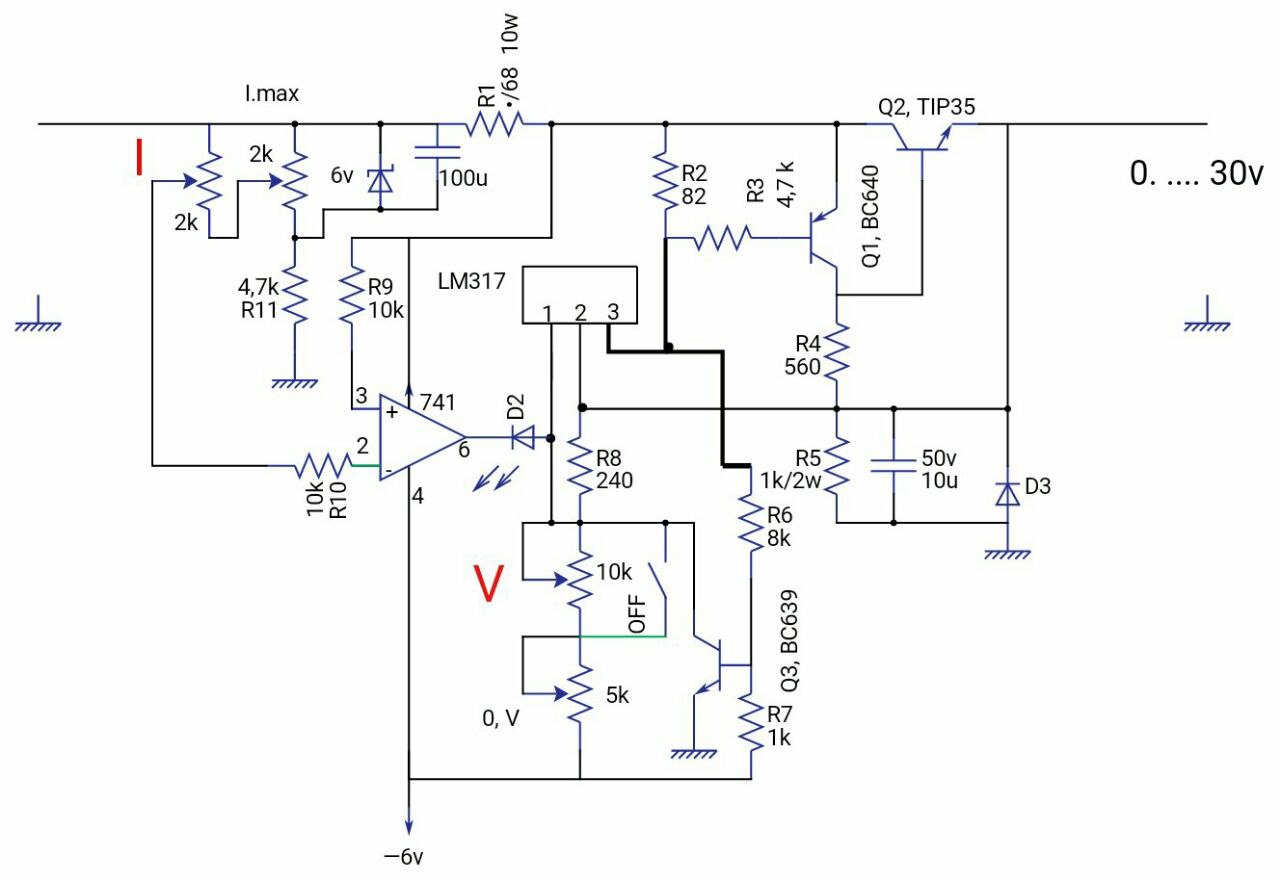

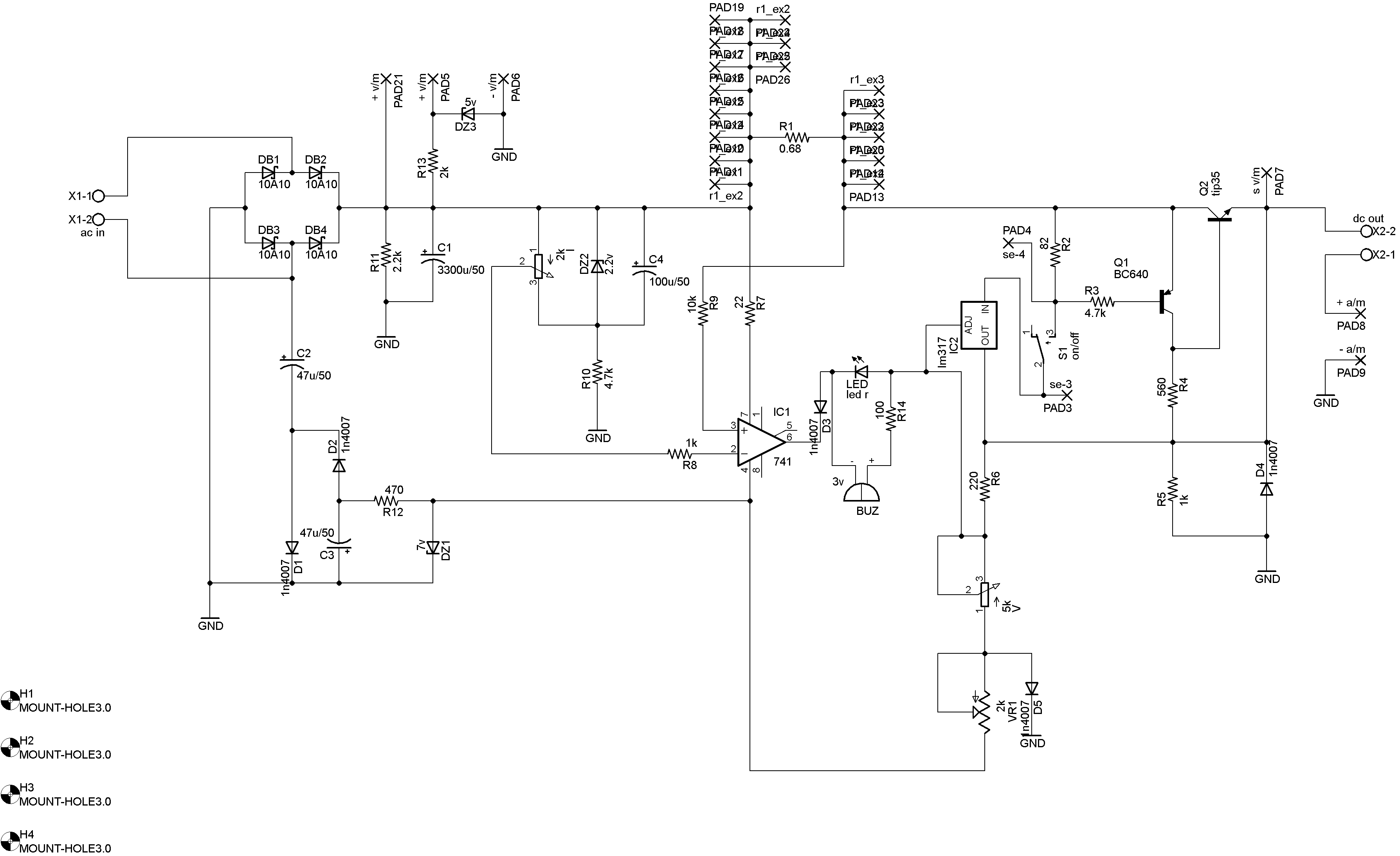

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی
با سلام
رگلاتور توی عکس مشخصه المنیومی است بدنه یا قاب دستگاه هم فلزیه
خواستم ترانزیستور ها رو باسیم نصب کنم که تعمیرش راحت باشه
درود
قطعا منظور شما از رگلاتور ، رادیاتور است
ولی از جملات گنگ هم استفاده میکنی و در داخل فلش تصویر نوشتی بدنه فلزی است و دو هیت سینک بهم متصلند
چون فلش شما هیت سینک را نشون میده بنابرین استنباط میشه که گفتی هیت سینک فلزی است که معلومه باید فلزی باشه و اگه منظور شما قاب بوده چرا داخل فلشی نوشتی که هیت سینک را نشون میده.؟
و در تضویر اتصالی یین دو هیت سینک نمی بینم و لذا نمی فهمم چرا نوشتی دو هیت سینک بهم متصلند
شابد منظورت اینه که بعدا توسط قاب فلزی بهم متصل میشن ولی اینجوری باید با پست ها و سوالات متعدد و تایپ فراوان ، بفهمم منظور شما چیه ؟
خواهشا کمی دقت کن که با چشم ضعیفم اینقدر تایپ نکنم بابام جدا دراومد و کم کم دارم پشیمون میشم چرا این طراحی رو منتشر کردم .
اگه ترانزیستور های قدرت با سیم روی هیت سینک نصب بشه تعمیرش سخت تره
درستش اینه که باید هیت سینگ ها روی برد خودشون در محلی پیچ بشن که وقتی ترانزیستور قدرت را روی برد لحیم کردی هیت سینک را لمس کنه که با پیچ روی هیت سینک محکم بشه
حالا اگه تغذیه خراب بشه و برد را خارج کنی ترانزیستور هم خارج میشه و سیم های ترانزیستور وجود نداره و اذیت نمیکنه و دست و پاگیر نمیشه ، با اینحال هر جور راحت تری و صلاح میدونی نصب کن.
اما بابت ارتباط هیت سینک و ترانزیستورها :
هرچند نمیدونم برای هر تغذیه چند ترانزیستور قدرت پیش بینی کردی اما اگه بیش از یکی باشه چنانچه کلکتور یا پایه وسط یا فلز پشت ترانزیستور های قدرت هر تغذیه بهم متصل بشه نه تنها اشکال نداره بلکه باید همینطور باشه.
یعنی پایه وسط و فلز پشت ترانزیستور( یا ترانزیستورهای ) قدرت هر تغذیه باید بهم متصل باشه (درایور نه فقط ترانزیستورهای قدرت )
ولی نباید هیت سینک ها باعث بشه که اتصالات فوق در دو تغذیه بهم متصل بشن
یعنی کلکتور قدرت تغذیه شماره ۱ با کلکتور قدرت تغذیه ۲ نباید بهم متصل بشن.
یعنی کلکتور با پایه وسط یا فلز پشت ترانزیستورهای قدرت تغذیه شماره ۱ نباید به کلکتور با پایه وسط یا فلز پشت ترانزیستورهای قدرت تغذیه شماره ۲ متصل باشه.
اگر چه قاب تغذیه در تصویر لاکی بنظر میرسه اما اگر قاب تغذیه فلزی است ۳ راه حل داره که کلکتور دو تغذیه بهم متصل نشه.
۱- یا هیت سینک ها را به بدنه فلزی قاب متصل نکنید که دراینصورت بهم متصل نمیشن.
۲- یا به توصیه فروشگاه عمل کنید یعنی ترانزیستورها را از هیت سینک ایزوله کنید (با طلق عایق و استوانه عایق مخصوص ترانزیستور که پیچ از آن عبور میکنه )
دراینصورت اگه دو هیت سینک بهم متصل بشن اشکالی نداره چون کلکتورهای دو تغذیه بهم متصل نمیشن چون ایزوله شدن.
۳- بهترین راه اینه که از ترانزیستور ایزوله استفاده کنید که پشتش فلز نداره و طلق مَلق هم نمیخواد و هر جایی دوست داری پیچ کن و هیت سینک ها رو هم هر جایی دوست داری متصل و نصب کن دراینصورت هر کاری کنی و بخوای عمدا هم اشتباه کنی نمیتونی پایه وسط ترانزیستور قدرت دو تغذیه را بهم متصل کنی
جهت تست باید با اهم متر تست کنید که پایه وسط ترانزیستور به هیت سینک صفر اهم نباشه یعنی اهم متر بوق نزنه.
بنابرین در هر شرایطی و با هر روشی که استفاده کنی یک پروب اهم متر را به پایه وسط ترانزیستور قدرت تغذیه ۱ بزن
و پروب دیگر را به پایه وسط ترانزیستور قدرت تغذیه ۲ بزن اگه بوق زد و یا کمتر از ۱۰ اهم بود اشکال داره و توضیه های منو اجرا و رعایت نکردی .
ضمنا ترانسی که در تصویر دیدم آمپر بالایی نمیده و لذا برای هر تغذیه یک ترانزیستور کافیه چون ترانس شما ۳ امپر هم بسختی میده
تا حالا برای اتصال ترانزیستور قدرت مکررا با عبارات و نگارش های مختلف در پست های عدیده توضیح دادم که یک کتابچه میشه و نمیدونم کجای توضیحاتم نامفهومه و امیدوارم اینبار مفهوم باشه.
سپاس
