پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی
بله همینطوره
البته نباید دو پایه متناوب را خارج از نقشه و مستقیما به ترانس متصل کنی بلکه باید دو پایه متناوب را به ورودی نقشه متصل کنی که دو سیم ثانویه ترانس هم به همونجا متصل میشه
یعنی ابتدا دو پایه متناوب را به ورودی نقشه متصل کن و دو پایه مثبت و منفی را به دو پایه مثبت و منفی خازن متصل کن
یعنی ۴ پایه دیود پل باید طبق نقشه به مدار متصل بشه.
سپاس

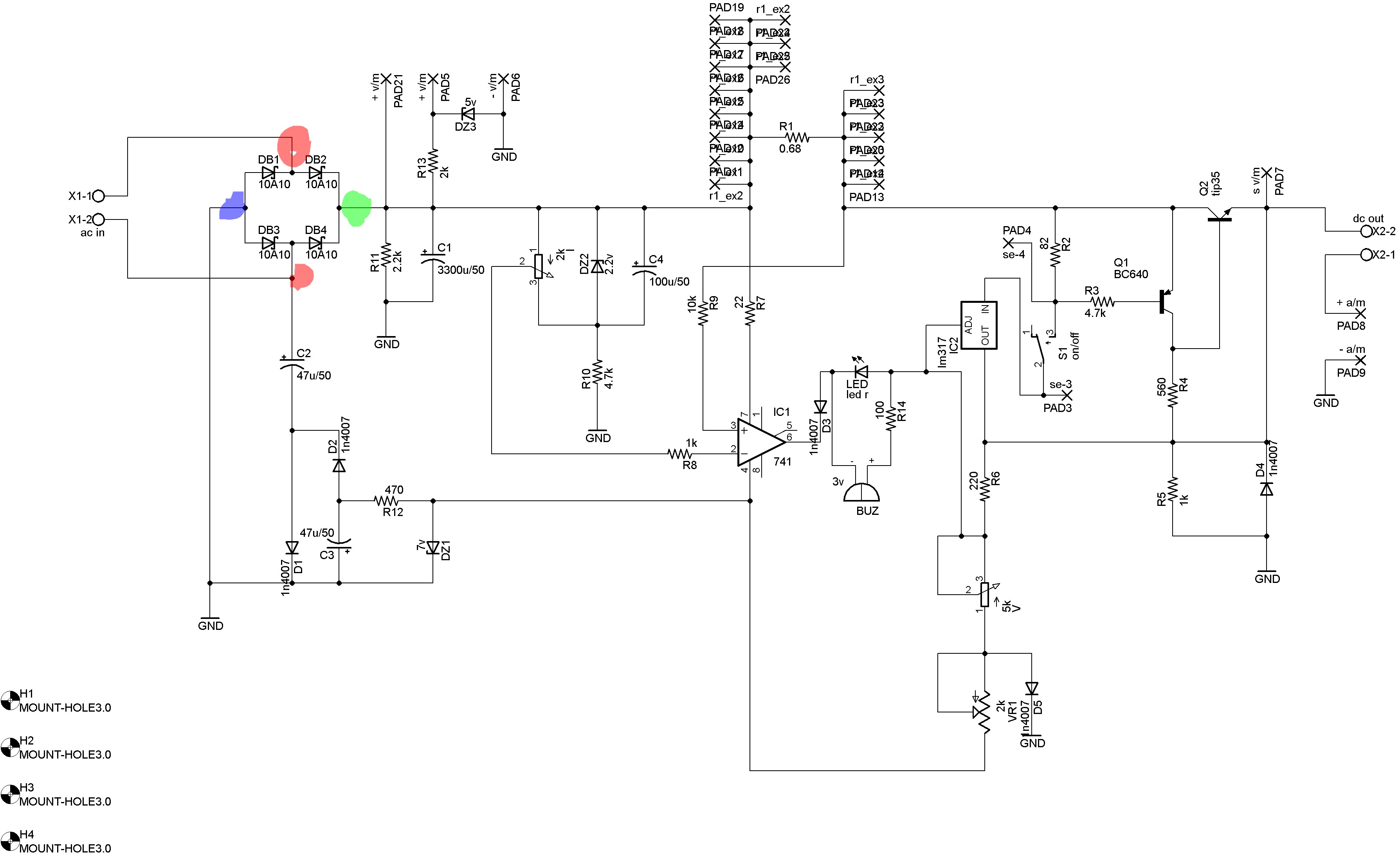

دو پایه متناوب را به دو نقطه قرمز متصل کن
پایه مثبت را به نقطه سبز متصل کن
پایه منفی را به نقطه آبی متصل کن
بله همینطوره
البته نباید دو پایه متناوب را خارج از نقشه و مستقیما به ترانس متصل کنی بلکه باید دو پایه متناوب را به ورودی نقشه متصل کنی که دو سیم ثانویه ترانس هم به همونجا متصل میشه
یعنی ابتدا دو پایه متناوب را به ورودی نقشه متصل کن و دو پایه مثبت و منفی را به دو پایه مثبت و منفی خازن متصل کن
یعنی ۴ پایه دیود پل باید طبق نقشه به مدار متصل بشه.
سپاس
دو پایه متناوب را به دو نقطه قرمز متصل کن
پایه مثبت را به نقطه سبز متصل کن
پایه منفی را به نقطه آبی متصل کن
