تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[habbib]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود

زمانی مقادیر یک مدار را دستکاری میکنیم که به صحت نقشه شک کنیم و تصور کنیم این نقشه کار نمیکنه
البته من خدا نیستم و ممکنه نقشه ضعف هایی داشته باشه اما ازآنجاکه تعداد قابل توجهی از علاقمندان موفق به مونتاژ و تایید شدند و هیچکدام چنین ضعفی اعلام نکردند لذا اگه با صلاحدید خودت از سوئیچینگ استفاده نمیکردی به این مشکل برخورد نمیکردی .
لذا جالب ترین نکته گزارشت این بود که با وجود تایید و توفیق جملگی دوستانی که مونتاژ کردند معذالک تصمیم داشتی نقشه را دستکاری و اصلاح کنی تا درست بشه.
و گفتی ولتاژ به ledنمیرسه و کاری کنیم که بهش ولتاژ برسه ؟
رسوندن ولتاژ به led کاری نداره ولی باید بموقع روشن بشه.
بجای این تصمیمات و اصلاح نقشه ببین اشکال چیه ؟
هرچند ترانس کوچیکه ولی اگه ولتاژ خروجی پل را در زمان اتصال بار گزارش کردی فعلا مربوط به ترانس نیست‌.

گفتی جریان را کاملا باز کردی و تست کردی ولی باید جریان را نزدیک به صفر کنی و تست کنی تا led روشن بشه
یعنی جریان باید کمی از صفر بیشتر باشه تا با اندک جریانی led روشن بشه و میتونی ابتدا جریان را کاملا ببندی که بدون بار هم باید led روشن بشه و اگه نمیشه قطعات را تست کنبویژه led و آی سی.
چرا ولتاژ ولتمتر را زمان پر پر گزارش نکردی ؟
آیا آی سی سالمه ؟
با توجه به اینکه بدون تغییرات لازم از تغذیه سوئیچینگ استفاده کردی و قطعات را تحت فشار قرار دادی باید به سلامت قطعات شک کنی نه به نقشه ای که بارها تست و با قدرت تایید شده.

اگه مونتاژ اشکالی نداره قطعاتی سوخته .

ولتمتر را خارج از تغذیه و با تغذیه دیگری تست کن ببین سالمه یا نه ؟
led روتست کردی ؟

در شرایط حاضر فرصتی برای عیب یابی ندارم و البته قطعاتی نداره و بسرعت اشکال پیدا میشه. ولی با توجه به گزارش شما با احتمال زیاد
اگر محدود کننده جریان کار میکنه دراینصورت led سوخته
درغیراینصورت اگر محدود کننده کار نمیکنه آی سی سوخته .

سپاس

درود
مشکل ولت متر حل شد
پایه زنر ZD3 از برد لق شده بود لحیمش رو تقویت کردم مشکل پرپر زدن و خاموش شدنش منتفی شد
ولی LED و بیزر روشن نمیشن ولتاژ خیدی کمی بهشون میرسه
تمامی قطعات رو چک کردم سلامت هستند احتمالا مشکل مربوط به آیسی میشه که در ابتدا توسط سوییچینگ بهش فشار وارد شده و آسیب دیده
هر دو ولوم کار میکنن محدود کننده جریان هم احتمالا درست کار میکنه
به خوبی میتونم باهاش جریان رو محدود کنم طوری که روی ۱۲ یا ۵ و یا ۷ ولت جریان بسیار ناچیزی بدهد و روی ۱۲ ولت نتونه لامپ رو روشن نماید
روی ۱۲ ولت تنظیم میکنم و لامپ موتور بهش متصل میکنم حالا کم کم ولوم جریان رو میچرخونم و نور لامپ ضعیف و ضعیف تر میشود و از بازر صدای ضعیفی به گوش میرسد ولی LED روشن نمیشه
در همین نقطه ولتاژ دو سر LED و بیزر کمتر از یک ولت میباشد

خود LED رو توسط ولتاژ خارجی تست کردم سالم میباشد
جهت پایه ها نیز رعایت گردیده

در کل الان تغذیه اوکی میباشد فقط نور LED و صدای بیزر مشکل این تغذیه گردیده

ولتاژ پایه های آیسی رو هم یادداشت نمودم

مشکی ولت متر متصل به منفی خروجی
قرمز ولت متر به :
پایه یک = منفی 5.34 ولت
پایه دو = 31.70
پایه سه = 32.80
پایه چهارم = منفی 5.36
پایه پنجم = منفی 5.35
پایه ششم = 32.20
پایه هفتم = 32.80
پایه هشتم = صفر ولت میباشد
آیسی یدک ندارم بتونم تعویض کنم و باید تهیه نمایم

سپاسگزارم



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود
مشکل ولت متر حل شد
پایه زنر ZD3 از برد لق شده بود لحیمش رو تقویت کردم مشکل پرپر زدن و خاموش شدنش منتفی شد
ولی LED و بیزر روشن نمیشن ولتاژ خیدی کمی بهشون میرسه
تمامی قطعات رو چک کردم سلامت هستند احتمالا مشکل مربوط به آیسی میشه که در ابتدا توسط سوییچینگ بهش فشار وارد شده و آسیب دیده
هر دو ولوم کار میکنن محدود کننده جریان هم احتمالا درست کار میکنه
به خوبی میتونم باهاش جریان رو محدود کنم طوری که روی ۱۲ یا ۵ و یا ۷ ولت جریان بسیار ناچیزی بدهد و روی ۱۲ ولت نتونه لامپ رو روشن نماید
روی ۱۲ ولت تنظیم میکنم و لامپ موتور بهش متصل میکنم حالا کم کم ولوم جریان رو میچرخونم و نور لامپ ضعیف و ضعیف تر میشود و از بازر صدای ضعیفی به گوش میرسد ولی LED روشن نمیشه
در همین نقطه ولتاژ دو سر LED و بیزر کمتر از یک ولت میباشد

خود LED رو توسط ولتاژ خارجی تست کردم سالم میباشد
جهت پایه ها نیز رعایت گردیده

در کل الان تغذیه اوکی میباشد فقط نور LED و صدای بیزر مشکل این تغذیه گردیده

ولتاژ پایه های آیسی رو هم یادداشت نمودم

مشکی ولت متر متصل به منفی خروجی
قرمز ولت متر به :
پایه یک = منفی 5.34 ولت
پایه دو = 31.70
پایه سه = 32.80
پایه چهارم = منفی 5.36
پایه پنجم = منفی 5.35
پایه ششم = 32.20
پایه هفتم = 32.80
پایه هشتم = صفر ولت میباشد
آیسی یدک ندارم بتونم تعویض کنم و باید تهیه نمایم

سپاسگزارم

درود

led رو چطور با منبع خارجی تست کردی ؟
واقعا پایه ۶ ولتاژش ۳۲ ولته و محدود کننده کار میکنه ؟
حتما زمانیکه جریان مجاز استفاده میکنی ولتاژها راگزارش کردی که ثمری نداره و گفتم جریان را در کمترین مقدار انتخاب کن و لامپ موتور را به خروجی متصل کن تا موقعیت روشن شدن لامپ و بیزر فراهم بشه .

بدون بیزر هم تست کردی ؟
الان که بابت تهیه مقدمات دوره اموزشی ، تمرکز و فرصتی برای عیب یابی ندارم لااقل با یک led و ۷۴۱ دیگه تست میکردی که قیمتی نداره بویژه که سوکت داره و بعدا هم قابل استفاده است .

دیود سری با led را هم تست کن چون با سوئیچینگ همه قطعات را در شرایط غیرعادی تحت فشار گذاشتی و صدمه هر قطعه ای محتمل شده .

سپاس


مشاهده فایل‌پیوست 156785



[habbib]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود

led رو چطور با منبع خارجی تست کردی ؟
واقعا پایه ۶ ولتاژش ۳۲ ولته و محدود کننده کار میکنه ؟
حتما زمانیکه جریان مجاز استفاده میکنی ولتاژها راگزارش کردی که ثمری نداره و گفتم جریان را در کمترین مقدار انتخاب کن و لامپ موتور را به خروجی متصل کن تا موقعیت روشن شدن لامپ و بیزر فراهم بشه .

بدون بیزر هم تست کردی ؟
الان که بابت تهیه مقدمات دوره اموزشی ، تمرکز و فرصتی برای عیب یابی ندارم لااقل با یک led و ۷۴۱ دیگه تست میکردی که قیمتی نداره بویژه که سوکت داره و بعدا هم قابل استفاده است .

دیود سری با led را هم تست کن چون با سوئیچینگ همه قطعات را در شرایط غیرعادی تحت فشار گذاشتی و صدمه هر قطعه ای محتمل شده .

سپاس


مشاهده فایل‌پیوست 156785

درود بر شما
ال ایدی رو توسط ولتاژ باطری تست کردم و سالم میباشد

واقعا پایه ۶ ولتاژش ۳۲ ولته و محدود کننده کار میکنه ؟

پایه 6 رو اشتباه گزارش نموده بودم
، محدود کننده درست کار میکنه
ولتاژ پایه های آیسی در هنگام باز و بسته بودن ولوم جریان متفاوت میباشد بدین صورت :

گفتم جریان را در کمترین مقدار انتخاب کن و لامپ موتور را به خروجی متصل کن تا موقعیت روشن شدن لامپ و بیزر فراهم بشه .

ولوم جریان رو در کمترین حالت انتخاب میکنم و چه با لامپ و چه بدون متصل نمودن لامپ led روشن نمیشه از بیزر هم صدایی در نمیاد جز یه صدای بسیار خفیف

دیود سری با led را هم تست کن چون با سوئیچینگ همه قطعات را در شرایط غیرعادی تحت فشار گذاشتی و صدمه هر قطعه ای محتمل شده .

استاد توسط سوییچینگ دو روز هر کاری میکردم جواب نمیداد ولی باور بفرمایید در طی این تایم هر چقدر هم که فشار وارد شده ولی هیچ قطعه ای نسوخته
آی سی و رگلاتور و ترانزیستور نو از هر کدام دو تا تهیه کردم
ولی اصلا نیاز به تعویض نشد کیه قطعات در سلامت هستند و حتی مقاومت و دیودی هم نسوخته

هنگامی که لامپ با حداکثر نور روشن میباشد ولوم جریان رو تا انتها میبندم بعد از پایین کشیدن ولتاژ و قبل از خاموشی کامل لامپ بیزز صدای رگباری خیلی ضعیفی میده
در همان موقع ولتاژ ال ایدی حدود یک ولت میشه قبل از یک ولت حدود نیم ولت و قبل از اون حدود صفر ولت میباشد

بیزر هم از داخل کیس کامپیوتر درآوردم و سالم هست
داخل کیس کاملا صدای واضح داره
ولی روی تغذیه صدا نداره

سپاسگزارم



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود بر شما
ال ایدی رو توسط ولتاژ باطری تست کردم و سالم میباشد


پایه 6 رو اشتباه گزارش نموده بودم
، محدود کننده درست کار میکنه

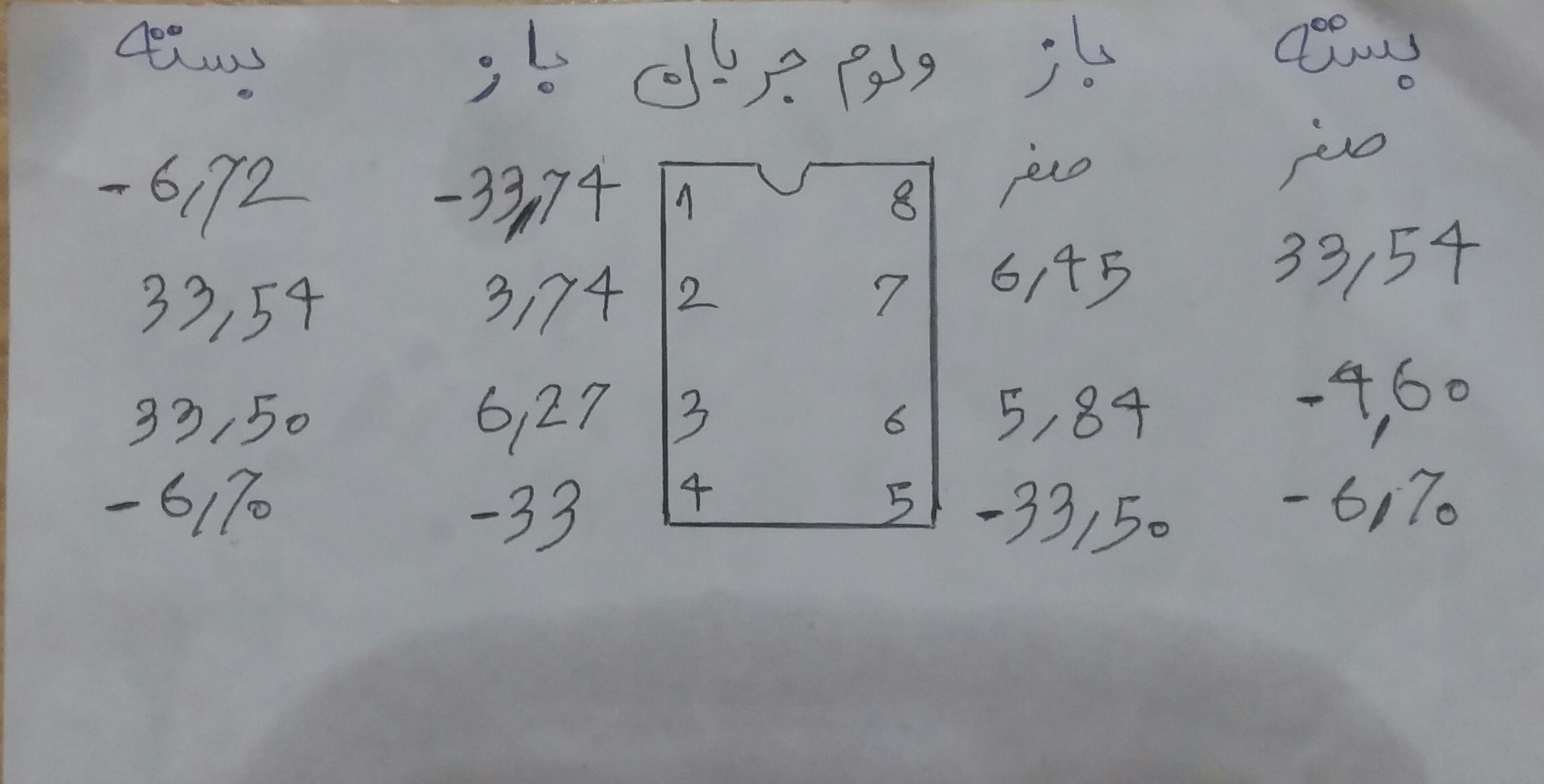

ولتاژ پایه های آیسی در هنگام باز و بسته بودن ولوم جریان متفاوت میباشد بدین صورت :

مشاهده فایل‌پیوست 166060



ولوم جریان رو در کمترین حالت انتخاب میکنم و چه با لامپ و چه بدون متصل نمودن لامپ led روشن نمیشه از بیزر هم صدایی در نمیاد جز یه صدای بسیار خفیف


استاد توسط سوییچینگ دو روز هر کاری میکردم جواب نمیداد ولی باور بفرمایید در طی این تایم هر چقدر هم که فشار وارد شده ولی هیچ قطعه ای نسوخته
آی سی و رگلاتور و ترانزیستور نو از هر کدام دو تا تهیه کردم
ولی اصلا نیاز به تعویض نشد کیه قطعات در سلامت هستند و حتی مقاومت و دیودی هم نسوخته

هنگامی که لامپ با حداکثر نور روشن میباشد ولوم جریان رو تا انتها میبندم بعد از پایین کشیدن ولتاژ و قبل از خاموشی کامل لامپ بیزز صدای رگباری خیلی ضعیفی میده
در همان موقع ولتاژ ال ایدی حدود یک ولت میشه قبل از یک ولت حدود نیم ولت و قبل از اون حدود صفر ولت میباشد

بیزر هم از داخل کیس کامپیوتر درآوردم و سالم هست
داخل کیس کاملا صدای واضح داره
ولی روی تغذیه صدا نداره

سپاسگزارم

درود

دوباره همون پاسخ های قبلی رو تکرار کردی
مجددا پرسیدم چطور led را با ولتاژ تست کردی
مجددا گفتی با ولتاژ تست کردم سالمه
یعنی عینا این پاسخ را دادی .

ال ایدی رو توسط ولتاژ باطری تست کردم و سالم میباشد

این دفعه سومه که میپرسم ledر را چطور با باطری تست کردی ؟

یعنی سه دفعه هست که میگم فهمیدم با باطری تست کردی ولی چطور تست کردی؟

سه باره نگو با باطری تست کردم مکررا فهمیدم با باطری تست کردی اما فقط بگو چطور تست کردی ؟
چرا وقتی گفتم عوض کن یک led نو جایگزین نکردی ؟

تاکید کردم جریان در کمترین حالت باشه و لامپ موتور را به خروجی متصل کن و در این حالت گزارش کن

ولی مکررا پاسخ میدی با لامپ و بی لامپ اما led روشن نمیشه

پاسخ سوال منو بده .

در چه شرایطی ولتاژ پایه های ای سی را اعلام کردی ؟
جریان چقدر انتخاب کردی
ولتاژ چقدر ؟
بار خروجی چی بوده ؟

این ولتاژهای منفی ۳۳ ولت را از کجا درآوردی چون در کل تغذیه چنین ولتاژی اساسا وجود نداره که برای پایه های ای سی گزارش کردی ؟
باز و بسته یعنی چی ؟
چه چیزی باز یا بسته است ؟

گفتم بدون بیزر تست کن ، جوابش چی شد؟

ضمنا گفتی همه قطعات سالمه که دراینصورت چرا استفاده نمیکنی و میگی لامپ led و بیزر کار نمیکنه ؟
اگه قطعات سالمه تغذیه هم سالمه .
گفتی ای سی تهیه کردی نیاز به تعویض نشد .، چطور فهمیدی نیاز به تعویض نیست ؟
در شرایطی که فرصت ندارم کارهای عجیب و غریب میکنی ، چند بار سوال را تکرار میکنم پاسخ نمیدی میگم تعویض کن ولی تشخیص میدی نباید تعویض کنی و اگه میتونی تشخیص بدی چرا مطرح میکنی ؟

تغذیه ای که سوکت ای سی داره و یک ثانیه تعویض میشه و دراینصورت نیاز به بررسی ندارم لذا چرا باوجودیکه سوکت داره و ای سی هم داری و منم فرصت ندارم و باوجودیکه از تعویض شانسی متنفرم ولی با توجه به شرایطم تاکید کردم تعویض کن چرا تعویض نکردی ؟

گفتی بر خلاف نظرم که گفتم سوئیچینگ تحت فشار گذاشته و صدمه هر قطعه ای محتمله اما هیچ قطعه ای نسوخته.
عزیزم خودم میدونم که اطلاعاتی ندارم ولی نگفتم هر قطعه ای سوخته بلکه گفتم تحت فشار گذاشتی و صدمه هر قطعه ای محتمله و محتمله یعنی احتمال داره و باید بررسی بشه ، نه اینکه مطمئنا همه سوخته .
اگه خاطرت باشه گفتی بمحضی که روشن میکنی بخش قدرت بشدت داغ میکنه و از برق میکشی ، یعنی تحت فشار شدیدی بوده لذا هر چند همیشه اشتباه میکنم و اطلاعاتی ندارم ولی گزارش خودت ثابت میکنه لااقل این یک مورد اشتباه نکردم

اگه از من سوال میکنی به توصیه من توجه کن .
اگه ای سی و لامپ را عوض کردی باید اطلاع بدی که مطمئن بشم و اگه عوض کردی و خودت مطمئن شدی با اطمینان تو نمیتونم اشکالو بفهمم باید بگی عوض کردم و درست نشد .

اگه دوباره توجه نکنی و بگی تشخیص دادم به حرفت توجه نکنم در اینصورت دیگه فرصت ندارم در چنین شرایطی اینهمه تایپ کنم و دوباره تکرار کنم .
led سوخته یا led نامناسبی استفاده کردی و نباید دیود نوری قوی باشه باید led هشدار باشه نه led روشنایی
چند نوع led تست کن.
احتمال سوختن ledبیشتر از هر احتمال دیگری است.

بازم میپرسم led را چطور با باطری یا با ولتاژ یا با هر چیز دیگه تست کردی و زمانیکه تست کردی ولتاژ دو سر led چند ولت بود
چهار باره بگو با باطری تست کردم سالم بود .

سپاس



[habbib]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود بر استاد عزیزم
شعرهای پرمغز حافظ رو هر کی میخونه برای خودش یه جور معنی میکنه و فکر میکنه این بهترین و درست ترین معنی میباشد
گزارشی که نسبت به سوال شما میدم با توجه به علم خودم تصور میکنم کاملترین گزارش دنیاست
در صورتی که کلی اشکال داره و عذر میخوام
اگر بنا به توسیه شما تصمیم به تعویض نمودن آیسی یا هر قطعه دیگر نداشتم از هر کدام دو تا تهیه نمیکردم ( البته تصمیم دارم یکی دیگه هم بسازم و لازم میشه )
هم led و هم آیسی جدید جایگزین شده بود و از سلامت اصلیها مطمعن شده بودم ولی درست نتونستم اطمینان خودم رو به شما انتقال بدم
ال ای دی رو هم پایه بلند یا آند اون رو به مثبت باطری و منفی اون رو به پایه کوتاه یا کاتد متصل نمودم ( یک پایه led رو از مدار خارج و تست نموده بودم )
گزارش پایه های آیسی بدون بار گزارش شده بود و زیر بار کمی متفاوت میشه
حرارت اولیه بخش قدرت بابت ضعف و کوچکی هیت سینگ بود و با جایگزینی هیت سینگ بزرگتر حرارت ملایمتر گشت


علی ایحال به لطف شما مدار درست شد
مشکل در نوع LED و بیزر بود



LED هشدار نداشتم و LED بنده حدود 4 ولتی میباشد، هنگامی که فرمودید حتما LED نامناسبی جایگزین کردی و اینکه باید لامپ هشدار باشد نه روشنایی

مشاهده فایل‌پیوست 165866


از مدار دیگری LED نارنجی و سبز رو در آوردم و جایگزین نمودم
LED با نور ضعیفی روشن شد
بیزر رو که خارج نمودم LED پرنور روشن شد
قبلا که LED سفید رو مدار متصل بود با برداشتن بیزر هم روشن نمیشد ولی این بار کاملا روشن شد
الان با چرخوندن ولوم جریان در حالت عکس عقربه ساعت در محدوده غیر مجاز LED روشن میشه
یعنی هر چی ولوم جریان رو بیشتر به سمت خلاف عقربه میچرخونم لامپ هشدار پر نورتر میشه
بیزر رو هم فعلا کنار گذاشتم



سپاسگزارم



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود بر استاد عزیزم
شعرهای پرمغز حافظ رو هر کی میخونه برای خودش یه جور معنی میکنه و فکر میکنه این بهترین و درست ترین معنی میباشد
گزارشی که نسبت به سوال شما میدم با توجه به علم خودم تصور میکنم کاملترین گزارش دنیاست
در صورتی که کلی اشکال داره و عذر میخوام
اگر بنا به توسیه شما تصمیم به تعویض نمودن آیسی یا هر قطعه دیگر نداشتم از هر کدام دو تا تهیه نمیکردم ( البته تصمیم دارم یکی دیگه هم بسازم و لازم میشه )
هم led و هم آیسی جدید جایگزین شده بود و از سلامت اصلیها مطمعن شده بودم ولی درست نتونستم اطمینان خودم رو به شما انتقال بدم
ال ای دی رو هم پایه بلند یا آند اون رو به مثبت باطری و منفی اون رو به پایه کوتاه یا کاتد متصل نمودم ( یک پایه led رو از مدار خارج و تست نموده بودم )
گزارش پایه های آیسی بدون بار گزارش شده بود و زیر بار کمی متفاوت میشه
حرارت اولیه بخش قدرت بابت ضعف و کوچکی هیت سینگ بود و با جایگزینی هیت سینگ بزرگتر حرارت ملایمتر گشت


علی ایحال به لطف شما مدار درست شد
مشکل در نوع LED و بیزر بود



LED هشدار نداشتم و LED بنده حدود 4 ولتی میباشد، هنگامی که فرمودید حتما LED نامناسبی جایگزین کردی و اینکه باید لامپ هشدار باشد نه روشنایی

مشاهده فایل‌پیوست 165866


از مدار دیگری LED نارنجی و سبز رو در آوردم و جایگزین نمودم
LED با نور ضعیفی روشن شد
بیزر رو که خارج نمودم LED پرنور روشن شد
قبلا که LED سفید رو مدار متصل بود با برداشتن بیزر هم روشن نمیشد ولی این بار کاملا روشن شد

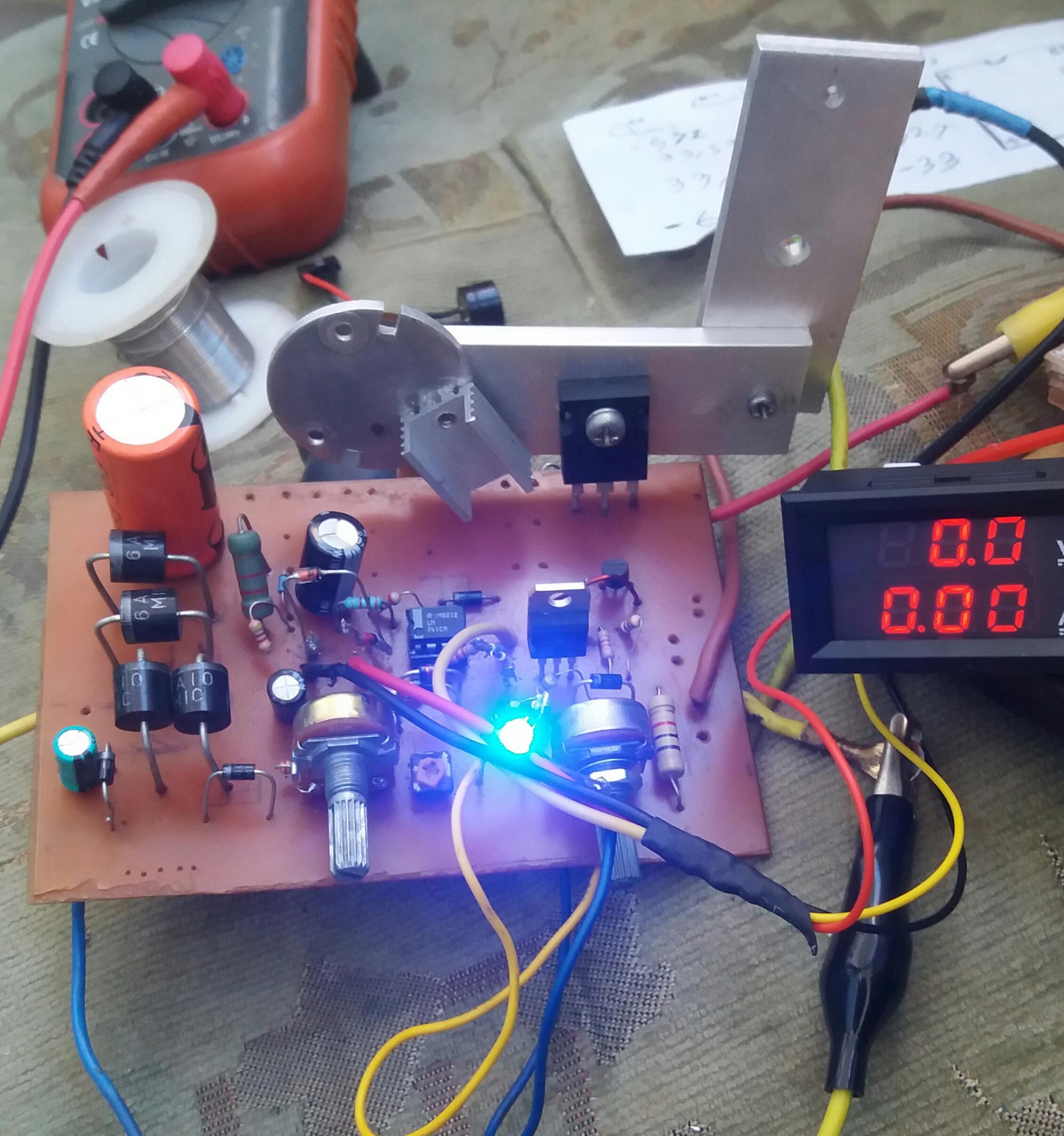

الان با چرخوندن ولوم جریان در حالت عکس عقربه ساعت در محدوده غیر مجاز LED روشن میشه
یعنی هر چی ولوم جریان رو بیشتر به سمت خلاف عقربه میچرخونم لامپ هشدار پر نورتر میشه
بیزر رو هم فعلا کنار گذاشتم

مشاهده فایل‌پیوست 166075

سپاسگزارم

درود

منم حدس زدم چون نمونه خریدی و با احتمال زیاد جایگزین کردی ولی گزارش نمیدادی مطمئن بشم و عیب را بر پایه حدس جستجو کردم .
اینکه خودت فهمیدی برای من اطمینان نمیشه.

اگه پست های اول که سوال کردم جواب میدادی همون موقع میفهمیدم ولی مدام سوالاتم را بدون پاسخ گذاشتی

باید میگفتی جایگزین کردی تا من مطمئن بشم خراب نیست و عیب را جستجو کنم .
با همین حدس فهمیدم اگه جایگزین کرده باشی و سالم باشه حتما از انواع نامناسب استفاده کردی
بابت تهیه فیلم ها و فایل های آموزشی و مشکلات تهیه لوازم و خلف وعده ها و غیره شدیدا کلافه و عصبی هستم تو هم در این شرایط عصبی ترم میکنی

بابد جواب منو بدی
مثلا بعد از اینهمه تکرار سوال بالاخره ، نحوه تست led را گفتی که اشتباهه و اگه باطری اندکی ولتاژ بالاتر از ledداشته باشه درسته که روشن میشه ولی میسوزه یعنی باوجودیکه میسوزه ، روشن هم میشه ولی جریان زیاد میکشه که چند بار سوال کردم ولی فقط میگفتی با باطری تست کردم سالمه.
باید با بزرگترین مقاوومت ممکن و لااقل با مقاومت سری حدود ۱۰۰ اهم تست کنی که با چند ولت بالاتر هم نسوزه.

در هر صورت عصبی بودم با گزارش مبهم و ناقص و پاسخ ندادن، عصبی ترم کردی ببخشید .

سپاس



[habbib]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود

منم حدس زدم چون نمونه خریدی و با احتمال زیاد جایگزین کردی ولی گزارش نمیدادی مطمئن بشم و عیب را بر پایه حدس جستجو کردم .
اینکه خودت فهمیدی برای من اطمینان نمیشه.

اگه پست های اول که سوال کردم جواب میدادی همون موقع میفهمیدم ولی مدام سوالاتم را بدون پاسخ گذاشتی

باید میگفتی جایگزین کردی تا من مطمئن بشم خراب نیست و عیب را جستجو کنم .
با همین حدس فهمیدم اگه جایگزین کرده باشی و سالم باشه حتما از انواع نامناسب استفاده کردی
بابت تهیه فیلم ها و فایل های آموزشی و مشکلات تهیه لوازم و خلف وعده ها و غیره شدیدا کلافه و عصبی هستم تو هم در این شرایط عصبی ترم میکنی

بابد جواب منو بدی
مثلا بعد از اینهمه تکرار سوال بالاخره ، نحوه تست led را گفتی که اشتباهه و اگه باطری اندکی ولتاژ بالاتر از ledداشته باشه درسته که روشن میشه ولی میسوزه یعنی باوجودیکه میسوزه ، روشن هم میشه ولی جریان زیاد میکشه که چند بار سوال کردم ولی فقط میگفتی با باطری تست کردم سالمه.
باید با بزرگترین مقاوومت ممکن و لااقل با مقاومت سری حدود ۱۰۰ اهم تست کنی که با چند ولت بالاتر هم نسوزه.

در هر صورت عصبی بودم با گزارش مبهم و ناقص و پاسخ ندادن، عصبی ترم کردی ببخشید .

سپاس همنشین تو از تو به باید تا تو را عقل و دین افزاید

فدای شما استاد عزیز و دوست داشتنی
مصاحبت و همنشینی با شما واقعا لذت بخش و غرور آفرین میباشد برای بنده سرشار از تجربه میباشید وبا کسب اینگونه مشکلات از تجارب بسیار زیادی بهره مند میگردم
هر چند بی انصافی و کاملا یکطرفه به نفع بنده و امثال بنده میگردد فقط امیدوارم مجالی برای جبران باقی بماند
فعلا که فقط زبانمان دراز است

تکه کلام همیشگی پدر مرحومم بود که میگفت :
همنشین تو از تو به باید تا تو را عقل و دین افزاید
لذا سپاسگزار از وجود و حضور گرامیتان میباشم

استاد عزیز
1- تصمیم دارم دو یا سه خازن دیگه با خازن بزرگ موازی نمایم
تا کمی ضعف ترانس رو جبران نماید و نیاز به ترانس با حجم بزرگتر را کمی منتفی سازد مشکلی ندارد؟

2- آیا برای دریافت آمپر بالاتر میتوان بجای موازی نمودن دو یا سه مقاومت 0.68 اهم از یک مقاومت با اهم بالاتر استفاده نمود؟
مثلا یک مقاومت 2.2 اهم 10وات با پایه فلزی موجود دارم
میتونم همین رو جایگزین نمایم یا اینکه به این صورت مشکل ایجاد مینماید ؟

مدار رو میخوام داخل باکسی تعبیه نمایم بعد از اتمام تصویر کلی رو هم قرار خواهم داد

سوال بعد اینکه آیا خروجی این تغذیه کاملا یکسو رگوله و بدون ریپل میباشد و میشه باهاش آمپلی فایر خودرو را راه اندازی نمود؟
و یا بابت تعمیرات موبایل تلفن همراه رو راه اندازی نمود ؟

سپاس و تکریم بابت منبع تغذیه



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

فدای شما استاد عزیز و دوست داشتنی
مصاحبت و همنشینی با شما واقعا لذت بخش و غرور آفرین میباشد برای بنده سرشار از تجربه میباشید وبا کسب اینگونه مشکلات از تجارب بسیار زیادی بهره مند میگردم
هر چند بی انصافی و کاملا یکطرفه به نفع بنده و امثال بنده میگردد فقط امیدوارم مجالی برای جبران باقی بماند
فعلا که فقط زبانمان دراز است

تکه کلام همیشگی پدر مرحومم بود که میگفت :
همنشین تو از تو به باید تا تو را عقل و دین افزاید
لذا سپاسگزار از وجود و حضور گرامیتان میباشم

استاد عزیز
1- تصمیم دارم دو یا سه خازن دیگه با خازن بزرگ موازی نمایم
تا کمی ضعف ترانس رو جبران نماید و نیاز به ترانس با حجم بزرگتر را کمی منتفی سازد مشکلی ندارد؟

2- آیا برای دریافت آمپر بالاتر میتوان بجای موازی نمودن دو یا سه مقاومت 0.68 اهم از یک مقاومت با اهم بالاتر استفاده نمود؟
مثلا یک مقاومت 2.2 اهم 10وات با پایه فلزی موجود دارم
میتونم همین رو جایگزین نمایم یا اینکه به این صورت مشکل ایجاد مینماید ؟

مدار رو میخوام داخل باکسی تعبیه نمایم بعد از اتمام تصویر کلی رو هم قرار خواهم داد

سوال بعد اینکه آیا خروجی این تغذیه کاملا رگوله شده میباشد؟
سپاس و تکریم بابت منبع تغذیه

درود

از لطف پیوسته شما سپاسگزارم.

اولا وقتی مقاومت ها موازی میشن اهمشون کم میشه نه زیاد
یعنی دو تا ۱۰ اهمی معادل ۵ اهمه و ۵ تا ۱۰ اهمی معادل ۲ اهمه

ثانیا با این ترانس ، افزایش خازن ها آنقدر جریان را زیاد نمیکنه که نیاز به دو تا ۶۸، اهمی باشه
البته با این ترانس در ولتاژ پایین جریان خوبی بهت میده .

ثالثا همیشه از جریان بالا حذر کن که کوچکترین اشتباهی خسارت سنگینی بجا میذاره.

ولتاژ خروجی این تغذیه بسیار عالی و صاف هست.

جریان را کم کن و لامپ موتور را متصل کن ببین led روشن میشه و آیا جریان را زیاد کنی led خاموش میشه.
اگر اینطور بود سالمه
حالا دیگه برای تست قطعات ضعیف هم بدون نیاز به مقاومت سری میتونی تست کنی.
یعنی جریان را کم میکنی که کمترین مقدار باشه اما led خاموش باشه
حالا اگه خروجی ۲۰ ولت هم باشه led یا هر بار دیگری نمیسوزه چون ولتاژ را بصورت اتوماتیک پایین میکشه
زیرا محدود کننده را مثلا برای ۱۰ میلی آمپر انتخاب کردی و اگه ۳۰ ولت هم به بار بدی هرگز بیش از ۱۰ میلی آمپر نمیتونه بده پس مجبوره ولتاژ را پایین بکشه تا جریان بیشتری عبور نکنه.

سپاس



[mil67]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

با سلام
یک بورد تغذیه مانیتور دارم خازن 16 ولت 1000 میکروفاراد ترکیده بود باز کردم عوض کردم ودوباره 2 دقیقه کار میکند دباره خازن میترکد.ممنون میشم راهنمایی کنید



[144287928]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

مشاهده فایل‌پیوست 156457

عیب یابی
​

درود
با توجه به سادگی تغذیه ، عیب یابی بسیار ساده آن فقط در ۴ مرحله ، ایراد را بشرح زیر مشخص میکند.

۱- کلید پاور را خاموش کنید که درواقع پایه ۳ رگلاتور قطع شود و دوشاخه را به برق متصل کنید و از وجود ولتاژها مطمئن شوید که ولتاژ مثبت (حدود۲۵ ولت ) در کلید پاور و کلکتور ترانزیستورها و پایه ۷ آپ امپ و ولتاژ منفی ( ۷- ولت) در پایه ۴ آپ امپ وجود داشته باشد .

۲- ۱ ، کلید پاور همچنان خاموش باشد ،اگر خروجی تغذیه دارای ولتاژ مثبتی نیست و حدود صفر ولت و یا اندکی منفی است ، یک مقاومت حدود ۲۴۰ کیلو را یکلحظه بین بیس Q1 و گراند متصل کنید

الف)اگر ولتاژ خروجی بالا رفت هر دو ترانزیستور سالم است ( اگر مقاومت ۲۴۰ کیلو آماده نداری کافیست دو انگشت شصت و سبابه را کاملا مرطوب کنید و بجای ۲۴۰ کیلو استفاده کنید یعنی یک انگشت مرطوب فقط روی بیس Q1 و دیگری فقط روی گراند قرار گیرد اگر ولتاژ خروجی بالا رفت هر دو ترانزیستور سالمه..

ب) ) اگر با تست بند ۲ - ۱ ، ولتاژ خروجی بالا نرفت دراینصورت یکلحظه مقاومت حدود ۱۰ کیلو بین بیس و کلکتور Q2 متصل کنید اگر ولتاژ خروجی بالا رفت دراینصورت Q2 سالم و Q1 سوخته
و اگر ولتاژ خروجی بالا نرفت Q2 سوخته و پس از تعویض Q2 مجددا یکلحظه دو انگشت مرطوب یا مقاومت ۲۴۰ کیلو بین بیس Q1 و گراند متصل میکنیم اگر ولتاژ خروجی بالا نرفت Q1 نیز سوخته و باید تعویض کنید

۲ - ۲ ، اگر با قطع کلید پاور ( قطع پایه ۳ رگلاتور) خروجی تغذیه دارای ولتاژ مثبت ثابتی بود دراینصورت بیس Q2 را آزاد کنید اگر ولتاژ خروجی حدود صفر ولت شد Q1 سوخته
اما اگر با آزاد کردن بیس Q2 همچنان ولتاژ خروجی تغییر نکرد و کماکان مثبت بود ، دراینصورت Q2 سوخته و پس از تعویض Q2 و نصب بیس در محل خودش اگر ولتاژ خروجی مقداری مثبت بود Q1 نیز سوخته اما اگر پس از تعویض Q2 , ولتاژ خروجی حدود صفر ولت یا اندکی منفی شد مجددا تست ۲۴۰ کیلو و یا انگشت مرطوب را بین بیس Q1 و گراند انجام دهید اگر ولتاژ خروجی بالا نرفت Q1 نیز سوخته و تعوض کنید.

۳- حالا کلید پاور را روشن کنید اگر با چرخاندن پتانسیومتر v ، ولتاژ خروجی بدرستی تغییر نکرد ، دراینصورت یک پایه LED را آزاد کنید
الف) اگر ولتاژ خروجی با چرخاندن پتانییومتر ، بدرستی تغییر کرد دراینصورت آپ امپ سوخته و اگر تغذیه با تعویض آپ امپ هم درست نشد LED هم سوخته.
ب) اگر با آزاد کردن LED , ولتاژ خروجی , قابل تغییر نبود رگلاتور سوخته

۴- پس از آنکه ولتاژ خروجی بدرستی با پتانسیومتر تغییر کرد ، برای تست محدود کننده جریان ، پتانسیومتر I را در کمترین مقدار ممکن و البته جایی قرار دهید که LED در مرز روشن و خاموش ولی خاموش باشد ، حالا ولتاژ خروجی را برای حدود ۱۰ ولت تنظیم کنید و یکلحظه مقاومت حدود ۱۰ اهم الی ۳۰ اهم را به خروجی تغذیه متصل کنید اگر LED روشن نشد آپ امپ سوخته .

اگر بدقت ۴ مرحله فوق را تست کنید حتما عیب مشخص میشه
ضمنا آزمایش دو انگشت مرطوب یکی از دلایل حساسیت شدید تثبت کننده است که اثبات میکند با ولتاژ و جریان بسیار بسیار ناچیزی ، عکس العمل شدیدی دارد. ( بهیچ عنوان زمانیکه کلید پاور روشن است این آزمایش را انجام ندهید زیرا تغذیه صدمه می بیند و لذا باید حتما کلید پاور خاموش باشد. )

سپاس

درود بر استاد عزیز
با تشکر از لطف شما بابت تهیه منبع تغذیه فوق
بالاخره وقت ازاد پیدا کردم و دیروز نقشه روی برد سوراخ دار پیاده کردم و از ترانس ۱۲ ولت دوبل اماده که دم دست داشتم استفاده کردم ولتاژ از ۰تا۳۰ ولت قابل تنظیمه محدود کننده جریان هم به درستی کار میکنه فقط به یه مشکلی که بر خوردم کار نکردن بیزره از ۱۰ تا بیزر مختلف هم استفاده کردم که از روی قطعات مختلف در اوردم ولی بازم جواب نداد متاسفانه بیزر نو توی بازار هم زیر ۵ ولت پیدا نکردم با بیزر مادربرد هم که اصلا کار نکرد (در واقع به این نتیجه رسیدم که بیزرهایی که روی قطعات کامپیوتر نصب میشن با ولتاژ دی سی راه اندازی نمیشن و نیاز به پالس دارن)
الان با بیزر نو و یا دست دوم که داشتم فقط یه صدای خیلی ریز داره که باید خیلی دقت کنی و گوش نزدیکش ببری تا صداشو بشنوی
موقع عمل کردن محدود کننده دو سر ال ای دی ۱.۸ ولت داریم برای رفع مشکل فوق نیاز به راهنمایی شما بزرگوار دارم
