سلام استاد
بنده این ولتمتر آمپمتر رو استفاده میکنم
https://s25.picofile.com/file/8451979076/2022_08_04_15_48_21.jpg
دوتا آیسی 7107 داره هرکدوم در دو مدار جدا ولتاژ و جریان رو اندازه میگیرند و بر روی سون سگمنت 4 رقمی نشون میدند
طراح برای 5 ولت تغذیه از 78L05 بهره برده اما مصرف زیاد مدارهای ولت متر امپمتر باعث میشد تا رگولاتور داغ کنه و مدار ولتمتر بی ثبات بشه اگه هم با مقاومت و زینر 5 ولت داخل نقشه شما جریان رو محدود میکردم نور سون سگمنت ها خیلی کم میشد و مقاومت داغ میکرد
در آخرین چاره جویی با راهنمایی شما زینر و مقاومت رو حذف کردم و تغذیه ی ولتمتر مستقیم به دو سر خازن صافی منبع تغذیه وصل بود ولی با داغ شدن رگولاتور 78L05 مدار بی ثبات میشد و علی رغم اینکه خروجی میخکوب بود ولی روی ولتمتر 7107 خروجی نوسانات عجیبی رو نشون میداد و کالیبره هم نمیشد
به سرم زد 7805 استفاده کنم تا جریان بیشتری بده
نور سون سگمنت ها خیلی عالی شد
مدار به ثبات رسید و ولتاژ نمایش داده شده پرش نداشت و به خوبی کالیبره شد
اما باز هم 7805 خیلی داغ میکنه در حدی که بعد 10 ثانیه از روشن شدن مدار نمیشه بهش دست زد و بعد 30 ثانیه حرارتش از بالا سرش قابل تشخیصه و با قسمت فلزیش میشه روکش پلاستیکی سیم ها رو کمی ذوب کرد!!!
مصرف دو مدار ولتمتر آمپرمتر با هم 0.3 آمپر بود
حتی به سرم زد هر کردوم رو جدا با یه 7805 تغذیه کنم اما ولتمتر به تنهایی 7805 رو به دمای زیادی رسوند
ترانس بنده در بی باری محض روی مولتی متر دیجیتال 12.7 ولت داره
امیدوارم گزارش بی نقصی داده باشم:11668:
ویرایش:

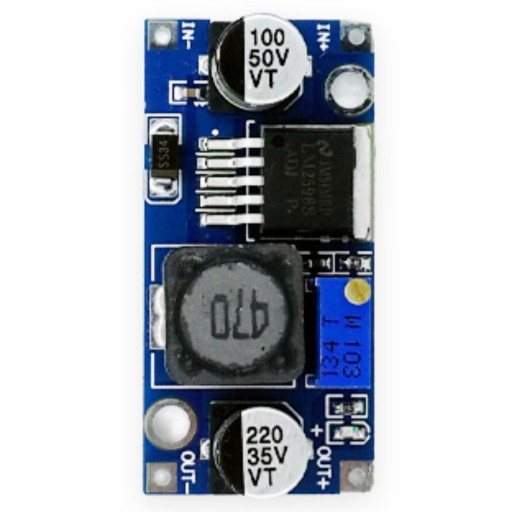

از این روش ها برای افزایش جریان میشه استفاده کرد؟
https://i.stack.imgur.com/ldJoS.png
تحریک ترانزیستور قدرت با رگولاتور خطی
