تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,073
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

یادم هست که یه راهنمایی در مورد وظیفه D5 کرده بودید که در خاموشی دستگاه نقش داره
بنده ولتاژ رو روی ده ولت تنظیم کردم
وقتی دیود توی مدار قرار داشت و کلید رو در حالت خاموش قرار دادم خروجی 0.6 معکوس شد
با خارج کردن دیود هم تغییری ایجاد نشد
همینطور با جدا کردن ترانس از برق شهری هم دیود نقشی نداشت
همینطور با کم کردن ولوم جریان و روشن شدن LED و بیزر هم دیود نقش خاصی نداشت
منظور شما از خاموشی دستگاه چیه دقیقاً ؟معیوب شدن منظورتون هست؟

درود

بیشتر از راهنمایی بزرگی که کردم .باید پاسخ را تقدیم کنم.

طراحی انجام شده و شما قصد دارید فلسفه وجود قطعه ای را کشف کنید ، لذا کار پیچیده ای نیست و باید یاد بگیری چطور تحقیق کنید.
اما وقتی به نتیجه برسید لذت بی انتهایی داره ، مضافا که دیگه در موارد مشابه مطمئنی که میتونی گلیم خود را از آب بیرون بکشید و نیاز به راهنما ندارید .

البته بدیهی است که بدون راهنما زمان بیشتری میطلبه.

سپاس


J1375

کاربر
2021-03-26
240
436
زیر سایه خدا
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

هر ترانزیستوری با جریان dc بمقدار ۳۰۰ میلی آمپر داغ میکنه .
ترانزیستور پرقدرت در ولتاژ خاص ، فقط جریان بیشتری تحمل میکنه و از نظر حرارت تولیدی تفاوتی ندارند و باید تهویه شوند.

اما بهترین راه حل برای استفاده از این ولتمتر آمپرمتر اینه که ولتاژ ورودی رگلاتور اندکی بیشتر از خروجی باشه یعنی ولتاژ حدود 7 ولت تهیه کنید و به ورودی رگلاتور متصل کنید تا حرارتش فوق العاده کمتر بشه .


میتونی ابتدا با آداپتور تست کنی .
ضمنا باید منفی آداپتور به گراند تغذیه متصل بشه .

روش دوم باید مقاومتی بین ورودی و خروجی رگلاتور بصورت موازی اضافه کنید .
یعنی یک پایه مقاومت به ورودی و دیگری به خروجی متصل بشه .
و مقدار مقاومت باید به اندازه ای باشه که موجب افزایش خروجی یعنی بیشتر از 5 ولت نشه ، اما حتی المقدور اهم کمتری داشته باشه تا جریان بیشتری از مقاومت عبور کنه و البته مقاومت داغ میکنه که طبیعی است و باید آجری باشه.

در ضمن باید مقاومت را با بار تست کنید یعنی ولتمتر آمپرمتر متصل باشه و مقاومت را تست کنید .
درغیراینصورت در بی باری ولتاژ خروجی برابر با ولتاژ ورودی رگلاتور میشه.

برای تست لحظه ای نیاز به مقاومت آجری نیست و یکلحظه با مقاومت های وات پایین تست کن و از حدود 47 اهم شروع کن و بتدریج کمتر و کمتر کن تا جایی که ولتاژ خروجی ذره ای بیشتر بشه مثلا اگه ولتاژ خروجی با ۱۰ اهمی ذره ای بیشتر شد از 12 اهمی استفاده کن.

سپاس

خداقوت آقای کمالی

بنده در این پست مشکل خودم رو مطرح کردم
https://www.irantk.ir/threads/99745...یهٔ-طراحی-غزال?p=689687&viewfull=1#post689687

شما هم پاسخ بالا رو دادید

ترانس تغذیه رو عوض کردم
یه ترانس ضبط سامسونگ 4 کیلویی که خودم پیچیدم
با سیم 1.5 چهار تا 11 دور پیچیدم
هرکدوم از این 11 دور 5.7 AC خروجی داره و اگه چهارتا رو سری بکنم 22.8 میشه
ولتمتر خودم رو جدا کردم تا 7805 نسوزه و ترانس رو به مدار تغذیه طراحی شما وصل کردم
در بی باری دو سر خازن صافی 30 ولت می افته و خروجی هم تا 28.2 قابل افزایشه
از راه های پیشنهادی شما برای کاهش حرارت رگولاتور ولتمتر بنده ،کاهش ولتاژ ورودی به حدود 7 ولت بود تا حرارت کم بشه و تجربه کردم خوب جواب داد
اما مشکل اینه که وقتی ترانس در حالت سری شده (22.8) به مدار وصله و مثلا خروجی رو روی 7 تنظیم کردم میتونم با خروجی ولتمتر رو روشن کنم
اما اگه بخوام جداگانه 5.7 ولت یا حتی 11.4 ولت رو یکسو کنم و با اون ولتمتر رو روشن کنم روشن نمیشه و رگولاتور7805،پل دیود و خازن صافی داغ میشند.حتی اگه از ترانس رو از مدار تغذیه هم جدا بکنم مشکل برقرار میمونه
امیدوارم گزارش کاملی از مشکل داده باشم

  • Like
واکنش‌ها[ی پسندها]: غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,073
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

خداقوت آقای کمالی

بنده در این پست مشکل خودم رو مطرح کردم
https://www.irantk.ir/threads/99745...یهٔ-طراحی-غزال?p=689687&viewfull=1#post689687

شما هم پاسخ بالا رو دادید

ترانس تغذیه رو عوض کردم
یه ترانس ضبط سامسونگ 4 کیلویی که خودم پیچیدم
با سیم 1.5 چهار تا 11 دور پیچیدم
هرکدوم از این 11 دور 5.7 AC خروجی داره و اگه چهارتا رو سری بکنم 22.8 میشه
ولتمتر خودم رو جدا کردم تا 7805 نسوزه و ترانس رو به مدار تغذیه طراحی شما وصل کردم
در بی باری دو سر خازن صافی 30 ولت می افته و خروجی هم تا 28.2 قابل افزایشه
از راه های پیشنهادی شما برای کاهش حرارت رگولاتور ولتمتر بنده ،کاهش ولتاژ ورودی به حدود 7 ولت بود تا حرارت کم بشه و تجربه کردم خوب جواب داد
اما مشکل اینه که وقتی ترانس در حالت سری شده (22.8) به مدار وصله و مثلا خروجی رو روی 7 تنظیم کردم میتونم با خروجی ولتمتر رو روشن کنم
اما اگه بخوام جداگانه 5.7 ولت یا حتی 11.4 ولت رو یکسو کنم و با اون ولتمتر رو روشن کنم روشن نمیشه و رگولاتور7805،پل دیود و خازن صافی داغ میشند.حتی اگه از ترانس رو از مدار تغذیه هم جدا بکنم مشکل برقرار میمونه
امیدوارم گزارش کاملی از مشکل داده باشم

درود

متوجه نشدم.
اگه منظورت اینه که در تهیه تغذیه ولتمتر مشکل داری دراینصورت روی کاغذ نحوه اتصالات را بکش که چطور تغذیه ولتمتر را تهیه میکنی ؟
تا بررسی کنم.
فقط با نقشه توضیح بده چجوری اینکارو میکنی ؟

اما اگه بخوام جداگانه 5.7 ولت یا حتی 11.4 ولت رو یکسو کنم و با اون ولتمتر رو روشن کنم روشن نمیشه و رگولاتور7805،پل دیود و خازن صافی داغ میشند.حتی اگه از ترانس رو از مدار تغذیه هم جدا بکنم مشکل برقرار میمونه
قطعا اگه ولتمتر هم متصل نکنی و فقط دو تا تغذیه بنحو نادرستی از ترانس تهیه کنی دیودها داغ میشه و باباش درمیاد که توضیح ندادی باوجودیکه ولتاژ ۲۲ ولت ترانس برای طراحیِ من یکسو شده چطور ولتاژ ۱۱ ولت را هم جداگانه یکسو میکنی تا ببینم چه خطایی داری ؟

فقط گفتی وقتی ۱۱ ولت را هم یکسو میکنم قطعاتی داغ میکنن که برای اطلاع از اتصالاتت نیاز به علم غیب دارم که ندارم ، لذا با نقشه ای که روی کاغذ کشیدی توضیح بده .

سپاس


مشاهده فایل‌پیوست 156457
مشاهده فایل‌پیوست 156785

آخرین ویرایش:

J1375

کاربر
2021-03-26
240
436
زیر سایه خدا
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

متوجه نشدم.
اگه منظورت اینه که در تهیه تغذیه ولتمتر مشکل داری دراینصورت روی کاغذ نحوه اتصالات را بکش که چطور تغذیه ولتمتر را تهیه میکنی ؟
تا بررسی کنم.
فقط با نقشه توضیح بده چجوری اینکارو میکنی ؟


قطعا اگه ولتمتر هم متصل نکنی و فقط دو تا تغذیه بنحو نادرستی از ترانس تهیه کنی دیودها داغ میشه و باباش درمیاد که توضیح ندادی باوجودیکه ولتاژ ۲۲ ولت ترانس برای طراحیِ من یکسو شده چطور ولتاژ ۱۱ ولت را هم جداگانه یکسو میکنی تا ببینم چه خطایی داری ؟

فقط گفتی وقتی ۱۱ ولت را هم یکسو میکنم قطعاتی داغ میکنن که برای اطلاع از اتصالاتت نیاز به علم غیب دارم که ندارم ، لذا با نقشه ای که روی کاغذ کشیدی توضیح بده .

سپاس


مشاهده فایل‌پیوست 156457
مشاهده فایل‌پیوست 156785

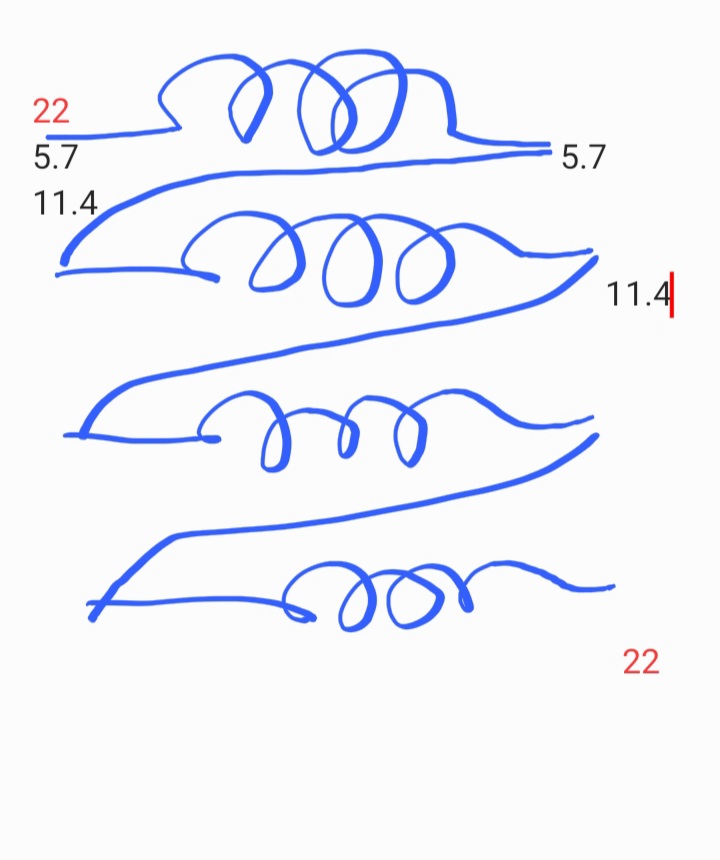

این رو با گوشی کشیدم
https://s24.picofile.com/file/8453591076/20221001_112640.jpg

من دو سر 22 رو به مدار وصل کردم
و دو سر 5.7 رو با پل دیود و خازن صافی مجزا یکسو کردم تا ولتمتر رو تغذیه کنم اما وقتی ولتمتر رو به خروجی پل دیود وصل میکنم دیود ها،رگولاتور و خازن صافی داغ میشه و ولتمتر دیجیتال دو سر خازن صافی رو 4.7 ولت نشون میده
با 11.4 ولت هم حل نشد
ولی اگه از خروجی مدار شما تغذیه بگیرم بدون مشکل ولتمتر روشن میشه و با 6 ولت هم رگولاتور داغ نمیشه

آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,073
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

این رو با گوشی کشیدم
https://s24.picofile.com/file/8453591076/20221001_112640.jpg

من دو سر 22 رو به مدار وصل کردم
و دو سر 5.7 رو با پل دیود و خازن صافی مجزا یکسو کردم تا ولتمتر رو تغذیه کنم اما وقتی ولتمتر رو به خروجی پل دیود وصل میکنم دیود ها،رگولاتور و خازن صافی داغ میشه و ولتمتر دیجیتال دو سر خازن صافی رو 4.7 ولت نشون میده
با 11.4 ولت هم حل نشد
ولی اگه از خروجی مدار شما تغذیه بگیرم بدون مشکل ولتمتر روشن میشه و با 6 ولت هم رگولاتور داغ نمیشه


م

















درود


، من کی و کجا گفتم با گوشی بکش
، فقط روی کاغذ بکش با جزئیات کامل و پل دیود و ولتمتر و عکسشو بفرست.


، چرا در شرایطی که اینترنت افتضاحه منو ناگزیر به ارسال پست تکراری میکنی ؟

با وجودیکه قصد داشتم پاسخ ندم ولی اینبار پاسخ دادم ، ببین چی خواستم همون رو اجرا کن . سپاس

این ۴ تا مارپیچ رو فرستادی ؟ خب نیاز به ارسال این تصویر نبود و اگه میگفتی ۴ تا مارپیچه و بزحمت نمی افتادی به اندازه این تصویر میفهمیدم.
! ........... 20221001_112640.jpg


electronium

VIP+ افتخاری
کاربر
2020-07-30
1,231
3,291
32
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

نصب ولتمتر آمپر متر
ولتمتر آمپرمتر دیجیتال موجود در بازار غالبا دارای ۵ سیم است ( که ۳ سیم نازک مشکی و زرد و قرمز و ۲ سیم ضخیم مشکی و قرمز )

مشکی نازک = گراند است و در نقشه pcb به محل VM_ در جدیدترین برد (پیوست زیر) که درواقع آند زینر DZ3 است متصل میشود که درواقع گراند تغذیه هم هست .
قرمز نازک = تغذیه ۵ ولتی ولتمتر آمپرمتر است که به محل VM+ ( در جدیدترین برد پیوست زیر ) که کاتد زینر Dz3 است متصل کنید .
زرد نازک = به محل S/VM در جدیدترین برد ( پیوست زیر ) متصل کنید که درواقع به امیتر tip35 متصل میشود.
مشکی ضخیم = به محل AM _ (در جدیدترین برد پیوست زیر) که درواقع گراند تغذیه است متصل کنید.
قرمز ضخیم = به محل AM+ (در جدیدترین برد پیوست زیر) که در واقع خروجی منفی تغذیه است متصل کنید
با سلام و وقت بخیر خدمت به شما سرور بنده استاد غزال عزیز
امیدوارم در سلامت کامل باشید و سایه رحمت شما بر سرمان باشد
استاد عزیز این ولتمترآمپر رو نو خریدم برای منبع تغذیه ای در نظر گرفتم ولی خطای چند برابری آمپر با لامپ 12v 21w را نشان میدهد به طوری که 1.35A(با آمپرمتر مولتیمتر اندازه گرفتم) ولی ماژول آمپر را 3.5A آمپر نشان میدهد آیا این قطعه قابل اصلاح تعمیرهست چطور و چگونه؟

آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,073
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

با سلام و وقت بخیر خدمت به شما سرور بنده استاد غزال عزیز
امیدوارم در سلامت کامل باشید و سایه رحمت شما بر سرمان باشد
استاد عزیز این ولتمترآمپر رو نو خریدم برای منبع تغذیه ای در نظر گرفتم ولی خطای چند برابری آمپر با لامپ 12v 21w را نشان میدهد به طوری که 1.35A(با آمپرمتر مولتیمتر اندازه گرفتم) ولی ماژول آمپر را 3.5A آمپر نشان میدهد آیا این قطعه قابل اصلاح تعمیرهست چطور و چگونه؟






درود

ضمن تشکر و تقدیر بابت اظهار لطف حضرت عالی

نیاز به دستکاری نداره ، احتمالا سیم ها رو بدرستی متصل نفرمودی.

تصور میکنم در پست اول ، نحوه اتصالات را توضیح دادم .

سیم مشکی نازک را آزاد کن ببین درست میشه؟
ضمنا برای تست صحیح باید دو آمپرمتر را سری کنی و جریان دو آمپرمتر را در اینحالت تست و همزمان مقایسه کنی

وگرنه طول سیم مولتیمتر موجب کاهش جریان میشه مگر برای تست تک تک یا جداگانه هر یک از آنها دو پروب مولتیمتر را با آمپرمتر پنلی هم سری کنی تا هر دو در شرایط یکسانی باشند
سپاس

آخرین ویرایش:

electronium

VIP+ افتخاری
کاربر
2020-07-30
1,231
3,291
32
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

ضمن تشکر و تقدیر بابت اظهار لطف حضرت عالی

نیاز به دستکاری نداره ، احتمالا سیم ها رو بدرستی متصل نفرمودی.

تصور میکنم در پست اول ، نحوه اتصالات را توضیح دادم .

سیم مشکی نازک را آزاد کن ببین درست میشه؟
ضمنا برای تست صحیح باید دو آمپرمتر را سری کنی و جریان دو آمپرمتر را در اینحالت تست و همزمان مقایسه کنی

وگرنه طول سیم مولتیمتر موجب کاهش جریان میشه مگر برای تست تک تک یا جداگانه هر یک از آنها دو پروب مولتیمتر را با آمپرمتر پنلی هم سری کنی تا هر دو در شرایط یکسانی باشند
سپاس
استاد یک فیلم از مشکل براتون گرفتم و برطبق کلام شما از یک آمپرمتر از خود مولتیمتر به بار (لامپ) بوده وصل کردم و در مدار قرار دادم اینبار ولتاژ منبع را روی 11.3v تنظیم کردم باید 1.23A را ماژول نشان میداد خطای چند برابری 3.52َA را شاهد بودم ..سیم نازک مشکی را آزاد کردم تغییری حاصل نشد
https://uupload.ir/view/new_project_2adn.mp4/

  • Like
واکنش‌ها[ی پسندها]: غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,073
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

استاد یک فیلم از مشکل براتون گرفتم و برطبق کلام شما از یک آمپرمتر از خود مولتیمتر به بار (لامپ) بوده وصل کردم و در مدار قرار دادم اینبار ولتاژ منبع را روی 11.3v تنظیم کردم باید 1.23A را ماژول نشان میداد خطای چند برابری 3.52َA را شاهد بودم ..سیم نازک مشکی را آزاد کردم تغییری حاصل نشد
https://uupload.ir/view/new_project_2adn.mp4/




درود

نمیدونم چرا نمیخوای پاسخ منو بدی؟

ولی یک تکه سیم نازک با مقاومت شنت موازی کن و اگه تاثیر چندانی نداشت از سیم ضخیمتر استفاده کن تا بمقدار واقعی نزدیک بشه تا نهایتا با تدابیری تنظیم دقیق انجام بشه.

فقط با جریان لامپ تست میکنی با قطعه دیگری تست نمیکنی که ببینی اساسا جریان ثابتی نشون میده یا رفتار دیگری داره ؟

ضمنا موضوع مطروحه که مربوط به تغذیه دیگری هست نباید در این تاپیک مطرح میکردی .
مضافا که این حقیقت را اطلاع ندادی و خودم از بین اظهارات شما متوجه شدم که تغذیه ای مورد نظر هیچ ربطی به تغذیه این تاپیک نداره که موجب سردرگمی من میشده


سپاس

آخرین ویرایش:

electronium

VIP+ افتخاری
کاربر
2020-07-30
1,231
3,291
32
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

نمیدونم چرا نمیخوای پاسخ منو بدی؟

ولی یک تکه سیم نازک با مقاومت شنت موازی کن و اگه تاثیر چندانی نداشت از سیم ضخیمتر استفاده کن تا بمقدار واقعی نزدیک بشه تا نهایتا با تدابیری تنظیم دقیق انجام بشه.

فقط با جریان لامپ تست میکنی با قطعه دیگری تست نمیکنی که ببینی اساسا جریان ثابتی نشون میده یا رفتار دیگری داره ؟

ضمنا موضوع مطروحه که مربوط به تغذیه دیگری هست نباید در این تاپیک مطرح میکردی .
مضافا که این حقیقت را اطلاع ندادی و خودم از بین اظهارات شما متوجه شدم که تغذیه ای مورد نظر هیچ ربطی به تغذیه این تاپیک نداره که موجب سردرگمی من میشده


سپاس
استاد عزیز ماژول خودش مقاومت شنت داره و با هرمصرف کننده ای تست میکنم خطای آمپر مختلف نسبت به هر مصرف کننده در نمایشگر ماژول دارم ..خیر برای هر مصرف کننده ای عدد آمپر نمایشگر متفاوته
حق باشماست اینو مجبور شدم ادامه تاپیک شما موضوع رو مطرح کنم قاعدتا اگه تاپیک جداگانه میزدم به شما پرسش و پاسخ از سوی شما دسترسی نداشتم صرفا فقط این بوده.... بازهم ممنونم که وقت شریف تون رو مصده شدم
