پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال
با سلام به حضور استاد عزیز جناب غزال
ضمن تبریک سال نو به حضور شما و خانواده محترمتون، آرزوی سالی خوش همراه با سلامتی و سعادت براتون دارم.
تو ایام عید فرصتی پیش اومد تا برای این تغذیه جعبه ای خریداری کنم و برای قسمت پنلش به کمک نرم افزار کورل طرحی رو آماده کنم که به زودی و پس از تکمیل شدنش، تصاویرش رو اینجا قرار میدم.
اما چند تا سوال از حضورتون دارم.
1- ترانسی که بنده برای این مدار استفاده کرد از یک تلویزیون سیاه و سفید 14 اینچی قبلا برداشته بودم و خروجی ترانس 17 ولت AC هست. امروز داشتم یه لامپ 12 ولت 21 وات رو تست میکردم و متوجه شدم ماکزیمم جریانی که ترانس من می تونه بده 2.67 آمپر هست.( چون ترانزیستور tip35 نداشتم، تو خروجی دو تا ترانزیستور قابلمه ای S2530 گزاشتم که قبلا از یک آمپلی فایر باز کرده بودم)
همچنین به جای مقاومت 0.68 اهم از مقاومت 0.22 اهم 5 واتی استفاده کردم.
سوالم اینه که آیا اگر میزان جریان دهی ترانسم در حد 2 آمپره آیا با موازی کردن دو عدد tip35 می تونم به جریان بالاتر برسم؟ (در حد 4 آمپر هم برام کافیه)

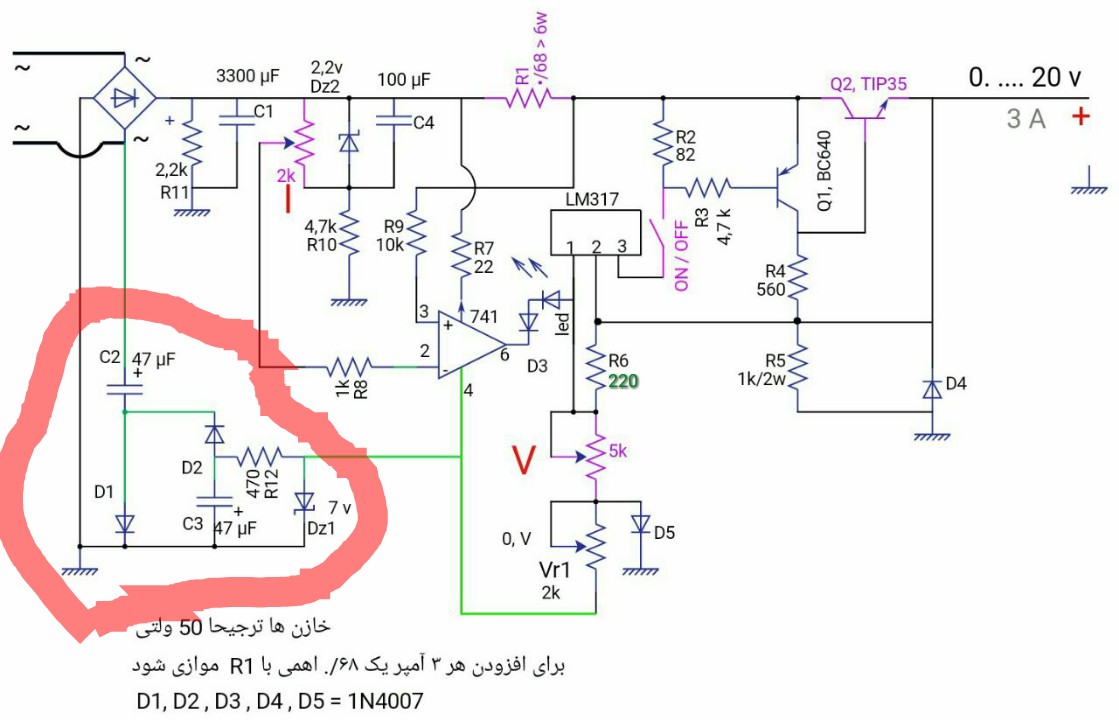

2- اگر بخوام بجای ترانس، از برد شارژر لپ تاب (خروجی 20 ولت دیسی با جریان 3.25 آمپر) استفاده کنم باید خروجی مثبت شارژر رو به مثبت خازن 3300 میکرو و منفی شارژر رو به منفی خازن متصل کنم و پل دیود رو حذف کنم. اینجا یه مشکلی وجود داره و اونم اینه که مطابق فایل پیوست زیر خازن C2 که قطب مثبتش به AC ترانس وصل میشه باید به کجا متصل بشه؟
https://www.irantk.ir/attachment.php?attachmentid=183131
پ.ن : استاد مطلع هستم که بارها در مورد تداخلات تغذیه های سوئیچینگ در سایر دستگاه ها صحبت کردید و تغذیه خطی رو ترجیح میدید. اما می خوام این مورد رو تست کنم ممنون میشم راهنمایی بفرمائید.
سپاس
