تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام
استاد فقط یک دهم ولت تغییر کرد یعنی ۱.۸ ولت شد
سپاس

درود

فردا ادامه میدیم

ببین جای پایه ۴ ای سی و پایه های vr1 چند ولته؟
اگه نمیدونی چجوری اندازه گیری کنی و ابهامی داشتی سوال کن .

سپاس



[Alliyar]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

فردا ادامه میدیم

ببین جای پایه ۴ ای سی و پایه های vr1 چند ولته؟
اگه نمیدونی چجوری اندازه گیری کنی و ابهامی داشتی سوال کن .

سپاس

چشم استاد خسته نباشید

بله قبلا فرمودید همیشه برای اندازه گیری ولتاژ هر نقطه ای ، پروب مشکی ولتمتر را به پایه منفی خازن بزرگ بزن و پروب قرمز را به محل پایه
باید۷ ولت میبود ولی الان اندازه گرفتم حدود نیم ولته!
دوسر دیود زنر ۱ هم نیم ولته
سپاس



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

چشم استاد خسته نباشید

بله قبلا فرمودید همیشه برای اندازه گیری ولتاژ هر نقطه ای ، پروب مشکی ولتمتر را به پایه منفی خازن بزرگ بزن و پروب قرمز را به محل پایه
باید۷ ولت میبود ولی الان اندازه گرفتم حدود نیم ولته!
دوسر دیود زنر ۱ هم نیم ولته
سپاس

درود

همیشه برای اندازه گیری اهم بین دو نقطه از مدار باید تغذیه خاموش باشه بویژه که اهم متر نسوزه
اهم بین گراند و پایه ۴ آی سی چتد اهمه ( از دو طرف یعنی یکبار پروب مشکی به گراند و یکبار قرمز به گراند متصل باشه )

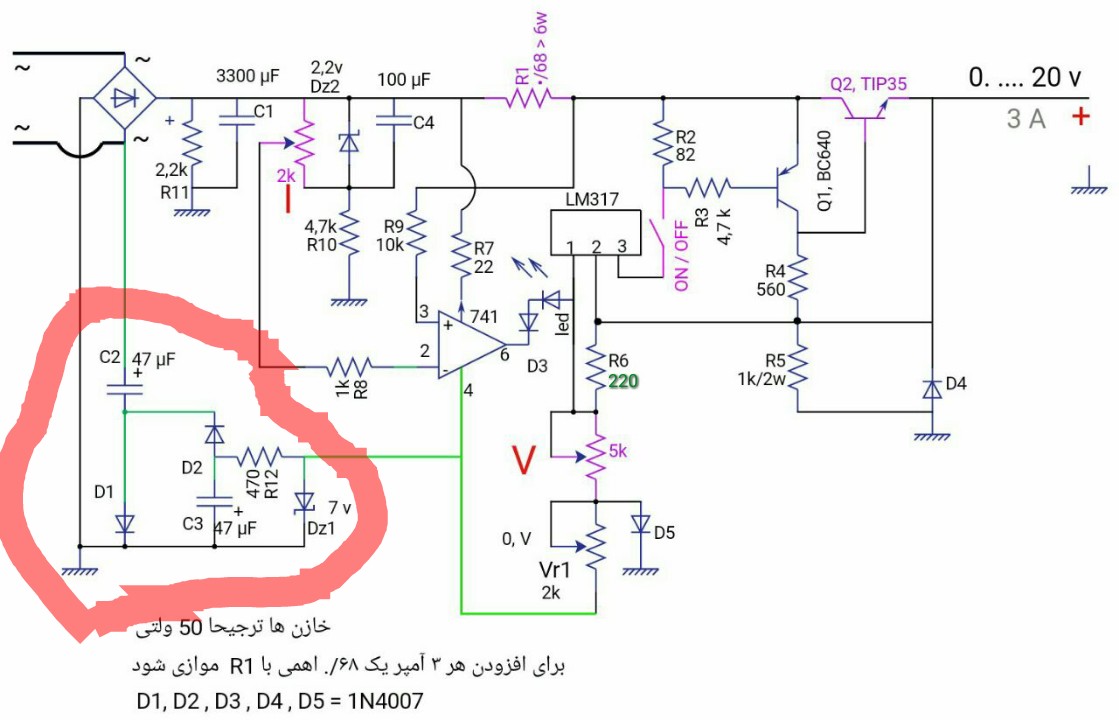

بین قطعاتی که علامت زدم اشکالی وجود داره ، ازجمله اتصالی ناخواسته دو نقطه و یا دیود d5 و یا زینر dz1 را اشتباها معکوس نصب کردی .

به جهت منفی ولتمتر هم توجه کن و با دقت گزارش کن .
اگه پروب مشکی را به گراند متصل کردی منفی نیم ولت بوده نه نیم ولت .

سپاس



[Alliyar]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

همیشه برای اندازه گیری اهم بین دو نقطه از مدار باید تغذیه خاموش باشه بویژه که اهم متر نسوزه
اهم بین گراند و پایه ۴ آی سی چتد اهمه ( از دو طرف یعنی یکبار پروب مشکی به گراند و یکبار قرمز به گراند متصل باشه )

بین قطعاتی که علامت زدم اشکالی وجود داره ، ازجمله اتصالی ناخواسته دو نقطه و یا دیود d5 و یا زینر dz1 را اشتباها معکوس نصب کردی .

به جهت منفی ولتمتر هم توجه کن و با دقت گزارش کن .
اگه پروب مشکی را به گراند متصل کردی منفی نیم ولت بوده نه نیم ولت .

سپاس

مشاهده فایل‌پیوست 183131

سلام عرض خسته نباشید و احترام
گراند در مدار یعنی همان پایه منفی خازن بزرگ؟
استاد فرمودید اتصالی مسیر هایی که مشخص کردید را بررسی کنم مسیر هارو بررسی کردم تا رسیدم به مقاومت R10 و خازن c4
در خازن ولتاژ نداشتم
روی پایه ورودی مقاومت ولتاژ 30ولت بود اما در پایه خروجی به خازن ولتاژ نبود
مشکل ظاهری روی مقاومت R 10 دیدم
از یک سمت سوخته

سپس مقاومت را تعویض کردم دیدم دوسر دیود زنر 2 حدود 9 ولت هست
دیود زنر را تعویض کردم الان دو ولت هست
اما مقاومت R10 بشدت گرم میشود (دست را میسوزاند)
دوسر خازن c4 دو ولت هست ( مقاومت جریان عبور نمیده؟)
مسیر اتصالی نداره پایه دوم مقاومت R10 هم به پایه دیود زنر 2 و خازن متصله و مسیری که به ولوم 2کیلو میره متصله
سپاس



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام عرض خسته نباشید و احترام
گراند در مدار یعنی همان پایه منفی خازن بزرگ؟
استاد فرمودید اتصالی مسیر هایی که مشخص کردید را بررسی کنم مسیر هارو بررسی کردم تا رسیدم به مقاومت R10 و خازن c4
در خازن ولتاژ نداشتم
روی پایه ورودی مقاومت ولتاژ 30ولت بود اما در پایه خروجی به خازن ولتاژ نبود
مشکل ظاهری روی مقاومت R 10 دیدم
از یک سمت سوخته

سپس مقاومت را تعویض کردم دیدم دوسر دیود زنر 2 حدود 9 ولت هست
دیود زنر را تعویض کردم الان دو ولت هست
اما مقاومت R10 بشدت گرم میشود (دست را میسوزاند)
دوسر خازن c4 دو ولت هست ( مقاومت جریان عبور نمیده؟)
مسیر اتصالی نداره پایه دوم مقاومت R10 هم به پایه دیود زنر 2 و خازن متصله و مسیری که به ولوم 2کیلو میره متصله
سپاس

درود

این چرت و پرت ها چیه؟
کجا گفتم اینا رو بررسی کن.
چرا پاسخ سوال رو ندادی؟
دوباره شروع کردی به کارهای خودسرانه ؟
یکبار دیگه بهت فرصت میدم اگه مجددا به کارهای اضافی و سلیقه ای خودت ادامه بدی دیگه هیچوقت بهت پاسخ نمیدم.

یعنی من که طراح و تحلیلگر این تغذیه هستم به عقلم نرسیده که تست این قطعات رو توصیه کنم و تو بهتر تشخیص دادی ؟
دراینصورت بمن نیازی نداری .

قبلا در دو سطر پایانی پست ۱۳۷۳ گفتم که پایه منفی خازن بزرگ ( گراند ) . یعنی پایه منفی خازن بزرگ گراند است.

برای آخرین بار توصیه میکنم زحمات منو به باد نده و فقط پاسخ سوالاتم را بده و بهیچ عنوان اقدام اضافه نکن .

سپاس


مشاهده فایل‌پیوست 183131



[Alliyar]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

این چرت و پرت ها چیه؟
کجا گفتم اینا رو بررسی کن.
چرا پاسخ سوال رو ندادی؟
دوباره شروع کردی به کارهای خودسرانه ؟
یکبار دیگه بهت فرصت میدم اگه مجددا به کارهای اضافی و سلیقه ای خودت ادامه بدی دیگه هیچوقت بهت پاسخ نمیدم.

یعنی من به عقلم نرسیده تست این قطعات رو توصیه کنم و تو بهتر میدونی ؟
دراینصورت بمن نیازی نداری .
پاسخ سوالاتم را بده .

سپاس

خیلی عذر میخام استاد فرمودید ممکنه اتصالی باشه بررسی کردم شرمنده دیگه تکرار نمیشه
جسارتا گراند نمیدونستم کجاست بالا هم پرسیدم
پروب قرمز روی مسیر منفی مسیر خازن بزرگ گزاشتم
و پروب مشکی روی پایه ۴ گزاشتم از ۲.۵mاهم شروع شد و رفته رفته کم شد تا ۱.۳m اهم رسید
بعد برعکس قرمز گزاشتم رو پایه ۴ ای سی و مشکی را در منفی حدودا
۰.۹m اهم نشان داد
مجدد اگر جسارت کردم خیلی معذرت میخام استاد بزرگوار
سپاس



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

خیلی عذر میخام استاد فرمودید ممکنه اتصالی باشه بررسی کردم شرمنده دیگه تکرار نمیشه
جسارتا گراند نمیدونستم کجاست بالا هم پرسیدم
پروب قرمز روی مسیر منفی مسیر خازن بزرگ گزاشتم
و پروب مشکی روی پایه ۴ گزاشتم از ۲.۵mاهم شروع شد و رفته رفته کم شد تا ۱.۳m اهم رسید
بعد برعکس قرمز گزاشتم رو پایه ۴ ای سی و مشکی را در منفی حدودا
۰.۹m اهم نشان داد
مجدد اگر جسارت کردم خیلی معذرت میخام استاد بزرگوار
سپاس

درود

ولتاژ هر نقطه ای مورد نظر بود یعنی باید پروب مشکی ولتمتر را به پایه منفی خازن بزرگ ( گراند ) متصل کنی .
قبلا ازجمله در دو سطر پایانی پست ۱۳۷۳ گراند را معرفی کردم .

پس گراند را معرفی کرده بودم.
اما اگه نمیدونستی چرا بجای سوال کردن گراند ، اقدامات سلیقه ای کردی؟

چرا منفی نیم ولت را پاسخ ندادی که ولتاژ زینر منفی نیم ولت بوده یا نیم ولت بوده ؟

چرا نصب معکوس دیود و زینر را بررسی نکردی و پاسخ ندادی ؟
اینا هم مرتبط با گراند بوده و مانع پاسخ دادن و مانع بررسی شده ؟

پاسخ سوالات را بده .
آیا D5 و یا dz1 اشتباها وارونه نصب شده ؟
اگر کاتد دیودها برات قابل تشخیص نیست مطلع کن توضیح بدم
آیا کاتد این دیود d5 و کاتد زینر dz1 به گراند متصل شده؟

آیا ولتاژ زینر منفی نیم ولت است یا نیم ولت ؟

سپاس


مشاهده فایل‌پیوست 183131



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

خیلی عذر میخام استاد فرمودید ممکنه اتصالی باشه بررسی کردم شرمنده دیگه تکرار نمیشه
جسارتا گراند نمیدونستم کجاست بالا هم پرسیدم
پروب قرمز روی مسیر منفی مسیر خازن بزرگ گزاشتم
و پروب مشکی روی پایه ۴ گزاشتم از ۲.۵mاهم شروع شد و رفته رفته کم شد تا ۱.۳m اهم رسید
بعد برعکس قرمز گزاشتم رو پایه ۴ ای سی و مشکی را در منفی حدودا
۰.۹m اهم نشان داد
مجدد اگر جسارت کردم خیلی معذرت میخام استاد بزرگوار
سپاس

درود

ضمنا اگر یک دیود اضافه و سالم داری اهم آنرا از دو طرف اعلام کن ( در همون رنجی که اهم پایه ۴ را اندازه گیری کردی) تا ببینم اهم متر شما چه مقاومتی نشون میده؟

آیا برای تست ها آی سی را نصب کردی ؟

سپاس



مشاهده فایل‌پیوست 183131[/QUOTE]



[Alliyar]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

ولتاژ هر نقطه ای مورد نظر بود یعنی باید پروب مشکی ولتمتر را به پایه منفی خازن بزرگ ( گراند ) متصل کنی .
قبلا ازجمله در دو سطر پایانی پست ۱۳۷۳ گراند را معرفی کردم .

پس گراند را معرفی کرده بودم.
اما اگه نمیدونستی چرا بجای سوال کردن گراند ، اقدامات سلیقه ای کردی؟

چرا منفی نیم ولت را پاسخ ندادی که ولتاژ زینر منفی نیم ولت بوده یا نیم ولت بوده ؟

چرا نصب معکوس دیود و زینر را بررسی نکردی و پاسخ ندادی ؟
اینا هم مرتبط با گراند بوده و مانع پاسخ دادن و مانع بررسی شده ؟

پاسخ سوالات را بده .
آیا D5 و یا dz1 اشتباها وارونه نصب شده ؟
اگر کاتد دیودها برات قابل تشخیص نیست مطلع کن توضیح بدم
آیا کاتد این دیود d5 و کاتد زینر dz1 به گراند متصل شده؟

آیا ولتاژ زینر منفی نیم ولت است یا نیم ولت ؟

سپاس


مشاهده فایل‌پیوست 183131

سلام بازهم از محضر استاد گرانقدر عذر میخام تکرار نمیشه
دیود ها وارونه نصب نشدند کاتد هر دو دیود (قسمت خط دارشون ) به سمت ورودی Ac هست
وقتی پروب مشکی را به کاتد (قسمت خط سیاه رنگش) و پروب قرمز را به آند میزنم حدود نیم ولت ۰.۴۵ ولت هست
و وقتی پروب قرمز را به کاتد و پروب مشکی را به آند میزنم منفی ۰.۴۵ولت هست

خیر استاد فرمودید تا نگفتم آی سی۷۴۱ را نصب نکن
دیود سالم ندارم اما دیود زنر دارم
دیود تهیه کنم ؟
تشکر



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام بازهم از محضر استاد گرانقدر عذر میخام تکرار نمیشه
دیود ها وارونه نصب نشدند کاتد هر دو دیود (قسمت خط دارشون ) به سمت ورودی Ac هست
وقتی پروب مشکی را به کاتد (قسمت خط سیاه رنگش) و پروب قرمز را به آند میزنم حدود نیم ولت ۰.۴۵ ولت هست
و وقتی پروب قرمز را به کاتد و پروب مشکی را به آند میزنم منفی ۰.۴۵ولت هست

خیر استاد فرمودید تا نگفتم آی سی۷۴۱ را نصب نکن
دیود سالم مدارم اما دیود زنر دارم
تشکر

درود

پایه خط دار d5 و. dz1 باید به گراند یا پایه منفی خازن بزرگ ( یا خروجی منفی دیود پل ) متصل باشه چرا به ورودی ac متصله ؟

ضمنا پروب مشکی ولتمتر را به پایه منفی c2 و قرمز را به پایه مثبت آن متصل کن ببین چند ولته ؟
و همچنین پروب مشکی ولتمتر را به پایه منفی c3 و قرمز را به پایه مثبت آن متصل کن ببین چند ولته ؟

سپاس
