با سلام به استاد غزال عزیز.
من این تغذیه رو مونتاژ کردم البته با pcb که خودم طراحی کرده بودم.
1 - ترانس تغذیه رو از یک تلویزیون سیاه و سفید قدیمی قبلا باز کرده بودم. خروجی ترانس 17 ولت AC هست.
2 - خازن تغذیه مورد استفاده، 4700 میکروفاراد 50 ولتی هست ( مابقی خازن ها هم 50 ولتی هستند)
3- به جای BC640 از ترانزیستور قویتر A940 استفاده کردم.
4- به جای TIP35 از 2n3055 قابلمه ای استفاده کردم.
5- به جای مقاومت 0.68 ولتی از 0.5 اهمی 5 وات استفاده کردم.
اما مواردی که بهش برخوردم و نیاز دونستم شما رو در جریان بزارم.

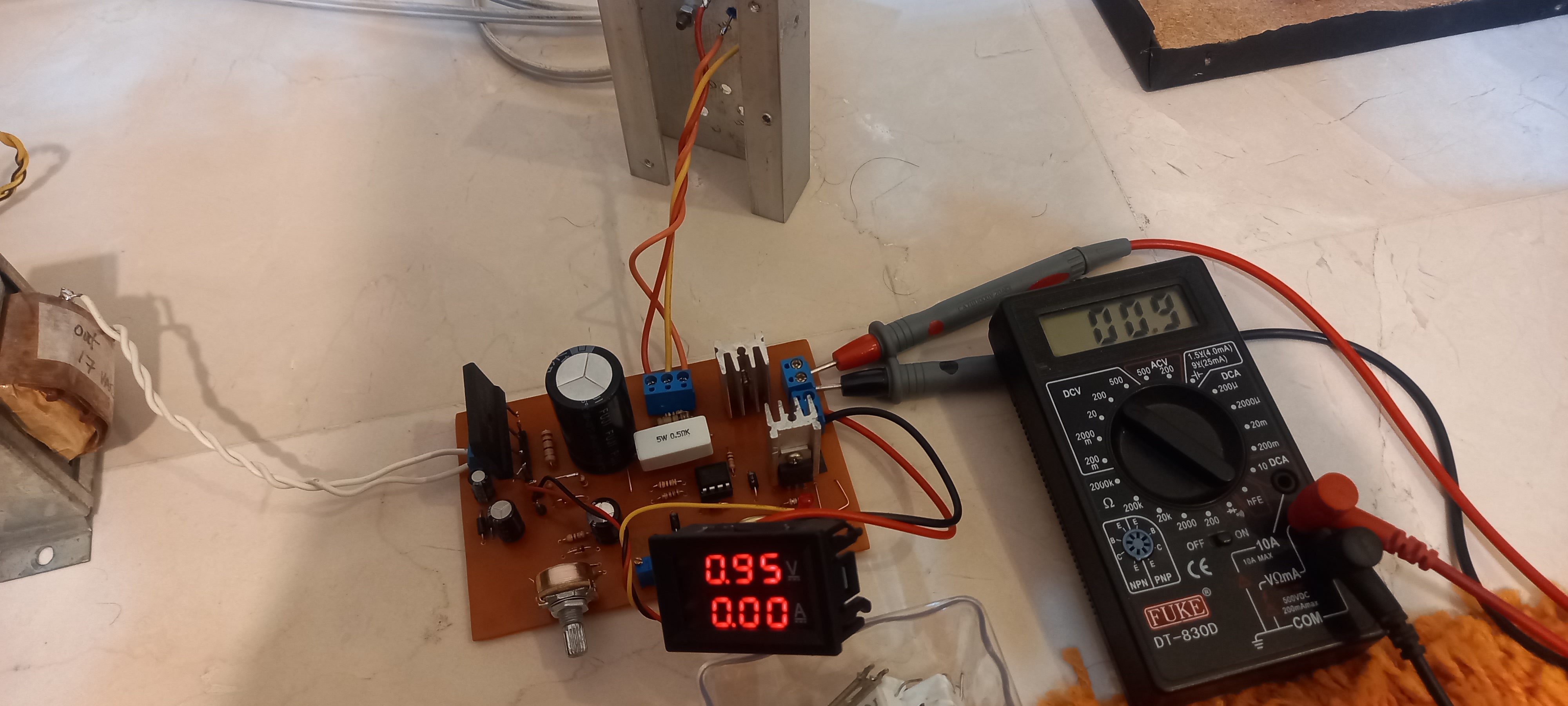

مطابق روش راه اندازی برد قبل از تست اولیه، مدار رو با لامپ تست سری کردم( در این مرحله ایسی رو نصب نکردم) بعد از روشن کردن تغذیه ولوم کورس ولتاژ و آمپراژ رو در حالت مینیمم قرار دادم و شروع کردم مولتی ترن تنظیم ولتاژ صفر رو چرخوندن تا اینکه ولتاژ صفر رو تنظیم کنم ولی متاسفانه مینیمم ولتاژ همونجور که در تصویر می بینید بین 0.9 تا 1.5 متغییر میشد.
مشاهده فایل‌پیوست 183329

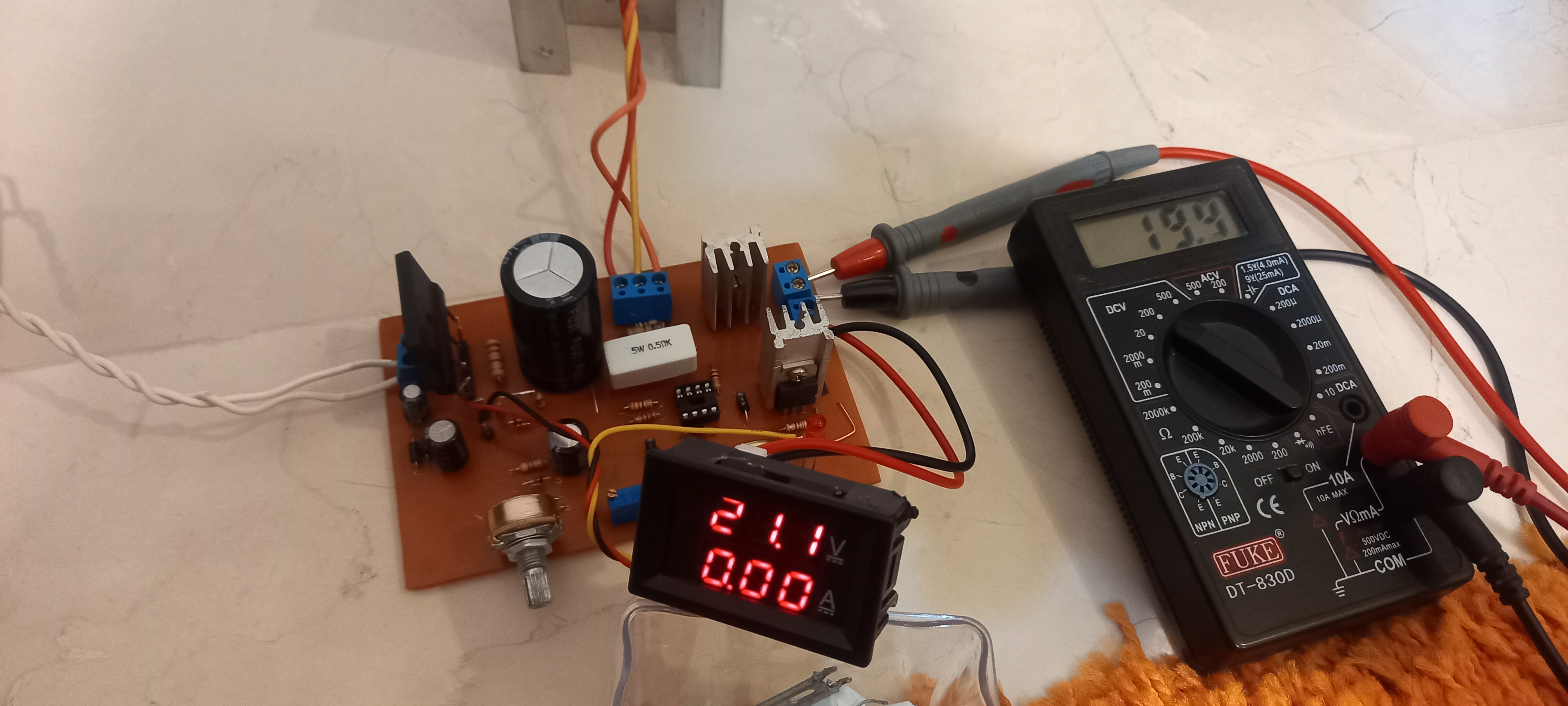

در مرحله بعد به خروجی ولت متر نصب کردم و ولوم کورس ولتاژ رو تا انتها بالا بردم. ماکزیمم ولتاژ دریافتی همانطور که در تصویر زیر مشاهده می کنید ولت متر خروجی 19.5 ولت نشون میده و ولت متر پنلی بین 20.7 تا 21.2 ولت رو نشون میده.
مشاهده فایل‌پیوست 183328
در مرحله دوم و بعد از نصب ایسی، با چرخاندن ولوم کورس ولتاژو رسیدن به ولتاژ حدود 2.8 ولت ال ای دی روشن شده و وقتی ولوم رو تا انتها باز می کنم ولتاژ بیشتر از 5 ولت نمیشه. (هیچ باری هم به خروجی متصل نیست) فقط ولت متر وصله.
مشاهده فایل‌پیوست 183328
مورد دیگه اینکه وقتی ولتاژ رو روی یه عدد تنظیم می کنم دائم ولتاژ کم و زیاد میشه و به اصطلاح قفل نمیشه.
pcb مطابق نقشه ارسالی پست اول طراحی شده و قبل از ساخت هم چک شده.
به هر صورت منتظر راهنمایی شما استاد عزیز هستم.
سپاس
