تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[امیر سجاد]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

نتیجه تست شما یعنی ترانزیستور سالمه.
نگفتم هر ۴ حالت مشابه یگدیگر باشن بلکه گفتم هر ۴ حالت مشابه ۴ حالتی باشن که با دو تا دیود مشابه سازی کردی.

یعنی اگه مشکی به سر مشترک دیودها و قرمز به سر آزاد یک دیود متصل کردی و بینهایت اهم بود باید همین حالت در ترانزیستور هم ببینی و مشکی را به بیس و قرمز را به کلکتور یا امیتر متصل کنی و بینهایت اهم باشه

حالا اگه قرمز را به سر مشترک و مشکی را به سرهای آزاد دو دیود متصل کردی و اهمی داشت باید همین حالت هم در ترانزیستور ببینی و قرمز را به بیس و مشکی را به امیتر و یا کلکتور متصل کنی و همین اهم را ببینی .
و ازآنجاکه دو دیود سالم را شبیه سازی کردی پس هر اهمی که این دو دیود در هر جهت نشون میده باید در حالت مشابه در ترانزیستور هم ببینی


برای تست تیپ منفی باید آند دو دیود را بهم متصل کنی تا شبیه ترانزیستور تیپ منفی بشه.

و برای تست ترانزیستور تیپ مثبت باید کاتد دو دیود را بهم متصل کنی تا شبیه ترانزیستور تیپ مثبت بشه.

سپاس

استاد مهربانم
ممنونم از توضیحات خوبتان یک دنیا.



[Alliyar]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

اگه تست سلامت ترانزیستور را بلدی ، میتونی تست کنی و در صورت سلامت و صحت استفاده کنی.
اگه بلد نیستی باید بدونی پایه بیس ترانزیستورها مانند سر مشترک دو تا دیود هست که کاتد دو دیود و یا آند دو دیود بهم متصل شده اند.

برای تست bc640 که تیپ مثبته ، میتونی کاتد دو تا دیود را بهم متصل کنی که سر مشترک را بعنوان بیس محسوب و در ۴ حالت مختلف با اهم متر تست کنی.( یکبار سیم مشکی به بیس متصل باشه و سیم قرمز را به یک آند و سپس به آند دیود دیگر بزنی و ببینی چند اهمه و در bc640 هم باید همینطور باشه
یکبار هم سیم قرمز اهم متر را به بیس متصل و دو حالت فوق را تکرار و با bc640 مقایسه کنی )
اگه اهم ۴ حالت دیودها مشابه ۴ حالت ترانزیستور بودند ترانزیستور سالمه.( یعنی اهم هر حالت دیودها مشابه همون حالت در ترانزیستور باشه بطوریکه در دو حالت اهم بینهایت یعنی قطع است و در دو حالت مقداری اهم داره )

برای تست tip35 باید آند دو تا دیود را بهم متصل و بعنوان بیس محسوب و ۴ حالت فوق را تکرار و مقاومت هایی که در هر حالت اندازه گیری کردی باید در حالت مشابه با tip35 مقایسه کنی و اگه مشابه بودند سالمه.

اگر برای تهیه قطعه اقدام کردی باید حتما آی سی هم بخری چون مطمئنا سوخته.

سپاس

عرض ارادت و خسته نباشید خدمت استاد بزرگوار
استاد Q1,Q2 و حتی رگلاتور۳۱۷ نو خریداری کردم و جایگزین کردم
ابتدا که ترانس را برق زدم مقاومت ۳۷۰ اهم R6 سوخت مقاومت یک کیلو داشتم جایگزاری کردم (آیا درست است یا مقاومت ۳۷۰ تهیه کنم؟)
مشاهدات به شرح زیر است
ابتدای ولوم یعنی در چند درجه ی اول ولوم ولتاژ متغییر است بقیه ماکسیمم ولتاژ است
بین ۲۶ ولت تا منفی نیم ولت متغییر است
و اینکه فرضا روی ۹ولت که تنظیم میشود تا ۹.۵ ولت ولتاژ پرش دارد
آی سی ۷۴۱ هم تهیه کردم اما طبق فرمایش استاد فعلا جایگزاری نکرده ام
با سپاس و آرزوی سلامتی



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

عرض ارادت و خسته نباشید خدمت استاد بزرگوار
استاد Q1,Q2 و حتی رگلاتور۳۱۷ نو خریداری کردم و جایگزین کردم
ابتدا که ترانس را برق زدم مقاومت ۳۷۰ اهم R6 سوخت مقاومت یک کیلو داشتم جایگزاری کردم (آیا درست است یا مقاومت ۳۷۰ تهیه کنم؟)
مشاهدات به شرح زیر است
ابتدای ولوم یعنی در چند درجه ی اول ولوم ولتاژ متغییر است بقیه ماکسیمم ولتاژ است
بین ۲۶ ولت تا منفی نیم ولت متغییر است
و اینکه فرضا روی ۹ولت که تنظیم میشود تا ۹.۵ ولت ولتاژ پرش دارد
آی سی ۷۴۱ هم تهیه کردم اما طبق فرمایش استاد فعلا جایگزاری نکرده ام
با سپاس و آرزوی سلامتی

درود

کجا دیدی که R6 مقدارش ۳۷۰ اهم است ؟
و کی گفته بجای اون ۱ کیلو استفاده کنی؟

چقدر تاکید کردم کار اضافه نکن و فقط هر کاری گفتم انجام بده.
اگه یکبار دیگه خودسرانه کاری کنی مشخصه بیشتر از من میدونی و لذا نیازی بمن نداری و دیگه پاسخ نمیدم.
پس دقت کن و کار اضافه نکن.

R6 باید ۲۲۰ اهم باشه و لذا ۲۲۰ اهم نصب کن.
بعد از اینکه خروجی قابل تغییر شد چرا رگلاتور را عوض کردی ؟
گفتم فقط دو ترانزیستور و سه محلی که قطع کرده بودی سر جای خودش نصب کن .

قبل از هر کاری چند عکس از پشت و روی برد ارسال کن که پایه های دو ترانزیستور مشخص باشه و ببینم چطور نصب کردی .

سپس آزمایش اولیه را انجام بده یعنی مجددا یک پایه R3 , R4 و امیتر tip35 را آزاد کن و ببین ولتاژ خروجی با ولوم تغییر میکنه یا نه ؟

آیا دو ترانزیستور نو جایگزین کردی؟

بهیچ عنوان باری به خروجی متصل نکن و جریان نکش ولی جریان کشیدی.

سپاس



[Alliyar]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

کجا دیدی که R6 مقدارش ۳۷۰ اهم است ؟

عرض ادب و احترام چشم استاد
به اشتباه در این فایل دیده بودم که متوجه شدم اشتباهه و حضرتعالی درست میفرمایین

ولی به هر حال ۲۲۰ جایگزاری کردم دوبار و ب محض برق زدن سوخت
جریان نمیکشم فقط این ولتمر امپر متر وصله

بابت کیفیت بد مونتاژ مدار از محضر استادخیلی عذر میخام ولی از لحاظ اتصالات بارها چک کرده ام درست هست
با خجالت عکس های مدار بصورت زیر است

بله ترانزیستور ها نو هستند
رگلاتور هم چون دیروز پایه ها بهم وصل شدن فرمودید شانس اوردی نسوخته نو گزاشتم بعدا مشکل نشه
چشم آزمایش اول را بزودی فردا بعد کلاسم انجام میدهم و خدمت استاد گزارش میدهم
با سپاس و آرزوی سلامتی



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

عرض ادب و احترام چشم استاد
به اشتباه در این فایل دیده بودم که متوجه شدم اشتباهه و حضرتعالی درست میفرمایین

ولی به هر حال ۲۲۰ جایگزاری کردم دوبار و ب محض برق زدن سوخت
جریان نمیکشم فقط این ولتمر امپر متر وصله

بابت کیفیت بد مونتاژ مدار از محضر استادخیلی عذر میخام ولی از لحاظ اتصالات بارها چک کرده ام درست هست
با خجالت عکس های مدار بصورت زیر است

بله ترانزیستور ها نو هستند
رگلاتور هم چون دیروز پایه ها بهم وصل شدن فرمودید شانس اوردی نسوخته نو گزاشتم بعدا مشکل نشه
چشم آزمایش اول را بزودی فردا بعد کلاسم انجام میدهم و خدمت استاد گزارش میدهم
با سپاس و آرزوی سلامتی

درود

عزیزم این بردی که تهیه کردی بدون معجزه کار نمیکنه.
با وجود این آشفتگی برد و اتصال پایه ها ازجمله اتصال ناهنجار پایه های مجاور آی سی بیکدیگر و مسیرهای ناقص و سیمکشی و تغییر مسیرها ، معذالک به توصیه های منم توجه نکردی.

و اگه گفتم ترانزیستورها رو نصب کن ، تصور کردی خودت بهتر تشخیص میدی و باید رگلاتور را هم عوض کنی.

و با وجود تاکید پست اول که از سوکت آی سی استفاده کنی و در چنین شرایطی که صدمه آی سی بسیار بدیهی است و هزار برابر واجب تر است ، معذالک از سوکت آی سی استفاده نکردی و بدلخواه هر کار عجیبی میکنی و معلوم نیست چرا ۲۲۰ را ۳۷۰ تلقی فرمودی و به اینم بسنده نکردی و تشخیص دادی مقاومت 1k بهتر از ۳۷۰ اهم است و قطعا عجایب دیگری هم اتفاق افتاده و از آنها مطلع نشدیم و قس علیهذا

عزیزم با این وضعیت توفیقی حاصل نمیشه.

سپاس



[عباس مهدی]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود

بابت ولتمتر آمپرمتر هیچ مشکلی وجود نداره و هر دو در یک پکیج شکیل در بازار وجود داره که فقط یک زینر و مقاومت نیاز داره و من روی سیم آن اضافه میکنم و اگه من طراح این ولتمتر آمپرمتر بودم بنحوی طراحی میکردم که تغذیه آن با هر ولتاژی بین ۱۰ الی ۱۰۰ ولت کار کنه بطوریکه ساده ترین راه حلش اینه که زینر و مقاومتی که در مسیر تغذیه قرار دادم داخل آن منظور بشه.

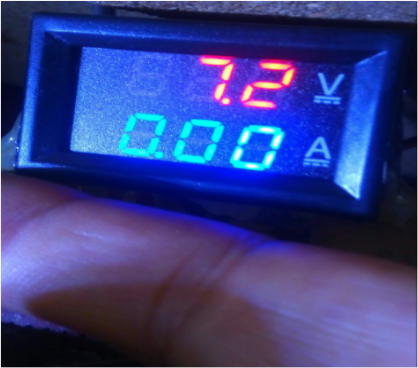

تصویر ولتمتر آمپرمتری که من استفاده کردم در کنارم انگشتم در پیوست ملاحظه میفرمایید که تجسم اندازه آن نیز مقدور میگردد.

در هر صورت اگر در آینده نیاز به تغییراتی احساس شد حتما زینر ۵ ولتی و مقاومت ۲ کیلو نیز برای تغذیه ولتمتر آمپرمتر اضافه میشه و خالی از لطف نیست و از توصیه ارزنده حضرتعالی سپاسگزارم

بابت سوالی که در خصوص حفاظت از اتصال کوتاه مطرح فرمودید هر چند پا به آلزایمر شدم و زیاد فراموش میکنم اما بخوبی بخاطر دارم که علاوه بر تست عملی به تفصیل این موضوع را در خلال تحلیل ، بررسی و تشریح کردم که چگونه از خسارت ناشی از اتصال کوتاه پیشگیری میکنه و خلاصه آن بشرح زیر است.

ازآنجاکه وظیفه محدود کننده ، محدود کردن جریان خروجی به دلخواه شماست لذا به هر دلیلی قصد دریافت جریان بیش از مقدار دلخواه داشته باشید بهیچ عنوان اجازه نمیده و لامپ هشدار هم روشن میشه که با عبارت طنز بیلاخ معرفی کردم که اعاام میکنه میخوای جریان بیشتری دریافت کنی ولی بهت نمیدم.

به این ترتیب اگر ۱ آمپر یا ۲ یا ۳ آمپر انتخاب کرده باشید بهیچ عنوان قادر به دریافت بیش از ۱ آمپر و ۲ و یا ۳ آمپری که انتخاب کردید نخواهید بود چه اتصال کوتاه بشه و چه بار بزرگ و نامناسبی به خروجی متصل بشه.
اگه ابهامی باقی مونده اعلام فرمایید.

توضیح اینکه حفاظت از اتصال کوتاه به روش های مختلفی صورت میپذیره مثلا در یک روش بصورت قطع و وصل مداوم انجام میشه که در صورت مشاهده اتصال کوتاه مدام خروجی را قطع و وصل میکنه که موجب صدمه قطعات تغذیه و قطعات دستگاهی که به تغذیه متصله میشه و در هر صورت بهترین شیوه از جهات مختلف ، از جمله کاهش خسارت و سادگی و کاهش قطعات و غیره بنظر من شیوه ای است که در این تغذیه استفاده کردم.

سپاس

مشاهده فایل‌پیوست 155493

با سلام و تبریک روز مرد خدمت استاد عزیزم.
سوالم اینه امکان استفاده از شارژر گوشیهای موبایل قدیمی که پنج ولت یا کمی بیشتر از پنج ولت هستن برای تغذیه پنل امکانپذیره؟
دوم اینکه برای مقاومت R1 اگه دو مقاومت غیر همسان مثلا 2.7 با مثلا1.5 اهم موازی کنم و مقداری بین 0.68 تا 0.5 بهم بده که امپری بین 3الی5 امپر رو بده اشکالی ایجاد میکنه؟
بازم ممنون از راهنمایی و صبر و شکیبایی جنابعالی



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

با سلام و تبریک روز مرد خدمت استاد عزیزم.
سوالم اینه امکان استفاده از شارژر گوشیهای موبایل قدیمی که پنج ولت یا کمی بیشتر از پنج ولت هستن برای تغذیه پنل امکانپذیره؟
دوم اینکه برای مقاومت R1 اگه دو مقاومت غیر همسان مثلا 2.7 با مثلا1.5 اهم موازی کنم و مقداری بین 0.68 تا 0.5 بهم بده که امپری بین 3الی5 امپر رو بده اشکالی ایجاد میکنه؟
بازم ممنون از راهنمایی و صبر و شکیبایی جنابعالی

درود

ضمن عرض تبریک متقابل.
اگه قصد دارید از ولتمتر پنلی روی این تغذیه استفاده کنید نیاز به تغذیه مجزا و یا شارژر موبایل نیست و بسادگی میتونی با یک مقاومت و زینر ولتاژ ۵ ولت برای آن بسازی .

اگه میخوای برای مقاصد دیگه یا بعنوان ولتمتر سیار استفاده کنی ، میتونی از هر تغذیه یا آداپتور یا شارژر ۵ ولتی استفاده کنی.

در خصوص سوال دوم و نصب R1 میتونی از چند مقاومت سری موازی استفاده کنی که مقاومت معادلش 68/. اهم باشه برای حداکثر ۳ آمپر و اگه مقاومت معادل کوچکتر از 68/. اهم بشه بیشتر از ۳ آمپر قابل دریافت میشه ( یعنی با 34/. اهم تا جریان 6 آمپر میده)
و بدیهی است که اگر مقاومت معادل بین 68/. اهم و 34/. اهم باشه ماکزیمم جریان قابل دریافت بیشتر از ۳ و کمتر از ۶ آمپر است .

سپاس



[عباس مهدی]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

بله با زینر ۳،۳ ولتی تا حدود ۵ آمپر قابل کنترل میشه
با زینر ۳،۳ ولتی ، بقیه قطعات نیاز به تغییر نداره.

سپاس
مشاهده فایل‌پیوست 156457

با سلام و عذر خواهی بابت سوال عجیبم.
زنر7 ولت ندارم اما 7.5 و6.8 دارم کدوم بهتر جواب میده؟
و اینکه زنر اگه یکچهارم وات باشه مشکل نداره؟
خیلی گشتم اما اینجا گیرم نیومد فقط یکچهارم و یک وات اینا رو داشت.



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

با سلام و عذر خواهی بابت سوال عجیبم.
زنر7 ولت ندارم اما 7.5 و6.8 دارم کدوم بهتر جواب میده؟
و اینکه زنر اگه یکچهارم وات باشه مشکل نداره؟
خیلی گشتم اما اینجا گیرم نیومد فقط یکچهارم و یک وات اینا رو داشت.

درود

زینر ۶،۸ نزدیکتر و مناسب تره.
بجز مقاومت های محافظ که اگه خیلی قوی باشه نمیتونه حفاظت کنه و در مواقع بروز عیب همه چی جر میخوره جز خودش ، اما هر قطعه دیگری هر چقدر قویتر باشه بهتره ، یعنی هرچند زینر ضعیف هم در این نقشه جواب میده اما اگه میتونی ۱ وات تهیه کنی ۱ وات بهتره و در شرایط غیرعادی و اتصالی ناخواسته احتمالی و امثالهم ، احتمال صدمه ۱ وات خیلی کمتره و لذا بهتره.

سپاس



[m-j]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام به استاد عزیزم جناب غزال

استاد بعد از مدت ها این فرصت برام مهیا شد که تصمیم بگیرم قطعات این این تغذیه جالب رو تهیه و مونتاژ کنم.
چندین بار مدار طراحی شده توسط جناب smaeel رو روی کاغذ کلاسه پرینت گرفتم و از روش اتو استفاده کردم که متاسفانه تراک های نازک وسط مدار کمو بیش به دلیل نازک بودن خوب در نمی اومد.

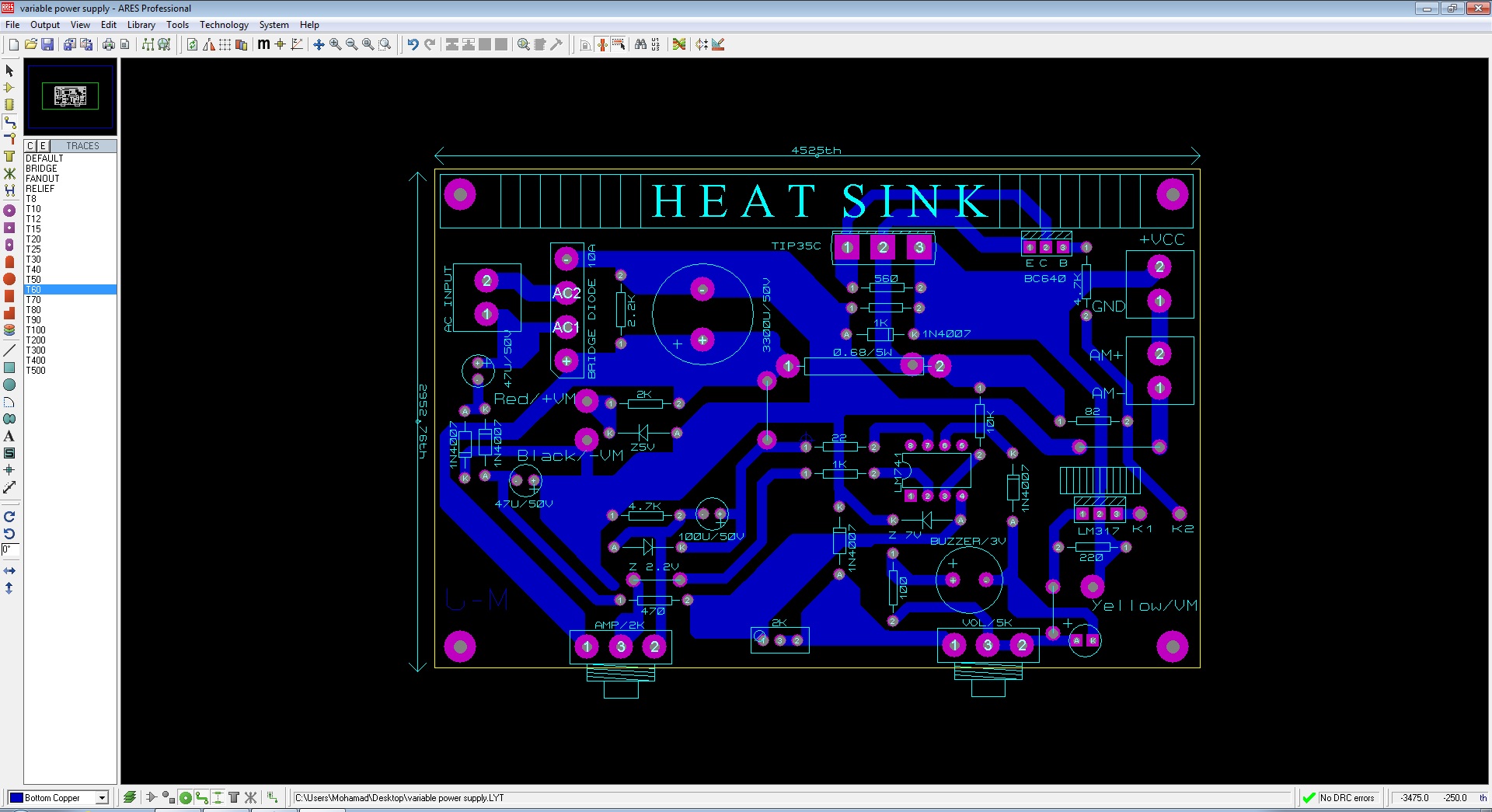

خلاصه تصمیم گرفتم در همون ابعاد برد طراحی شده توسط ایشون یه برد با نرم افزار پروتئوس طراحی کنم. اگر دستور بفرمائید خدمت شما ارسال می کنم که به جهت استفاده کاربران عزیز قرار بگیره منتها اجازه می خوام خودم مونتاژ کنم و در صورت تائید جنابعالی این کار صورت بگیره.
سپاس
