کاهش دلخواه ولتاژ ترانس بدون باز کردن هسته

[غزال]

سلام
فت سوخته
1- شماره فت چیه ؟
2- فت و آی سی را خارج کن و پاور را به برق متصل کن بعد ببین بین پایه 5 و 7 چند ولته یعنی سیم مشکی ولتمتر به 5 و سیم قرمز را به 7 متصل کن و بگو چند ولته ؟

3- سیم مشکی ولتمتر به 5 و قرمز را به پایه وسط فت بزن ببین چند ولته (مراقب باش باید 310 ولت باشه )

4- اگه پاور اوراقی داری شماره قطعات 3 پایه آشبیه این فت که به هیت سینگ متصله را اعلام کن ببینم کدوم بجای این فت مناسبه

اگه هر قسمتی را متوجه نمیشی اعلام کن تا توضیح بدم که بتونی پاسخ بدی

سپاس



[reza_476]

باسلام

خدمت سرور گرامی استاد بزرگوار غزال

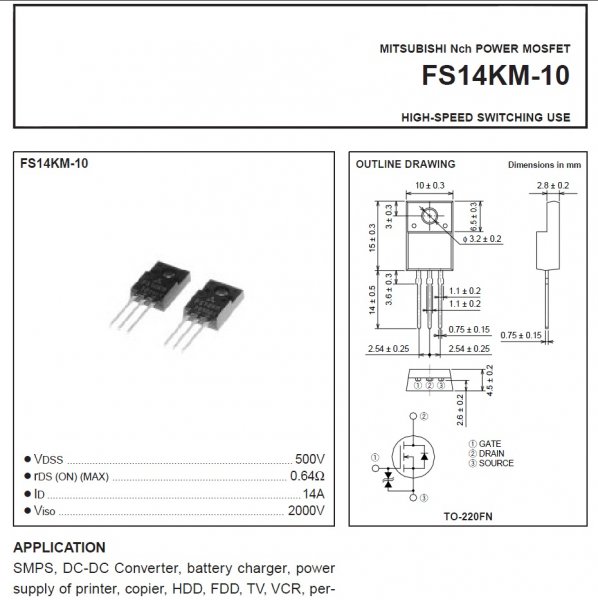

دیتاشیت فت بشماره FS14KM:



[غزال]

باسلام

خدمت سرور گرامی استاد بزرگوار غزال

مشاهده فایل‌پیوست 98910


دیتاشیت فت بشماره FS14KM:

سلام

استاد رضا بسیار عزیزم
هنوز شماره اوت پوت را اعلام نکرده البته منم حدس میزنم فت باشه ولی ایشون اطلاعاتش خیلی کمه و نمیتونه فت را تشخیص بده لذا منتظرم شماره اعلام کنه که مطمئن بشیم

البته اگه شما با این برد آشنا هستید که جای تردید نیست و دراینصورت همینه که فرمودید
از همراهی و لطف بیدریغ شما سپاسگزارم

سپاس



[habbib]

سلام
عزیزم اگه نمیدونی چطور مقاومت پایه ها را اندازه گیری کنی اشکالی نداره باید اطلاع بدی

فت 3 تا پایه داره پایه 1 و 2 و 3

1- یک سیم اهم متر را به 1 و دیگری را به 2 متصل کن بگو چند اهمه
2- حالا جای سیمها را عوض کن و بگو چند اهمه

3- سپس یک سیم به 1 و دیگری را به 3 متصل کن و بگو چند اهمه
4- حالا جای این دو سیم اهم متر را عوض کن و بگو چند اهمه

5- سپس یک سیم به 2 و دیگری را به 3 متصل کن و بگو چند اهمه
6- حالا جای این دو سیم را عوض کن و بگو چند اهمه

برای تمام ترانزیستورهای 3 پایه وقتی میگیم 6 حالت تست اهمی را اعلام کن یعنی 6 حالت فوق

حالا لااقل پاسخ این سوالم را بده
و همچنین بگو آیا آی سی جدید هم ترکیده؟
و اگه قسم خوردی پاسخ ندی و تاپیک ناقص بمونه لااقل بگو تکلیف مشخص بشه

سپاس

سلام " قسم خورده بودم که ای دی اس ال بگیرم که گرفتم همراه اول کلافم کرده بود. امشب تا خود صبح در خدمتم
اتفاقا الان داشتم روش تست فت رو جستجو میکردم که زحمتشو کشیدین ممنون

در حالی فت روبه رومه و سوراخ جای پیچ بالا قرار داره پاییه سمت راست 1 وسط 2 و پاییه چپ شماره 3-

1- یک سیم اهم متر را به 1 و دیگری را به 2 متصل کن بگو چند اهمه
2- حالا جای سیمها را عوض کن و بگو چند اهمه

در هر دو مورد 000.4 اهم رو نشون میده

3- سپس یک سیم به 1 و دیگری را به 3 متصل کن و بگو چند اهمه
4- حالا جای این دو سیم اهم متر را عوض کن و بگو چند اهمه

در هر دو مورد OL میباشد

5- سپس یک سیم به 2 و دیگری را به 3 متصل کن و بگو چند اهمه
6- حالا جای این دو سیم را عوض کن و بگو چند اهمه

باز هم OL

بله استاد آیسی جدید هم ترکیده ولی یدونه ذخیره دارم

شماره فت هم FS14KM

کامپیوترو از پشت کیس خاموش کردم مشکل فونتها و فاصله ها حل شد حل شد



[غزال]

سلام " قسم خورده بودم که ای دی اس ال بگیرم که گرفتم همراه اول کلافم کرده بود. امشب تا خود صبح در خدمتم
اتفاقا الان داشتم روش تست فت رو جستجو میکردم که زحمتشو کشیدین ممنون

در حالی فت روبه رومه و سوراخ جای پیچ بالا قرار داره پاییه سمت راست 1 وسط 2 و پاییه چپ شماره 3-



در هر دو مورد 000.4 اهم رو نشون میده



در هر دو مورد OL میباشد



باز هم OL

بله استاد آیسی جدید هم ترکیده ولی یدونه ذخیره دارم

شماره فت هم FS14KM

کامپیوترو از پشت کیس خاموش کردم مشکل فونتها و فاصله ها حل شد حل شد

سلام

آیا این اهم ها که اعلام کردی مربوط به فت پاور تحت تعمیره ؟
دراینصورت گفتم سوخته
آی سی را لحیم نکن
چرا دوباره حرف خودتو میزنی و جواب منو نمیدی
من نگفتم آیا آی سی داری یا نه ؟
چند سوال کردم که دوباره جواب نمیدی تا چندین بار التماست کنم
اصلا پست های منو میخونی ؟ !

سوال های پست 131 را تکرار و التماس میکنم جواب بده
1- شماره فت ؟ الحمدا.. اینو جواب دادی که هیچ
2- فت و آی سی را خارج کن و پاور را به برق متصل کن بعد ببین بین پایه 5 و 7 چند ولته یعنی سیم مشکی ولتمتر به 5 و سیم قرمز را به 7 متصل کن و بگو چند ولته ؟

3- سیم مشکی ولتمتر به 5 و قرمز را به پایه وسط فت بزن ببین چند ولته (مراقب باش باید 310 ولت باشه )

4- اگه پاور اوراقی داری شماره قطعات 3 پایه آشبیه این فت که به هیت سینگ متصله را اعلام کن ببینم کدوم بجای این فت مناسبه

اگه هر قسمتی را متوجه نمیشی اعلام کن تا توضیح بدم که بتونی پاسخ بدی

​

سپاس



[reza_476]

باسلام

استاد بزرگوار خودش در یکی از تاپیکها نوشته بود منهم از روی عکسی که گذاشته بود در قتوشاپ نورش را کم کردم دیدم علامت میتسوبیشی هم دارد و همان شماره تایید شد حتی پایین سمت چپ عدد 10 هم نوشته شده بود که دیتاشیت هم آن ده را دارد



[reza_476]

باسلام

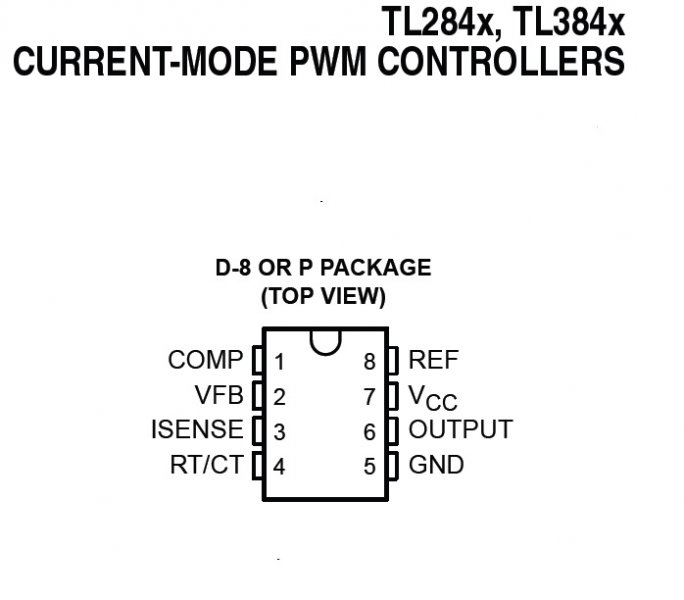

اینهم عکس پایه های آی سی که استاد فرمودند :



[غزال]

باسلام

استاد بزرگوار خودش در یکی از تاپیکها نوشته بود منهم از روی عکسی که گذاشته بود در قتوشاپ نورش را کم کردم دیدم علامت میتسوبیشی هم دارد و همان شماره تایید شد حتی پایین سمت چپ عدد 10 هم نوشته شده بود که دیتاشیت هم آن ده را دارد

سلام

استاد بسیار عزیز و ریز بین
بله بعد از پست شما بررسی کردم دیدم همینطوره که فرمودید
آخه من اینقدر سوال خودمو تکرار میکنم حسابی گیج شدم
البته چشم من هم تعطیل کرده و مزید بر علت شده

باز هم بابت ارشاد ارزنده شما سپاسگزارم

سپاس



[habbib]

سلام

آیا این اهم ها که اعلام کردی مربوط به فت پاور تحت تعمیره ؟
دراینصورت گفتم سوخته
آی سی را لحیم نکن
چرا دوباره حرف خودتو میزنی و جواب منو نمیدی
من نگفتم آیا آی سی داری یا نه ؟
چند سوال کردم که دوباره جواب نمیدی تا چندین بار التماست کنم
اصلا پست های منو میخونی ؟ !

سوال های پست 131 را تکرار و التماس میکنم جواب بده
1- الحمدا.. اینو جواب دادی که هیچ
2- فت و آی سی را خارج کن و پاور را به برق متصل کن بعد ببین بین پایه 5 و 7 چند ولته یعنی سیم مشکی ولتمتر به 5 و سیم قرمز را به 7 متصل کن و بگو چند ولته ؟

3- سیم مشکی ولتمتر به 5 و قرمز را به پایه وسط فت بزن ببین چند ولته (مراقب باش باید 310 ولت باشه )

4- اگه پاور اوراقی داری شماره قطعات 3 پایه آشبیه این فت که به هیت سینگ متصله را اعلام کن ببینم کدوم بجای این فت مناسبه

اگه هر قسمتی را متوجه نمیشی اعلام کن تا توضیح بدم که بتونی پاسخ بدی

​

سپاس

بله استاد مربوط به فت همین تغذیه تعمیریه البته اهم ها رو خارج از مدار اعلام کردم


پاییه 5و7 - 229 ولته

سیم مشکی ولتمتر به 5 و قرمز را به پایه وسط فت بزن ببین چند ولته (مراقب باش باید 310 ولت باشه )​

این هم 229 ولته

پاور اوراقی هم دارم شماره ها رو قبلا اعلام کردم
شماره 2 تاشون مثه همه 13007
و دیگری 40NO3GP



[غزال]

حبیب جان

عجله نکن
ببین چی میپرسم اول جواب منو بده بعد هر چقدر دوست داشتی جواب سوالات خودتو هم اضافه کن و هر چی دوست داری بگو ولی اول جواب سوال منو بده

سپاس
