سلام
1- دیود پل سالم را جایگزین کن (مراقب باش جای پایه های متناوب و + , - شبیه دیود پل اصلی باشه)
2- یک یا دو زینر که جمعا 20 ولت الی 33 ولت بشه تهیه کن
3- مثلا اگه زینر 12 ولت و 10 ولت تهیه کردی ایت دو زینر را سری کن

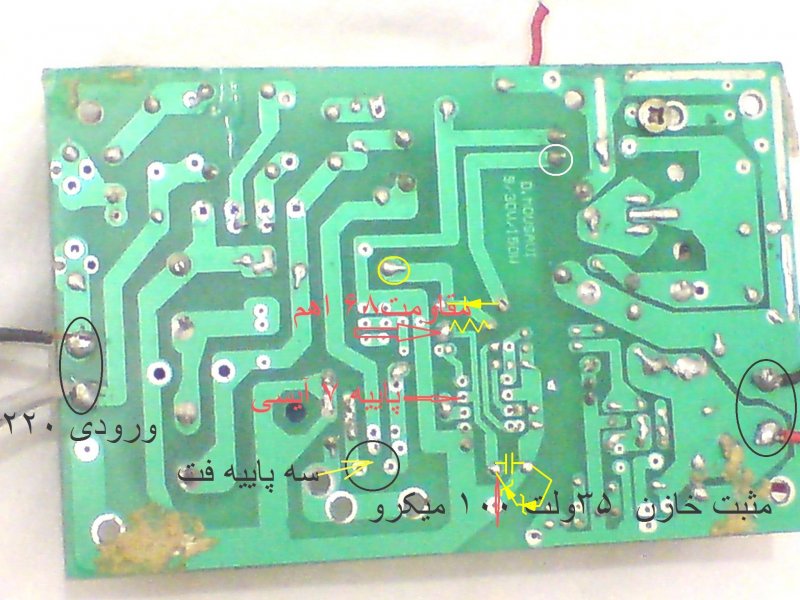

4- زینر فوق را با خازن 100 میکرو که به پایه 7 متصله موازی کن یعنی ابتدای زینر سری که کاتد است به پایه مثبت این خازن و انتهای زینر که آند زینر است به پایه منفی همین خازن 100 میکرو متصل کن ( مطابق تصویر زیر )
5- به برق بزن و بگو بین 5 و7 چند ولته ( سیم مشکی ولتمتر به 5 و قرمز به 7 )
جای فت و آی سی خالی باشه و فعلا لحیم نکن
سپاس
