پرسش و پاسخ بخش {مدارات الكترونيك}

[hamid.elec]

از اونجایی که بعد از d5 قرار گرفته فکر میکنم خازن صافی باشه البته با این اوصاف شما نمیتونید جاز فاز نول رو عوض کنید شاید اگر تغییری بدید و از پل دیود استفاده کنید بهتر باشد.البته منتظر نظر اساتید باشید امیدوارم نظرم درست باشه

Sent from my SM-J500F using Tapatalk



[mehrdad137]

سلام.
دوستان در شماتیک زیر خازن مشخص شده آیا در مکان درستی قرار گرفته؟
و اینکه از چه نوعی هست این خازن؟
مقدار خازن نوشته شده 100u, 400v
ورودی مدار ac 160v
مدار تولید کننده ولتاژ بالا و فرکانس بالا با استفاده از ترانس هست

دوستان طبق گفته طراح این مدار قادر هست فرکانس بالا رو با همین قطعات داخل مدار تا 20 کیلو هرتز تولید کنه./
همانطور که روی شکل هم مشخص کرده قسمت بالای بخش PULSE GENERATOR CIRCUIT فرکانس 15-20 کیلو هرتز رو در خروجی شماره 4 از اینورتر N2 تولید کرده./
سوال من اینه که آیا برای تولید همچین فرکانسی به یه تولید کننده پالس مثل 555 نیاز نیس؟ یا میکرو کنترلری چیزی؟
از اساتید اگه لطف کنن این مدارو برام تحلیل کنن ممنون میشم



[رحمت رجایی]

سلام ایا در ساخت ups استفاده از رله برای سوییچ بین خروجی اینورتر 12 به 220 ولت و خروجی برق شهر خطرناکه؟ زیرا زمانی که برق میره و میاد اگر رله در انجام وظیفش تاخیر داشته باشد شاید باعث بشه برق شهر به خروجیه اینورتر وارد بشه و اینورتر صدمه بزنه ایا استفاده از رله های با بوبین 220 ولت بهتر از رله های با بوبین مثلا 12 هست؟



[غزال]

سلام ایا در ساخت ups استفاده از رله برای سوییچ بین خروجی اینورتر 12 به 220 ولت و خروجی برق شهر خطرناکه؟ زیرا زمانی که برق میره و میاد اگر رله در انجام وظیفش تاخیر داشته باشد شاید باعث بشه برق شهر به خروجیه اینورتر وارد بشه و اینورتر صدمه بزنه ایا استفاده از رله های با بوبین 220 ولت بهتر از رله های با بوبین مثلا 12 هست؟

درود

رله شبیه کلید است با این تفاوت که کنتاکت کلید با نیروی دست انسان و رله با نیروی مغناطیسی بوبین انتخاب میشه

هرکلید دو حالته ، دو کنتاکت ثابت و یک بازوی متحرک داره شبیه الاکلنگ که شبیه بازوی متحرک کلید است و اگه دو طرف الاکنگ ولی روی زمین دو فلز ثابت نصب کنیم و یکی از آنها را به برق شهر و دیگری را به ups متصل کنیم و بازوی متحرک را به لامپی متصل کنیم دراینصورت بازوی الاکلنگ یا لامپ میتونه فقط به یکی از دو کنتاکت متصل بشه و هیچوقت به هر دو متصل نمیشه و لذا برق شهر و ups هیچوقت بهم متصل نمیشن که مخاطره ای قابل تصور بشه.

ولتاژ بوبین رله هم ارتباطی با قابلیت و توانایی کنتاکت های رله نداره
مثلا رله ۱۲ ولتی ۱۰۰ آمپر ۱۰۰۰ ولت یعنی اگه به بوبینش ۱۲ ولت بدهیم ، کنتاکتش توانایی قطع کردن یا وصل کردن جریانی تا حداکثر ۱۰۰ آمپر و ولتاژی حداکثر ۱۰۰۰ ولت را داره


همین رله ممکنه با بوبین ۲۲۰ ولتی تولید بشه که باید از ۲۲۰ ولت بجای ۱۲ ولت استفاده کنی تا با نیروی بوبین همون آمپر و ولتاژ را قطع یا وصل کنه.

سپاس



[Flash_nova]

باسلام
من یه برد آمپلی فایر ضبط سامسونگ 4600 وات دارم که نمیدونم برق مثبت و منفی به کجاش وصل میشه لطفا راهنمایی کنید:
uupload.ir/files/xokp_00.jpg
uupload.ir/files/xokp_001.jpg



[amir_ali362]

با سلام
نام این قطعه چیست؟
DF3GF



[Ebadiyan]

باسلام
بنده یه سوال فنی دارم :
من یه تلویزیون دارم که چون لامپ هاش سوخته بود ال ای دی متری نصب کردم حالا همه چیز اوکیه فقط میخوام که ال ای دی ها یکسر روشن نباشن و حتما با یه ترازیستور به صورت هوشمند روشن بشن (موقعه ای که تلویزیون روشن بشه ) ولتاژ ۱۲ ولت با ۳ آمپر مقدار مصرف ال ای دی ها هست که از یه آداپتور دیگه گرفتم .. حالا این وسط چه چیزی و چطوری قرار بدم که با تحریک ۳.۳ ولت که از برد اصلی میاد ولتاژ ۱۲ ولت به ال ای دی ها برسه و وقتی ۳.۳ قطع بشه ولتاژ ۱۲ ولت قطع بشه



[gadraj]

باسلام
بنده یه سوال فنی دارم :
من یه تلویزیون دارم که چون لامپ هاش سوخته بود ال ای دی متری نصب کردم حالا همه چیز اوکیه فقط میخوام که ال ای دی ها یکسر روشن نباشن و حتما با یه ترازیستور به صورت هوشمند روشن بشن (موقعه ای که تلویزیون روشن بشه ) ولتاژ ۱۲ ولت با ۳ آمپر مقدار مصرف ال ای دی ها هست که از یه آداپتور دیگه گرفتم .. حالا این وسط چه چیزی و چطوری قرار بدم که با تحریک ۳.۳ ولت که از برد اصلی میاد ولتاژ ۱۲ ولت به ال ای دی ها برسه و وقتی ۳.۳ قطع بشه ولتاژ ۱۲ ولت قطع بشه

با سلام :
مدار ساده ای خدمت شما :

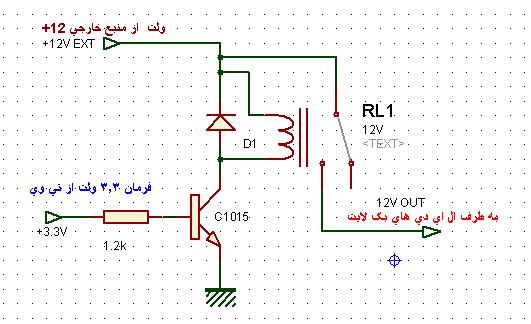

توضیحات در متن شکل موجود است :
[hide] [/hide]



[arash3400]

درود
درخواست شماتیک و سیم بندی
hdmi to rj45 با هشت اتصال
ممنونم



[gravit]

سلام وقت بخیر من مقدارعددی این دو خازن رو میخواستم جهت تهیه از فروشگاه الکترونیک خازن 0.05 میکروفاراد و خازن 0.1 میکروفاراد
