با عرض سلام و ادب خدمت دوستان عزیز

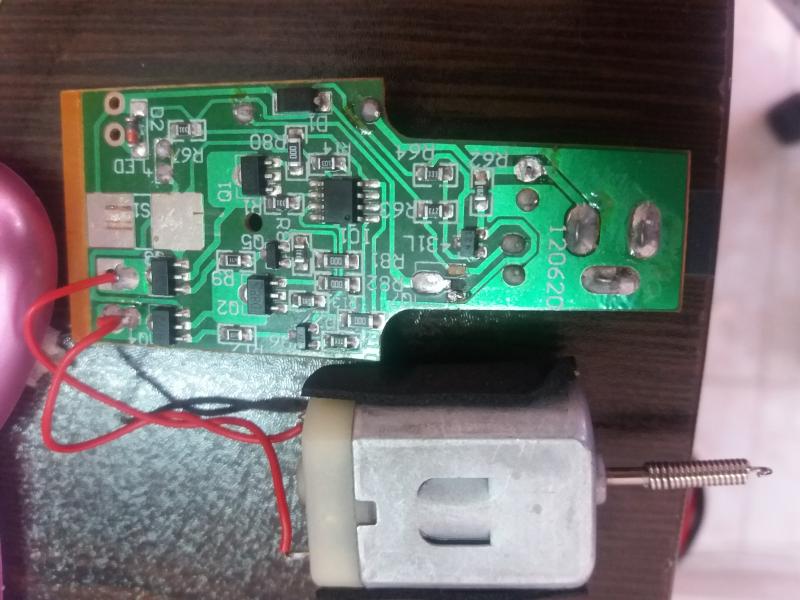

یک مشکل برام پیش امده اون هم از این قرار هستش که که دستگاه موکن براون برای خانم یکی از دوستان دستم رسیده که یک آی سی 8 پایه اس ام دی داره که سوخته و متاسفانه روی آی سی هیچ شماره ای درج نشده آیا امکانش هست بشه حدس زد چه آی سی هستش؟
کار مدار به این صورت هستش که تندتند و
هر یک ثانیهمشاهده فایل‌پیوست 135824
جهت حرکت موتور رو عوض میکنه
ممنون می شم اگه کسی بتونه راهنمایی کنه

درود
اگه نقشه دستگاه رو بکشی شاید فرجی بشه

سپاس


hamid.elec

VIP+ افتخاری
کاربر
2014-08-22
571
2,023
آبیک-قزوین
فک کنم این یک ایسی مع*** کننده باشه و در برد سروو پخشها برای داحل کشیدن و بیرون دادن سی دی استفاده میشه بعد از ظهر نگا میکنم شماره رو میزارم

Sent from my SM-J500F using Tapatalk


mehrdad137

کاربر
2015-03-22
82
238
با سلام خدمت دوستان.
در مدار زیر، ماسفت Q1 از نوع N-Channel و ماسفت Q2 از نوع P-Channel هست؟
واینکه آیا در بازار به راحتی پیدا میشه یک جفت N و P از این ماسفت؟
یا مشابه باشه میشه استفاده کرد؟ 500 ولت 20 آمپر




  • Like
واکنش‌ها[ی پسندها]: غزال

mehrdad137

کاربر
2015-03-22
82
238
اول تصور کردم که اشتباه تایپی ممکنه باشه، اما چند جای دیگه چک کردم دیدم نه اشتباه نیست. ماسفت Q1 رو زده 1R450 و ماسفت دومی رو IR450 :blinksmi::blinksmi:

اما هیچ دیتاشیتی از 1R450 پیدا نکردم

  • Like
واکنش‌ها[ی پسندها]: d.rmardin

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
با سلام خدمت دوستان.
در مدار زیر، ماسفت Q1 از نوع N-Channel و ماسفت Q2 از نوع P-Channel هست؟
واینکه آیا در بازار به راحتی پیدا میشه یک جفت N و P از این ماسفت؟
یا مشابه باشه میشه استفاده کرد؟ 500 ولت 20 آمپر




درود

این آی سی امکان استفاده از فت منفی و مثبت را ممکن میکنه ولی در این نقشه بگونه ای از پایه های آی سی استفاده کرده که هر دو فت باید منفی باشه و لذا در نقشه علامت فت Q2 اشتباهه


mehrdad137

کاربر
2015-03-22
82
238
درود

این آی سی امکان استفاده از فت منفی و مثبت را ممکن میکنه ولی در این نقشه بگونه ای از پایه های آی سی استفاده کرده که هر دو فت باید منفی باشه و لذا در نقشه علامت فت Q2 اشتباهه

پس من از دو ماسفت IRFP450 استفاده کنم؟ ( در دو نقشه ی دیگه و مشابه این نقشه دیدم که Q1 رو "1RFP450" اعلام کرده)
و در هنگام بستن مدار، هر دو پایه سورس ماسفت ها به همدیگه و به پایه 6 از آی سی وصل میشه؟


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پس من از دو ماسفت IRFP450 استفاده کنم؟ ( در دو نقشه ی دیگه و مشابه این نقشه دیدم که Q1 رو "1RFP450" اعلام کرده)
و در هنگام بستن مدار، هر دو پایه سورس ماسفت ها به همدیگه و به پایه 6 از آی سی وصل میشه؟

درود

سورس ها بهم متصل نمیشن بلکه باید سورس یکی به درین دیگری متصل بشه
یعنی فت پایینی باید دقیقا شبیه فت بالایی متصل بشه که همینطور هم هست فقط علامت اختصاری فت اشتباهه

سپاس

آخرین ویرایش:

mehrdad137

کاربر
2015-03-22
82
238
سلام.
دوستان در شماتیک زیر خازن مشخص شده آیا در مکان درستی قرار گرفته؟
و اینکه از چه نوعی هست این خازن؟
مقدار خازن نوشته شده 100u, 400v
ورودی مدار ac 160v
مدار تولید کننده ولتاژ بالا و فرکانس بالا با استفاده از ترانس هست


  • Like
واکنش‌ها[ی پسندها]: d.rmardin
