پرسش و پاسخ بخش {مدارات الكترونيك}

[gadraj]

با سلام
6 تا میکرو سوئیچ هستش که میخوام با فعال شدن هر کدوم از اونها به یک تابلو که از میکرو سوئیچ ها فاصله داره ledمربوط به همون میکرو سوئیچ روشن بشه.مثلماً میشه از هر میکرو سوئیچ یه سیم به صورت مستقل آورد داخل تابلو ولی با این روش هم هزینه سیم کشی زیاد میشه و هم خیلی شلوغ میشه!آیا روشی وجود داره که بشه با یه هزینه منطقی میکرو سوئیچها رو با هم سری کرد و تا تابلو حداقل ممکن سیم بیاد؟
با تشکر

با سلام :
می تونید از ماتریس استفاده کنید و کل سیم کشی را به دو رشته کاهش دهید .
برای طراحی چنین ماتریسی باید محل اتصالات میکرو سویچ ها و نوع ارایش انها را بزارید .
فرضا ایا یک سیم میکرو سویچها با هم مشترک هستند یا هر دو سیم میکروها به نقاط مختلفی وصل میشوند و اطلاعات روی این سیم های میکرو چیست و.... سایر توضیحات کافی نسبت به درخواست تون ...
موفق باشید .



[farzad.]

با سلام :
می تونید از ماتریس استفاده کنید و کل سیم کشی را به دو رشته کاهش دهید .
برای طراحی چنین ماتریسی باید محل اتصالات میکرو سویچ ها و نوع ارایش انها را بزارید .
فرضا ایا یک سیم میکرو سویچها با هم مشترک هستند یا هر دو سیم میکروها به نقاط مختلفی وصل میشوند و اطلاعات روی این سیم های میکرو چیست و.... سایر توضیحات کافی نسبت به درخواست تون ...
موفق باشید .

با سلام وتشکر
بله میتوان یک سیم میکروسوئیچها رو به صورت مشترک انتخاب کرد هدف فقط این هستش که با فعال شدن هر میکرو سوئیچ نشانگر مربوط به همون میکرو سوئیچ روشن بشه.البته ممکنه گاهی تمام سوئیچها با هم عمل کنند.وگاهی هم فقط یکی از اونها عمل کنه ولی اکثراًخاموش هستند.
با تشکر



[sina_sary]

سلام این مدار رو برد-بورد بستم یک تا چهار درجه دماش نوسان داره (استادمون میگه واسه نویزه ) به نظر شما چه تغیراتی تو مدار باید بدم تا نوساناتش خیلی کم بشه؟



دانلود DSN
دانلود hex
دانلود jpg

مرسی



[gadraj]

با سلام وتشکر
بله میتوان یک سیم میکروسوئیچها رو به صورت مشترک انتخاب کرد هدف فقط این هستش که با فعال شدن هر میکرو سوئیچ نشانگر مربوط به همون میکرو سوئیچ روشن بشه.البته ممکنه گاهی تمام سوئیچها با هم عمل کنند.وگاهی هم فقط یکی از اونها عمل کنه ولی اکثراًخاموش هستند.
با تشکر

با سلام :

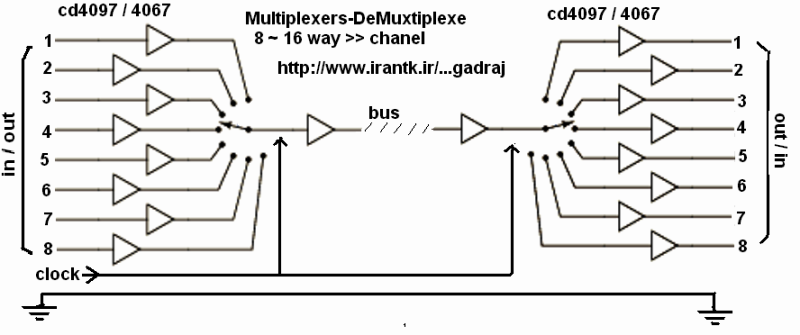

انواع مدارات اماده به نام مالتی پلکسر / دیمالتی پلکسر که با تعداد ورودی خروجی مشخصی در بازار بفروش میرسد که مقرون به صرف هستند .
در صورتیکه میخواهید خودتون طراحی یا مونتاژ کنید باید تعداد ورودی و خروجی خود را مشخص کرده و به نسبت انها از ایسی های مالتی و دیمالتی مثل : cd4097 16 خطی یک رشته ای و cd4067 هشت خطی برای دو سیمه همزمان و سری ایسی های ttl = 74150 و همچنین از انکودرهایی مثل 74hc154 برای 10 خطی تک رشته استفاده کنید برای راهنمایی بیشتر عکسی براتون میزارم با مراجعه به دیتا شیت هر کدوم از ایسی های انتخابی میتونید توسط 3 الی 5 رشته سیم تعداد 8 الی 32 سیم { خط } را ماتریسی کرده و به راحتی استفاده کنید .البته با میکرو مدارتان ساده تر میشه ولی لازمه تسلط تا حدودی به برنامه نویسی را در بر خواهد داشت . [hide] [/hide].
موفق باشید .



[gadraj]

سلام این مدار رو برد-بورد بستم یک تا چهار درجه دماش نوسان داره (استادمون میگه واسه نویزه ) به نظر شما چه تغیراتی تو مدار باید بدم تا نوساناتش خیلی کم بشه؟
دانلود DSN
دانلود hex
دانلود jpg
مرسی

با سلام :
نوسان چنین مداری در حد چند درجه !!! با توجه به اینکه روی برد-بورد تست کردین امری طبیعی هست که ناشی از شل بودن و قطر سیم های رابط نازک نسبت به سوراخ برد و .... میباشد .
- در صورت مونتاژ رو فیبر چاپی با رعایت چینش قطعات و استفاده از سلف دروسل و خازن های صافی بین خطوط تغذیه این مشکل تون مرتفع خواهد شد .
موفق باشید .



[رحمت رجایی]

درود در جاروبرقیها گاهی از تریستور بجای ترایاک برای مدار دیمر استفاده میشه که 1 یا 2 دیود اضافی داره بجای دیاک در مدار ترایاک
بنده فرق تریستور و ترایاک را میدونم ولی مدار دیمر با ترایاک و تریستور در چی هست چرا تریستور در جریان متناوب؟ اگر ممکنه نقشه ای از مدار دیمر با تریستور و دیودهاش بزارین و برام باز کنین پیشاپیش سپاسگذارم



[sina_sary]

با سلام :
نوسان چنین مداری در حد چند درجه !!! با توجه به اینکه روی برد-بورد تست کردین امری طبیعی هست که ناشی از شل بودن و قطر سیم های رابط نازک نسبت به سوراخ برد و .... میباشد .
- در صورت مونتاژ رو فیبر چاپی با رعایت چینش قطعات و استفاده از سلف دروسل و خازن های صافی بین خطوط تغذیه این مشکل تون مرتفع خواهد شد .
موفق باشید .

سلام نماز روزتون قبول این مدار را روی برد بستم با قرار دان یک خازن صدو چر در مسیر تغذیه آی سی رمشکل نوسان کردن مقدار دما حل شد
فقط وقتی المنت دویست و بیست ولت به رله وصل میکنم بعد از چند دقیقه ال سی دی لامت سوالا و کلا همه چی رو قاطی پاطی نشون میده زمانی که رله کلید میزنه اینطوری میشه و باید ریست کنم تا دو باره خوب شه بنظر شما دلیلش چیه چی کار باید کنم؟



[gadraj]

سلام نماز روزتون قبول این مدار را روی برد بستم با قرار دان یک خازن صدو چر در مسیر تغذیه آی سی رمشکل نوسان کردن مقدار دما حل شد
فقط وقتی المنت دویست و بیست ولت به رله وصل میکنم بعد از چند دقیقه ال سی دی لامت سوالا و کلا همه چی رو قاطی پاطی نشون میده زمانی که رله کلید میزنه اینطوری میشه و باید ریست کنم تا دو باره خوب شه بنظر شما دلیلش چیه چی کار باید کنم؟

با سلام :
عکس واضحی از مدار مونتاژ شده بزارید بررسی شود .
موفق باشید



[رحمت رجایی]

مهندس سلام در مورد پایه 1 ای سی شماره tny263 تا 268 اسم ان بای پس است توضیحاتی مبذول فرمایید کارش چیست و برای گرفتن حداکثر توان از ای سی بهترین مقدار خازن فوق چقدر است
http://www.wvshare.com/img/pinout/TNY263-268.jpg



[mhn_nova]

باسلام
مهندس آیا رگولاتوری هست که ورودیش حدود 35 ولت رو تحمل کنه و خروجیش 12 ولت یا 24 ولت باشه؟ من یه ترانس 24 ولت 10 آمپر دارم که بعداز صافی با خازن حدود 35 ولت ولتاژ داره که وقتی مدار زیر رو بهش وصل میکنم رگولاتورش بشدت داغ میکنه و خروجی باتوجه به استفاده از ترانزیستور TIP2955 جریان دوسه امپری داره! اما وقتی مدار رو به یه منبع تغذیه حدود 18 ولت وصل میکنم بدون مشکل کار میکنه لطفا راهنمایی بفرمایید!
http://upload7.ir/imgs/2014-07/26492518353652316719.jpg
http://upload7.ir/imgs/2014-07/00435698589945647202.jpg
