پرسش و پاسخ بخش {مدارات الكترونيك}

[m-j]

با سلام :
دو دلیل برای خاموش نشدن led قرمز میتواند وجود داشته باشد :
الف : پتانسیومتر دقیق تنظیم نیست .
ب : ولتاژ دیود زینر دقیقا طبق طرح نمی باشد .
توضیح کم هست باید بفرمایید که ایا نور ال ای دی فوق در هر شرایط کم . زیاد هم میشود یا هیچ تغییری ندارد ؟؟؟ .
قطعات همگی طبق طرح انتخاب شده ؟؟؟
باتری تحت شارژ با ولت و امپراژ طرح درست انتخاب شده ؟؟؟ .و هم چنین درج تغییرات ولتاژ های نقاط مهم ....
موفق باشید .

سلام و درود بر استاد عزیزم جناب آقای رجبی
این مدار جهت باتری 12 ولت طراحی شده بود . با نظر طراح مقاومت های R4 - R10 و R11 و همچنین پتانسیومتر و دیود زنر برای باتری 6 ولتی تغییر کردند. بقیه قطعات دست نخورده باقی ماند. تغذیه مدار یک آداپتور 12 ولت 500 میلی آمپر هست . البته در حین شارژ مقاومت R1 و ترانزیستور T1 خیلی داغ می شوند .
پاسخ ها :
الف ) پتانسیومتر 100 کیلو رو هر طرف که می چرخانم تغییری در نور ال ای دی 1 مشاهده نمی شود . آمدم برای تست از پتانسیومتر 200 کیلو استفاده کردم که مشاهده کردم ال ای دی 1 با چند ثانیه مکث خاموش و روشن می شود و هر چه پتانسیومتر را بیشتر می چرخاندم ( به طرف مقادیر اهم بالا ) چشمک زدن چراغ کمتر شده و کم کم نورش ثابت می شود.
ب ) ولتاژ دیود زنر 6.1 ولت می باشد.
قطعات همگی طبق طرح انتخاب شده و باتری هم با همان مشخصات بکار گرفته شده است.



[kavosh83]

سلام
به نظر شما بهترین روش برای حفاظت و کنترل الکترونیکی از یک سطح هموار با طول 65متر و عرض 16 متر (زمینی مستطیل شکل که چهار خط طول و عرض آن هیچ عارضه و مانعی ندارد)، برق هم ندارد و نهایتا بشود از یک سلول خورشیدی و باطری 6ولتی استفاده کرد چه روشی است؟



[mhn_nova]

سلام
مهندس ببخشید که من زیاد سئوال میکنم! من این مدار رو از اینترنت گرفتم و مونتاژ کردم اما به محض زدن ولتاژ به مدار آی سی بشدت داغ میکنه و وقتی ولوم رو میچرخونی از تو ولومم دود در میاد و میسوزه! نمیدونم مشکل مدار کجاست لطفا راهنمایی بفرمایید!ممنون
http://www.upload7.ir/imgs/2014-08/50836610785148524935.jpg
http://www.upload7.ir/imgs/2014-08/57594151545545692652.jpg
اینم کار خودم :
http://www.upload7.ir/imgs/2014-08/32210843823880997255.jpg



[gadraj]

سلام
مهندس ببخشید که من زیاد سئوال میکنم! من این مدار رو از اینترنت گرفتم و مونتاژ کردم اما به محض زدن ولتاژ به مدار آی سی بشدت داغ میکنه و وقتی ولوم رو میچرخونی از تو ولومم دود در میاد و میسوزه! نمیدونم مشکل مدار کجاست لطفا راهنمایی بفرمایید!ممنون

با سلام :
منظور تون درست متوجه نشدم که کاربرد این مدار چیست ؟؟ و چکاری باید انجام دهد ؟؟ توضیح بیشتر بزارید . برای بررسی بیشتر باید شماتیکش را داشته باشیم .
موفق باشید .



[mhn_nova]

با سلام :
منظور تون درست متوجه نشدم که کاربرد این مدار چیست ؟؟ و چکاری باید انجام دهد ؟؟ توضیح بیشتر بزارید . برای بررسی بیشتر باید شماتیکش را داشته باشیم .
موفق باشید .

سلام
مدار رگولاتور متغیر هست!
شماتیک مدار رو هم ندارم!
احتمال داره که مدار رو پشت و رو زده باشم با توجه به عکسها؟



[gadraj]

سلام
مدار رگولاتور متغیر هست!
شماتیک مدار رو هم ندارم!
احتمال داره که مدار رو پشت و رو زده باشم با توجه به عکسها؟

با سلام :

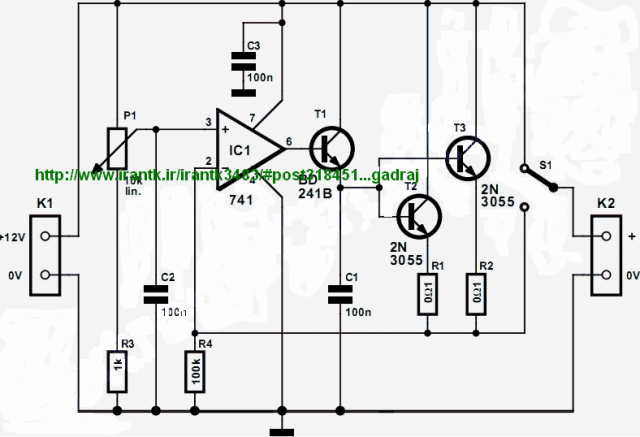

بله مدار قدیمی یک رگولاتور سری متغیر با ورودی 12 ولت و خروجی از 1.8 ولت الی 10 ولت حداکثر توان 140 وات و نرمال 100 وات !!!
- رگولاتورهای سری بدلیل ارایش های مستقیم {DC }از خطرناکترین و اسیب پذیر ترین مداراتی هست که قبل از شیوع مدارات سویچینگ کاربرد عمومی داشت اما به دلیل اتلاف انرژی بالای انها و اسیب پذیری و.... در حال حاضر منسوخ شده و مونتاژ چنین مداراتی علاوه بر غیر اقتصادی بودن انها و اتلاف انرژی زیادی که دارند و... مقرون به صرف نیستند و توصیه میکنم با کمتر از این هزینه .... شما از یک رگولاتور سویچینگ استفاده کنید .
چنین رگولاتورهای پیشنهادی در بخش معرفی ایسی ها و ارشیو مدارات و در بخش منابع تغذیه با ایسی های رگولاتور سری LM25XX اپلود شده اند مراجعه و از انها استفاده کنید .
در صورت نیاز به شماتیک و تطبیق با مداری که مونتاژ کردین !!! برای همین مدار مورد نظر تون - خدمت شما :
دانلود کنید [hide] [/hide]

موفق باشید .



[Anahita008]

سلام
من عضو بخش ویژه نیستم ولی اگه کسی در مورد تعمیرات تلوزیون سوالی داشته باشه و بدونم حتمن کمک میکنم
دنبال مدیریت انجمن گشتم ولی پیداش نکردم
به نظرم اگه کسی تخصصی در زمینه ای داره بهتره بهش اجازه پاسگویی به سوالات داده بشه
حالا چه عضو ویژه باشه و چه نباشه
ممنون



[poya68]

با سلام

من یک برد تردمیل دارم که هنگامی که از آن استفاده می کردیم یکدفعه دور آن به خیلی سریع شد (حدود 2 یا 3 ثانیه) و فیوز 250 ولت 15 آمپر آن جرقه زد و سوخت.

برای بار دوم که فیوز را عوض کردم دوباره مدار را متصل کردم و دوباره دور موتور تا آخرین حد زیاد شد و فیوز جرقه زد و سوخت و سیاه شد. می خواستم از شما کمک بخواهم که مرا راهنمایی کنید که مشکل از کجای این مدار هست که باعث سوختن آن می شود.؟؟؟؟
با تشکر
عکسها به پیوست ارسال می گردد.
فیوز سوخته شده در شکل با علامت قرمز رنگ مشخص گردیده است.

در ضمن دو عدد ترانزیستوری که به رادیاتور متصل می باشد. شماره های her3006pt و G40N60 می باشد و همچنین یک قطعه به هم که فکر کنم پل دیود باشه به شماره BR3510L می باشد که به رادیاتور متصل هست.

http://www.uploadax.com/images/04113229723093038208.jpg

http://www.uploadax.com/images/01621658764391011348.jpg



[gadraj]

سلام
من عضو بخش ویژه نیستم ولی اگه کسی در مورد تعمیرات تلوزیون سوالی داشته باشه و بدونم حتمن کمک میکنم
دنبال مدیریت انجمن گشتم ولی پیداش نکردم
به نظرم اگه کسی تخصصی در زمینه ای داره بهتره بهش اجازه پاسگویی به سوالات داده بشه
حالا چه عضو ویژه باشه و چه نباشه
ممنون

با سلام :
شما میتونید با مراجعه به لینک زیر نظرات و درخواست های خود را اعلام و پیگیری کنید تا بررسی و اتخاذ تصمیم گردد .
[hide]
[h=3]کاربراني که توانايي مديريت در بخش هاي مختلف سايت را دارند در اين تاپيک اعلام نمايند[/h]

منبع : نظرات و پیشنهادات | Site Issues & Feedback
​

[/hide]

موفق باشید .



[poya68]

با سلام

من یک برد تردمیل دارم که هنگامی که از آن استفاده می کردیم یکدفعه دور آن به خیلی سریع شد (حدود 2 یا 3 ثانیه) و فیوز 250 ولت 15 آمپر آن جرقه زد و سوخت.

برای بار دوم که فیوز را عوض کردم دوباره مدار را متصل کردم و دوباره دور موتور تا آخرین حد زیاد شد و فیوز جرقه زد و سوخت و سیاه شد. می خواستم از شما کمک بخواهم که مرا راهنمایی کنید که مشکل از کجای این مدار هست که باعث سوختن آن می شود.؟؟؟؟
با تشکر
عکسها به پیوست ارسال می گردد.
فیوز سوخته شده در شکل با علامت قرمز رنگ مشخص گردیده است.

در ضمن دو عدد ترانزیستوری که به رادیاتور متصل می باشد. شماره های her3006pt و G40N60 می باشد و همچنین یک قطعه به هم که فکر کنم پل دیود باشه به شماره BR3510L می باشد که به رادیاتور متصل هست.

http://www.uploadax.com/images/04113229723093038208.jpg

http://www.uploadax.com/images/01621658764391011348.jpg
