باسلام
مهندس آیا رگولاتوری هست که ورودیش حدود 35 ولت رو تحمل کنه و خروجیش 12 ولت یا 24 ولت باشه؟ من یه ترانس 24 ولت 10 آمپر دارم که بعداز صافی با خازن حدود 35 ولت ولتاژ داره که وقتی مدار زیر رو بهش وصل میکنم رگولاتورش بشدت داغ میکنه و خروجی باتوجه به استفاده از ترانزیستور TIP2955 جریان دوسه امپری داره! اما وقتی مدار رو به یه منبع تغذیه حدود 18 ولت وصل میکنم بدون مشکل کار میکنه لطفا راهنمایی بفرمایید!
http://upload7.ir/imgs/2014-07/26492518353652316719.jpg
http://upload7.ir/imgs/2014-07/00435698589945647202.jpg

با سلام :
7812 حداکثر تحمل ولتاژ ورودی اش حدود 20 ولت { بحالت استاندارد 18 ولت } میباشد و نوع تاپیکال ان چنانکه ورودی از این مقدار تجاوز کند بحالت قطع خواهد رفت ........

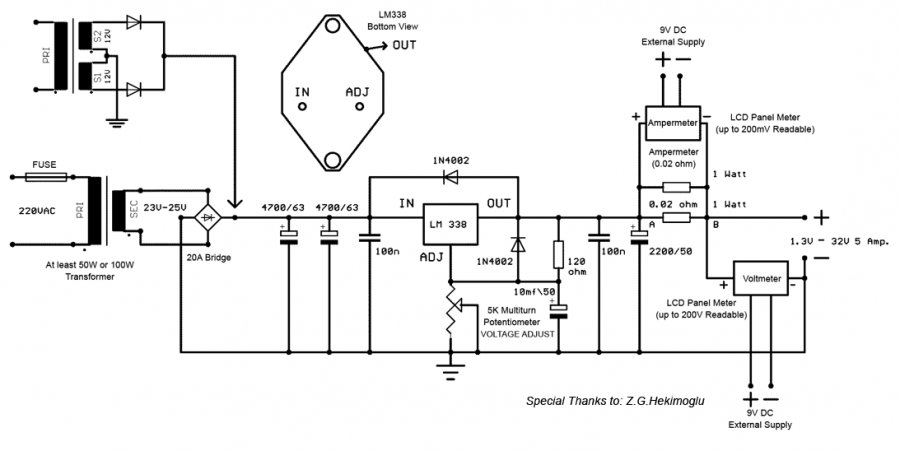

شما میتوانید از رگولاتور LM338 نوع قابلمه ای فلزی استفاده کنید :
اینم شماتیکی از مدارش " [hide] [/hide]
موفق باشید



[gadraj]

مهندس سلام در مورد پایه 1 ای سی شماره tny263 تا 268 اسم ان بای پس است توضیحاتی مبذول فرمایید کارش چیست و برای گرفتن حداکثر توان از ای سی بهترین مقدار خازن فوق چقدر است
http://www.wvshare.com/img/pinout/TNY263-268.jpg

با سلام :
عزیزم شما هم مسیر تون را اشتباه انتخاب کردین {تاپیک مشابهات و .... } اما با توجه به مورد { چندان هم بی ربط ندیدم } پاسخ خدمتون تقدیم میکنم .
پایه یک مربوط به خازن بای پاس و ظرفیت ان نمیتونه بدلخواه انتخاب بشه و بستگی به فرکانس کاری ان میباشد خوشبختانه این سری ایسی ها که شامل گروهی از [hide] TNY264
TNY265
TNY266
TNY267
TNY268
TNY263P
TNY264P
TNY265P
TNY266P
TNY267P
TNY268P
TNY263G
TNY264G
TNY265G
TNY266G
TNY267G
TNY268G
میباشند هر کدام توان و فرکانس کاری تعریف شده ای دارند که در دیتا شیت http://www.datasheetdir.com/go-TNY263.pdf بدان پرداخته شده است فرضا برای {264 >> 0.1uF و 267 >> 100 nF }دیتا شیت این گروه را دانلود و بخش ABSOLUTE MAXIMUM RATINGS [/hide] پاسخ سوال شما میباشد سعی کنید از دیتا شیت پیروی کنید .
روی هر شماره که کلیک کنید به دیتا شیت ان منتقل می شوید .
موفق باشید .



[mhn_nova]

سلام
مهندس ممنون از راهنماییتون ولی من آمپر بالا احتیاج دارم (حدود 10 الی 20 آمپر 12 یا 24 ولت تثبیت شده) همانطورم که عرض کردم ترانسفورماتورمم 24 ولت بالای 10 آمپره! بازم ممنون از راهنمایی هاتون!



[رحمت رجایی]

ضمن سپاس از حضرت عالی بخاظر توجهتان مهندس gadraj عزیز در حال ساختن یک منبع تغذیه هستیم که عمده مسایل مربوطه حل شده اما چند مورد ریزه کاریها مانده برای نتیجه بهتر عملکرد ای سی
در این چند روزی که منتظر جواب حضرت عالی بودیم طبق ازمایشات و دیتاشیت به این نتیجه رسیدیم بهترین ای سی tny280 است بدلیل وات بیشتر نسبت به بقیه شماره های کمتر
دیتا شیت ای سیtny280 مطالعه نمودم ولی متاسفانه این پایه بای پس برام هنوز جا نیوفتاده فقط در دیتاشیت امده محدود کننده جریان این محدود کننده جریان چه چیزی هست که با گذاشتن مقدار خازنهای 100 نانو 1 میکرو و 10 میکرو تغییر میکند ؟ایا در این شماره هم مقدار استاندارد 100 نانو است؟ایا خازن بی پلار یا عدسی بهتر جواب میدهد یا الکترولیت قطب دار؟



[gadraj]

سلام
مهندس ممنون از راهنماییتون ولی من آمپر بالا احتیاج دارم (حدود 10 الی 20 آمپر 12 یا 24 ولت تثبیت شده) همانطورم که عرض کردم ترانسفورماتورمم 24 ولت بالای 10 آمپره! بازم ممنون از راهنمایی هاتون!

با سلام :
قطعاتی در دیتا شیت ها یافته میشوند که به تنهایی متحمل توان 10 امپر یا بالاتر را داشته باشند متاسفانه بنده در بازارتجارتی فعلی ایران پیدا نکرده ام پیشنهاد میکنم از مدارات رگولاتوری سویچینگ پیشرفته {گسسته } که در بخش منابع تغذیه و ارشیو مدارات .... امده است استفاده کنید .
موفق باشید .



[kavosh83]

سلام مهندس عزیز

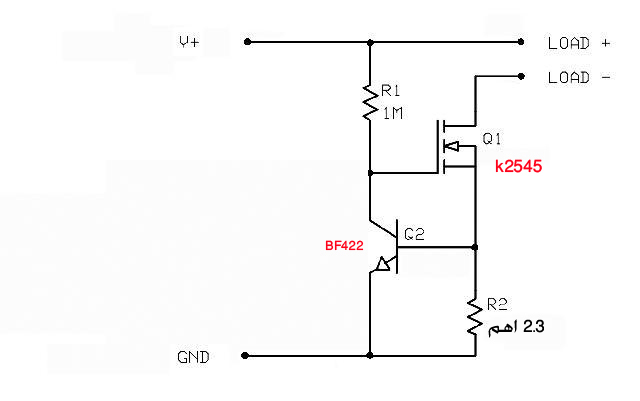

به نظر شما اگر از مدار زیر بعنوان درایور Power Led استفاده گردد قابل اطمینان است ؟البته پاور ال ای دی یک وات،بیشتر منظورم اینست که بدون محدودیت و با سری کردن Ledها از یکعدد تا مثلا 80 عدد فقط از یک درایور استفاده گردد ،ظاهرا درایورهای تجاری علاوه بر محدود کردن جریان،از نظر ولتاژ نیز محدودیت دارند و برای هر تعدادی نمی شود از یک درایور بهره برد در صورتی که به نظر میرسد حداقل از نظر تئوری این مدار این قابلیت را داشته باشد که هر تعداد ال ای دی را بصورت سری راه اندازی کند به شرطی که مجموع ولتاژ آنها از 300ولت بیشتر نشود.



[m-j]

سلام به اساتید عزیز

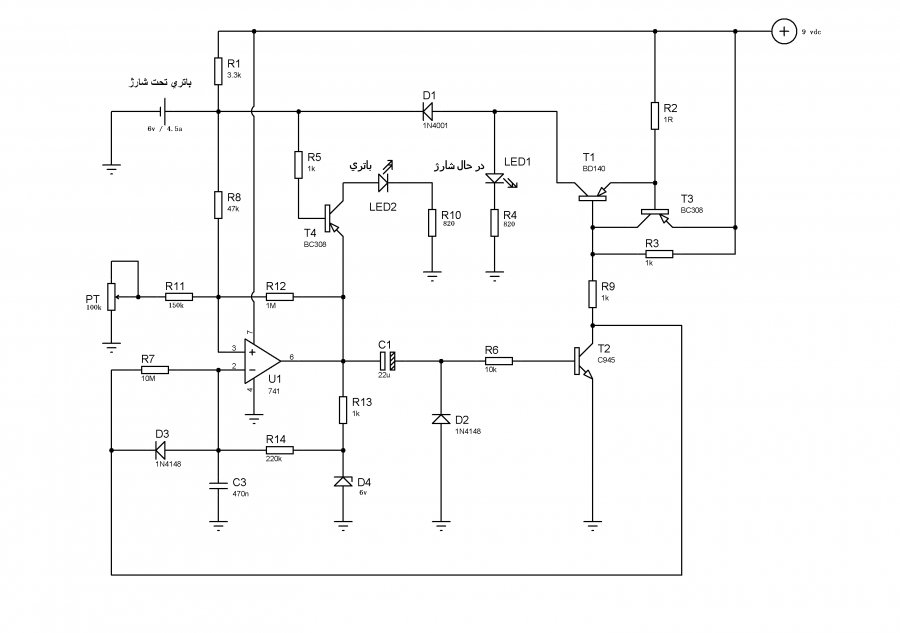

مدار زیر مربوط به یک شارژر باتری 6 ولتی 4.5 امپر هست که باتری از نوع سیلد اسید می باشد.
من مدار فوق رو مونتاژ کردم . مدار باتری را شارژ می کند ال ای دی 2( سبز ) مربوط به باتری است اگر باتری خراب باشد چشمک می زند و یا اگر باتری وصل نباشد بعد از چند ثانیه خاموش می شود. ال ای دی 1 ( قرمز ) مربوط به نشان دهنده شارژ است و وقتی باتری شارژ شده این ال ای دی خاموش می شود. اما مشکلی که دارم اینه که بعد از پایان شارژ led قرمز رنگ (نشان دهنده در حال شارژ) خاموش نمی شود و نشان نمی دهد که شارژ تمام شده. از اساتید عزیز تقاضای راهنمایی دارم.

با تشکر



[gadraj]

سلام به اساتید عزیز
مدار زیر مربوط به یک شارژر باتری 6 ولتی 4.5 امپر هست که باتری از نوع سیلد اسید می باشد.
من مدار فوق رو مونتاژ کردم . مدار باتری را شارژ می کند ال ای دی 2( سبز ) مربوط به باتری است اگر باتری خراب باشد چشمک می زند و یا اگر باتری وصل نباشد بعد از چند ثانیه خاموش می شود. ال ای دی 1 ( قرمز ) مربوط به نشان دهنده شارژ است و وقتی باتری شارژ شده این ال ای دی خاموش می شود. اما مشکلی که دارم اینه که بعد از پایان شارژ led قرمز رنگ (نشان دهنده در حال شارژ) خاموش نمی شود و نشان نمی دهد که شارژ تمام شده. از اساتید عزیز تقاضای راهنمایی دارم.

با تشکر
مشاهده فایل‌پیوست 96675

با سلام :
دو دلیل برای خاموش نشدن led قرمز میتواند وجود داشته باشد :
الف : پتانسیومتر دقیق تنظیم نیست .
ب : ولتاژ دیود زینر دقیقا طبق طرح نمی باشد .
توضیح کم هست باید بفرمایید که ایا نور ال ای دی فوق در هر شرایط کم . زیاد هم میشود یا هیچ تغییری ندارد ؟؟؟ .
قطعات همگی طبق طرح انتخاب شده ؟؟؟
باتری تحت شارژ با ولت و امپراژ طرح درست انتخاب شده ؟؟؟ .و هم چنین درج تغییرات ولتاژ های نقاط مهم ....
موفق باشید .



[gadraj]

سلام مهندس عزیز
به نظر شما اگر از مدار زیر بعنوان درایور Power Led استفاده گردد قابل اطمینان است ؟البته پاور ال ای دی یک وات،بیشتر منظورم اینست که بدون محدودیت و با سری کردن Ledها از یکعدد تا مثلا 80 عدد فقط از یک درایور استفاده گردد ،ظاهرا درایورهای تجاری علاوه بر محدود کردن جریان،از نظر ولتاژ نیز محدودیت دارند و برای هر تعدادی نمی شود از یک درایور بهره برد در صورتی که به نظر میرسد حداقل از نظر تئوری این مدار این قابلیت را داشته باشد که هر تعداد ال ای دی را بصورت سری راه اندازی کند به شرطی که مجموع ولتاژ آنها از 300ولت بیشتر نشود.

مشاهده فایل‌پیوست 96351

با سلام :
با توجه به توان 2545 >> ~ 40 وات !!!! به نظر میرسد در کل بیش از 30 وات نباید انتظار داشته باشید .
[hide] مشاهده فایل‌پیوست k2545.pdf [/hide]
موفق باشید .



[kavosh83]

با سلام :
با توجه به توان 2545 >> ~ 40 وات !!!! به نظر میرسد در کل بیش از 30 وات نباید انتظار داشته باشید .
hidden content may not be quoted
موفق باشید .

سلام
اگر جریان کل مدار را 300میلی آمپر در نظر بگیریم و تعداد Powe Led را هم 80 عدد و افت ولتاژ روی هر دیود را 3ولت(Power Led هائی که در اختیار دارم را امتحان کردم با توجه به جریان عبوری از آنها بین 2.9 تا 3.3 ولت افت دارند) ،تقریبا 240 ولت روی Power Led ها افت میکند در نتیجه از 310 ولت حدودا 70 ولت بین درین و سورس ترانزیستور میماند که با آن جریان ثابت و دائمی 300 میلی آمپر می شود 24 وات ، با توجه به این به نظر شما باید فت را تغییر بدهم ؟اگر یک مقاومت 150 اهم 20 وات را با Power Ledها سری کنم چطور؟سئوال دیگر اینکه با توجه به ضریب تقویت این ترانزیستورها آیا سرعت تطبیق کل مدار به اندازه ای است که Power Led ها در اثر جریان لحظه ای نسوزند؟


تشکر بابت توجه تان
