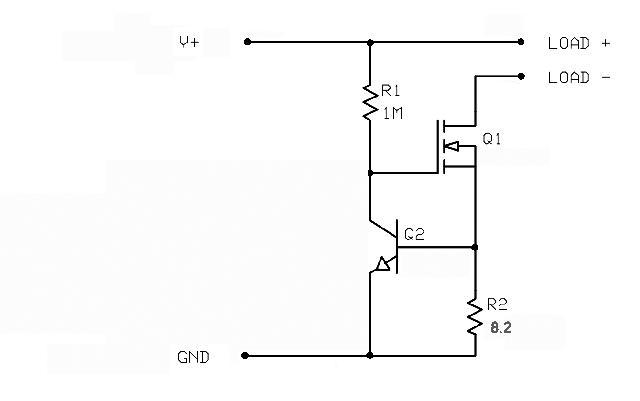

استاد رجبی عزیز در مدارات چینی مثل شارزرهای سوییچینگ موبایل ت از مدار در قسمت چپ که دو تا ترانزیستور داره استفاده شده اگه لطف کنید کار تک تک قطعات قسمت ترانزیستورها را بگید چیه و چیجوری این ترانزیستورها قطع و وصل میشن و ایجاد نوسان میکنند حتی بدون ای سی
با سلام :
اولا این عکسی که گذاشتین مربوط به شوکر هست و با مدار شارژ ترانزیستوری فرق دارد . { بدلیل نامربوط با عنوان درخواست حذف گردید }
اساسا همه شارژر هایی که با این توصیف شما توسط دو ترانزیستور ...... عمل میکنند در حقیقت یک مدار منواستابل { نوعی اوسیلاتور } هستند که با روشن شدن یکی از ترانزیستورها که خروجی همون ترانزیستور تغییر وضعیت میدهد از همین تغییر به بیس ترانزیستور دوم پالسی اعمال میشود که ترانزیستور دوم را به حالت خاموشی میبرد فلذا با خاموشی ترانزیستور دوم از خروجی اش پالسی به بیس ترانزیستور اولی اعمال میشود که این بار ترانزیستور اولی { که قبلا روشن بود } را خاموش میکند و سیکل های بعدی تکرار همین موضوع و منتنج به ادامه قطع وصل های پی در پی و حاصل ان تولید ولتاژ متناوب از ولتاژ مستقیم میباشد که با اعمال این ولتاژ به قسمت بعدی که خواه ترانس یا سیم پیچ و کویل و..... و هر مصرف کننده باشد ایجاد جریان مورد نیاز خواهد کرد .
- لازم هست این را نیز توجیه شوید که در هنگام استارت مدار هر دو ترانزیستور توسط یک مقاومتی در بایاس قرار دارد با اعمال ولتاژ مدار هردو ترانزیستور تحت تاثیر قرار میگیرد که روشن شوند و بستگی به اینکه کدام ترانزیستور پر سرعت بتای بیشتری نسبت به دیگری دارد {تلرانس } را روشن میکنه و همین روشن شدن موجب قطع ترانزیستور جانبی میشه و این قابل پیش بینی نیست { یکی از عیوب چنین مدارات } .
موفق باشید .
