به نام خدا
من توسط برق ماشین میخام یه شارژر درست کنم برای موبایل یعنی برق حدود 5 ولت
توسط یک رگلاتور و خازن و دیود میشود این مدار را درست کرد
دوستان برای بهتر شدن مدار چه پیشنهادی دارن
اگر مدار خاصی دارید لطفا قرار دهید
با تشکر

سلام جناب اسدی
با رگولاتور هم میشه درست کرد ولی اندازش بزرگ میشه و غیر...

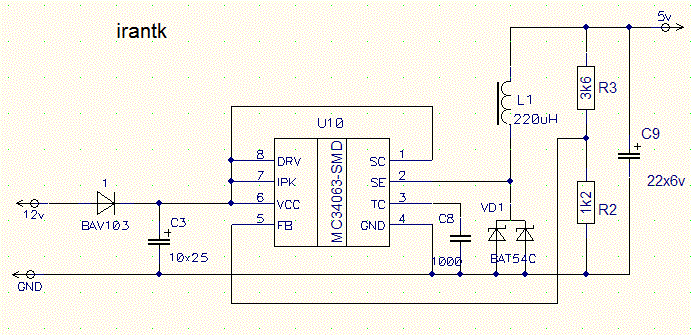

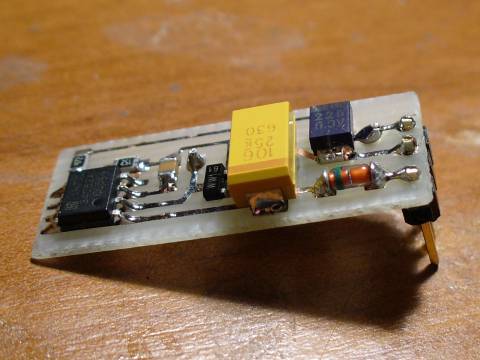

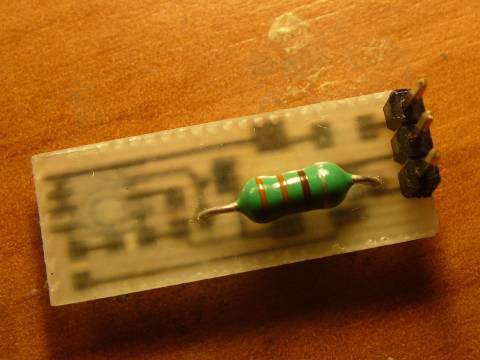

یه مداری بهتون میدم خیلی جمع وجور و کوچیک البته با اس ام دی .

[hide] [/hide]






​



[jfrras]

این هم یه شارژر دیگه که استاد رجبی زحمتش رو قبلا کشیدند.

http://www.irantk.ir/showthread.php?t=5823



[sina_sary]

سلام
هر دیودی نمی شود گذاشت !! وظیفه این دیود ولتاژ آنی و لحظه ای که درون سیم پیچ رله ذخیره شده را خنثی می کند.تا به ترانزیستور اسیبی نرسد. می تونی از 1N4001 تا 1N4007 در این مدار استفاده کنید. دوست عزیز در مدار داخلی AVR هم از آپ امپ استفاده شده .
فکر نمی کنم دقتش خیلی کمتر از AVR باشه . میتونید از همین مدار استفاده کنید.

خازن uf .1 همون خازن 104 است؟ترمیستور d-53 گیر نیاوردم جاش بهم bd244c داد جواب میده؟مرسی



[jfrras]

خازن uf .1 همون خازن 104 است؟ترمیستور d-53 گیر نیاوردم جاش بهم bd244c داد جواب میده؟مرسی

بله خازن همونه ولی ترانزیستور BD244 بجای ترمیستور نمی خوره . حنما فروشنده متوجه نشده. باید میگفتی ترمیستور که سنسور دماست و دو تا پایه داره!!!



[sina_sary]

بله خازن همونه ولی ترانزیستور BD244 بجای ترمیستور نمی خوره . حنما فروشنده متوجه نشده. باید میگفتی ترمیستور که سنسور دماست و دو تا پایه داره!!!

مرسی ازین که پاسخ میدید من هم نمی دونستم چیه حتما فروشنده هم متوجه نشده حالا اگه d53 نداشت مشابش چی میتونم بگیرم ؟(چون تو ساری 4 تا مغازه قطعه فروشی بیشتر نداره )شاید گیر نیاد پایه ی g و s ترمیستور که تو نقشه هست رو چطوری میشه تشخیص داد؟ ترمیستورش ntc یه یا ptc ؟



[jfrras]

با سلام من به یک مدار جهت روشن کردن 48 led {به صورت سری} با 220 ولت نیاز دارم ::bounce::

با سلام منتظر جوابتان هستم :busted_red:

با سلام منتظر جوابتان هستم :busted_red:

با سلام لطفا جواب بدید:busted_red:

سلام
دوست عزیز اگه یه خورده قسمت الکترونیک رو مرور کنی دوتا مدار لامپ 220 ولت که با ال ای دی طراحی شده رو پیدا میکنید .



[jfrras]

مرسی ازین که پاسخ میدید من هم نمی دونستم چیه حتما فروشنده هم متوجه نشده حالا اگه d53 نداشت مشابش چی میتونم بگیرم ؟(چون تو ساری 4 تا مغازه قطعه فروشی بیشتر نداره )شاید گیر نیاد پایه ی g و s ترمیستور که تو نقشه هست رو چطوری میشه تشخیص داد؟ ترمیستورش ntc یه یا ptc ؟

سلام
ببخشید دو روز اینترنتم قطع بود. معمولا این قطعات در رادیو ها قدیمی که قسمت صوتشون بصورت ترانزیستوری بود وجود داشت . و به فرو شنده بگید سنسور دمای دو پایه که شکل خازن عدسی و تیپش یه خورده متفاوته.
[hide]دوست عزیز این قطعه دو تا پایه داره که بدون قطبه و می تونید برعکس هم بزنید کلا در قطعه مشکلی پیش نمیاد. علامت g منظور شاسی یا زمین مدار است . اگه به فروشنده بگی سیم شیلد 3 سیمه بده سیم بهتون میده شبیه سیم آنتن و نازکتر که مغزی 2تایی و دورش سیم افشان داره .به سیم افشان در مدار بالا g گفته میشه که مانع از افتادن پا را زیت در قسمت سنسور میشه. معمولا در این مدار ها NTC بسته میشه. NTC مقاومت بالا داره که با رسیدن دما مقاومتش افت پیدا میکنه تا جایی که مثلا با 50 درجه مقدار مقاومتش به صفر اهم نزدیک میشه.[/hide]



[takesh]

درود به همگی
من نیاز مبرم به یه مدار درایور برای LED پاور 1 وات دارم که بی نهایت ساده و ارزان باشه - چندتا هم با LM317 ساختم ولی نشد و مشکل این بود که وقتی با منبع تغذیه راش مینداختم خیلی قشنگ کار میکنه ولی وقتی 220ولت رو با خازن 330 نانو و مقاومت 1کیلو اهمی و دیودپل 1 آمپری بهش میدم کار نمیده
الان یه مدار درایور ساده و ارزون نیاز دارم که قابلیت تجاری شدن داشته باشه
آیا میشه از Ltc 3543 استفاده کرد؟



[ICT-ELEC]

سلام مدیران عزیز دستگاهی دارم که وقتی بازش کردم از 4 باتری 1.2 ولتی بصورت سری تغذیه میشود جمعا 4.8 میشود برای شارژ از یک مدار بدون ترانس استفاده شد که یک خازن و 4دیود تشکیل شده به حالا سوالم انجاست که ایا ولتازی که از خروجی دیودها به باتری می اید چقدره و چطور میشود با اضافه کردن یا کم کردن چند قطعه ولتاز مطلوب شارژ به باتری بدهیم



[ICT-ELEC]

ببخشید دوتا سوال دیگه هم داشتم
1 در مدارات بدون ترانس اگر ظرفیت خازن مثلا 1 میکرو را 1/5 یا 2 بزاریم ایا مشکلی ایجاد میکند ؟
2 در پنکه های کنترلی مثل سانی که از تریاک شبیه ترانزیستور برای سوئیچ استفاده میشود ولتاز گیت ان چند ولت است و ای سی چگونه باعث تحریک گیت تریاک میشود اگر بخواهیم این تحریک را بدون ای سی و با دست دهیم با مقاومت متصل به پایه های گیت و ترمینال میشود؟
