پرسش و پاسخ بخش {مدارات الكترونيك}

[jfrras]

با سلام به همه دوستان!
یه مدار ساده و کار کن میخام که به خط تلفن وصل بشه و با زنگ خوردن تلفن رله ای رو همراه زنگ تلفن وصل کنه . میخام باهاش زنگ اخبار رو کنترل کنم برا یه محیط بزرگ.
متشکرم کسی کمک کنه!​

سلام دوست عزیز

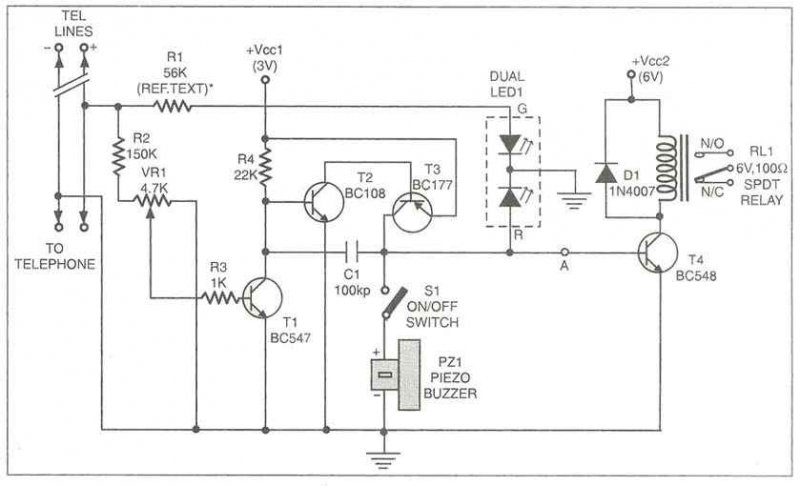

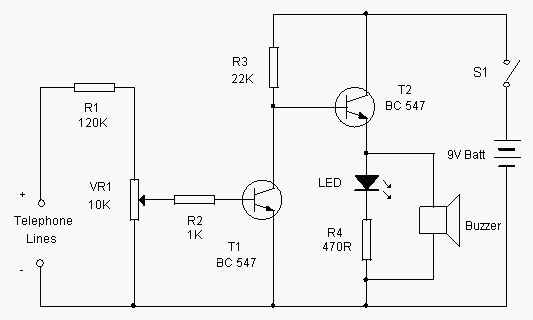

می تونید از این مدار ها استفاده کنید.

[hide][/hide]
​



[jfrras]

ایا می شه با یک رله 18 ولت یا 12 ولت بسته به ولتاژ کار ایفون سر راه dو c مشترک یک زنگ 220 ولت را راه اندازی کرد زمان فشار دادن شاسی ایفون

سلام

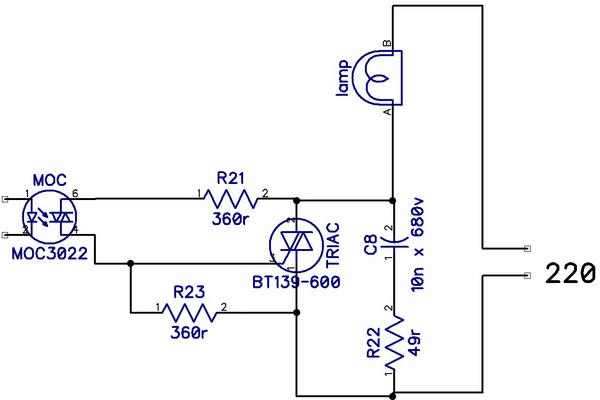

مدار برای راه اندازی زنگ 220 ولت البته ورودی اپتوکوپلر رو بنا به ولتاژ خروجی مدار ایفون بایاس کنید.
[hide]

​

[/hide]



[sabalan-co]

با سلام من به یک مدار تقویت سیگنال تصویر جهت استفاده در دستگاه هایی که دارای خروجی ویدیو ی ضعیف میباشند {به علت نیم سوز بودن cpu} نیاز دارم با تشکر:busted_red:



[rezanima]

با سلام من به یک مدار مبدل 220ولت به 12ولت8امپر سویچینگ باuc3842با کنترل جریان نیاز دارم با تشکر :busted_red:



[heidari]

با سلام من به یک مدار جهت روشن کردن 48 led {به صورت سری} با 220 ولت نیاز دارم ::bounce::



[sina_sary]

سلام بعد از کلی جست و جو یک مدار ترموستات بدون استفاده از avr پیدا کردم فقط یه سری توضیحات در موردش می خوام چون شماتیک زیاد سر در نمی یارم اون دیود که تو قسمت خروجی داره ال ی دی یه یا ... هر دیودی میشه گذاشت؟دوسر به رله وصل شده؟ این مدار جواب میده ؟ حدودا چند درجه خطا داره مدار های (ترموستات بدون avr )؟ اگه مدار ترموستات بدون avr دقیق تر از این سراغ دارین بزارین لطقا مرسی از سایت خوبتون

[/URL][/IMG]



[jfrras]

سلام بعد از کلی جست و جو یک مدار ترموستات بدون استفاده از avr پیدا کردم فقط یه سری توضیحات در موردش می خوام چون شماتیک زیاد سر در نمی یارم اون دیود که تو قسمت خروجی داره ال ی دی یه یا ... هر دیودی میشه گذاشت؟دوسر به رله وصل شده؟ این مدار جواب میده ؟ حدودا چند درجه خطا داره مدار های (ترموستات بدون avr )؟ اگه مدار ترموستات بدون avr دقیق تر از این سراغ دارین بزارین لطقا مرسی از سایت خوبتون

[/URL][/IMG]

سلام
هر دیودی نمی شود گذاشت !! وظیفه این دیود ولتاژ آنی و لحظه ای که درون سیم پیچ رله ذخیره شده را خنثی می کند.تا به ترانزیستور اسیبی نرسد. می تونی از 1N4001 تا 1N4007 در این مدار استفاده کنید. دوست عزیز در مدار داخلی AVR هم از آپ امپ استفاده شده .
فکر نمی کنم دقتش خیلی کمتر از AVR باشه . میتونید از همین مدار استفاده کنید.



[sina_sary]

سلام در مورد مدار قبل این آیسی lm319 نقطه های 5 و 4 11 و 12 پایه هاشن دیگه؟بعد یه نقطه تو همون جا 3.6 نوشته مظورش چیه؟ یه سوال دیگه این مدار زیر که گذاشتم R2 470 کیلو هست یا اهم؟دیاک که استفاده کرده مشخصات نداره چی بزاریم؟ مرسی که به سوالات زود پاسخ میدید

[/URL][/IMG]



[NICHICON]

به نام خدا
من توسط برق ماشین میخام یه شارژر درست کنم برای موبایل یعنی برق حدود 5 ولت
توسط یک رگلاتور و خازن و دیود میشود این مدار را درست کرد
دوستان برای بهتر شدن مدار چه پیشنهادی دارن
اگر مدار خاصی دارید لطفا قرار دهید
با تشکر



[jfrras]

سلام در مورد مدار قبل این آیسی lm319 نقطه های 5 و 4 11 و 12 پایه هاشن دیگه؟بعد یه نقطه تو همون جا 3.6 نوشته مظورش چیه؟ یه سوال دیگه این مدار زیر که گذاشتم R2 470 کیلو هست یا اهم؟دیاک که استفاده کرده مشخصات نداره چی بزاریم؟ مرسی که به سوالات زود پاسخ میدید

[/URL][/IMG]

سلام
اون شماره ها پایه های ای سی هستند. و 3.6 هردوتا پایه باهم به ولتاژ منفی یا زمین وصله.! مقاومت 470 اهمه . دیاک معمولا به یک شماره تو بازار موجود است .
به این لینک نگاه کنید. [hide]http://www.irantk.ir/showthread.php?t=23843&highlight=[/hide]
