سلام
دوست خوبم
بله درست است این مدار یک مقایسه کننده است و میتوانید از این مدار استفاده کنید
البته متناسب با شرایط و خواسته شما ممکن است نیاز به تغییر و تکمیل جزئی باشد
بعنوان مثال اگر عبور از مرز ولتاژ مرجع بکندی انجام شود خروجی مدار در لحظه عبور ملایم از مرز ، مدام قطع و وصل میکند تا از مرز عبور کند

بعبارتی اگر ولتاژ مرجع 5 ولت باشد و ورودی برای لحظات قابل توجهی 5 ولت بماند آپ امپ گیج میشود و نمیداند خروجی را vcc کند یا صفر ( که دراینصورت اعمال تمهیدات مربوطه ، ضروری میگردد )
و قس علیهذا
و لذا همانگونه که در مشروح عملکرد مدار تاکید نمودم ، این مدار متناسب با شرایط و نیاز متقاضی ارائه شده
سپاس

سلام بر استاد عزیز جناب غزال
استاد این مدار مقایسه گر رو برای ساخت همون مدار محافظ اتصال کوتاه نیاز دارم
اگر خاطرتون باشه طی یک pm خدمتتون عرض کردم که یک ایده ای داشتم تا بدون استفاده از سنس جریان برای این گونه مدارات بتوان اتصال رو تشخیص داد.
ایده : توسط یک رگولاتور 5 ولتی می خوام یک ولتاژ ضعیف رو به سمت لاین بلندگو بفرستم . حالا این ولتاژ رو از سمت دیگر بلندگو بگیرم و باتوجه به اهم بلندگو ( 4 اهم در نظر میگیریم ) این ولتاژ مثلا" به 4.5 ولت میرسه حال توسط مقایسه گر این 4.5 ولت دائما" نمونه برداری میشه و اگر ولتاژ تغییر کنه نشان دهنده اتصال هست و خروجی آپ آمپ یک رله رو فعال کنه و رله ورودی آمپلی رو به زمین وصل کنه
به نظرتون این کار شدنی هست؟؟؟؟



[غزال]

سلام بر استاد عزیز جناب غزال
استاد این مدار مقایسه گر رو برای ساخت همون مدار محافظ اتصال کوتاه نیاز دارم
اگر خاطرتون باشه طی یک pm خدمتتون عرض کردم که یک ایده ای داشتم تا بدون استفاده از سنس جریان برای این گونه مدارات بتوان اتصال رو تشخیص داد.
ایده : توسط یک رگولاتور 5 ولتی می خوام یک ولتاژ ضعیف رو به سمت لاین بلندگو بفرستم . حالا این ولتاژ رو از سمت دیگر بلندگو بگیرم و باتوجه به اهم بلندگو ( 4 اهم در نظر میگیریم ) این ولتاژ مثلا" به 4.5 ولت میرسه حال توسط مقایسه گر این 4.5 ولت دائما" نمونه برداری میشه و اگر ولتاژ تغییر کنه نشان دهنده اتصال هست و خروجی آپ آمپ یک رله رو فعال کنه و رله ورودی آمپلی رو به زمین وصل کنه
به نظرتون این کار شدنی هست؟؟؟؟

سلام عزیزم
خیر روش شما غیرعملی و غیرعلمی و ناممکنه و با ایرادات عدیده مواجه است
اساسا اهم معرف بلندگو ، ناشی از امپدانس است و بسیار متفاوت با اهم مقاومت اهمی

بطوریکه ولتاژ dc ، بلندگو سالم 100 اهمی را هم اتصال کوتاه می بینه ( صرفنظر از مقاومت ناچیز اهمی ) - و اساسا ولتاژ dc برای بلندگو مانند سم محسوب میشه - و میدان ناشی از dc موجب اختلال کار بلندگو و ضعف شدید آن میگردد و این روش الی ماشاءالله ایرادات دیگه داره .
سپاس



[ho3in(^_^)]

سلام خدمت اساتید محترم

یک رقص نور دارم که 4تا دیود با خازنش خراب بود حالا عوضش کردم ولی کار نمیکنه !دو مدار خازن بهم اتصال کوتاه 5 اهم دارن و فکر کنم بخاطر اینه شارژ نمیشه و رقص نورها هم کار نمیکنه ، میخواستم ببینم راهی هست که رقص نورها رو بصورت یکسره وصل کنم ؟و لامپهاش آسیب نمیبینه؟دوستان بی صبرانه منتظر راهنماییتان هستم.



[saroveh]

سلام فکر نکنم بشه این مدار مستقیم به برق زد این خازن روی مدار چند ولته



[ho3in(^_^)]

سلام ممنون از توجهتون
16 ولت 10 میکروفاراد
یه قسمت از برق بعد از دیود به یک سر از ترانزیستورها میره
یه قسمت دیگه از برق وردی به صورت سری به لامپها وصل میشه.قسمت خازن هم به آی سی میره و آی سی هم ترانزیستورها رو تحریک میکنه.نظر شما چیه؟



[غزال]

سلام خدمت اساتید محترم

یک رقص نور دارم که 4تا دیود با خازنش خراب بود حالا عوضش کردم ولی کار نمیکنه !دو مدار خازن بهم اتصال کوتاه 5 اهم دارن و فکر کنم بخاطر اینه شارژ نمیشه و رقص نورها هم کار نمیکنه ، میخواستم ببینم راهی هست که رقص نورها رو بصورت یکسره وصل کنم ؟و لامپهاش آسیب نمیبینه؟دوستان بی صبرانه منتظر راهنماییتان هستم.

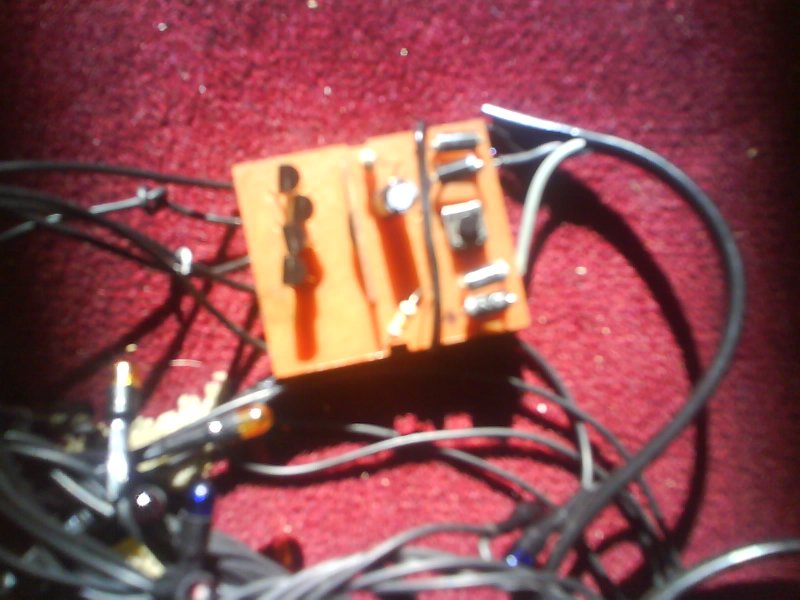

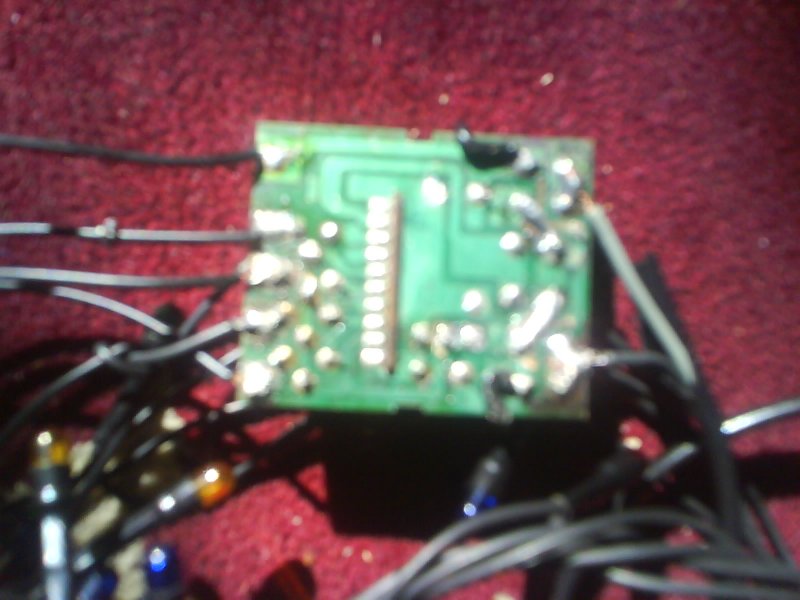

مشاهده فایل‌پیوست 67750مشاهده فایل‌پیوست 67751

سلام
بله میتونید یکسره لامپها را روشن کنید
اتفاقا یک نمونه از این چشمک زن را بعد از سوختن آی سی یکسره کردم

دو یا سه دسته لامپ سری هست که انتهای دسته ها بهم متصل شده و مشترک است که به نول متصل کنید و حالا اگر ابتدای هر دسته را با یک دیود سری به فاز متصل کنید آن دسته روشن میشود

البته بدون دیود هم اشکالی ندارد ولی دیود موجب افزایش عمر لامپها و چشمک خفیف آنها میشود

ضمنا من تعدادی از لامپهای یک دسته را بصورت سری به دسته دیگر اضافه کردم که عمر لامپها باز هم بیشتر شود ( چون شدت روشنایی مورد نظر نیست بلکه جلب نظر مورد هدف است که با نور کمتر هم میسر میشود )
باین ترتیب اگر اغراق نباشد حدود 10 سال است لامپهای مذکور صحیح و سالم کار میکنند

سپاس



[m-j]

سلام عزیزم
خیر روش شما غیرعملی و غیرعلمی و ناممکنه و با ایرادات عدیده مواجه است
اساسا اهم معرف بلندگو ، ناشی از امپدانس است و بسیار متفاوت با اهم مقاومت اهمی

بطوریکه ولتاژ dc ، بلندگو سالم 100 اهمی را هم اتصال کوتاه می بینه ( صرفنظر از مقاومت ناچیز اهمی ) - و اساسا ولتاژ dc برای بلندگو مانند سم محسوب میشه - و میدان ناشی از dc موجب اختلال کار بلندگو و ضعف شدید آن میگردد و این روش الی ماشاءالله ایرادات دیگه داره .
سپاس

سلام
استاد عزیزم جناب غزال
از راهنمایی های شما سپاسگذارم . حالا اگر با این روش نشد با روش دیگر امتحان خواهم کرد گرچه تو الکترونیک زیاد تئوری بلد نیستم اما بالاخره چنین مداری ( که بوسیله اهم بلندگو اتصال تشخیص داده بشه ) رو خواهم ساخت .
با تشکر



[غزال]

سلام
استاد عزیزم جناب غزال
از راهنمایی های شما سپاسگذارم . حالا اگر با این روش نشد با روش دیگر امتحان خواهم کرد گرچه تو الکترونیک زیاد تئوری بلد نیستم اما بالاخره چنین مداری ( که بوسیله اهم بلندگو اتصال تشخیص داده بشه ) رو خواهم ساخت .
با تشکر

سلام
دوست خوبم
هرچند هدف شما قابل حصول است و اگرچه قبلا با ذکر دلیل عرض کرده ام ، حصول مقصود شما سود و ثمری ندارد
اما ازآنجاکه کار ساده ای نیست لذا چنانچه موفق شدید بمنظور تقدیر از پشتکار و زحمات مربوطه ، اطلاعات فنی کمیاب و قابل توجهی بعنوان جایزه ، نزد من دارید .

سپاس



[هادیان]

ایا می شه با یک رله 18 ولت یا 12 ولت بسته به ولتاژ کار ایفون سر راه dو c مشترک یک زنگ 220 ولت را راه اندازی کرد زمان فشار دادن شاسی ایفون



[asad1]

با سلام به همه دوستان!
یه مدار ساده و کار کن میخام که به خط تلفن وصل بشه و با زنگ خوردن تلفن رله ای رو همراه زنگ تلفن وصل کنه . میخام باهاش زنگ اخبار رو کنترل کنم برا یه محیط بزرگ.
متشکرم کسی کمک کنه!​
