پرسش و پاسخ بخش {مدارات الكترونيك}

[~H03in~]

با سلام می خواستم بدونم یک بخور گرم چند وات برق مصرف می کند یعنی المنتهای بخور گرم چند وات هستند با تشکر

با سلام
با اجازه استاد رجبی#$V686
جناب هادیان یک نمونه دستگاه بخور گرم و سرد هست که با گنجایش مخزن 7 لیتری آب توان مصرفی آن در حالت بخور گرم 130 وات و در حالت بخور سرد 30 وات است.
یا علی.



[ICT-ELEC]

سلام مهندس عزيز من احتياج به مداري داشتم که بتونم فقط اي سي هاي سري 24cxx پروگرم کنم که يکي از دوستان لطف کرده اين مدار و در سايت گذاشت (لینک زیر) ميخاستم قبل ساخت اين مدار بپرسم که اين مدار عملي هست و ايا تغذيه اش از همان پين 3 پرت سریال تامين ميشود يا احتياج به تغذيه جداگانه دارد؟سوال بديم اينه که منظور از 5v1دیود همون زنر 5/1 است ؟ برای اینکه مدار با کیفیت تر کار کنه تحمل ولتاژ اون خازن 2.2 میکرو چند بزارم بهتره؟به نظر شما بهترین نرم افزار پروگرم برای این مدار چیست؟تشکر از زحماتت.
http://up5.iranblog.com/images/2nzmpwq0t22etncs2im3.gif



[gadraj]

سلام مهندس عزيز من احتياج به مداري داشتم که بتونم فقط اي سي هاي سري 24cxx پروگرم کنم که يکي از دوستان لطف کرده اين مدار و در سايت گذاشت (لینک زیر) ميخاستم قبل ساخت اين مدار بپرسم که اين مدار عملي هست و ايا تغذيه اش از همان پين 3 پرت سریال تامين ميشود يا احتياج به تغذيه جداگانه دارد؟سوال بديم اينه که منظور از 5v1دیود همون زنر 5/1 است ؟ برای اینکه مدار با کیفیت تر کار کنه تحمل ولتاژ اون خازن 2.2 میکرو چند بزارم بهتره؟به نظر شما بهترین نرم افزار پروگرم برای این مدار چیست؟تشکر از زحماتت.
http://up5.iranblog.com/images/2nzmpwq0t22etncs2im3.gif

با سلام :
عزیزم سوال شما تکراری بود پاسخ نگذاشتم !!! اگر در سایت یک جستجو کنید مدارات بهتر و تست شده ای نیز وجود دارد مثلا این لینک :
[hide]http://www.irantk.ir/irantk5694/
داپتور كپي كننده ايسي هاي ايپرام

[/hide]
منظور در این شکل همون زینر 5.1 ولتی هست .
بنده مدار فوق را تست نکرده ام ولی به نظر میاد باید جواب بده .
نرم افزارهایی برای ارتباط با پورت ها در همون لینک و تاپیک هاش اپلود شده است باید تست کنید و از یکی جواب بگیرید .
بله تغذیه مدار ظاهرا از پورت تامین میشه اما اینکه ولتاژ پورت خودش 5 ولتی هست و با رگولاتور 5 ولتی { که موجب کاهش ولتاژ خواهد شد } یا در ولتاژ پورت باید تغییر به 12 ولت حاصل شود بحث دیگری هست .
برای اطمینان و عایق دی سی باید ولتاژ خازن های فوق را 50 ولتی یا بالاتر بگیرید .
موفق باشید .



[gadraj]

با سلاممن یک مشکل تو ساخت آمپلی دارم اونم اینکه تمام آمپلی هایی که تا به حال ساختم تمامشون صدای خیلی بلندی مثله صدای تلفن تولید می کنند ولی وقتی به ام پی تری پلیر میزنم صدای فون قطع می شه لطفا راهنمایی کنید

با سلام:
این مشکل در طراحی فیبر چاپی PCB شما میتونه باشه باید خطوط گراند و اتصالات انها را در مسیر مربوط به محل شان در نظر بگیرید .
با جابجایی محل اتصالات میک و باتری و خروجی ها میشه تا حدودی مشکل را برطرف کرد .
موفق باشید .



[ICT-ELEC]

با سلام :
عزیزم سوال شما تکراری بود پاسخ نگذاشتم !!! اگر در سایت یک جستجو کنید مدارات بهتر و تست شده ای نیز وجود دارد مثلا این لینک :
hidden content may not be quoted
منظور در این شکل همون زینر 5/.1 ولتی هست .
بنده مدار فوق را تست نکرده ام ولی به نظر میاد باید جواب بده .
نرم افزارهایی برای ارتباط با پورت ها در همون لینک و تاپیک هاش اپلود شده است باید تست کنید و از یکی جواب بگیرید .
بله تغذیه مدار ظاهرا از پورت تامین میشه اما اینکه ولتاژ پورت خودش 5 ولتی هست و با رگولاتور 5 ولتی { که موجب کاهش ولتاژ خواهد شد } یا در ولتاژ پورت باید تغییر به 12 ولت حاصل شود بحث دیگری هست .
برای اطمینان و عایق دی سی باید ولتاژ خازن های فوق را 0 ولتی یا بالاتر بگیرید .
موفق باشید .

سلام مهندس خدا قوت این گفته شما منظور در این شکل همون زینر 5/.1 ولتی هست یعنی همون پنج و یک ولت یا یک و پنج ولت؟سوال بعدیم اینه که شما گفتید برای اطمینان و عایق دی سی باید ولتاژ خازن های فوق را 0 ولتی یا بالاتر بگیرید صفر ولت یعنی چی؟یا بالاتر مثلا چند؟تشکر



[gadraj]

سلام مهندس خدا قوت این گفته شما منظور در این شکل همون زینر 5/.1 ولتی هست یعنی همون پنج و یک ولت یا یک و پنج ولت؟سوال بعدیم اینه که شما گفتید برای اطمینان و عایق دی سی باید ولتاژ خازن های فوق را 0 ولتی یا بالاتر بگیرید صفر ولت یعنی چی؟یا بالاتر مثلا چند؟تشکر

با سلام :
ببخشید اشتباه تایپی بود ویرایش کردم .
دیودزینر همون پنج و یکدهم ولتی هست .
خازنها را حداقل 50 ولتی یا بیشتر هم در نظر بگیرید بهتر خواهد بود .
با تشکر .
موفق باشید .



[6466]

با سلام میخواستم وظیفه ی مدار پری آمپلی فایر رو در مدارات صوتی بدونم و اینکه مدارات پری چه کارایی هایی دارند و چه مواقعی مورد استفاده قرار می گیرندباتشکر از شما استاد رجبی



[gadraj]

با سلام میخواستم وظیفه ی مدار پری آمپلی فایر رو در مدارات صوتی بدونم و اینکه مدارات پری چه کارایی هایی دارند و چه مواقعی مورد استفاده قرار می گیرندباتشکر از شما استاد رجبی

با سلام :
عزیزم در بخش : [hide]دستگاه هاي صوتي و آمپلي فايرها

[/hide]منظور از پری همون اولیه یا ابتدایی هستش ....
درخواست های شما موجود میباشند در ضمن برای دونستن وظایف هر یک از طبقات یک امپلی فایر در همون بخش تاپیک مدارات پری - مدارات واسط -.... پاسخگوی کامل مشکل و درخواست شما خواهد بود در همون تاپیک موجود هستند اگر باز مشکلی داشتین در همون تاپیک مطرح نمایید ..
با تشکر .
موفق باشید .



[sio2]

ضمن سلام به استادان عزيز اينجانب يك هويه GORDAK 952 را دارم برد آن خراب شده ميخواهم برد آن را درست كنم ازروي نقشه درطراح مدار كار كردم ولي متسفآنه نتوانستم به اندازه برداصلي دربياورم درصورت امكان هر كدام ازاستادان عزيز شماتيك برد براي مدار چاپي را دارند بانحانب بفرستند واين هم نقشه مدار ازلطف شما سروران غزيز متشكرم


SIO2



[sio2]

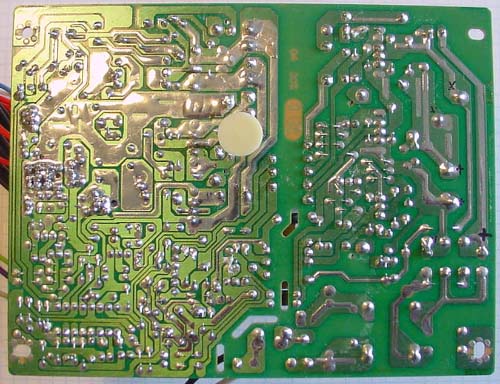

ضمن سلام دوباره به دوستان عزيز اينجانب منتظر جواب شما استادان عزيز هستم اين پشت مدار اصلي است
