سلام به استاد غزال

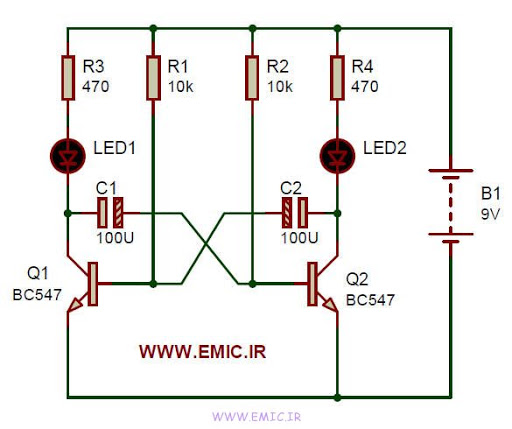

استاد مقاومت R1 و R2 مربوط به روشن کردن ترانزیستور ها است ترانزیستور روشن هست تا زمانی که ولتاژ منفی به بیش داده بشود آن موقه ترنزیستور خاموش می شود
تا زمانی که شارژ منفی به صفر برسه آن موقع جریان از R1 یا R2 به ترانزیستور داده میشه و موجب روشن شدن ترانزیستور میشه
بعد این مقاومت در تخلیه خازن نقش دارد چون با کم و زیاد آن زمان چشمک زن کم و زیاد می شود
سوال است سر دیگر مقاومت به ولتاژ مثبت وصل است چگونه شارژ تخلیه می کند لطفا درباره شارژ و تخلیه توضیع بدید
نمی دونم چیزی گفتم درست است یا نه ممنون
درود
شما نحوه کار اسیلاتور را سوال فرمودید .
و لذا انچه در فرصت مقدور ، قادر به تنظیم و عرضه بودم تقدیم کردم .
اما فرمودید
این مقاومت در تخلیه خازن نقش دارد چون با کم و زیاد آن زمان چشمک زن کم و زیاد می شود
بله بسیاری از مشخصه ها در رفتار سیستم موثرند اما بعنوان وظیفه اصلی محسوب نمیشه.
درسته که نوشابه موجب رفع تشنگی میشه اما وظیفه نوشابه رفع تشنگی نیست.
کمااینکه R3 , R4 و حتی مشخصه و ولتاژ لامپ ها هم در زمان شارژ خازن ها موثرند اما وظیفه این مقاومت ها و لامپ ها ، تعیین زمان شارژ نیست .
در هر صورت ممکنه حق با شما باشه و تحلیل من ناقص و ضعیف باشه ، اما متاسفانه فرصت و دانش بیشتری ندارم .
مضافا اگر قصد دارید ریزترین تاثیر هر قطعه را بررسی کنید باید از طریق تحلیل ac و dc ، معادلات لازم و توابع ولتاژ و یا جریان هر قطعه را بدست اورید تا ریزترین اثر ناشی از تغییر قطعات مشخص بشه که
اولا فرصت قابل توجهی میطلبد که مقدورم نیست و
ثانیا خارج از اهداف انجمن و مغایر با حوصله علاقمندان است و ثالثا هضم و درک انرا دشوار میسازد .
در هر صورت اگر تحلیل تقدیمی ضعیف و ناقص و یا ناصحیح است دراینصورت متاسفانه بضاعت بیشتری ندارم .
ضمنا مقاومت های 10 کیلویی بنحوی که مفصلا توضیح دادم در روشن کردن ترانزیستورها موثرند اما وظیفه اصلی آنها آماده سازی ترانزیستورهاست و جریان شارژ خازن پروسه روشن شدن ترانزیستور را کامل میکنه و لذا به صرف وجود مقاومت ۱۰ کیلو روشن نمیشه ، هرچند بدون ۱۰ کیلو هم روشن نخواهد شد.
سپاس
