درود

اطلاع دقیقی ندارم ولی باید زینر ۱۸ ولت باشه و کاتدش به گیت متصله و مطمئنا با تعویضش عیب رفع نمیشه ولی من فرصت پیگیری اینورتر را ندارم.

سپاس

درود استاد عزیزم
همین قدر که قطعه مورد نظر مشخص شد کافیه بقیه رو خودم حل و رفع عیب میکنم یک دنیا تشکر میکنم...
سپاس



[محیاجان]

درود استاد عزیزم
این تغذیه مربوط به اینورتر جوشکاری با ورودی ۳۰۰ ولت و خروجی‌های ۱۲+ ، ۲۴+ ، ۲۴+ هست با بررسی تغذیه دو تا ترانزیستور ، ماسفت قدرت ، کوپلر ، و چندتا مقاومت سوخته بودن فقط دوتا قطعه مجهول نمیدونم چی هستن یکی مقاومت ۲ وات مسیر ورودی منفی که بعد از مقاومت به پایه سورس ماسفت قدرت وصل میشه و یه دیود تو قسمت اولیه تغذیه دقیق نمیدونم دیود 1n4148 هست یا زینر اگه محبت کنید در مورد قطعات مجهول راهنمایی کنید ممنون میشم
سپاسگزارم



[غزال]

درود استاد عزیزم
این تغذیه مربوط به اینورتر جوشکاری با ورودی ۳۰۰ ولت و خروجی‌های ۱۲+ ، ۲۴+ ، ۲۴+ هست با بررسی تغذیه دو تا ترانزیستور ، ماسفت قدرت ، کوپلر ، و چندتا مقاومت سوخته بودن فقط دوتا قطعه مجهول نمیدونم چی هستن یکی مقاومت ۲ وات مسیر ورودی منفی که بعد از مقاومت به پایه سورس ماسفت قدرت وصل میشه و یه دیود تو قسمت اولیه تغذیه دقیق نمیدونم دیود 1n4148 هست یا زینر اگه محبت کنید در مورد قطعات مجهول راهنمایی کنید ممنون میشم
سپاسگزارم

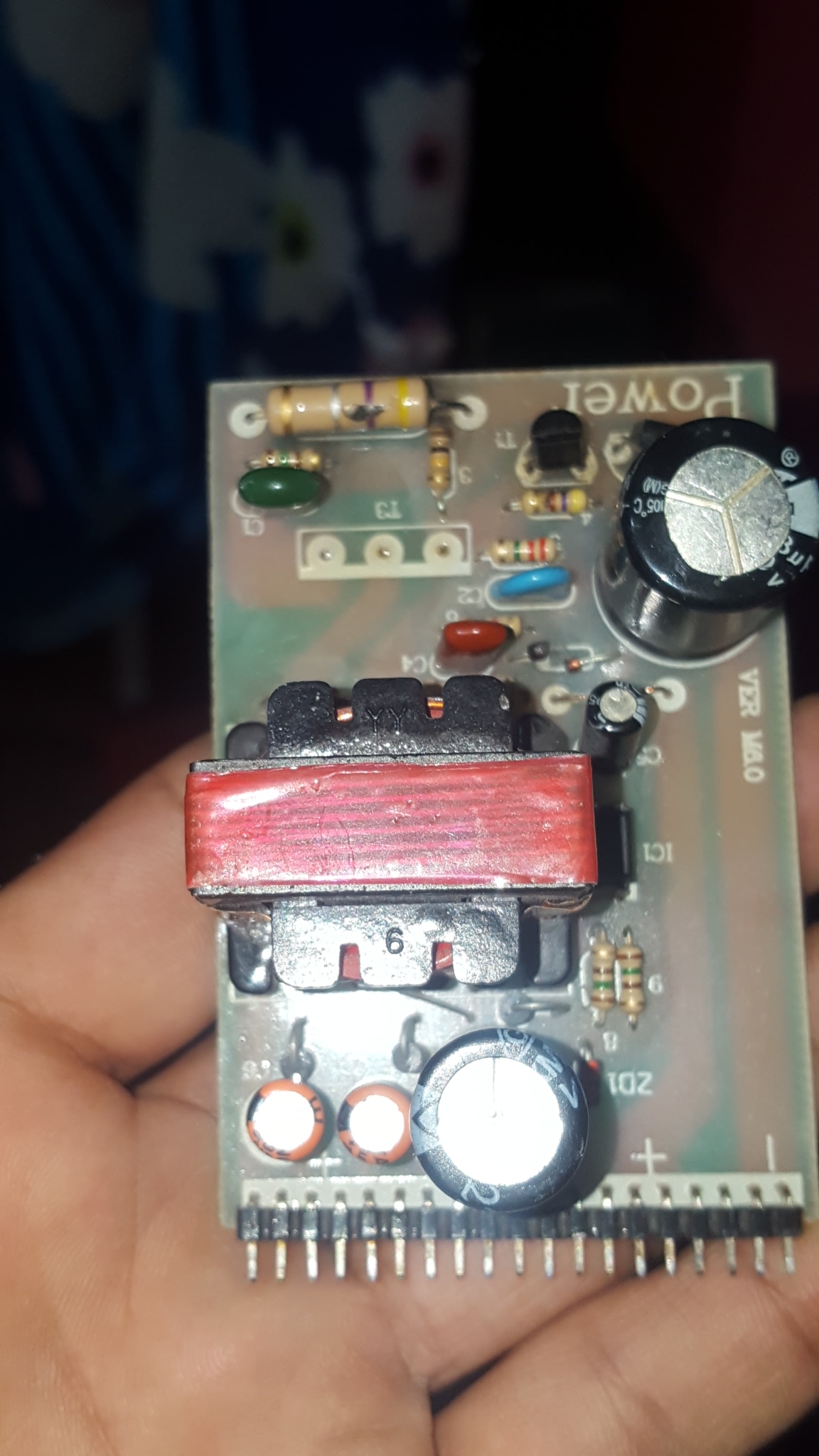

مشاهده فایل‌پیوست 176134

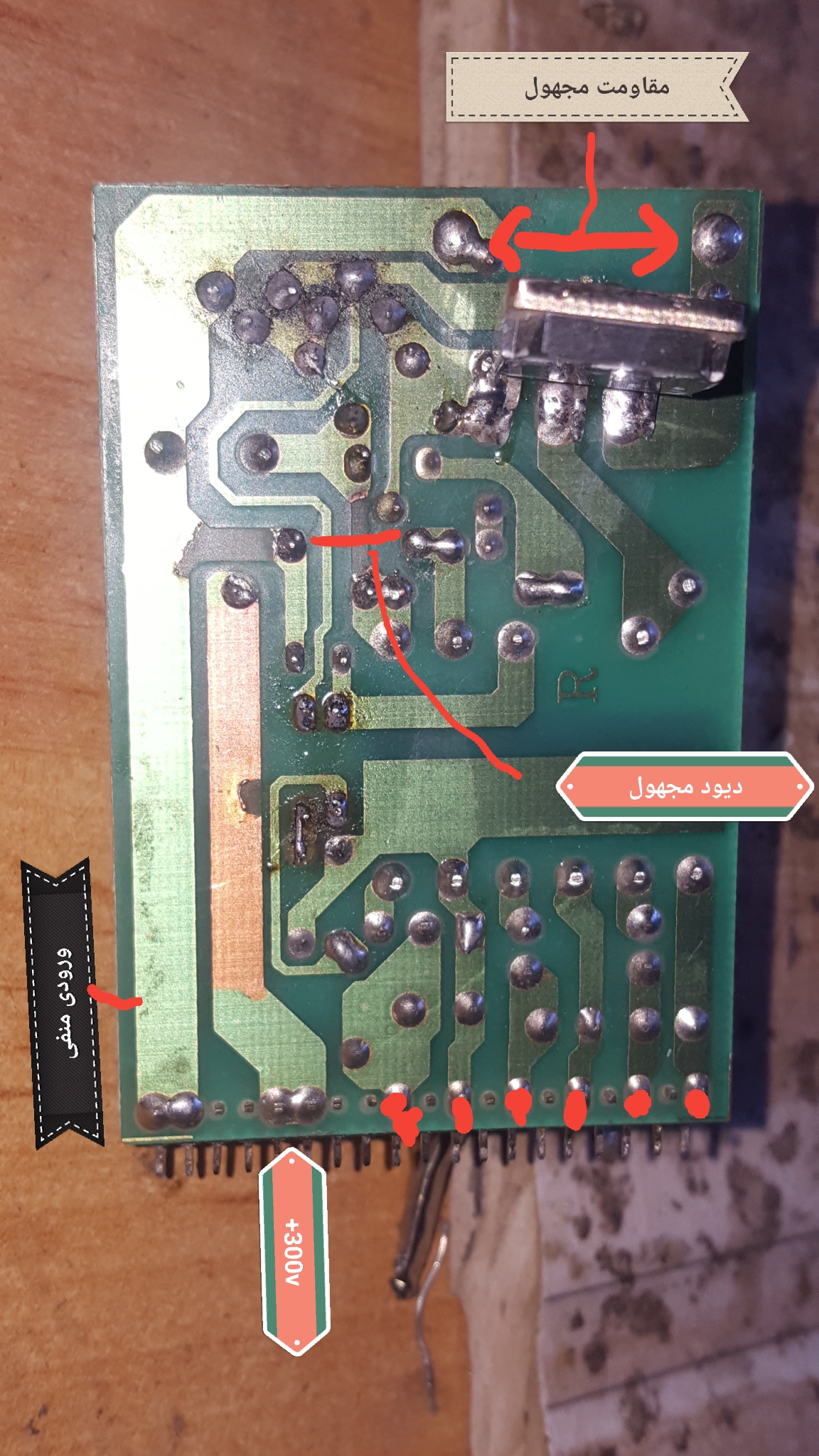

مشاهده فایل‌پیوست 176135

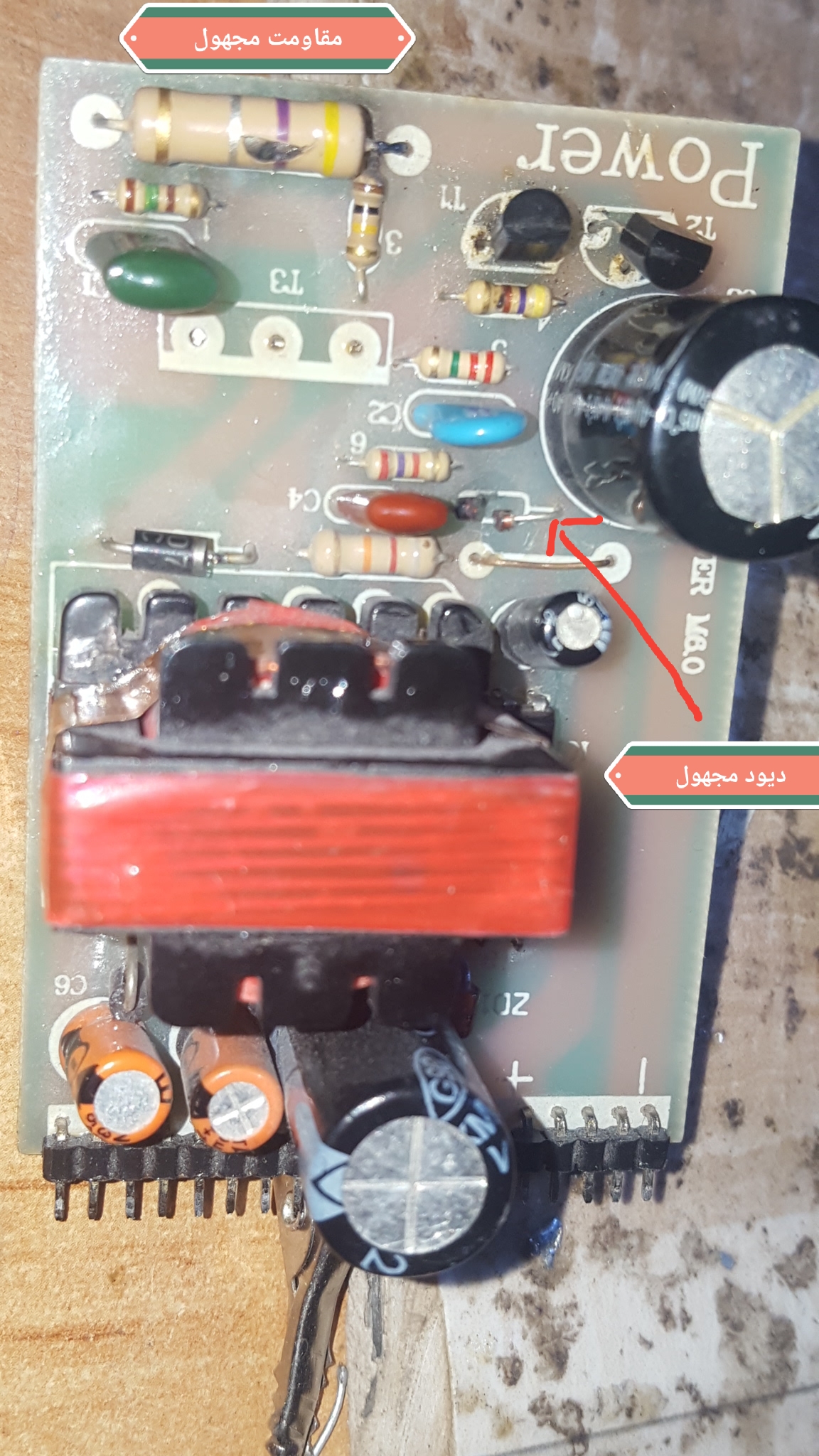

مشاهده فایل‌پیوست 176136

درود

من که گفتم این قصه سر دراز دارد و منم دیگه برای اینورتر تمرکز کافی ندارم و بدون نقشه ، نمیتونم ارزیابی صحیحی داشته باشم.
اما مقاومت فیوزی هست و ابتدا بدون دیود با ولتاژ ۱۱۰ ولت راه اندازی کن و اگه راه افتاد سپس بجای دیود زینر ۱۰۰ الی ۲۰۰ ولت هم 1n4002 استفاده و تست کن که آند به منفی تغذیه و کاتد به خازن متصل بشه.

بازم تاکید میکنم در شرایطی هستم که بررسی اینورتر مقدورم نیست.

سپاس



[محیاجان]

مقاومت فیوزی هست و ابتدا بدون دیود با ولتاژ ۱۱۰ ولت راه اندازی کن و اگه راه افتاد سپس بجای دیود زینر ۱۰۰ الی ۲۰۰ ولت هم 1n4002 استفاده و تست کن که آند به منفی تغذیه و کاتد به خازن متصل بشه.

درود استاد عزیزم
خیلی خیلی سپاسگزارم از کمک و راهنمایی های ارزنده شما

من که گفتم این قصه سر دراز دارد و منم دیگه برای اینورتر تمرکز کافی ندارم و بدون نقشه ، نمیتونم ارزیابی صحیحی داشته باشم.

استاد قول دادم زیاد مصدع اوقات گرانبهای شما نشم و نزارم مطلبی به درازا بکشد
فقط تو منابع تغذیه اینورتر ها( شغلم تعمیرات اینورتر هست) اگه قطعه ای کدش ناخوانا یا ترکیده باشه با توجه به تجربیات چندین دهه شما فقط در مورد قطعه مربوطه از شما راهنمایی می‌خوام
استاد خواهش میکنم اینو دیگه ازم دریغ نفرمایید
سپاس



[bahramikhah]

با سلام
ضمن کسب اجازه از محضر استاد معزز جناب مهندس غزال

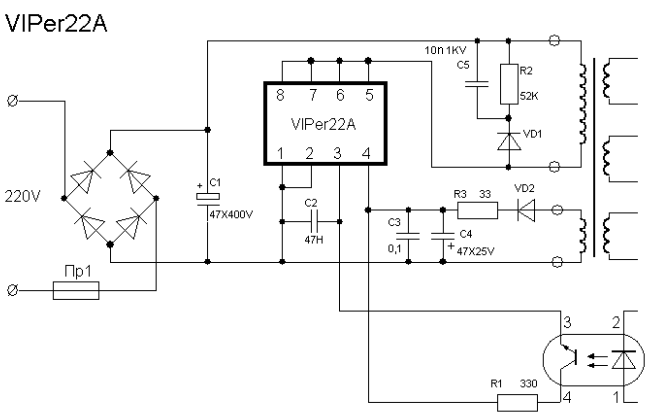

پایه های که استاد فرمودن برای آی سی viper22 درسته
مشاهده فایل‌پیوست 172299
و یه آی سی دیگه هستش که خروجی قوی تری داره
مشاهده فایل‌پیوست 172300
من این آی سیو تو مانیتور ال جی بستم مشتری برده ، کاش یه عکس ازش داشتم
مشاهده فایل‌پیوست 172301
استاد طبق معلوماتی که از شما آموختم مقدار ولتاژ نامی دیود زینر z-24v باید تغییر بدن تا ولتاژ خروجی کم بشه!

با سلام
برد دستگاه پکیج که به جای آی سی 8 پین از آی سی 5L0365R استفاده کردم

5L0365R

ریختن آب روی برد، باعث سوختن فیوز، پل دیود، خازن الکترولیتی، آی سی تغذیه و آب شدن مسیر های مسی شده بود
5L0365R



[gasemi.m100]

با سلام خدمت دوستان و جناب استاد غزال
استاد اگر امکان داره مصدع اوقاتون بشم
چند هفته قبل یک تغذیه ی سوئیچینگ پرینتر با تعداد متعدد ولتاژ به دست بنده رسیده که مشکل افت ولتاژ شدید داره و برای مثال خروجی 24 ولت تا 2 ولت افت کرده دستکاری کمی در حد خارج کردن خازن های خروجی و تعویض یک خازن و تعویض tl431 صورت گرفته و عیب مشخصی در قسمت قطعات دیپ وجود نداره با جستجوی زیادی در نت بالاخره نه تنها شماتیک بلکه سروس منوال برد مذکور پیدا شد که بنده به علت پیچیدگی و اطلاعات اندک و قطعات اس ام دی عاجز شدم اگر وقت شما اجازه میده تاپیکی معرفی کنید تا بنده عکس و فایل ها و ... را انجا پیوست کنم
با سپاس



[غزال]

با سلام خدمت دوستان و جناب استاد غزال
استاد اگر امکان داره مصدع اوقاتون بشم
چند هفته قبل یک تغذیه ی سوئیچینگ پرینتر با تعداد متعدد ولتاژ به دست بنده رسیده که مشکل افت ولتاژ شدید داره و برای مثال خروجی 24 ولت تا 2 ولت افت کرده دستکاری کمی در حد خارج کردن خازن های خروجی و تعویض یک خازن و تعویض tl431 صورت گرفته و عیب مشخصی در قسمت قطعات دیپ وجود نداره با جستجوی زیادی در نت بالاخره نه تنها شماتیک بلکه سروس منوال برد مذکور پیدا شد که بنده به علت پیچیدگی و اطلاعات اندک و قطعات اس ام دی عاجز شدم اگر وقت شما اجازه میده تاپیکی معرفی کنید تا بنده عکس و فایل ها و ... را انجا پیوست کنم
با سپاس

درود

در بخش مرتبط ، در تاپیک مجزا مطرح و مطلع کنید.

سپاس



[محیاجان]

با سلام

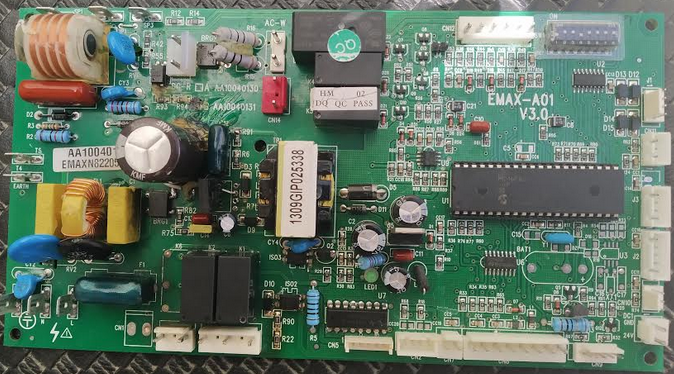

برد دستگاه پکیج که به جای آی سی 8 پین از آی سی 5L0365R استفاده کردم
مشاهده فایل‌پیوست 176144

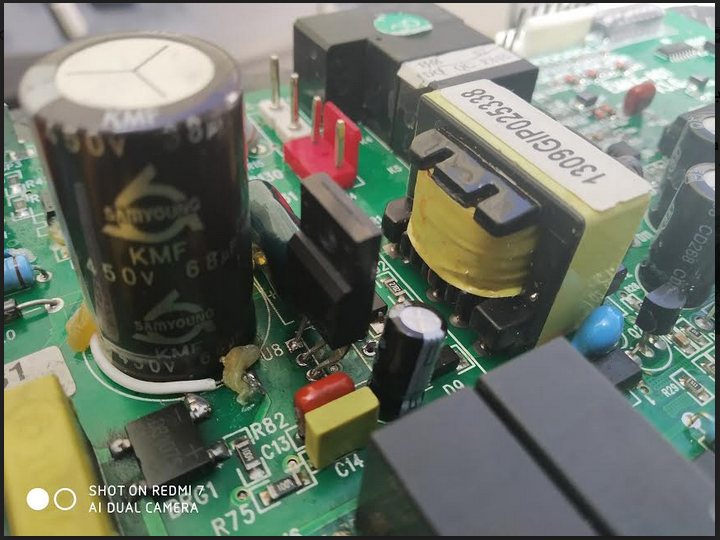

5L0365R
مشاهده فایل‌پیوست 176145

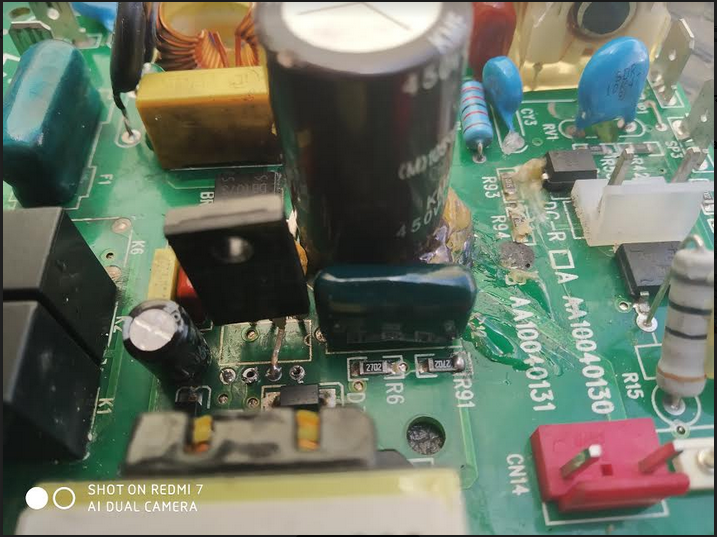

ریختن آب روی برد، باعث سوختن فیوز، پل دیود، خازن الکترولیتی، آی سی تغذیه و آب شدن مسیر های مسی شده بود
5L0365R
مشاهده فایل‌پیوست 176146

درود دوست عزیز
خیلی خیلی ممنون از عکسهای ارسالی



[zizu.zmr]

درود بر استاد غزال عزیز

در مورد پاورهای کامپیوتر سوال دارم

یکی از مشکلاتی که عموم پاورهای کامپیوتر بعد از مدتی پیدا میکنند و باعث میشه از رده خارج بشن افت ولتاژ در خروجی مثبت 12 و گاها منفی 12 توامان هست. با توجه به این مشکل کلی، آیا مولفه های خاصی وجود داره که مثلا بگیم ممکنه علت شایع این مشکل 4 یا 5 مورد باشه که فقط با بازبینی اونها سریعتر به رفع مشکل دست پیدا کرد؟

معمولا از خازن ها به عنوان ایجاد این مشکل صحبت میشه. اما در اکثر مواردی که مواجه بودم با تعویض حتی تمام خازن ها این مشکل کماکان پابرجا بوده. مخلص سوال اینکه دلایل شایع این مشکل (افت ولتاژ مثبت 12) چه چیزهایی میتونه باشه؟

سپاس فراوان از توجه و عنایت شما استاد گرانقدر :icon26:



[غزال]

درود بر استاد غزال عزیز

در مورد پاورهای کامپیوتر سوال دارم

یکی از مشکلاتی که عموم پاورهای کامپیوتر بعد از مدتی پیدا میکنند و باعث میشه از رده خارج بشن افت ولتاژ در خروجی مثبت 12 و گاها منفی 12 توامان هست. با توجه به این مشکل کلی، آیا مولفه های خاصی وجود داره که مثلا بگیم ممکنه علت شایع این مشکل 4 یا 5 مورد باشه که فقط با بازبینی اونها سریعتر به رفع مشکل دست پیدا کرد؟

معمولا از خازن ها به عنوان ایجاد این مشکل صحبت میشه. اما در اکثر مواردی که مواجه بودم با تعویض حتی تمام خازن ها این مشکل کماکان پابرجا بوده. مخلص سوال اینکه دلایل شایع این مشکل (افت ولتاژ مثبت 12) چه چیزهایی میتونه باشه؟

سپاس فراوان از توجه و عنایت شما استاد گرانقدر :icon26:

درود

ازآنجاکه نقاط ضعف هر دستگاهی در صورتی مشخص میشه که فعالیت در خصوص همون دستگاه باشه و تعداد فراوانی از یکدستگاه مورد تعمیر و توجه قرار بگیره.
درحالیکه من در خصوص دستگاه خاصی فعالیت نداشتم و تعداد دستگاه های مشابهی که مورد توجه قرار دادم ناچیز بوده و اتفاقا ‌سعی کردم از پرداختن به دستگاه های مشابه و تکراری امتناع کنم و لذا متاسفانه تقریبا از نقاط ضعف هیچ دستگاهی اطلاع ندارم .

سپاس
