نداشتن ولتاژ خروجی A1

[Mehdi_danesh]

کلا ماسفت های اس ام دی یک طرفشون درین هست که 4 پایه متصل به همدیگه داره و یک طرفشون سورس و گیت که یک پایه گیت جداست و سه پایه سورس متصل به همدیگه هستن
اگه پایه گیت شما به هرکدوم از پایه های سورس و درین اتصال کوتاه باشه یعنی ماسفت سوخته البته حالتهای دیگری هم از سوختن ماسفت وجود داره ولی اگر اتصال هست قطعا سوخته

باتشکر



[Mehdi_danesh]

کلا ماسفت های اس ام دی یک طرفشون درین هست که 4 پایه متصل به همدیگه داره و یک طرفشون سورس و گیت که یک پایه گیت جداست و سه پایه سورس متصل به همدیگه هستن
اگه پایه گیت شما به هرکدوم از پایه های سورس و درین اتصال کوتاه باشه یعنی ماسفت سوخته البته حالتهای دیگری هم از سوختن ماسفت وجود داره ولی اگر اتصال هست قطعا سوخته

پایه گیت به درین و سورس اتصالی نداره اما درین و سورس به هم اتصال کوتاه میزدن که بعد از خارج کردن ۶ تا ماسفت دو خط (هر خط ۳ عدد) اتصال کوتاه توی خروجی رفع شد و به گفته یکی ازهمکاران برای تست دوعدد ماسفت جدید توی هر خط یکی گزاشتم اما خروجیم از صفر مطلق به 0.16 ولت رسید آیا مشکل از اینه که فقط دوعدد ماسفت گزاشتم باید ۴ تا دیگه هم بزارم یا ربطی نداره حداقل خروجی رو باید میداد؟
باتشکر از کسانی که علم خودشوندرو برای رشد دیگران به انتشار میزارن.



[Max8050]

پایه گیت به درین و سورس اتصالی نداره اما درین و سورس به هم اتصال کوتاه میزدن که بعد از خارج کردن ۶ تا ماسفت دو خط (هر خط ۳ عدد) اتصال کوتاه توی خروجی رفع شد و به گفته یکی ازهمکاران برای تست دوعدد ماسفت جدید توی هر خط یکی گزاشتم اما خروجیم از صفر مطلق به 0.16 ولت رسید آیا مشکل از اینه که فقط دوعدد ماسفت گزاشتم باید ۴ تا دیگه هم بزارم یا ربطی نداره حداقل خروجی رو باید میداد؟
باتشکر از کسانی که علم خودشوندرو برای رشد دیگران به انتشار میزارن.

خب تستی که روی ماسفت ها انجام دادید ممکنه اشتباه باشه چون عملکرد این ماسفتها به این شکل هست که اگر با تست دیود مولتی متر پایه گیت تحریک بشه ( توی مدل اصلی روی پایه گیت یک خازن شبیه سازی میشه) سورس و درین به همدیگه راه میدن
برای تست صحیح باید اول با یک پراب مولتی متر گیت رو با درین و سورس دشارژ کنید بعد بدون اتصال پراب به گیت وضعیت اتصال درین و سورس رو چک کنید.
با دو ماسفت باید خروجی داشته باشید فقط جریان بالا نمیشه کشید.
درایور گیت ماسفت ها رو چک کنید، معمولا یه چیپ 8 پایه نزدیک ماسفتها هست



[Mehdi_danesh]

خب تستی که روی ماسفت ها انجام دادید ممکنه اشتباه باشه چون عملکرد این ماسفتها به این شکل هست که اگر با تست دیود مولتی متر پایه گیت تحریک بشه ( توی مدل اصلی روی پایه گیت یک خازن شبیه سازی میشه) سورس و درین به همدیگه راه میدن
برای تست صحیح باید اول با یک پراب مولتی متر گیت رو با درین و سورس دشارژ کنید بعد بدون اتصال پراب به گیت وضعیت اتصال درین و سورس رو چک کنید.
با دو ماسفت باید خروجی داشته باشید فقط جریان بالا نمیشه کشید.
درایور گیت ماسفت ها رو چک کنید، معمولا یه چیپ 8 پایه نزدیک ماسفتها هست

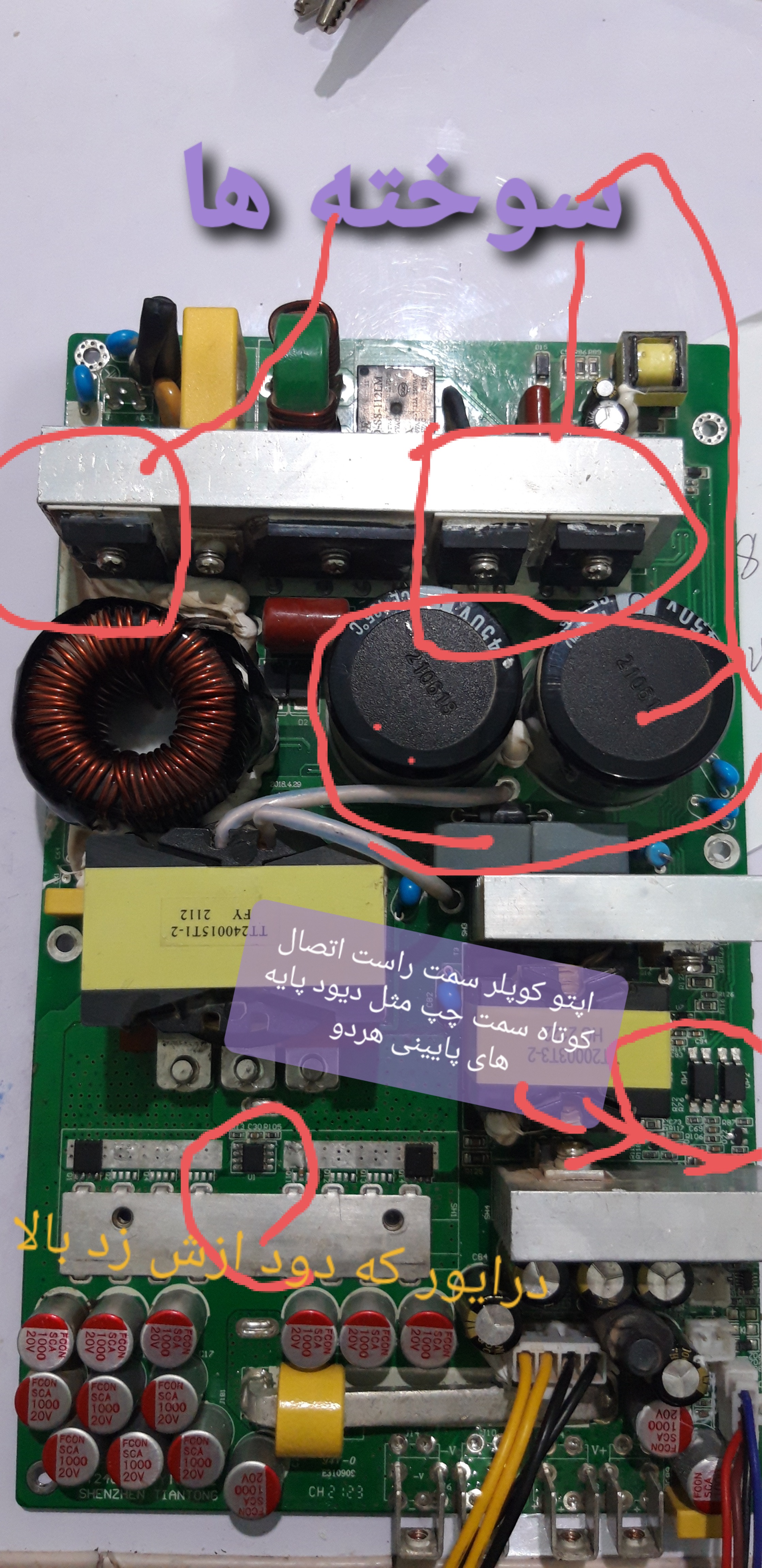

مهندس بعد اینکه درایور رو تست کردم و تقریبا اکثر پایه ها بهم اتصال کوتاه نشون میدادن این یه مورد و مورد بعدی پایه های درایور رو با اپتوکپلر های کناری بیزر زدم دیدم به اپتو کوپلر اولی مثل یه دیود نشون میده که پراب رو برعکس میکردم ol میشد اما با اپتو کپلر کناریش اکثر پایه ای درایور اتصال کوتاه نشون میداد تو عکس پاین علامت زدم کدوم پایه ها هستن. مورد بعدی اینکه پاور رو زدم به برق که تست کنم ببینم ولتاژی سر پایه های درایور یا اپتوکوپلر میاد که تا کاید رو زدم درایور دود ازش بلند شد بعدش که زدم به لامپ تست مدار کلا اتصال کدتاه شده و الان ماسفت های ورودیم و دوتا خازن بزرگ هم اتصال کوتاه شدن چکار کنم لطفا راهنمایم کنید.
شرمنده پیام انقدر طولانی شد



[Mehdi_danesh]

مهندس بعد اینکه درایور رو تست کردم و تقریبا اکثر پایه ها بهم اتصال کوتاه نشون میدادن این یه مورد و مورد بعدی پایه های درایور رو با اپتوکپلر های کناری بیزر زدم دیدم به اپتو کوپلر اولی مثل یه دیود نشون میده که پراب رو برعکس میکردم ol میشد اما با اپتو کپلر کناریش اکثر پایه ای درایور اتصال کوتاه نشون میداد تو عکس پاین علامت زدم کدوم پایه ها هستن. مورد بعدی اینکه پاور رو زدم به برق که تست کنم ببینم ولتاژی سر پایه های درایور یا اپتوکوپلر میاد که تا کاید رو زدم درایور دود ازش بلند شد بعدش که زدم به لامپ تست مدار کلا اتصال کدتاه شده و الان ماسفت های ورودیم و دوتا خازن بزرگ هم اتصال کوتاه شدن چکار کنم لطفا راهنمایم کنید.
شرمنده پیام انقدر طولانی شد



[Max8050]

برای تست دستگاهی که هنوز نمیدونید سالمه یا خراب حتما از لامپ تست استفاده کنید که دچار چنین مشکلی نشید
خب خازنها که اتصال کوتاه نشدن در حقیقت یکی از ماسفتهای ورودی سوخته و اتصال کوتاه شده و چون به هم وصلن روی خازن هم اتصال کوتاه می بینید
به نظرم دستگاه رو بفرستید یکی از دوستانی که تجربه تعمیر دارن که به راحتی براتون راهش بندازن با وضعیت فعلی یه اشتباه دیگه بکنید دیگه پاور رو باید بندازید دور و با توجه به قیمت پاور مقرون به صرفه نیست.



[Mehdi_danesh]

برای تست دستگاهی که هنوز نمیدونید سالمه یا خراب حتما از لامپ تست استفاده کنید که دچار چنین مشکلی نشید
خب خازنها که اتصال کوتاه نشدن در حقیقت یکی از ماسفتهای ورودی سوخته و اتصال کوتاه شده و چون به هم وصلن روی خازن هم اتصال کوتاه می بینید
به نظرم دستگاه رو بفرستید یکی از دوستانی که تجربه تعمیر دارن که به راحتی براتون راهش بندازن با وضعیت فعلی یه اشتباه دیگه بکنید دیگه پاور رو باید بندازید دور و با توجه به قیمت پاور مقرون به صرفه نیست.

مهندس قبل اینکه ماسفت های smd رو عوض کنم پاور رو با لامپ تست روشن کردم و بعدشم با برق شهری روشن کردم که همون جور که بالاتر گفته بودم قسمت اولیه پاور روشن نیشد خروجی ۱۲ ولت میداد کنترل برد رو روشن میکرد ۳ ولت و ۵ ولت هم داشت ولی مدار ثانویه روشن نمیشد خروجی ۱۵ ولت صفر مطلق بود که ۲ تا ماسفت smd گزاشتم پاور رو روشن کردم که خروجی از صفر مطلق تبدیل شد به 0.16 ولت که شما گفتی درایور ماسفت رو چک کنم بعد از چک کردن درایور که گفتم اکثر پایه هاش اتصال کوتاه نشون میداد پاور رو دوباره زدم به برق که ببینم چه ولتاژی سر پایه ها میرسه که تا دوشاخه رو زدم به برق درایور ازش دود بلند شد و کلا پاور اتاصلی شد که ماسفت ورودی سوخته
