نداشتن ولتاژ در پاور 12 ولت بارانی 400 وات

[zmojtaba161]

درود

ببین روی پایه 7 آی سی ۸ پایه سویچینگ در حدود ۱۰ تا ۱۲ ولت را داری

1252AP IC PWM = TC1252M IC PWM
*****

در پایه 7 هیچ ولتاژی ندارم
خازن تغذیه آی سی رو تعویض می کنم مجدد تست ولتاژ می گیرم و اطلاع می دم



[zmojtaba161]

ظرفیتش چقدره نزدیک ترین رو تست کن

خازن 47 میکرو 50 ولت رو با خاطر نداشتن این ظرفیت خازن با 33 میکرو 50 ولت تعویض کردم ولی روی پایه vcc آی سی هیچ ولتاژی ندارم



[جمشيدا]

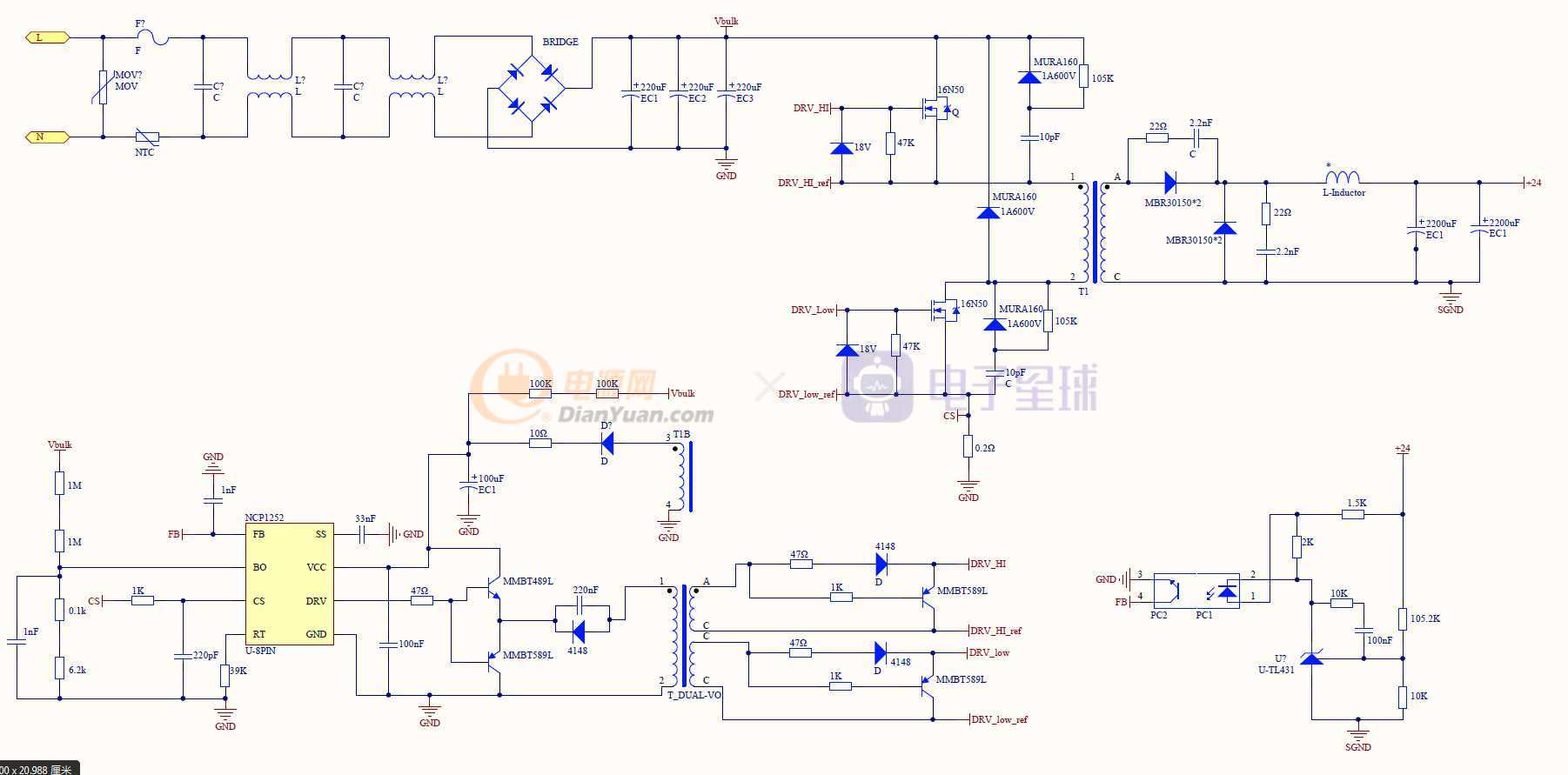

از این نقشه کمک بگیر
منتهی مال شما از درایور ماسفت استفاده شده
دوتا مقاومت ۱۰۰ کیلو
دیود و مقاومت ۱۰ اهم
در پایه vcc


***



[zmojtaba161]

از این نقشه کمک بگیر
منتهی مال شما از درایور ماسفت استفاده شده
دوتا مقاومت ۱۰۰ کیلو
دیود و مقاومت ۱۰ اهم
در پایه vcc


***

نقشه رو بررسی کردم
ولتاژ روی دیود قبل از خازن ندارم
خود دیود رو با خارج کردن یه پایه از برد تست کردم و اوکی بود
مقاومت سیمی کنار دیود رو هم تست کردم سالم بود
شکم به ترانس چاپر برده که قطعی داشته باشه
این مدل ترانس ها ترمو فیوز دارن؟



[habbib]

نقشه رو بررسی کردم
ولتاژ روی دیود قبل از خازن ندارم
خود دیود رو با خارج کردن یه پایه از برد تست کردم و اوکی بود
مقاومت سیمی کنار دیود رو هم تست کردم سالم بود
شکم به ترانس چاپر برده که قطعی داشته باشه
این مدل ترانس ها ترمو فیوز دارن؟

بیجهت وقت خودتون روی ترانس سوییچینگ هدر ندید
این ترانس ها بسیار به ندرت دچار مشکل میشن . ابتدا تغذیه آیسی را درست کن مقاومت کم اهم که داره تغذیه آیسی را فراهم میکنه بررسی کن
کوپلر و u4 که احتمال قوی 431 باید باشد و همچنین زنر مربوطه را با دقت بررسی کن

نتیجه را اعلام کنید



[aryamon]

علایم سوختگی توی مدار نیست می تونه خود ای سی رو دربیار ببین پایه vcc روی برد ولتاژ داره امکان خرابی خود ای سی هست



[zmojtaba161]

علایم سوختگی توی مدار نیست می تونه خود ای سی رو دربیار ببین پایه vcc روی برد ولتاژ داره امکان خرابی خود ای سی هست

درود
آی سی رو خارج کردم روی پایه vcc آی سی هیچ ولتاژی ندارم



[جمشيدا]

روی خازن اصلی ۲۲۰ میکروفاراد ۴۰۰ ولتی چند ولت داری؟

و اینکه مقاومت کم اهم پایه سورس ماسفت قطع نشده باشه

در ضمن در این نو ترانس چاپر فیوز داخلی استفاده نشده
****
طرف اولیه ترانس چاپر از دو سیم پیچ مجزا از هم پیچیده شده است

****
عزیز ولتاژ پایه 7 یا همان vcc را نسبت به پایه منفی خود این آی سی گرفتی که ولتمتر هیچ ولتاژ ی را نشان نمیدهد



[electronium]

این آیسی طراحی معمولی نداره ولتاژ تغذیه شو پین 7 هست ولی تا پین 2 ولتاژ خط نیاد تغذیه نمیشه پین 2 رو تریعس کن



[zmojtaba161]

روی خازن اصلی ۲۲۰ میکروفاراد ۴۰۰ ولتی چند ولت داری؟

و اینکه مقاومت کم اهم پایه سورس ماسفت قطع نشده باشه

در ضمن در این نو ترانس چاپر فیوز داخلی استفاده نشده
****
طرف اولیه ترانس چاپر از دو سیم پیچ مجزا از هم پیچیده شده است

****
عزیز ولتاژ پایه 7 یا همان vcc را نسبت به پایه منفی خود این آی سی گرفتی که ولتمتر هیچ ولتاژ ی را نشان نمیدهد

روی هر دو خازن 307 ولت فیکس دارم
بعد از خارج کردن آی سی از روی برد 312 ولت فیکس روی پایه های خازن دارم
مقاومت های سورس ماسفت ها رو مجدد چک کردم قطعی ندارند
ولتاژ پایه 7 رو نسبت به پایه گراند خود آی سی و پایه گراند خازن تغذیه ولتاژ گیری کردم
