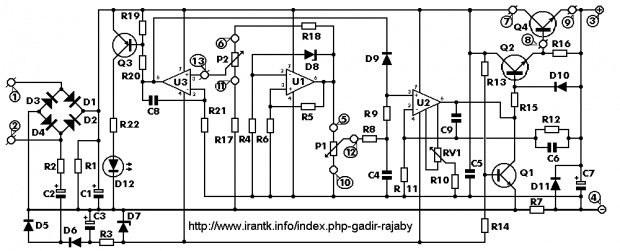

منبع تغذيه 0~ 30 ولت

[غزال]

باسلام

خدمت دوست گرامی و استاد محترم آقای غزال:

3 عدد سیم خروجی منبع تغذیه 0 - 30 ولت مزبور را که شامل پایه های بیس، کلکتور و امیتر ترانزیستور 2N3055 میباشند از ترانزیستور جدا کردم یک رادیاتور بزرگ مخصوص:

hidden content may not be quoted

درود

ایراد ولتاژ بواسطه آمپر بالاست که خازن تغذیه در آمپر بالا جوابگو نیست و باید بزرگتر بشه و نیاز به افزایش ولتاژ ترانس نیست ( در صورت افزایش ولتاژ ماکزیمم بیشتر داغ میکنه)

اصولا فت بسیار کارآمدتر از ترانزیستوره و بسیار کمتر داغ میکنه اگر ایراد فت را برطرف کنید بهتره
با 4 ترانزیستور مشکل ضعف درایور هم پیش میاد و ولتاژ خروجی هم متاثر از بار میشه

برای اعمال تغییرات جهت افزایش آمپر آقای نصوحی بشرح پست 156 از پتانسیومتر 50 کیلو استفاده کرد و من در پست 155 روش دیگری جهت انتخاب دلخواه ماکزیمم جریان پیشنهاد کردم البته روش شما از این حیث که r7 با مقدار 22/ کمتر داغ میکنه بهتره ولی دقتش کمتر میشه و ماکزیمم جریان بسادگی و بدلخواه قابل انتخاب نیست مثلا اگه بخوای حداکثر 10 آمپر بده بسادگی با تغییر r7 نمیشه .

حرارت فت با حرارت ترانزیستور قابل قیاس نیست و مطمئنم با 2N3055 در 10 آمپر نتیجه خوبی نمیده خصوصا که تعداد ترانزیستورها نیاز به جریان بیس قابل توجه داره ولی جریان گیت فت بسیار کمتره یعنی گیت چندین فت کمتر از بیس یک 2N3055 است که یکی از مزایای قابل توجه فت است.

بنظر میرسه آقای نصوحی نیمه کاره گذاشت ولی با توجه به پشتکار قابل تحسین شما مطمئنم شما بالاخره نتیجه مطلوبی خواهی گرفت.

سپاس



[reza_476]

باسلام

چشم استاد گرامی، فرمایش شما را انجام خواهم داد.
استاد گرامی فرمودید که خازن تغذیه بزرگتر شود اگر تاپیک 198 من خدمت سرورگرامی عرض کردم خازن 10000 میکروفاراد 63 ولت گذاشتم که در عکسها هم مشخص است آیا دوعدد از همان خازن برای تغذیه در نظر بگیرم.



[غزال]

باسلام

چشم استاد گرامی، فرمایش شما را انجام خواهم داد.
استاد گرامی فرمودید که خازن تغذیه بزرگتر شود اگر تاپیک 198 من خدمت سرورگرامی عرض کردم خازن 10000 میکروفاراد 63 ولت گذاشتم که در عکسها هم مشخص است آیا دوعدد از همان خازن برای تغذیه در نظر بگیرم.

درود

بله هرچه آمپر بالا تر بکشیم خازن سریعتر تخلیه میشه و کم میاره لذا همین خازن در آمپر پایین تر با مشکلی مواجه نمیشه ولی 5 و 10 آمپر خیلی بالاست و باید خازن بزرگتر بشه برای 10 آمپر شاید دو تا 10000 میکرو هم کم بیاره.

سپاس



[mhn_nova]

باسلام
من میخوام این منبع تغذیه رو درست کنم اما آیا میشه به جای ترانزیستور های که گفته 2N3055 بندازم؟
http://8pic.ir/viewer.php?file=3ml9pbtbjhxqvglo9wgb.jpg



[غزال]

باسلام
من میخوام این منبع تغذیه رو درست کنم اما آیا میشه به جای ترانزیستور های که گفته 2N3055 بندازم؟
http://8pic.ir/viewer.php?file=3ml9pbtbjhxqvglo9wgb.jpg

درود

بله اشکالی نداره ولی طرح این موضوع مرتبط با این تاپیک نیست.
ضمنا بنظر من این نقشه ایرادات اساسی داره از جمله محدود کننده جریان که دقت قابل قبولی نداره و کیفیت و دقت آن متناسب با این تعداد قطعات نیست یعنی با این قطعات میتوان منبع دقیق تری ساخت.

سپاس



[mhn_nova]

مهندس ممنون از راهنماییتون یعنی ارزش ساخت نداره؟ اگه مدار بهتری سراغ دارید که جریان 5 آمپری بده رو معرفی کنید.ممنون



[غزال]

مهندس ممنون از راهنماییتون یعنی ارزش ساخت نداره؟ اگه مدار بهتری سراغ دارید که جریان 5 آمپری بده رو معرفی کنید.ممنون

درود

بهترین منبعی که تابحال تجربه کردم و دقت بی نظیری داره همین منبع مورد اشاره تاپیکه
که علاوه بر خودم برخی از دوستان هم مونتاژ و تایید فرمودند و تحلیل و عیب یابی آنرا هم در تاپیک زیر تقدیم کردم .
http://www.irantk.ir/irantk37235-3/


برای ساده تر شدن نقشه میتونی بجای u1 از رگلاتور 12 ولت استفاده کنی ولی آی سی بهتره

هرچند نقشه مورد نظر شما از حیث مقدار جریان هم ضعیف تر از نقشه اصلی این تاپیکه ولی افزایش جریان هم مورد بحث قرار گرفته.

سپاس



[mhn_nova]

رسلام
مهندس میشه به جای آی سی TL081 از 741 استفاده کنیم؟ و آیا میشه جریان خروجی رو بالاتر برد؟



[غزال]

رسلام
مهندس میشه به جای آی سی TL081 از 741 استفاده کنیم؟ و آیا میشه جریان خروجی رو بالاتر برد؟

درود

بله میشه



[mhn_nova]

استاد عزیز ببخشید که زیاد سوال میکنم من تایپیکهارو نگاه کردم ولی از افزایش جریان خروخی چیزی سر در نیاوردم! من میخوام خروجیش 5 آمپر جریان بده! تو اینترنت هم زیاد سرج کردم اما به جز مدار زیر چیزی که ساده باشه پیدا نکردم!

http://8pic.ir/images/ou9sdboylis17ygbldt8.jpg
http://8pic.ir/images/bq102phnbxnykucedmmj.jpg
http://8pic.ir/images/uiayv5fvamsasj06efwz.jpg
