منبع تغذيه 0~ 30 ولت

[reza_476]

باسلام

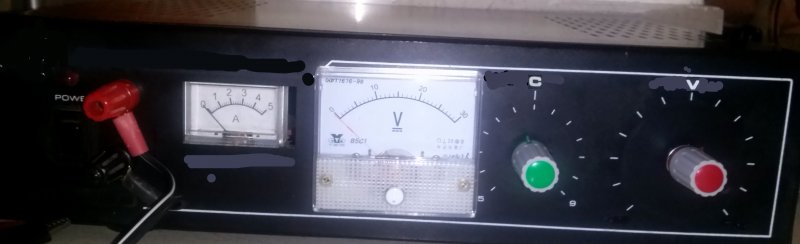

خدمت دوست گرامی استاد غزال من منبع تغذیه فوق را درست کردم و واقعا منبع تغذیه بسیار عالی است. و خیلی خوب کار میکند طبق عکس زیر من از یک جعبه رسیور قدیمی استفاده کردم و آمپرمتر جریانش هم از یک میتر کوچک معمولی 200 تا 250 میکروآمپر استفاده کردم و شانتی که گذاشتم تا پنج آمپر را نمایش میدهد و حداکثر جریان این منبع تغذیه حدود 3/5 آمپر است و ولتاژش هم 30 ولت میباشد درجه بندی عقربه آنرا بکمک نرم افزاری که در بخش نرم افزارهای گرافیکی نیز گذاشتم، طراحی و پرینت نمودم.



[reza_476]

باسلام

آدرس نرم افزار طراحی صفحه مدرج میتر با اندازه دلخواه:

http://www.irantk.ir/irantk63661/
​



[reza_476]

باسلام

ضمنا این دو ترانزیستور ماسفت و قابلمه ای بترتیب IRF2807 و 2SD113 را هم بجای ترانزیستور 2N3055 را برای افزایش جریان در نظر گرفته ام و بجای R7 که 0/47 اهم 5 وات بود مقاومت 0/22 ده وات قرار خواهم داد و عکسی از دیتاشیت ترانزیستورها:

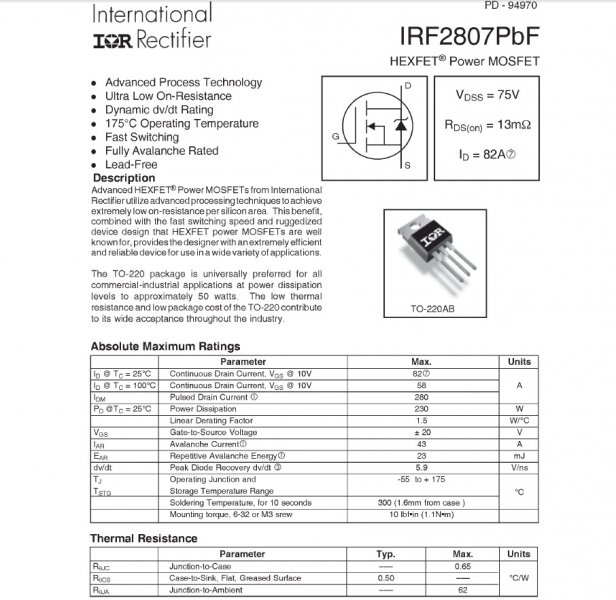

IRF2807
ان کانال ماسفت 75 ولت 82 آمپر 230 وات

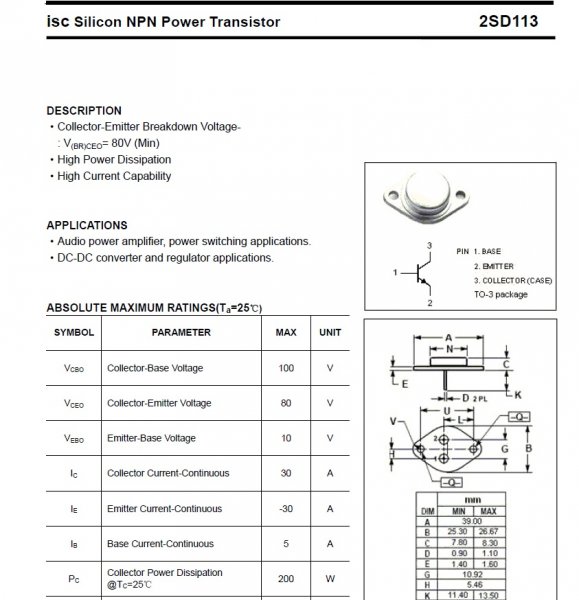

2SD113
100 ولت 30 آمپر 200 وات و ضریب تقویت جریان 300 - 50 میباشد



[reza_476]

باسلام

دوست گرامی جناب استاد غزال با توجه به تاپیک بالا کدام ترانزیستور مناسبتر است و مقاومت 0/22 اهم 10 کافیست



[غزال]

باسلام

دوست گرامی جناب استاد غزال با توجه به تاپیک بالا کدام ترانزیستور مناسبتر است و مقاومت 0/22 اهم 10 کافیست

سلام

استاد رضا عزیز

ساختار فت بگونه ایست که کمتر داغ میکنه و لذا بهتره
با 22/ اهم 10 وات اشکالی نداره ولی 5 وات زیادش هم هست .

ضمنا با 22/ اهم دقت و حساسیت جریان کمتر میشه که اشکالی نداره ولی جریان بیشتری میده تست کن ببین تا چند آمپر میده.

باکس بسیار زیبا و شکیلی براش ساختی ، پیشنهاد میکنم بسیاری از تسترها و دستگاههای اندازه گیری را هم میتونی در این باکس جاسازی کنی مثلا سیگنال ژنراتور - آمپلیفایر تست - هایولتاژ قابل تغییر برای تست لامپ lcd و غیره که ولتاژ لازم را از همین منبع تغذیه دریافت کنه و جملگی در این دستگاه جاسازی بشه.

سپاس



[aidinmamad]

سلام
آقای مهندس میشه برای ورودی این مدار به جای ترانس معمولی از یک منبع سوچینگ متناوب با ولتاژ ثابت مثلا 30 ولت و 5 آمپر به بالا استفاده کرد ؟ ( اگه 10 آمپر باشه عالی میشه ) چون هم وزن و حجم مدار کم میشه ترانس 5 آمپر 28 ولت که من به تغذیه ی مدار دادم خیلی بزرگ هست .
با تشکر



[غزال]

سلام
آقای مهندس میشه برای ورودی این مدار به جای ترانس معمولی از یک منبع سوچینگ متناوب با ولتاژ ثابت مثلا 30 ولت و 5 آمپر به بالا استفاده کرد ؟ ( اگه 10 آمپر باشه عالی میشه ) چون هم وزن و حجم مدار کم میشه ترانس 5 آمپر 28 ولت که من به تغذیه ی مدار دادم خیلی بزرگ هست .
با تشکر

سلام

قصد کور کردن ذوق و قوه ابتکار شما رو ندارم چون معتقدم حتی ایده بد هم خوبه ولی ایده شما شبیه این داستانه که:

با دو روش 1- تلمبه دستی و 2- پمپ برقی میتونیم آب از چاه بکشیم که هر کدام معایب و مزایایی دارند
و شما پیشنهاد کردی که با پمپ برقی آب از چاه بکشیم و توی تلمبه دستی بریزیم که بگیم با تلمبه دستی آب کشیدیم

اما عزیزم با اینکار معایب پمپ برقی از بین نمیره و قدری هم از معایب تلمبه دستی بهش اضافه میشه
مزیت عمده فرکانس برق شهر اینه که محیط را با نویز های مخرب آلوده نمیکنه

اگه آلودگی محیط برات مهم نیست و میخوای منبع سوئیچینگ بسازی که با یک پتانسیومتر هر ولتاژی را بهت میده دیگه چرا میخوای این مدار را به دمش اضافه کنی ؟

سپاس



[aidinmamad]

سلام
آقای مهندس مگه برای تغذیه ی مداری که تو این تاپیک هست یه ترانس 220 ولت به 28 ولت 5 آمپر لازم نیست! چون در زمانی که در مدار از فت استفاده میکنیم مجبوریم یه ترانس 220 ولت به 28 ولت 8 آمپر در ورودی مدار استفاده کنیم که جریان خروجی مدار زیاد بشه ترانس آمپر بالا که خیلی بزرگه به جای اون ترانس ، از ترانس سوچینگ استفاده کنیم یعنی با ترانس سوچینگ 220 ولت برق شهر رو به 28 ولت 8 یا 10 آمپر تبدیل میکنیم که بعدا اونو به ورودی مداری که تو این تاپیک هست میدیم تا از شر ترانس راحت بشیم . البته به قول شما نویز هم داره که شاید رو مدار این تاپیک هم اثر بگذارد ولی با جعبه جداگانه برای هر کدوم نویز رو حل میکنم حالا میتونم مدار یه ترانس سوچینگ که برق 220 ولت شهرو به 28 ولت یا 30 ولت 8 یا 10 آمپر تبدیل کنه پیدا کنم ؟
و یادم رفت بگم فت میشه پیدا کرد که شکلش مثل ترانزیستور قابلامه ای باشه ؟
با تشکر



[fkh52000]

با سلام
دوست عزیز من یک اداپتور 0 تا 30 ولت 0 تا 5 امپر دارم که ترانس درشتی داره
و 32 ساله که داره کار میکنه ایا شما میتونید ضمانت بدهید که یک اداپتور سویچینگ
اینقدر سال کار کنه تازه صرف نظر از پا را ز یت ومشکلات دیگری که دارد؟



[aidinmamad]

سلام
دقیقا نمیدونم چقدر عمر میکنه ولی اگه قطعاتش خوب باشه و چینی نباشه فک کنم زیاد عمر کنه و بعضی وقت ها هم باید رسیدگی کنم به مدار بالاخره.
سپاس
