مطرح كردن سوالات و مشكلات مادر برد

[ali m.g]

سلام خدمت همه دوستان
ممنون میشم کمکم کنید
یک مادربرد asus هست پاور دچار مشکل شده. 4 عدد از فت ها ایراد داشت عوض کردم اما مشکل اینجاست به محض اتصال پاور سالم به برق پاور روشن شده و ولتاژ 3.3 افت میکند ( 0.9 ولت میشود) و در تست مادربرد عدد 88 نشان میدهد.لازم به ذکر هست که مادربرد مدام ریست میشود.ایراد از چه قسمی هست؟ ممنون میشم کمک کنید.

باسلام

دوست عزیز

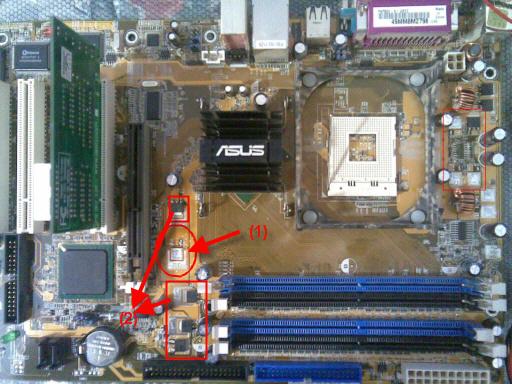

1. موس فتی که با شماره 1 مشخص کردم چرا روی مین نیست

2 .همون موس فت با موس فت هایی که با شماره 2 مشخص کردم را تست کنید احتمالا نشتی یکی از آنها موجب این اشکال شده


نتیجه را اعلام کنید
​



[faryad_mfa]

از راهنمایی شما بسیار ممنونم.مشکل افت ولتاژ 3.3 حل شد اما مشکل اینجاست که نشت فت رو چطور تشخیص بدم. 5 تا فت هست که همشون مثل همه.من برای تست فتها پراب مشکی رو Drain میگزارم و پراب قرمز رو رو Sorce. دیود این دو پایه در حالت معکوس به هم راه میده.بعد پراب قرمز رو رو Gate میگزارم و نباید به هم راه بدهند.با برگشتن پراب قرمز به پایه SORCE این دو پایه شورت میشود.( بعلت شارژ شدن پایه Gate)
اگه راه حل دیگه ای داره ممنون میشم بگید.



[faryad_mfa]

من یک مدار برای تست فتها پیدا کردم .چطوره جواب میده؟
این هم یک نمونه دیگه
http://www.electronics-lab.com/projects/test/015/index.html



[ali m.g]

از راهنمایی شما بسیار ممنونم.مشکل افت ولتاژ 3.3 حل شد اما مشکل اینجاست که نشت فت رو چطور تشخیص بدم. 5 تا فت هست که همشون مثل همه.من برای تست فتها پراب مشکی رو drain میگزارم و پراب قرمز رو رو sorce. دیود این دو پایه در حالت معکوس به هم راه میده.بعد پراب قرمز رو رو gate میگزارم و نباید به هم راه بدهند.با برگشتن پراب قرمز به پایه sorce این دو پایه شورت میشود.( بعلت شارژ شدن پایه gate)
اگه راه حل دیگه ای داره ممنون میشم بگید.

باسلام

همین روش تست کفایت میکنه ودرسته

موفق باشید
​



[majid_tech]

یه مادربرد "asus" هست کانکتور برق cpu شل وامیسته واسه محکم کردنش کارهای زیادی کردم . میخواستم کانکتور را قطع کنم و سیمها رو مستقیما به مادربرد لحیم کنم ولی گفتم قبلش نظر اساتید را جویا بشم.



[ali m.g]

یه مادربرد "asus" هست کانکتور برق cpu شل وامیسته واسه محکم کردنش کارهای زیادی کردم . میخواستم کانکتور را قطع کنم و سیمها رو مستقیما به مادربرد لحیم کنم ولی گفتم قبلش نظر اساتید را جویا بشم.

باسلام

دوست عزیز یکسری از مادربردها 12 ولت سوکت اصلی

(20 یا 24 پین )با 4 تایی یکی هستند ونیازی به زدن سوکت

4تایی نیست
پس اول ببینید پین 12ولت(زرد) سوکت اصلی با پین سوکت 4

تایی یکی هست یا نه
===========
اگر نبود با لحیم کاری ثابت کنید مشکلی نداره .اون هم فقط

سیم زرد را مشکی را کلا نزنید

موفق باشید
​



[majid_tech]

با سلام و خسته نباشید.
من یه مادر برد gigabyte دارم موس فتها رو وقتی فشار میدی سیستم روشن میشه فکز کردم اونا لحیم سردن اونارو کامل قلع کشی کردم ولی باز هم همون جوری روشن میشه یعنی باید موسفتها رو فشار بدی تاروشن بشه به نظر شما مشکل چی میتونه باشه. آیا امکان داره برد ترک داشته باشه؟؟ ممنون



[guest1]

با سلام و خسته نباشید.
من یه مادر برد gigabyte دارم موس فتها رو وقتی فشار میدی سیستم روشن میشه فکز کردم اونا لحیم سردن اونارو کامل قلع کشی کردم ولی باز هم همون جوری روشن میشه یعنی باید موسفتها رو فشار بدی تاروشن بشه به نظر شما مشکل چی میتونه باشه. آیا امکان داره برد ترک داشته باشه؟؟ ممنون

با سلام
دوست عزیز یا خود فت خراب است از داخل قطعی دارد وبا برد شما مشکل دارد (لحیم سردی برد وایسیهاو...)شما فت را تعویض کنید اگر درست نشد دقت کنید که کجای برد بیشتر فشار میاید روشن میشود واطراف انرا بز بینی کند



[sara62]

سلام به اساتید
مادربردی دارم که خودش اتوماتیک روشن میشود.یعنی بدون زدن کلید پاور و فقط با اتصال سوکت پاور.سبز و مشکی سوکت را هم اتصال کوتاه کردم و خاموش نشد.ممنون میشم کمکم کنید.اینم عکسش.ممنون
File #1: http://upload.iranblog.com/3/1242300894.jpg



[sara62]

سلامی مجدد
مادربردی دارم با ایرادی جالب.روی عکس کامل توضیج دادم.لطفا کمک کنید
File #1: http://upload.iranblog.com/3/1242283071.jpg
